CATIA绘制二维草图的时候，草图非常复杂对草图进行全约束非常麻烦，今天我们就来看看CATIA中对草图进行自动约束的方法，请看下文详细介绍。

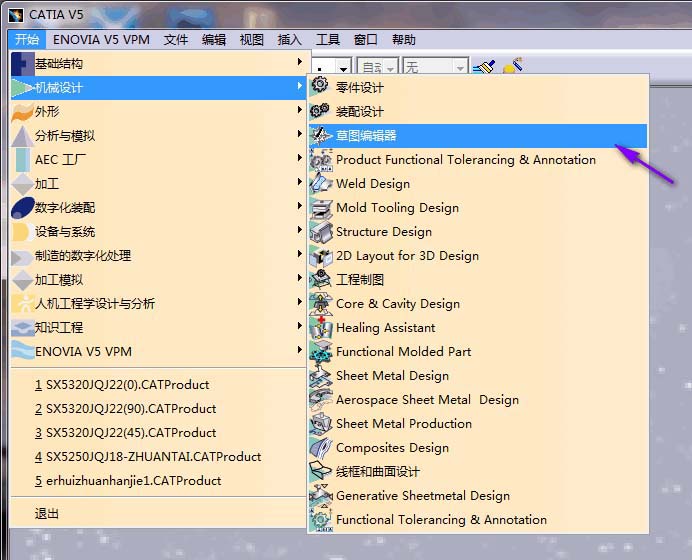

1、首先我们打开CATIA软件，在菜单中点开开始，并在下拉列表中依次选中机械设计>草图编辑器，鼠标单击；
2、弹出新建零件对话框，再输入零件名称中填写自动约束，勾选启用混合设计，其他选择默认即可，单击确定进入3D界面；

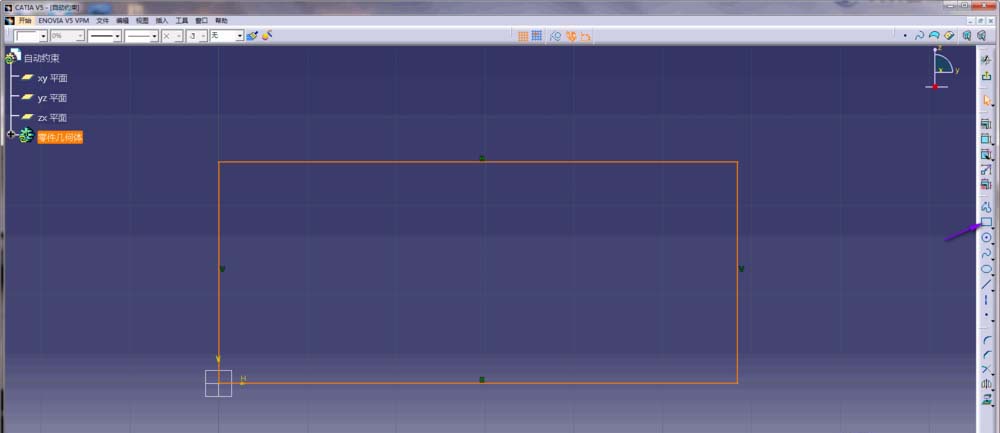

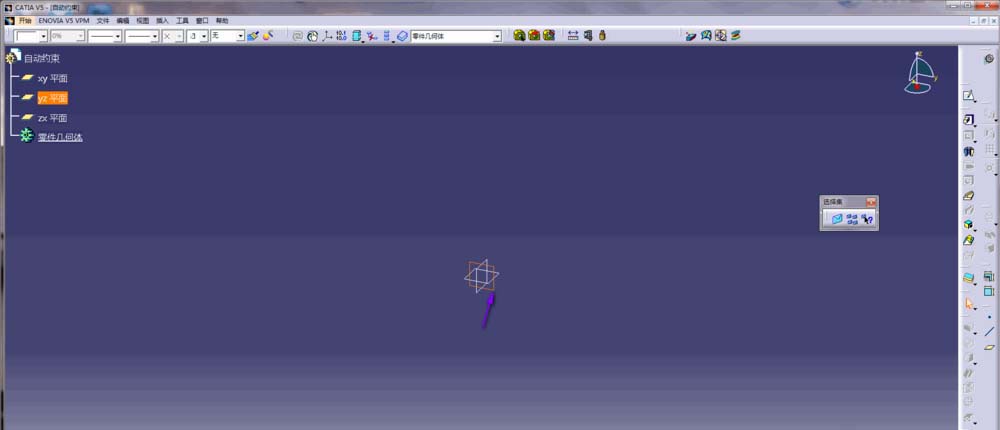

3、在图形区的三个基准面中我们选择yz平面，这时界面将自动切换至二维草图界面，在右侧工具栏中选择矩形命令，并以原点为基准点绘制一个任意矩形；

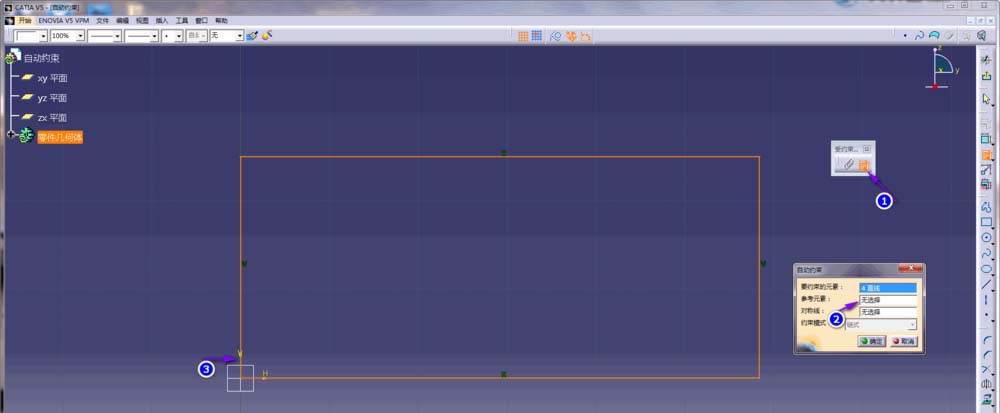

4、在插入选项的下拉列表中依次选择约束>创建约束>自动约束，弹出自动约束命令对话框，在命令栏中共有三个可供选择的操作；
5、在约束的元素中我们选择要自动约束的草图，鼠标框选图形区所有元素，然后在参考元素一栏中选择V方向，即草图的绝对坐标系中的纵向，其他选择默认即可，单击确定完成操作，这样我们就自动生成了矩形的约束。
以上就是CATIA中对二维草图自动约束的教程，希望大家喜欢，请继续关注脚本之家。
