今天我们就来介绍ug中的伸直与重新折弯两个命令的使用方法，很简单的基础教程，请看下文详细介绍。

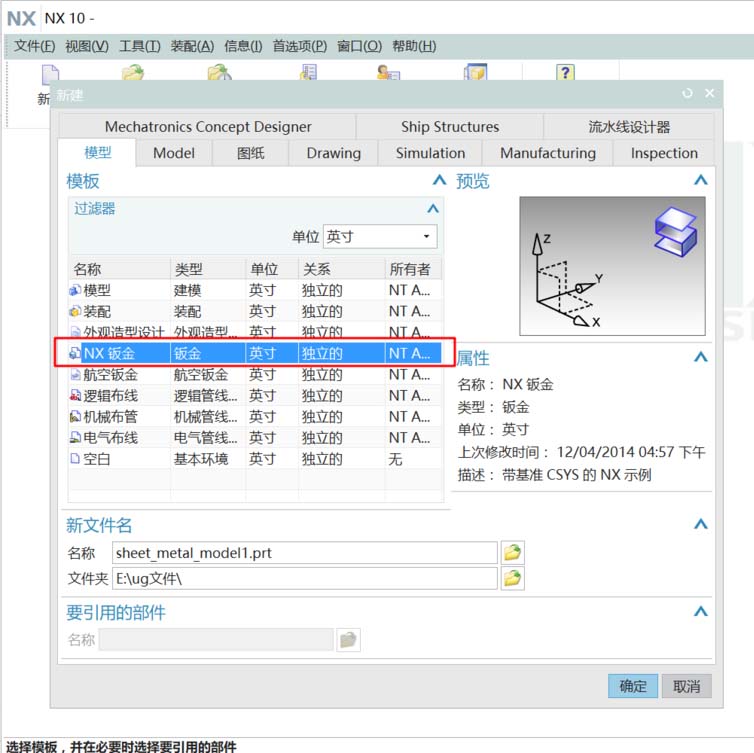

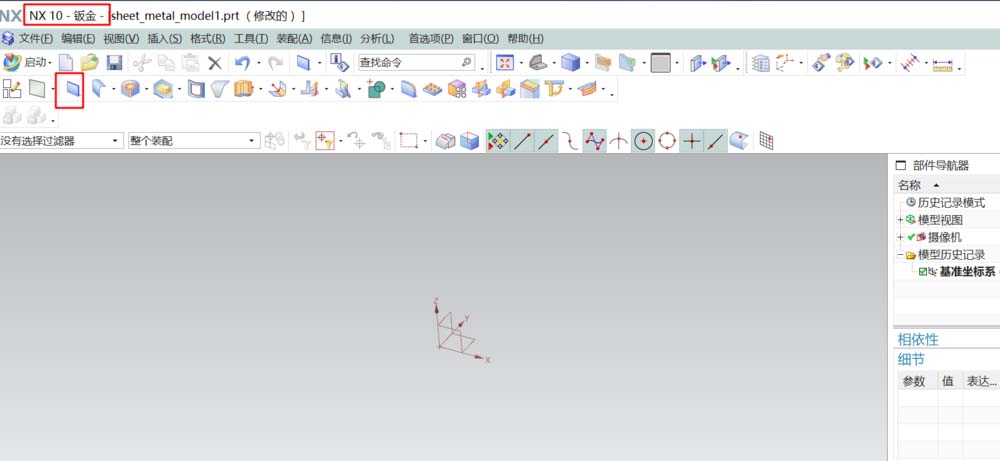

1、找开UG，选择新建钣金（在建模中也可直接转换到钣金模式）；创建一突出块。这是钣金的基本件。

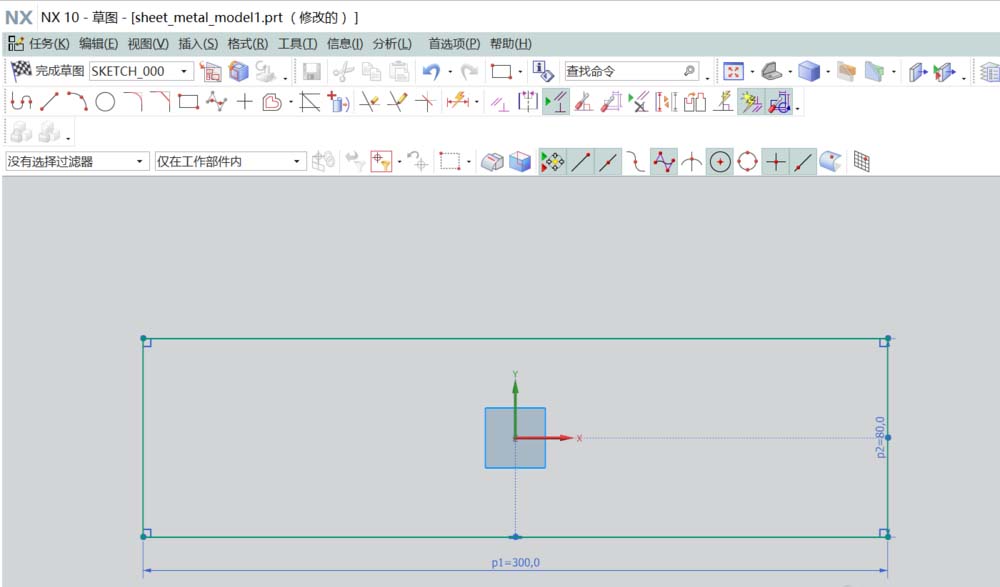

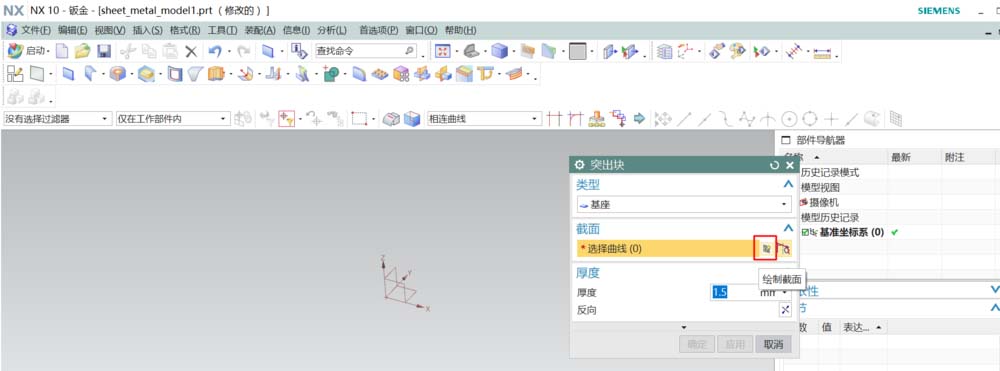

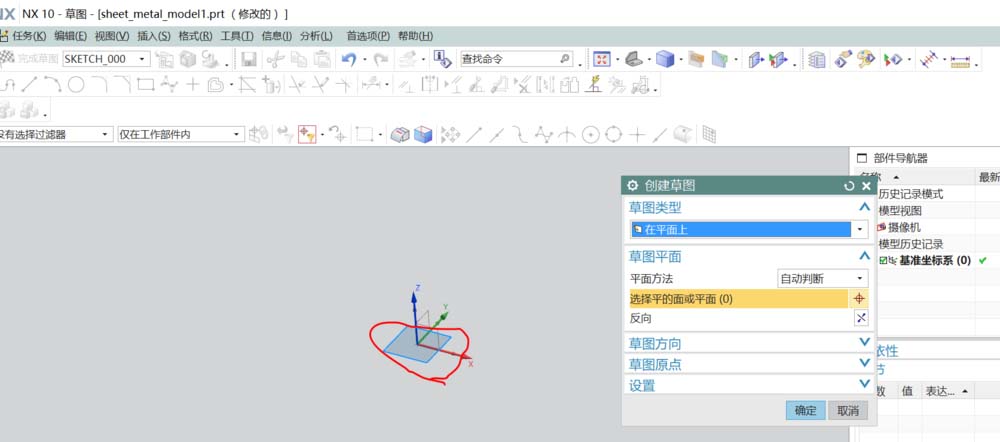

2、在弹出的对话框中选择，绘制截面线。选好绘制平面进入草绘，绘制突出块的截面线。

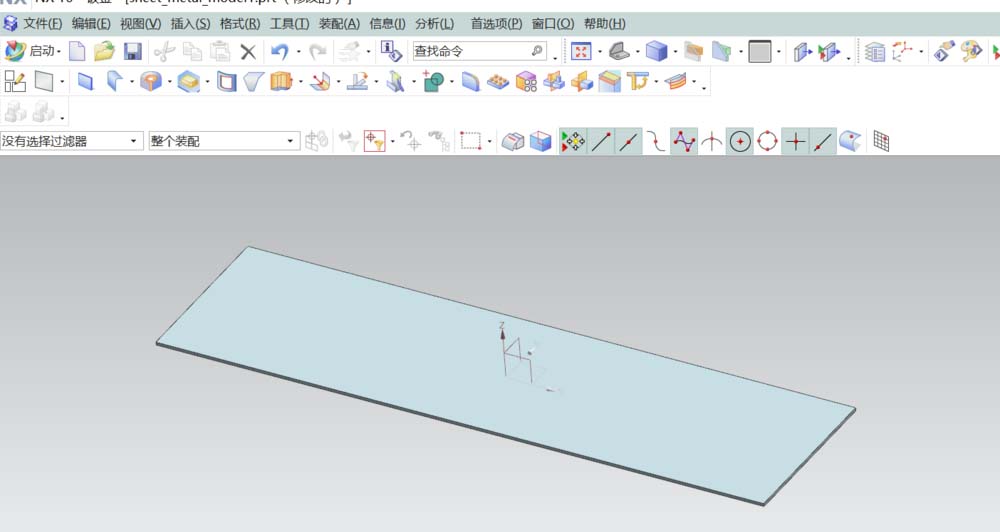

3、完成截面线的绘制，即生成一有厚度的突出块。

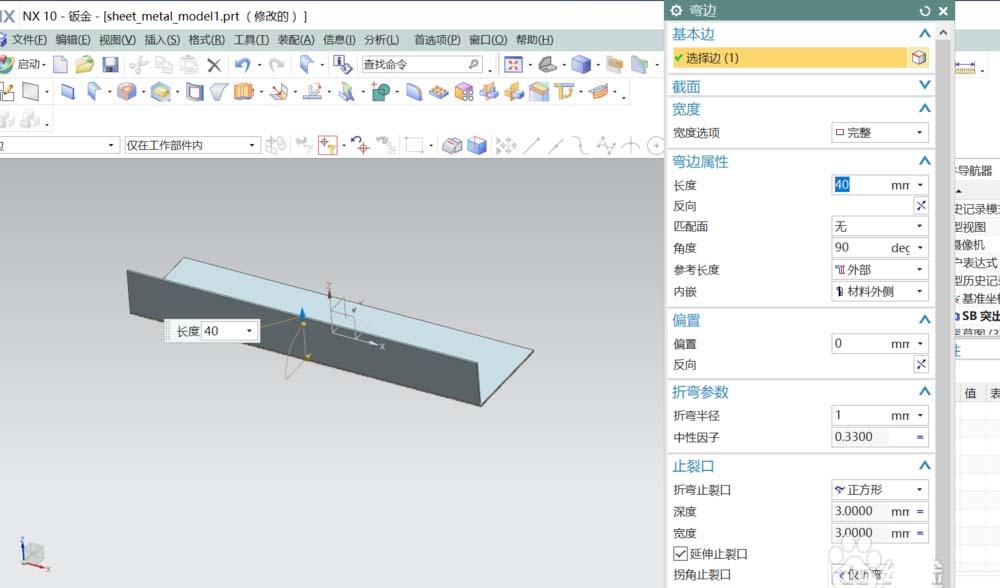

4、选择弯边，如图在对话框中设定参数，得到一边折弯了的钣金件。那怎样才能得到折弯后开圆槽的效果呢。

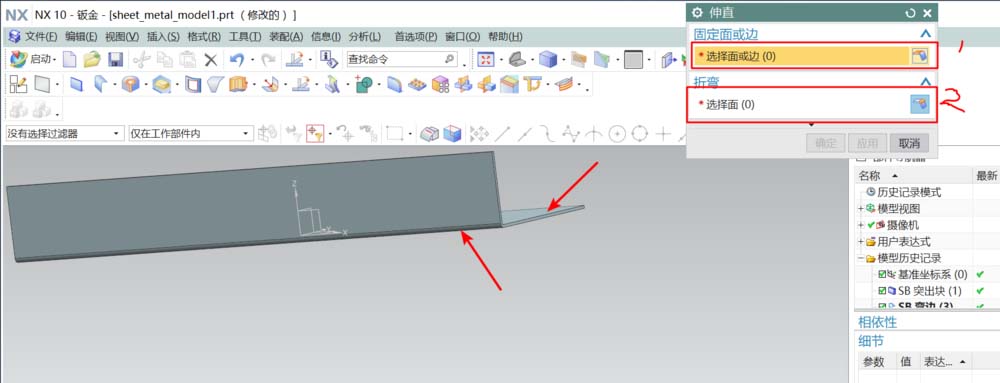

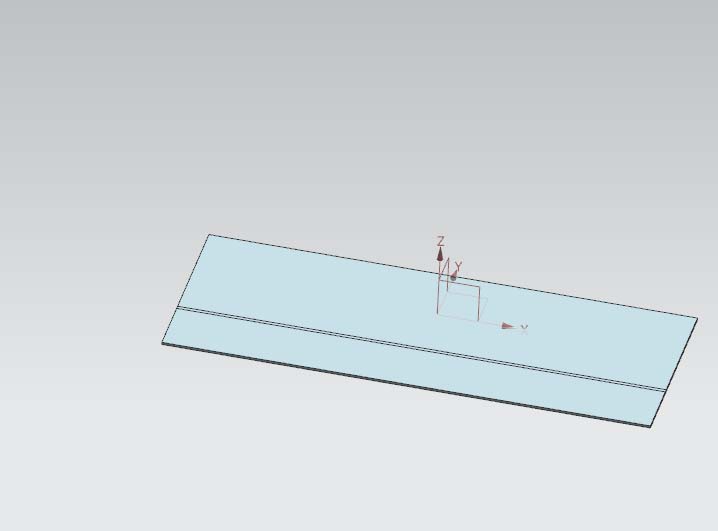

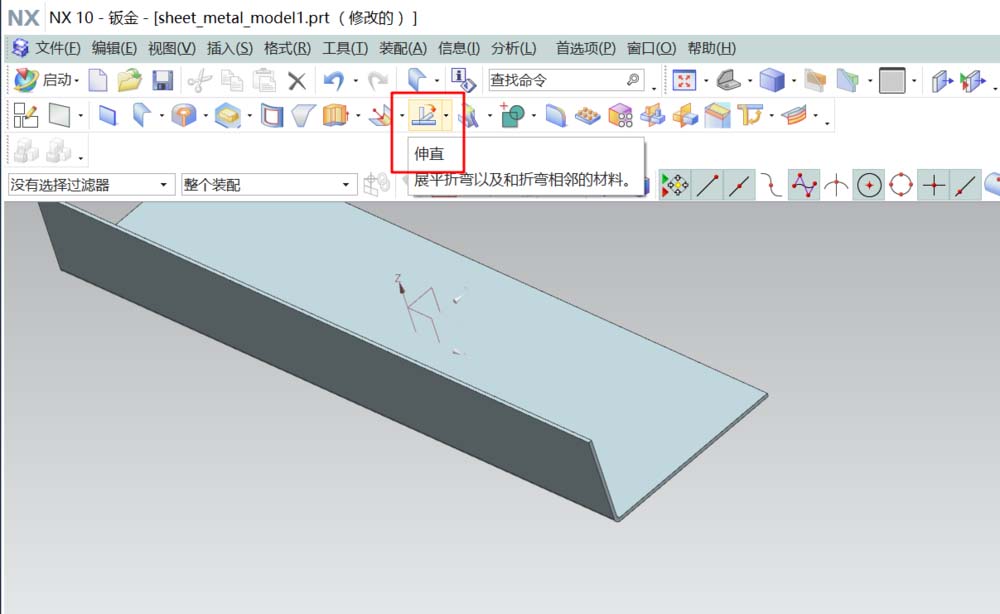

5、先选择“伸直”命令，如图的把固定面及折弯面选择好后确定，得到将折弯的钣金展开的效果。

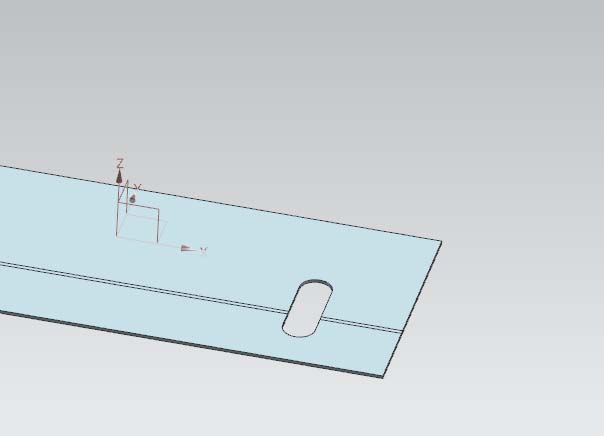

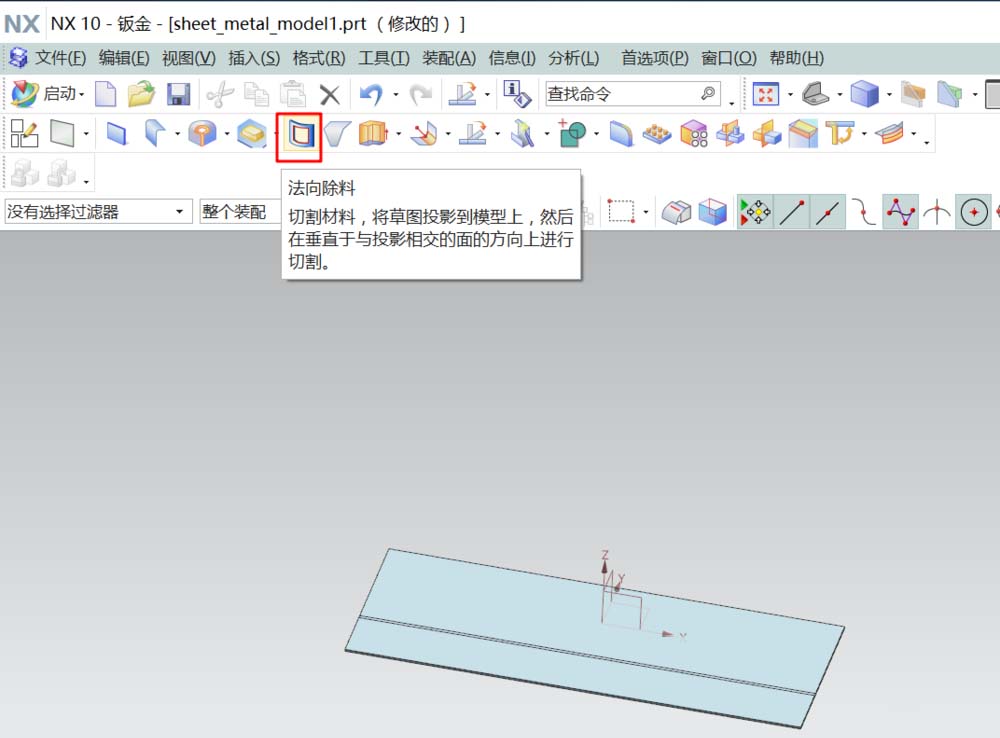

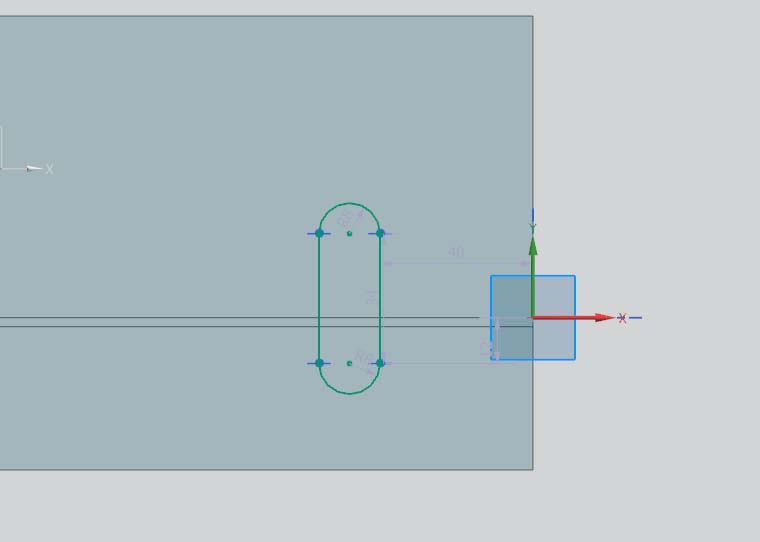

6、在展开的面上进行法向除料操作；以展开面为平面草绘法向除去料的截面线；确定后得到开槽效果。

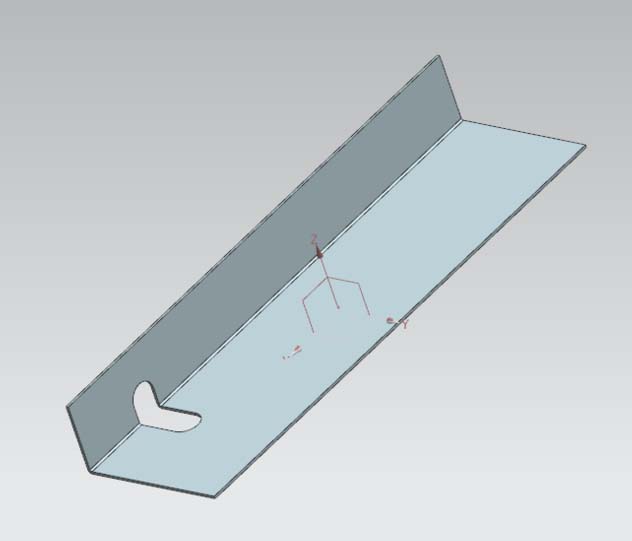

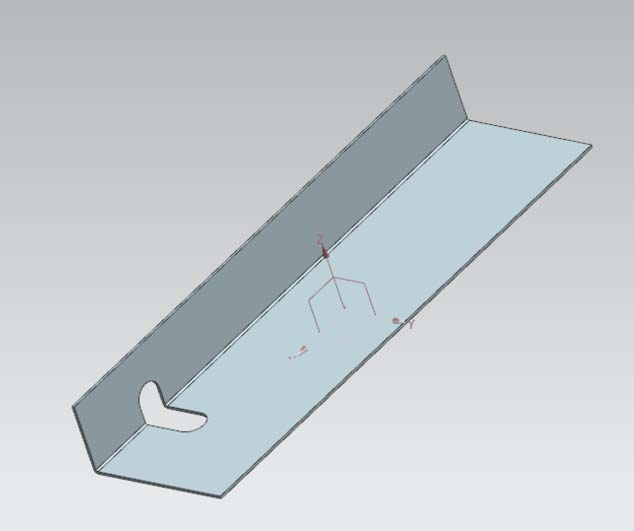

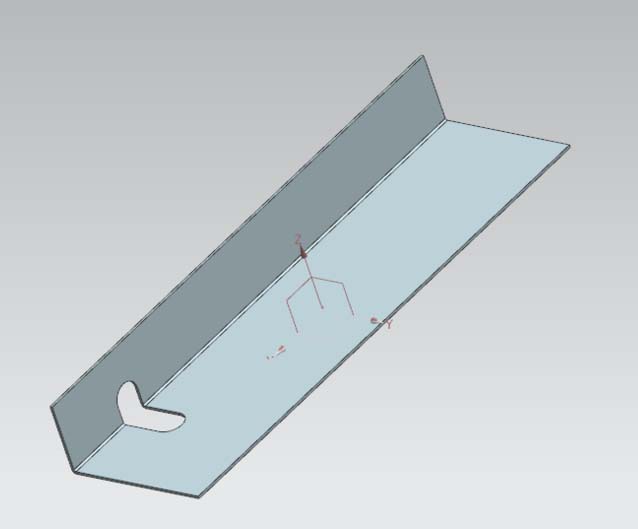

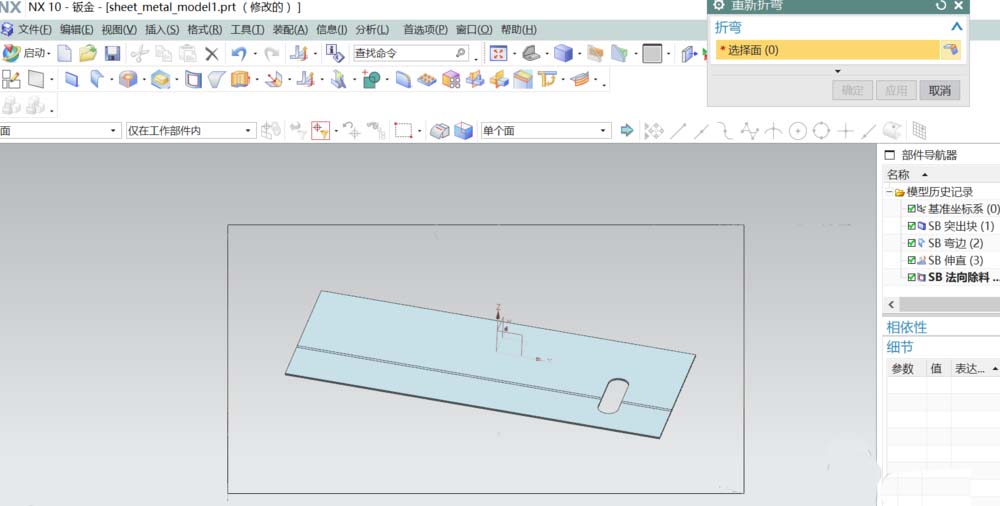

7、选择重新折弯命令，只要框选整个模型系统会自动找到要之前的折弯面。得到最终效果。是不是很简单？但是如果这用建模模式来做的话，可会比较麻烦点哦。
以上就是ug伸直与重新折弯命令的使用方法，希望大家喜欢，请继续关注脚本之家。
