在做齿轮啮合动画之前，大小齿轮之间的正确装配是非常重要的。添加必要的配合，实现齿轮间的正确装配，是完成齿轮啮合动画的前提，今天我们就来看看SolidWorks齿轮啮合动画的制作方法。
齿轮装配完成后，保存装配体文件。

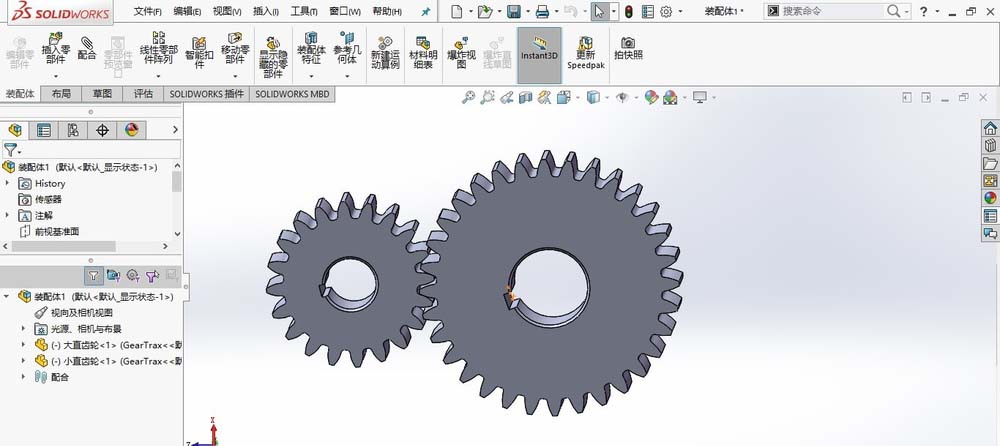

1、打开SolidWorks2016，打开保存好的齿轮装配体文件。

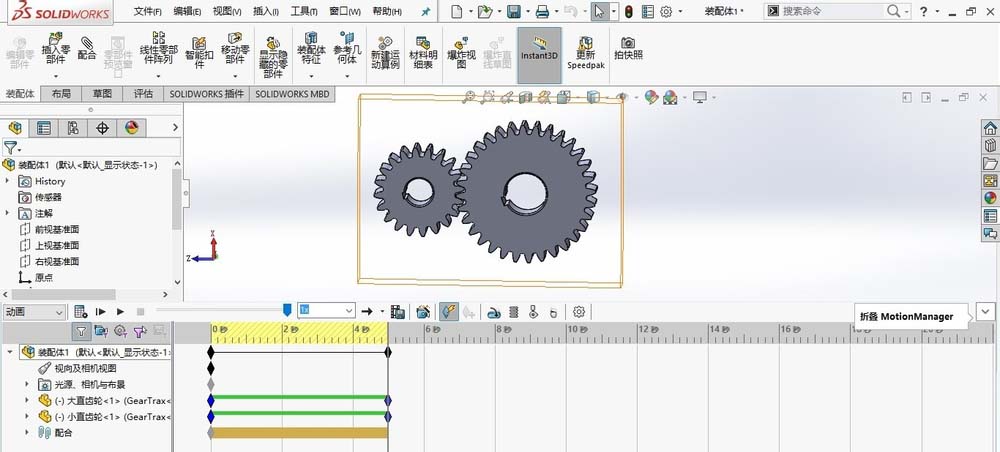

2、点击“运动算例1”，切换到动画界面。点击“展开 MotionManger”，展开运动管理器。

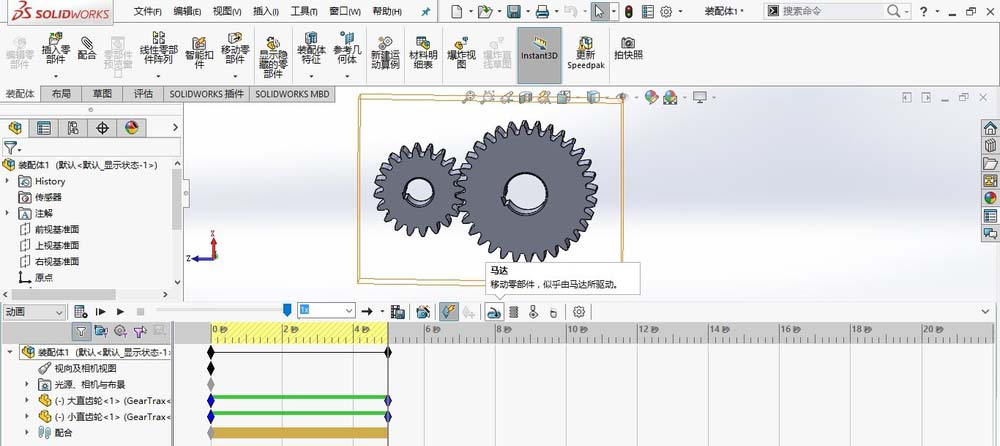

3、点击“马达”按钮，添加驱动马达。
4、选择“旋转马达”，马达位置选择“小直齿轮端面”。

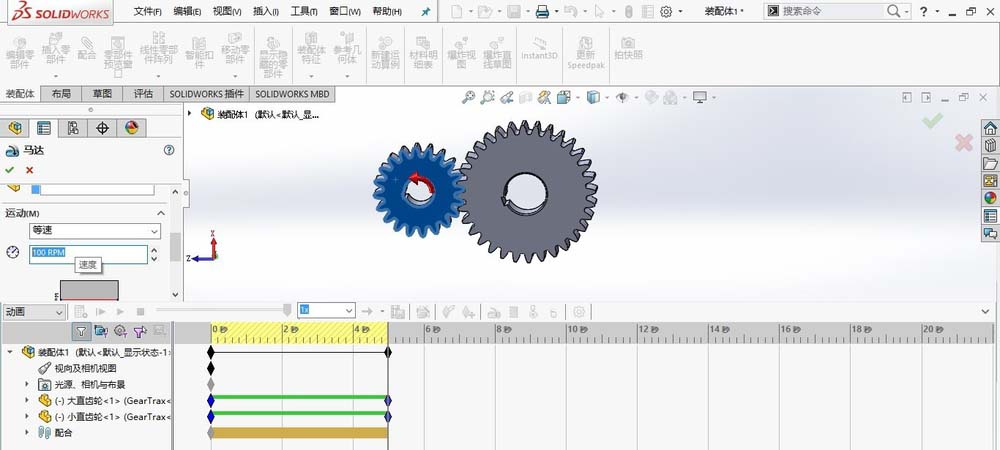

5、设置旋转马达的运动速度，选择“等速”，速度参数输入“100 RPM”。（RPM：Revolutions Per minute，转/分钟）。

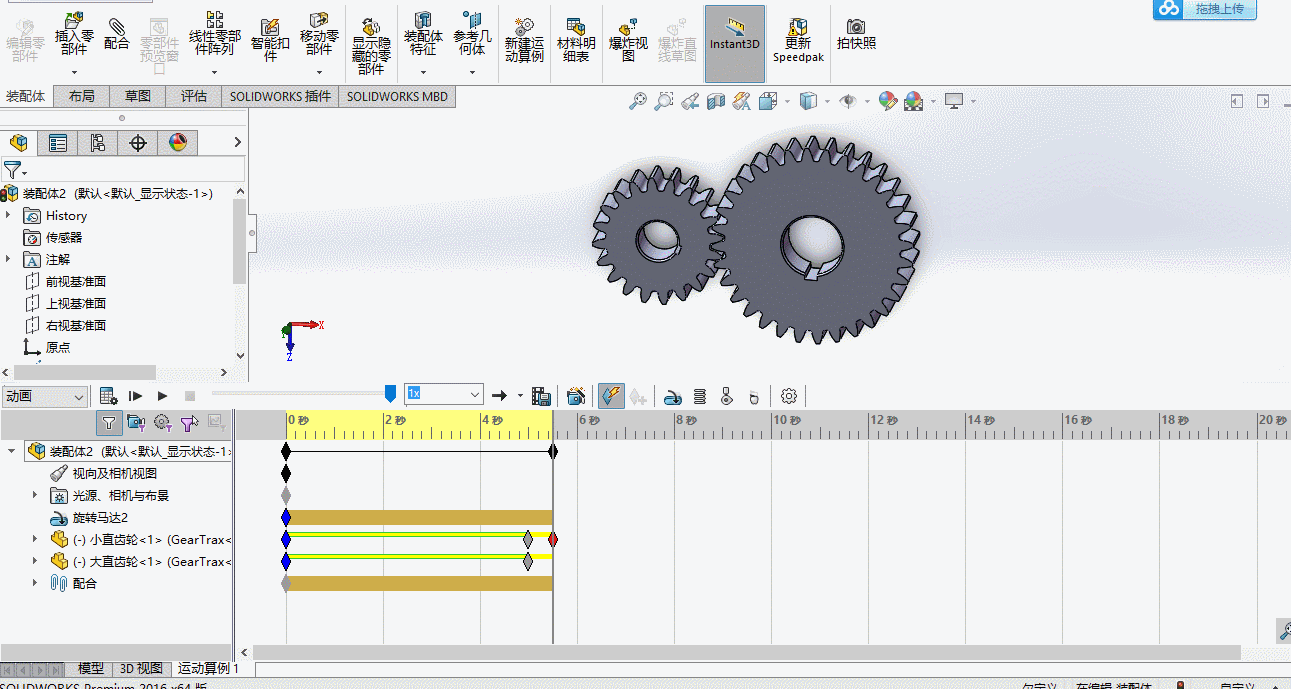

6、单击确定，完成驱动马达的添加。单击“播放”按钮，动画自动开始播放。

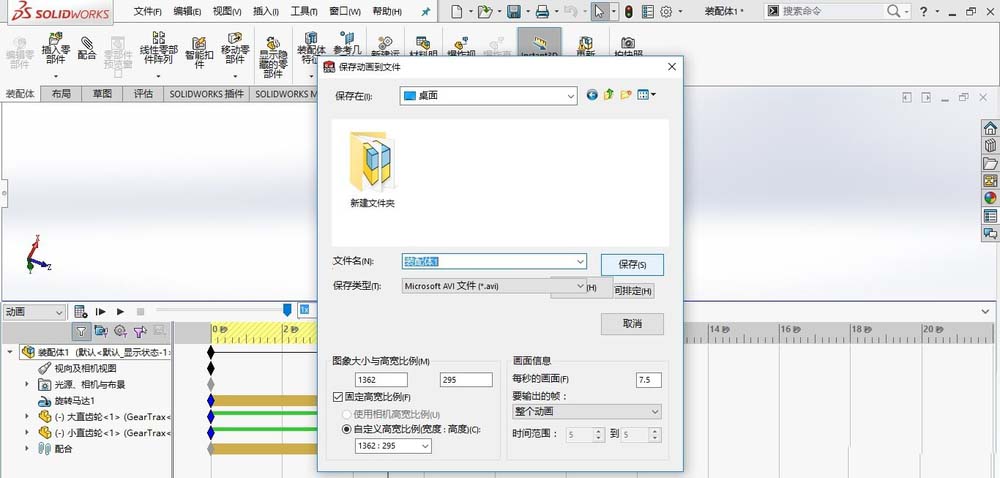

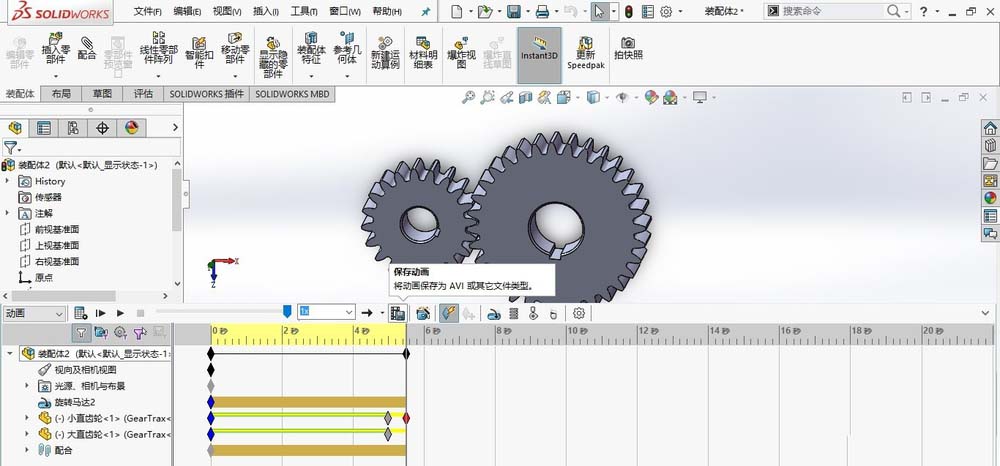

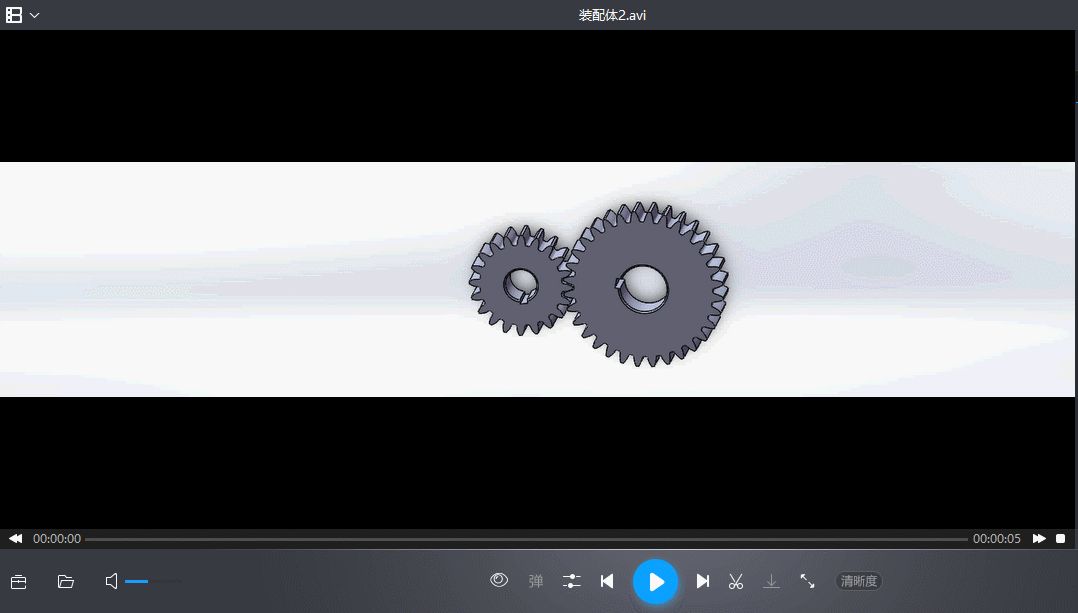

7、单击“保存动画”按钮，将动画保存成视频。

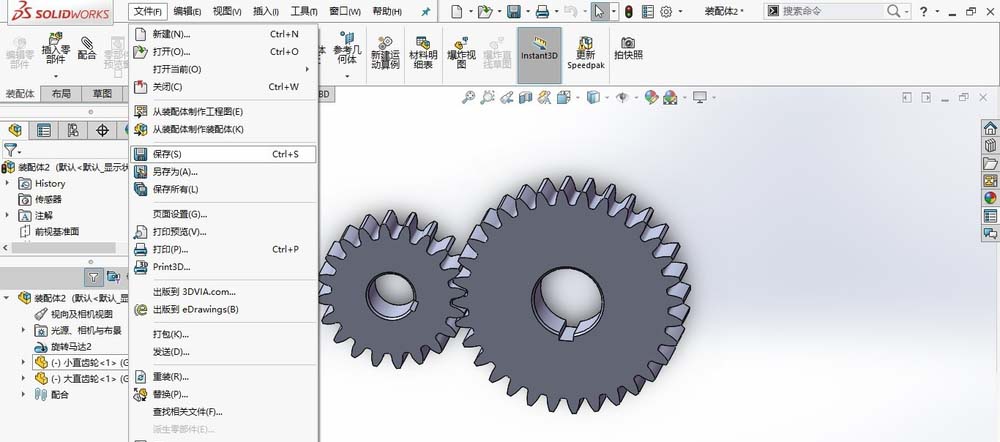

8、单击”保存“，保存整个装配体文件。
以上就是SolidWorks齿轮啮合动画的制作方法，希望大家喜欢，请继续关注脚本之家。
