solidworks是一款功能强大的三维cad设计软件，该软件非常的好学简单，一直以来非常受机械设计人员的青睐，最近，很多网友向小编反应solidworks焊接中 里面”结构构件“尺寸如何修改？因为类别太少了，只有三种，下面小编就给大家说说添加结构焊件的尺寸类型的三种方法。
方法一：

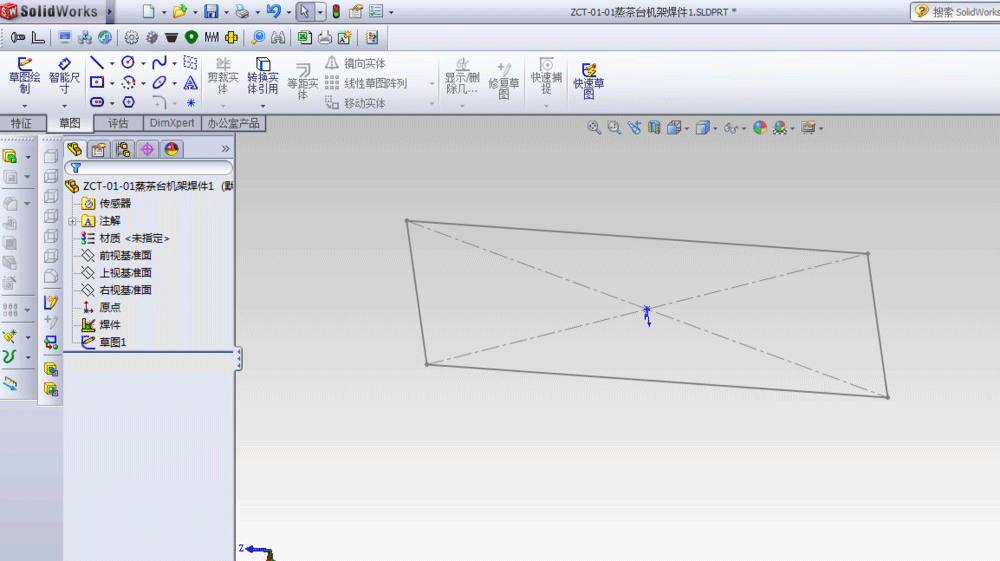

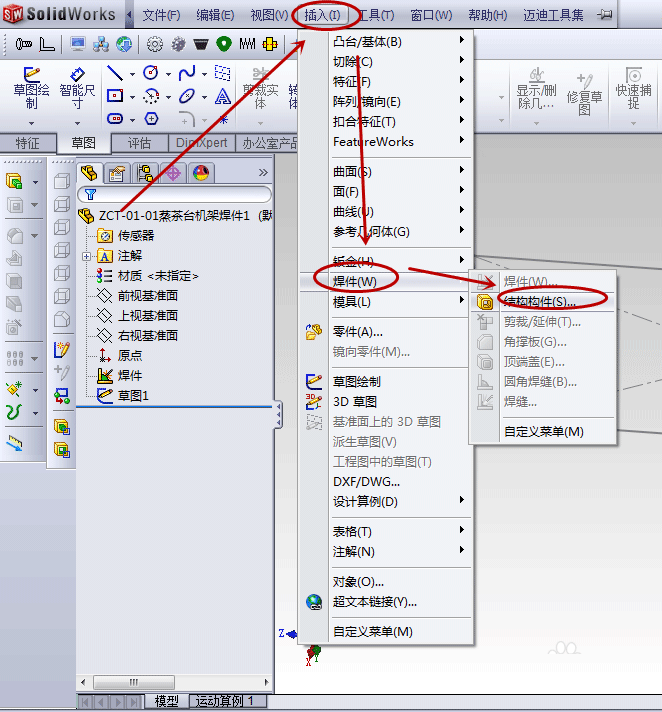

1、打开solidworks软件，并编辑一草图，准备用于结构焊件。图中的尺寸为800*400.（我们以结构焊件为方形管70*70*4.5为例来说明）草图编辑完后，点击【插入】---【焊件】---【结构构件】这时候出来如下所示的界面，而在方形管大小的下拉菜单中我们找不到70*70*4.5的方形管，怎么办？
2、这时候就需要自己去添加啦！打开【计算机】。

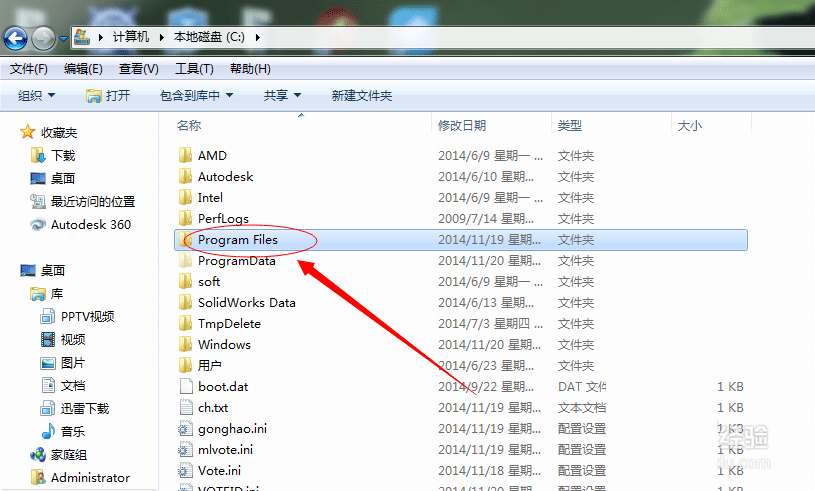

3、打开你的软件安装所在的目录（我的是在C盘上的）双击文件夹program files

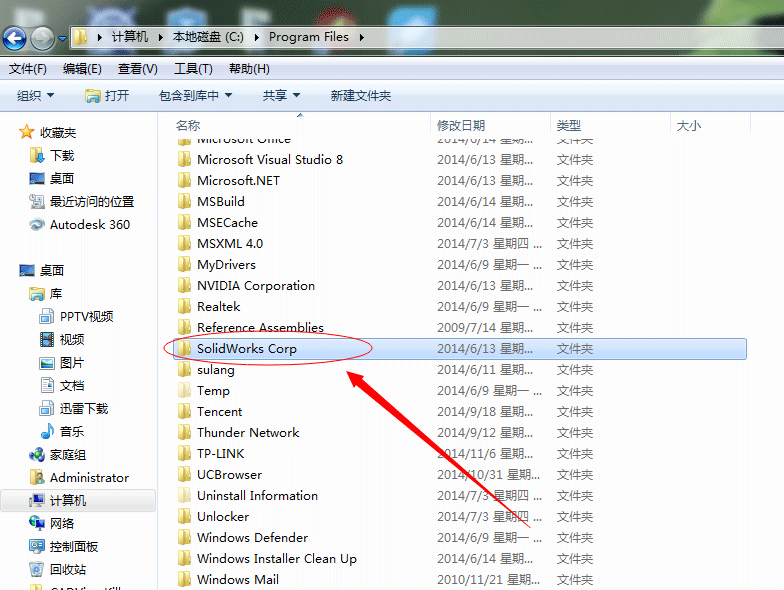

4、双击文件夹solidworks corp

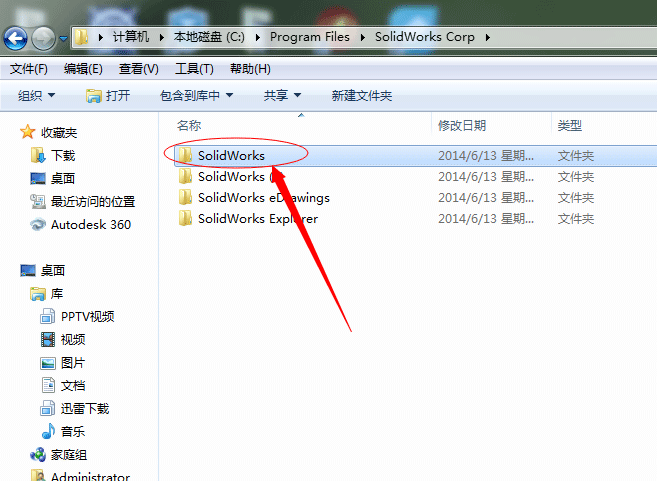

5、双击文件夹solidworks
6、双击文件夹data

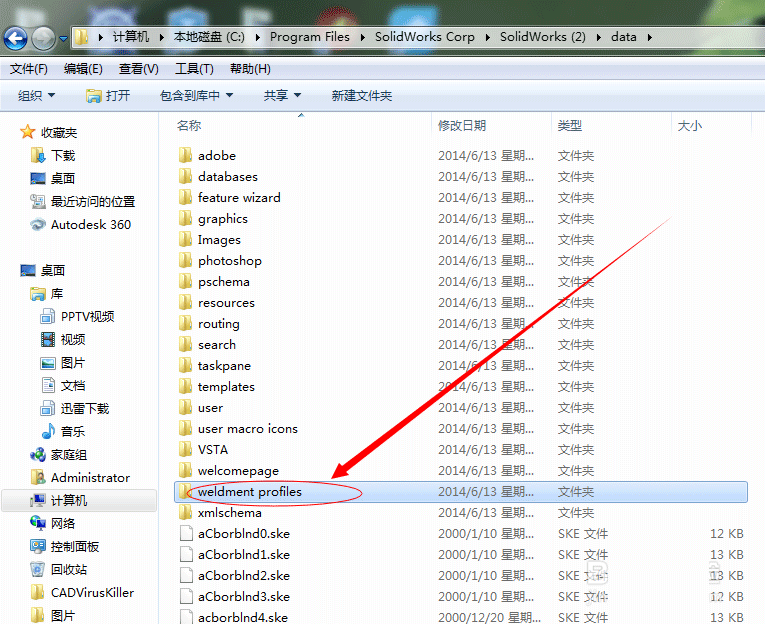

7、双击文件夹weldment profiles

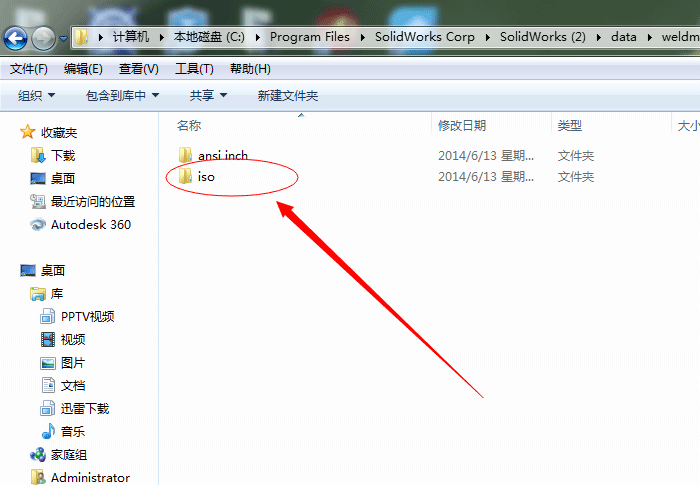

8、双击文件夹iso（我们一般使用的是国际标准，如果你使用的是英制的，那就选择第一个）

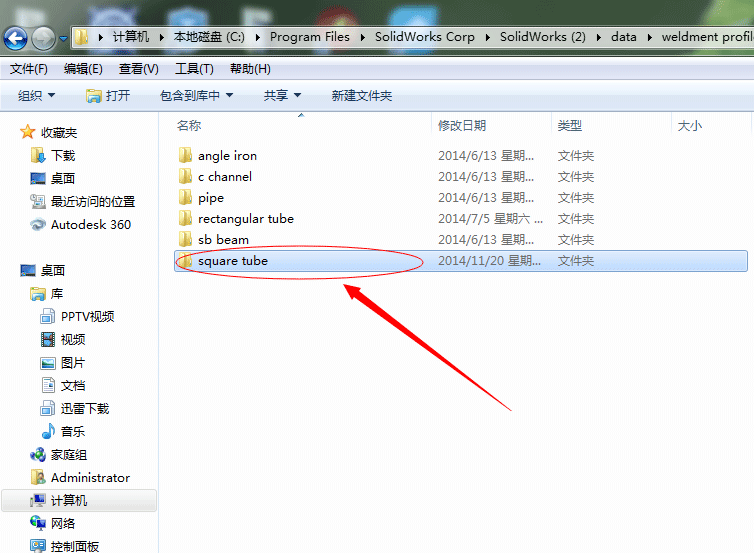

9、双击文件夹square tube（这里你如果需要是圆管，矩形管，或者其他类型就可以选择其他选项中的一种。）

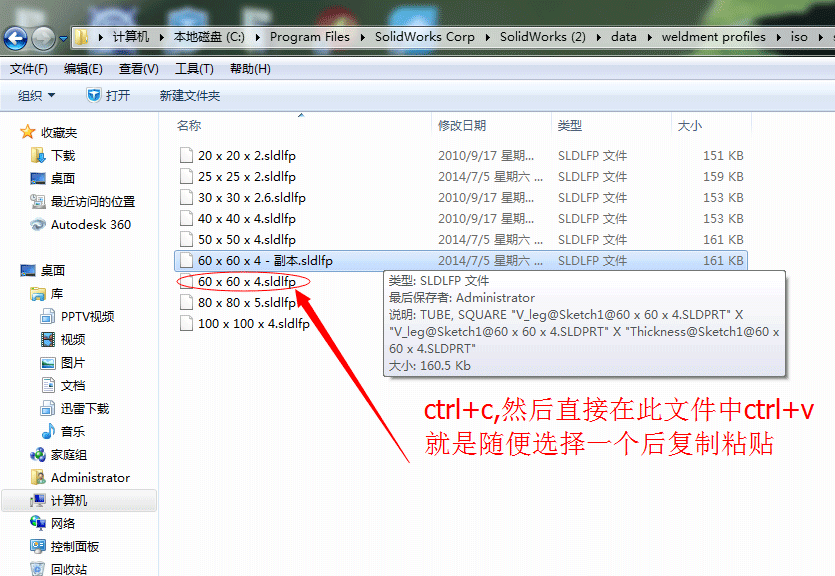

10、这时候你会发现文件夹中有一些系统已经设置好的矩形管的尺寸，也就是我们之前在步骤1所看到那些。随便选择一个文件复制，然后粘贴。

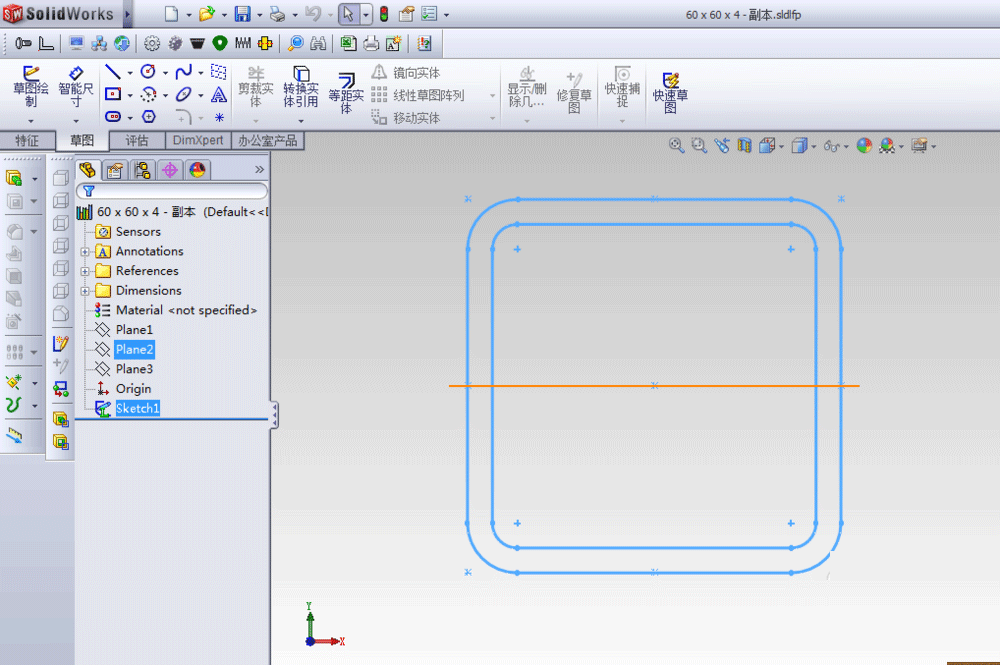

11、用solidworks打开你刚才粘贴出来的副本。并右击左侧竖框中sketch1，编辑草图

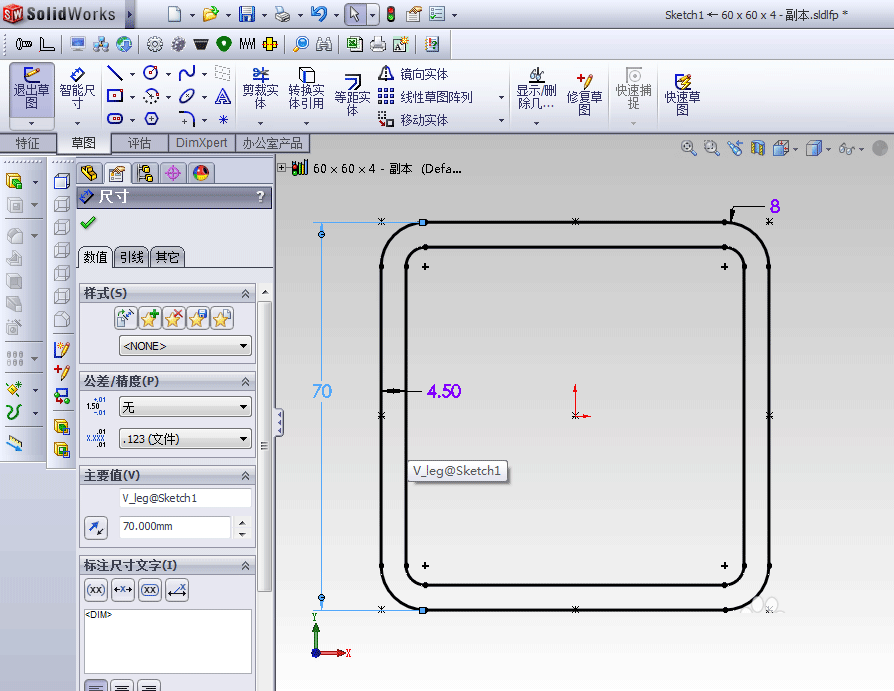

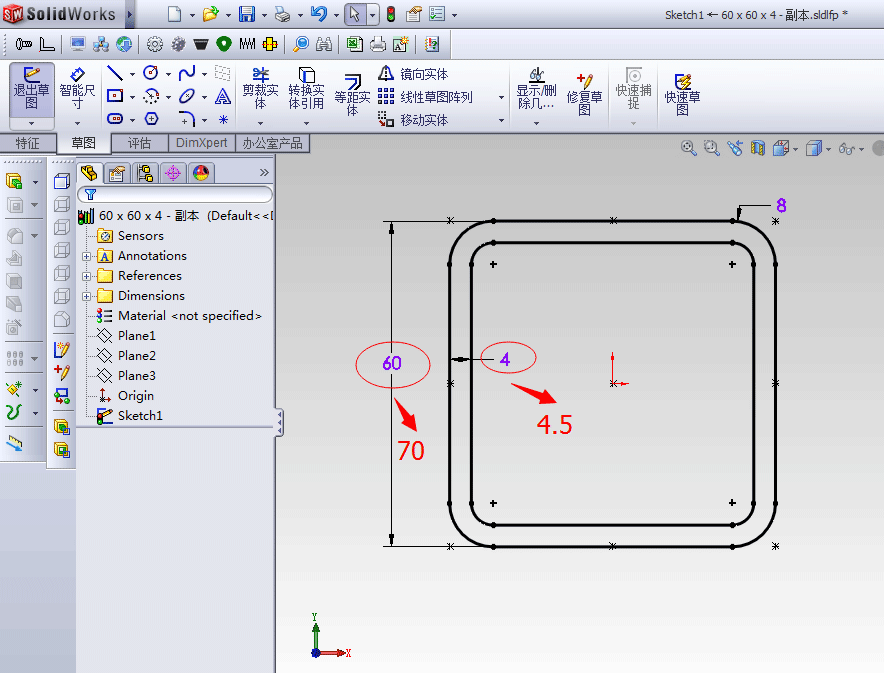

12、双击图中的尺寸，将60改为70，厚度4改成4.5,保存草图绘制后，保存文件后退出solidworks。

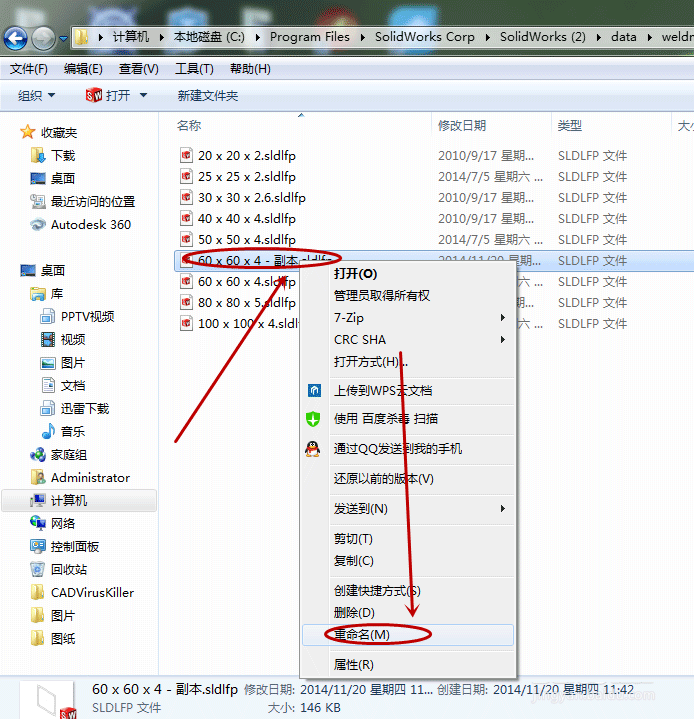

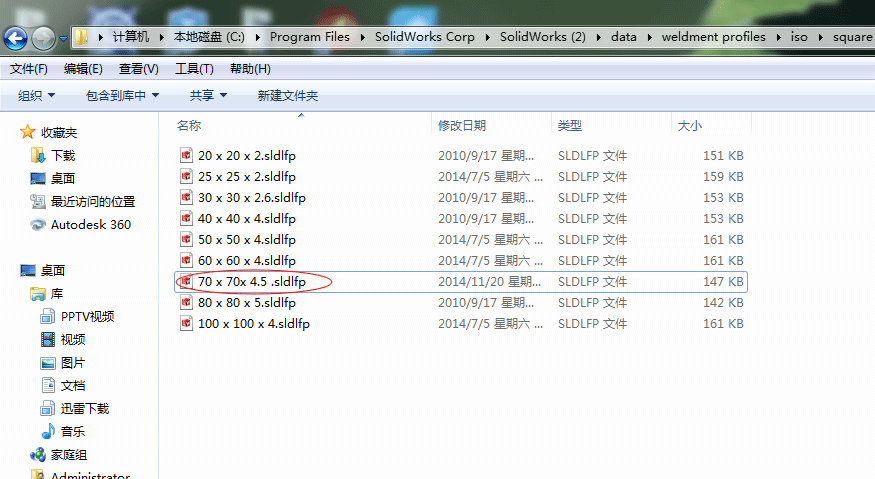

13、右击刚才更改的文件，重命名为70X70X4.5

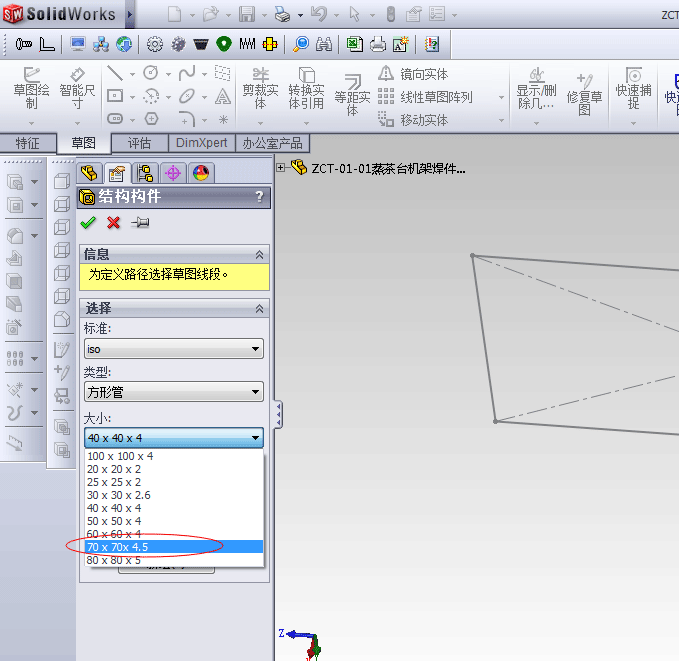

14、退出之前的文件，回到solidworks文件，再次点开矩形框的大小下拉菜单，70X70X4.5就出现在下拉菜单中。

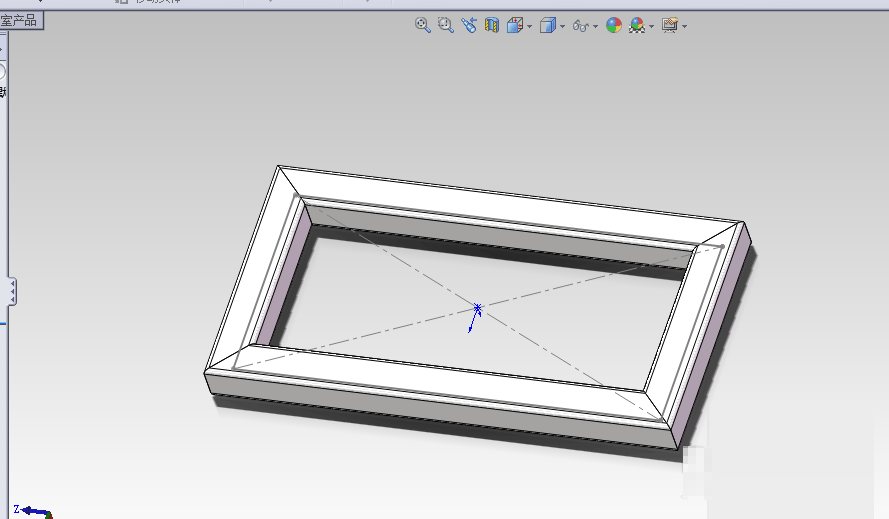

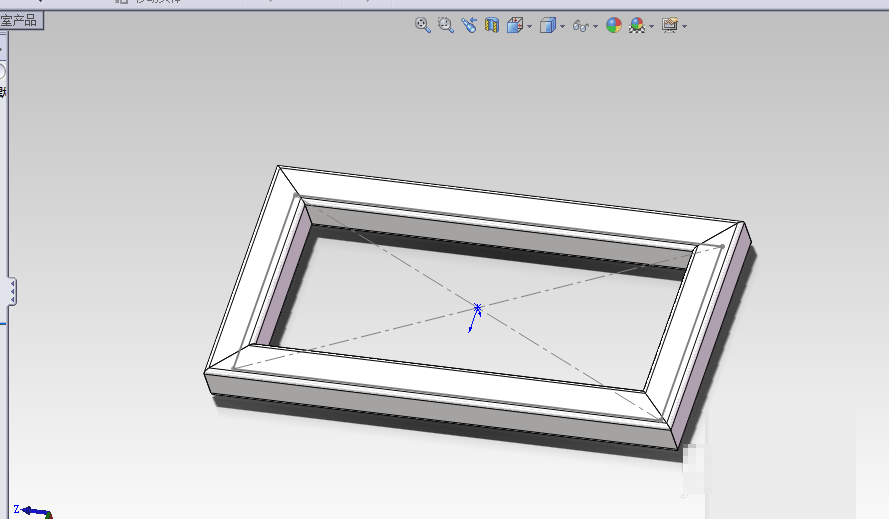

15、选择70X70X4.5后，点击主界面的草图线条，就可以将矩形管添加上去了！
方法二：
进入到:\progam files\solidworks\data\weldment profiles文件夹，将里面已有的文件拖进solidworks工作窗口(即用solidworks打开)，会看到标准件的截面草图，编辑草图，修改草图的尺寸信息，就可以改成你要的规格型号，另存为(例如40*3的方管 “40*3”)即可。
方法三：
下载你要的标准库文件，放进:\progam files\solidworks\data\weldment profiles文件夹
教程结束，以上就是关于如何添加solidworks焊件缺少的结构构件的尺寸类型的三种方法，还不知道的朋友赶快按照以上方法试试吧！更多solidworks教程，尽在脚本之家网站哦！
