AutoCAD（Autodesk Computer Aided Design）是Autodesk（欧特克）公司首次于1982年开发的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行。AutoCAD是图形设计中经常会用到的制图软件，在工程制图、机械制图、电气设计等等领域经常会遇到剖视图的绘制问题，箭头的绘制是其中较为麻烦的一种元素，但是又经常性用到，还要划分直线箭头和弧线箭头，不少小伙伴都不知所措，下面小编就为大家仔细讲讲箭头的绘制方法。
AutoCAD剖视图箭头绘制方法：
一般在AutoCAD中箭头都是先自己画一个精准的箭头，形成图块，再仔细的添加到所需的剖视图中。按照由简到繁的顺序，小编先介绍较为简单的直线箭头，具体步骤如下：
1、执行【多线段】命令，或者输入快捷键PL。
2、进入工作界面之后，鼠标点击选择箭头放置的起始点。基本上为了图形的准确度都会采用坐标绘制曲线，使箭头的长度严格按照标准执行。

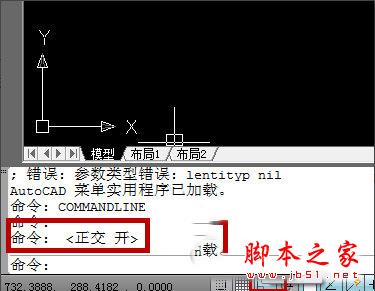

3、选择第一点之后，鼠标依次向下、向右引导（在正交模式下，这是针对折线箭头的做法），并输入相应的距离值（图中以5、12为例）
4、指定箭头的宽度，如果你不需要折线的箭头，鼠标就只需向需要的方向上引导即可。
5、指定箭头的长度。
直线箭头学会后，就可以绘制弧线箭头了，使用的是相似的手法，只是简单的直线绘制转变为圆弧线的绘制：

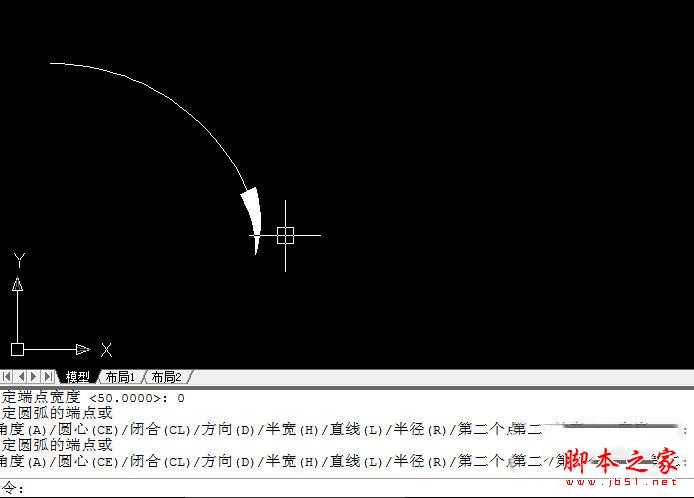

1、鼠标选择起始点之后，输入字母A，
2、指定第二点之后，指定箭头的宽度
输入字母A后就进入的圆弧线的绘制了，这里圆弧线的绘制和单独画圆弧线的方法是一样的，相信小伙伴们都非常熟悉，就不详细讲了。
3、点击Enter按钮，完成弧线箭头的绘制。
剖线图的箭头绘制小编到这就讲完了，还不知道怎么怎么画剖视的箭头的小伙伴快来看看吧，帮助你快速画出需要的箭头。
