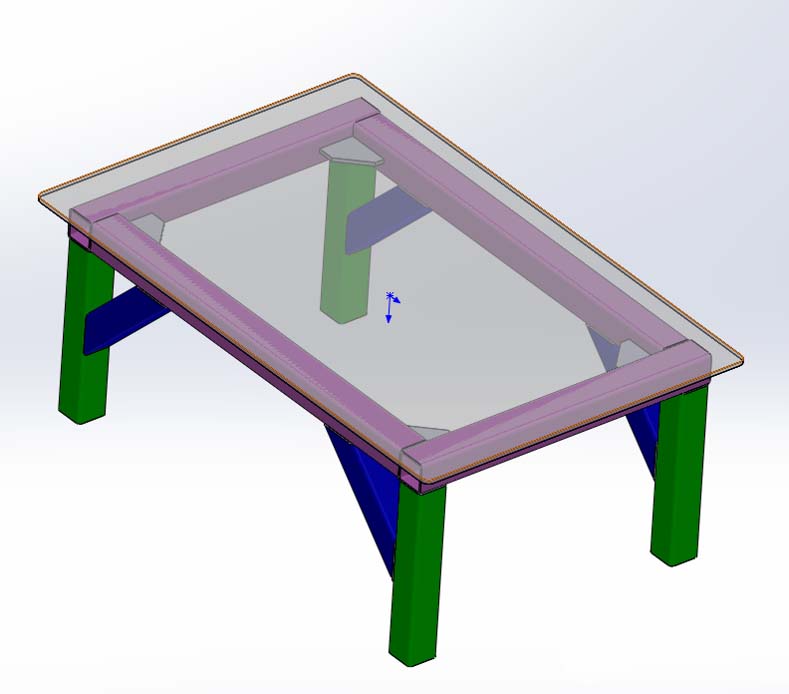

solidworks中想要焊接零件，焊件是由多个焊接在一起的零件组成，本质是一个装配体，但在材料明细表中仍然被看做一个单独的零件。下面我们就来看看详细的教程。
一、添加焊件轮廓
1、下载标准的结构件轮廓

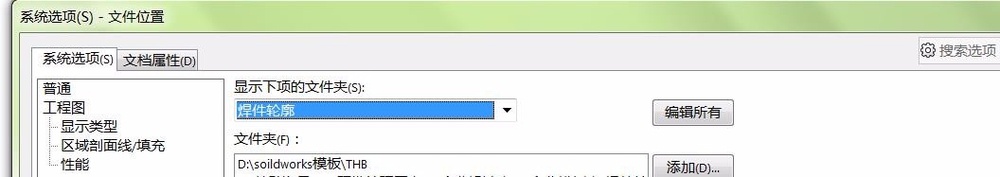

2、找到焊件轮廓的存放路径。工具——选项——系统选项——文件位置——焊件轮廓，也可以设置直接找到文件位置

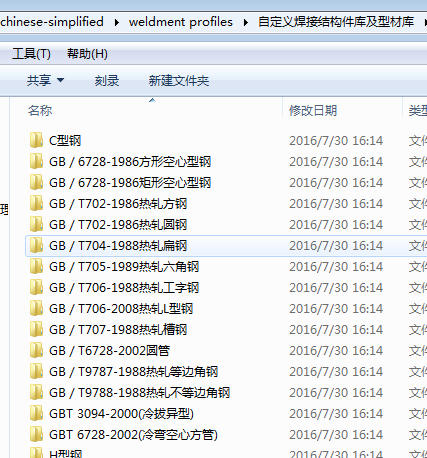

3、打开轮廓的存放路径，并将轮廓文件解压到该文件夹下（注：该处需放置在二级文件夹下）

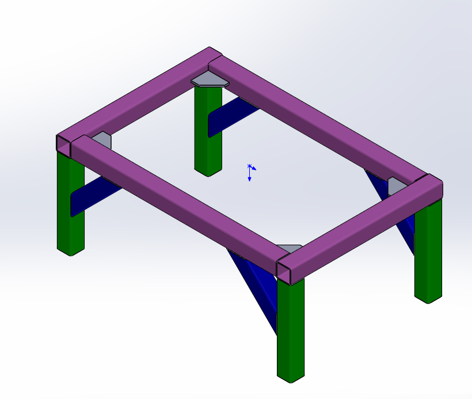

二、创建焊接实体

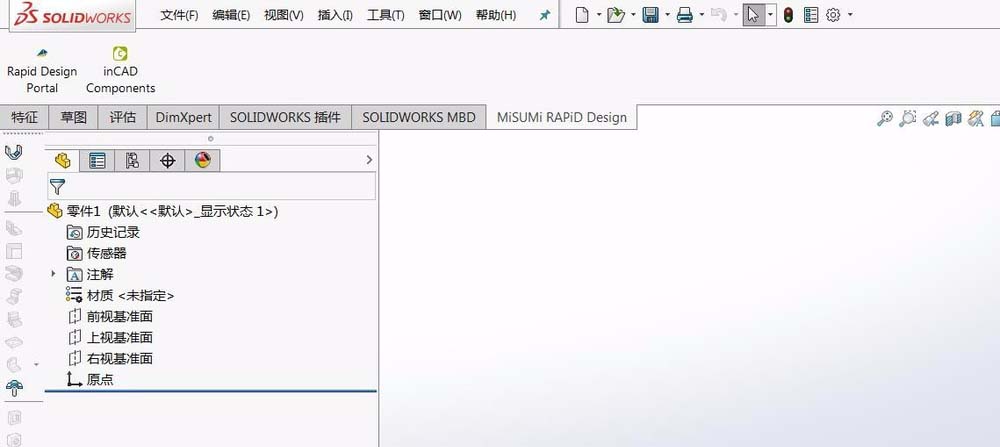

1、新建一零件

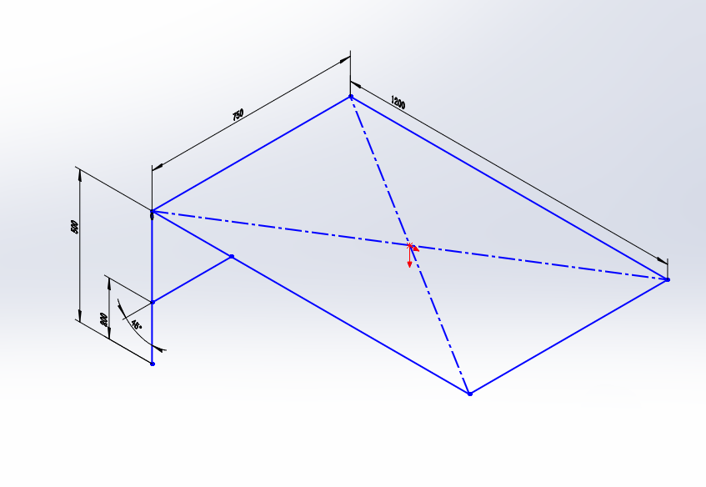

2、插入——焊件——焊件——草图工具3D草图
3、绘制3D草图，插入——焊件——结构构件——定义构件轮廓——选择草图边线——确定。
4、不同颜色之间不允许一次完成

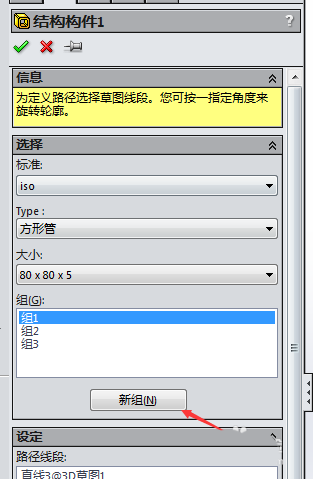

规则：连续的线段之间一次完成 ，方向相同（平行）的线段之间一次完成，可新建不同的组进行边线选择
三、剪裁结构构件
1、插入——焊件——剪裁/延伸

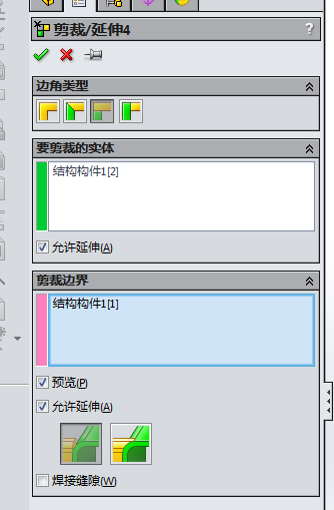

2、选择修剪的边角类型——选择被裁切的实体——选择剪裁边界。插入——焊件——角撑板——设置参数及位置——确定
3、镜像各实体零件
以上就是solidworks焊接构建的方法，希望大家喜欢，请继续关注脚本之家。
