SolidWorks零部件中如果配合关系的两个零件轮廓较为复杂，则画好一个之后可以用它去辅助另一个零件的建模。这时候就可以使用布尔运算来操作，下面我们就来看看详细的教程。

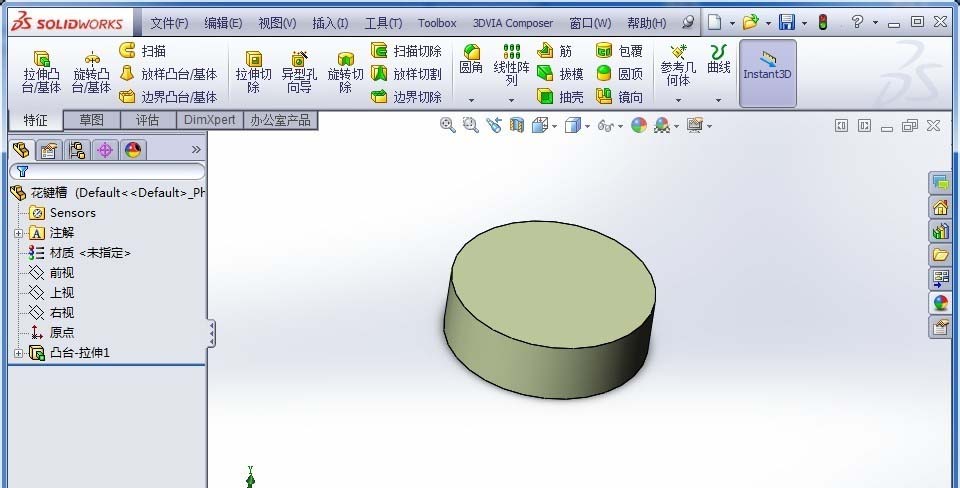

1、打开主零件，这里以需要拉花键槽的一个圆柱为例，如下图所示：

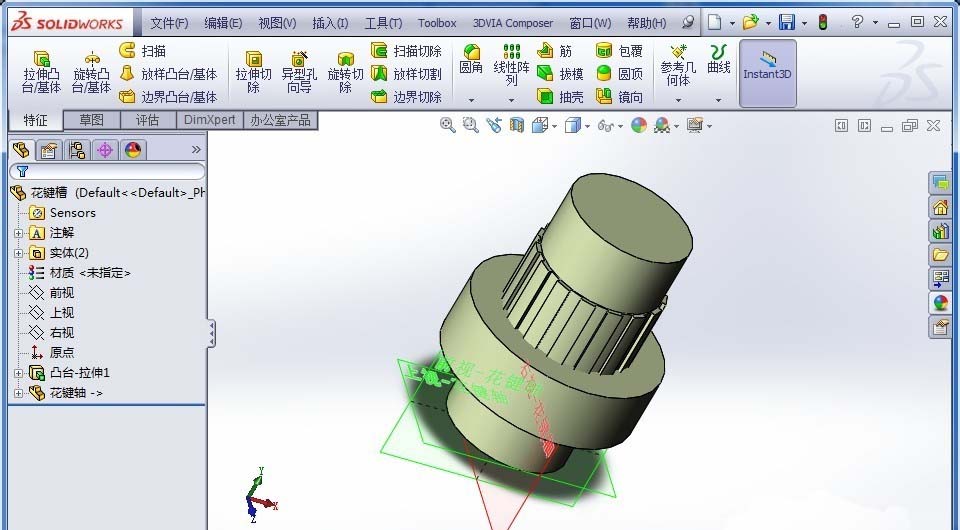

2、在主零件中插入另一个零件，并设置好两个零件的相对位置，如下图所示：

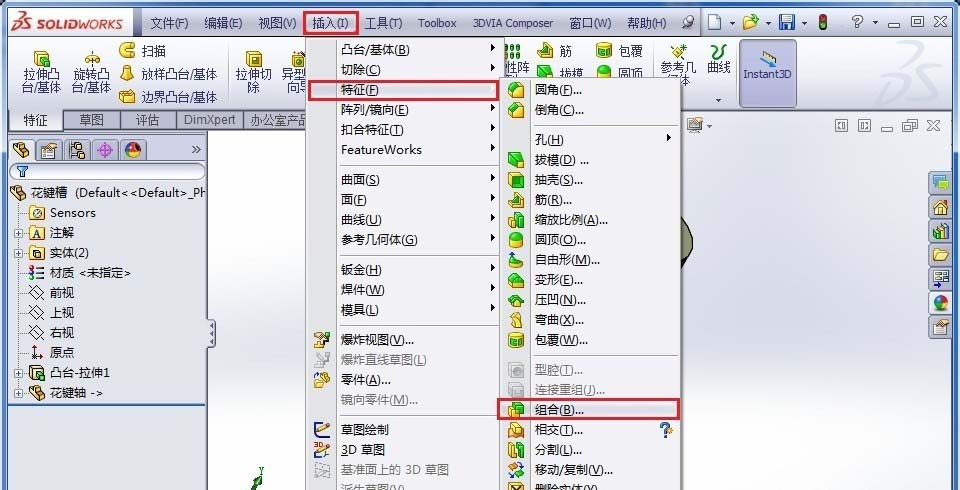

3、依次点击“插入”“特征”“组合”，准备进行两个零件的布尔运算，如下图所示：

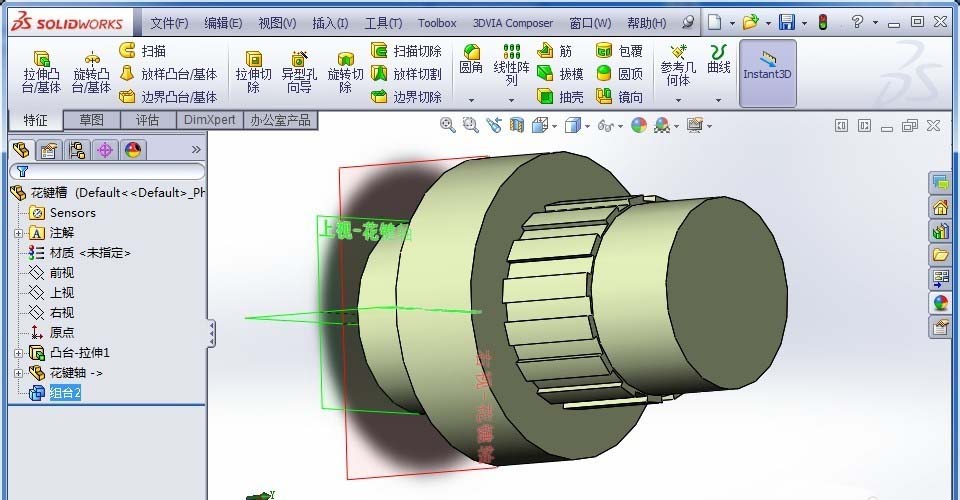

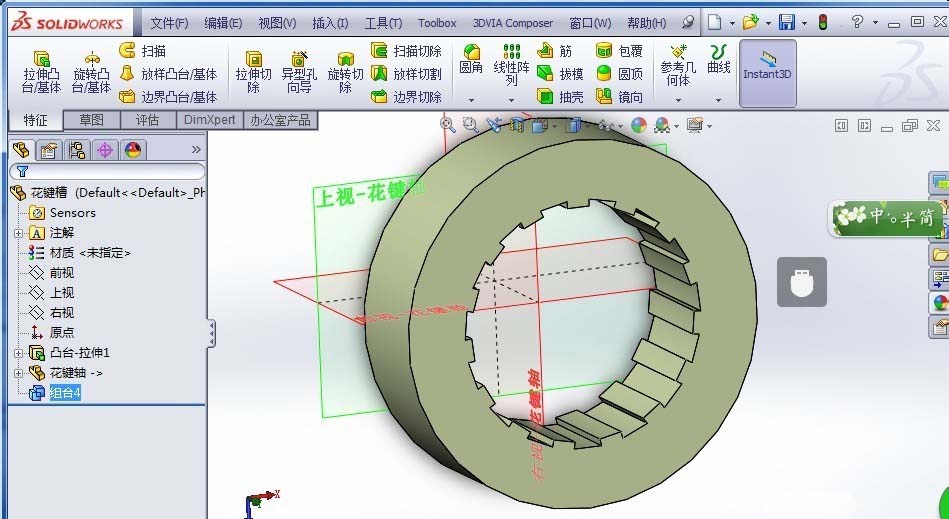

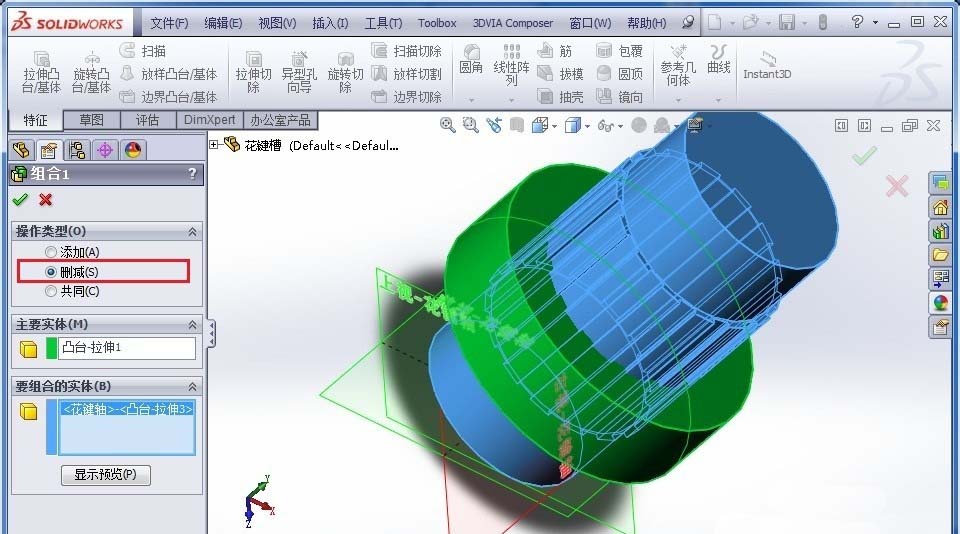

4、这里我们要借助花键轴来做出键槽，在组合选项中点选“删减”，即将两个零件重合的部分去除。将“主要实体”选择为花键槽圆柱，将“要组合的实体”选择为花键轴，这样在执行组合后就将保留圆柱上除公共部分外的材料，这里的效果就是在圆柱中做出了花键槽，如下图所示：

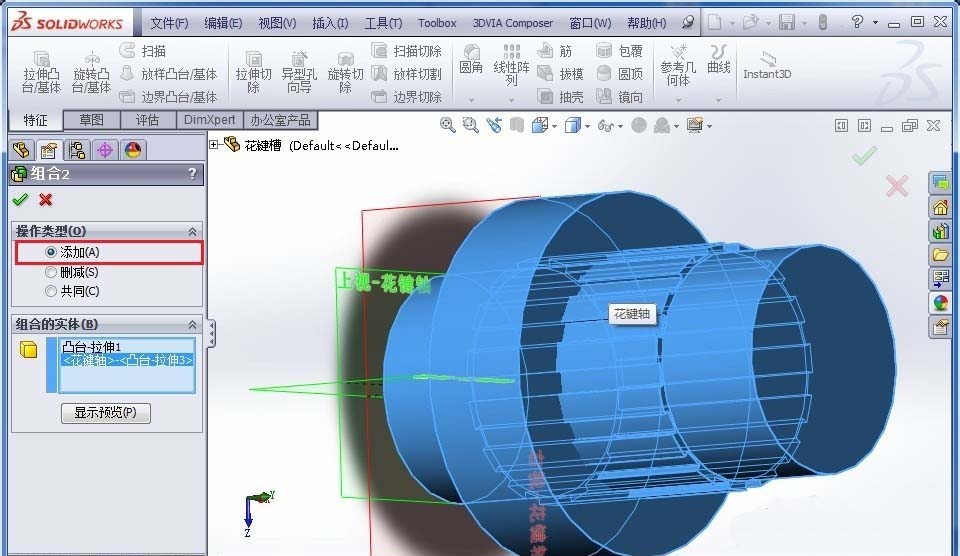

5、如果在组合选项中点选“添加”，在“组合的实体”中选择两个零件，则组合的效果是把两个两件合二为一，如下图所示：

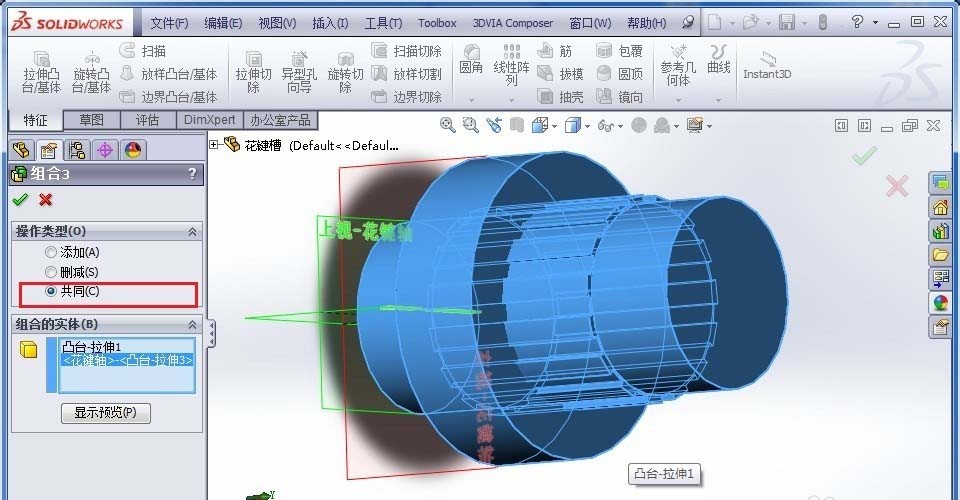

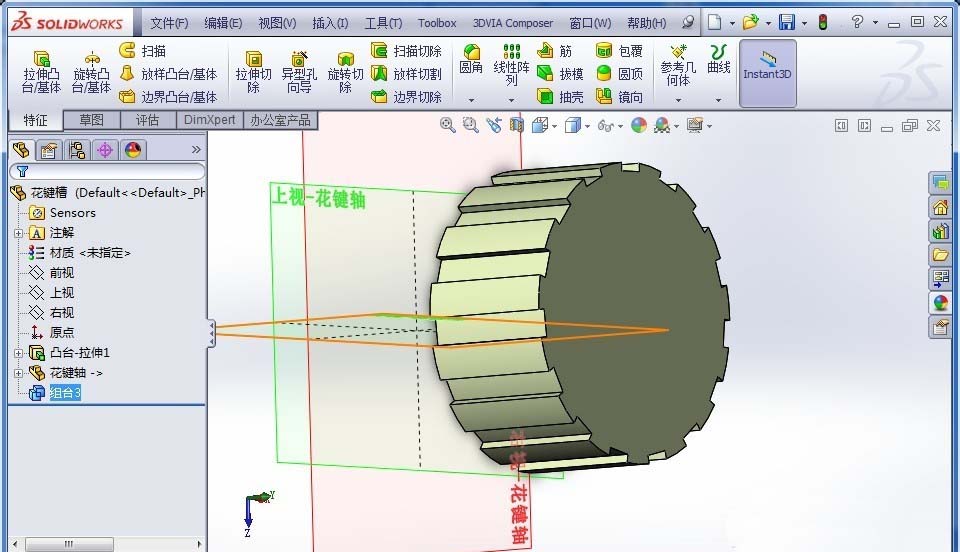

6、如果在组合选项中点选“共同”，在“组合的实体”中选择两个零件，则组合的效果是保留两个两件公共的部分，如下图所示：
以上就是SolidWorks零件进行布尔运算的方法想，希望大家喜欢，请继续关注脚本之家。
