catia中不能直接创建螺旋弹簧，需要经过多个步骤进行创建。现在以catia v5r20软件为例介绍螺旋弹簧三维模型的创建方法。

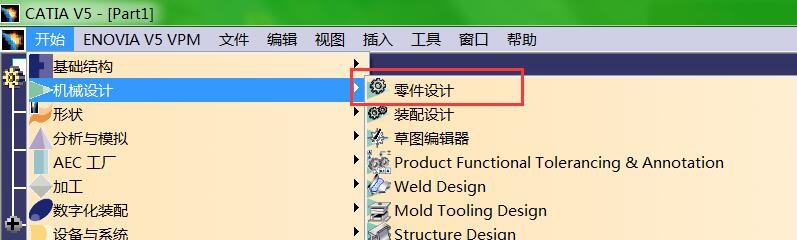

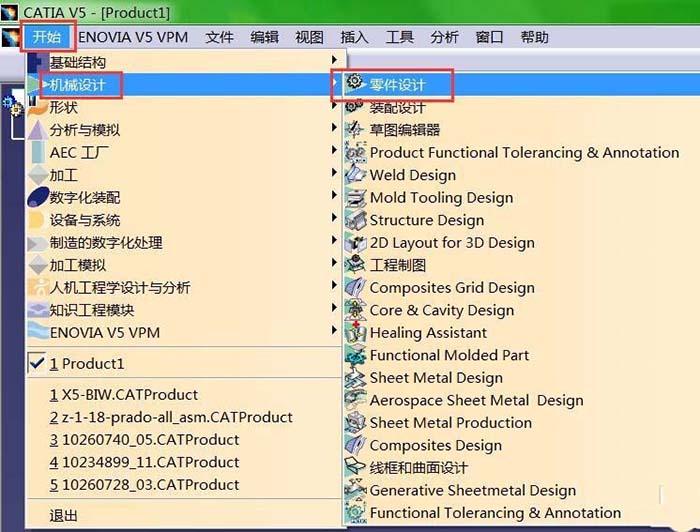

1、通过菜单路径：开始>机械设计>零件设计，创建新零件。

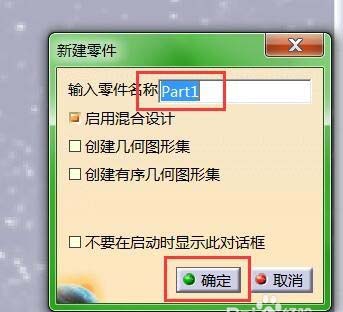

2、在软件右下角提示新建零件设置窗口，给零件起个合适的名字（不能用中文），单击“确定”，进入零件设计界面。

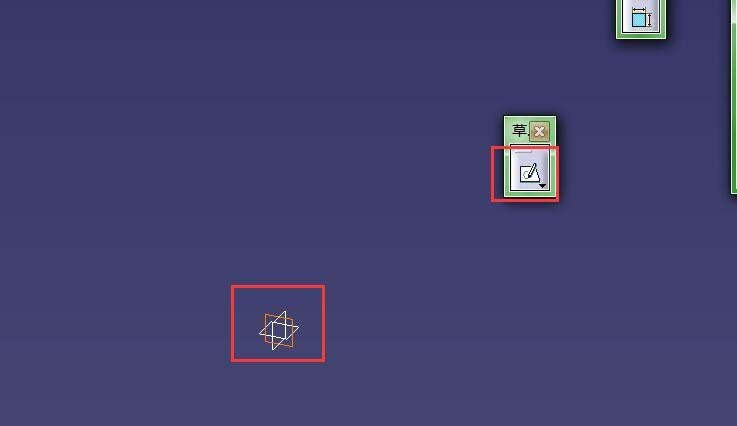

3、在零件设计界面选中一个平面，并单击“草图”按钮，进入草图设计。

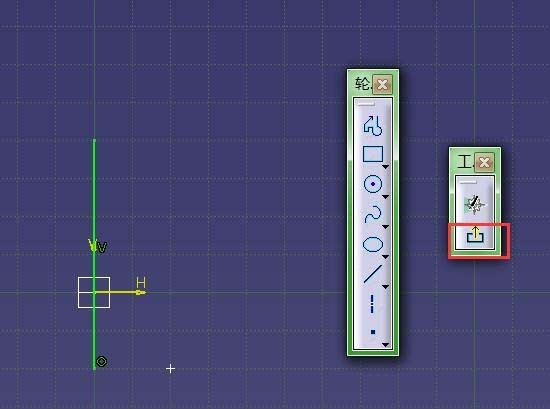

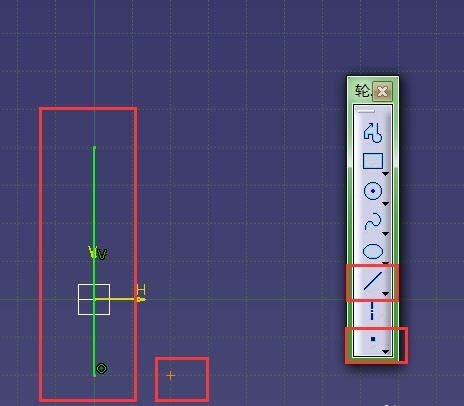

4、分别用工具栏中按钮，创建图示直线，作为螺旋线中线；创建点，作为螺旋线起点。注意：要创建直线而不是轴线，否则退出草图编辑器，看不到轴线。
5、单击“退出工作台”按钮，退出草图编辑器，此时零件设计主界面如图所示，可以看到创建的直线和点。

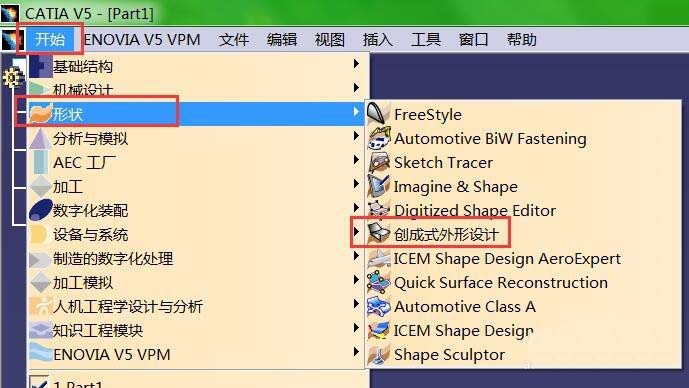

6、接着打开菜单路径：开始>形状>创成式外形设计，进入创成式外形设计界面。
7、此时创成式外形设计界面，可以从图示发现此时并未新建零件，还是在之前创建的零件上进行编辑，只是工具栏不同了，找到图示中“样条线”工具栏，找到“螺旋线”按钮，单击。

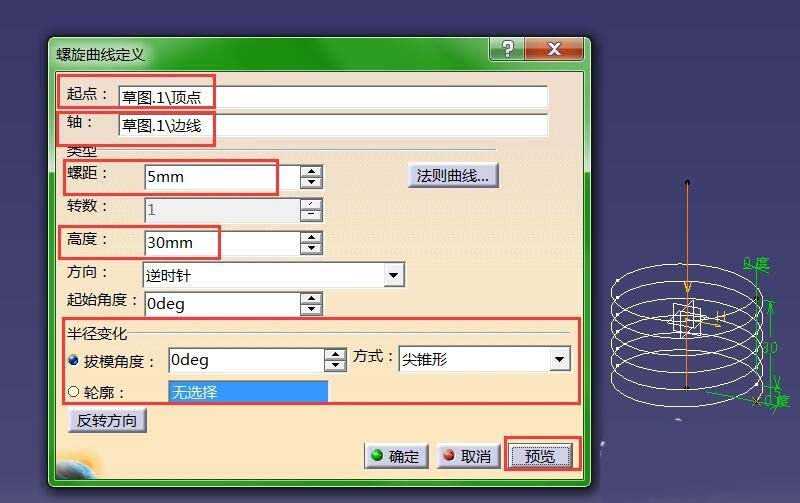

8、进行螺旋线设置，起点设置为刚才的起点，轴线设置为刚才的直线，设置螺距、高度，不要设置转数，方向按需设置，半径变化用来设置变半径螺旋线。每次更改可以点预览，设置完成，单击“确定”。

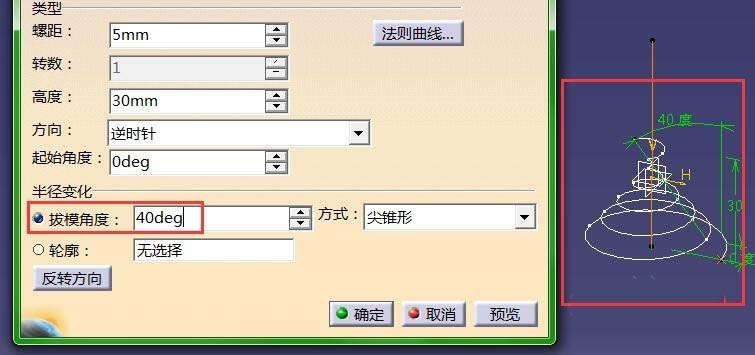

9、如当设置拔模角度后，单击预览变成如图所示螺旋线。
10、接着再次通过菜单路径：开始>机械设计>零件设计，返回零件设计界面。

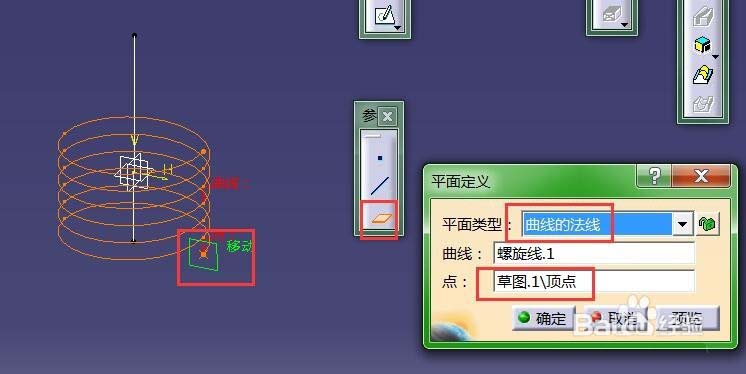

11、接下来创建螺旋弹簧截面，先创建平面，单击“平面”按钮，设置如图所示。其中平面类型选择“曲线的法线”，曲线选中螺旋线，起点选择创建的点，单击“确定”，平面创建完成。

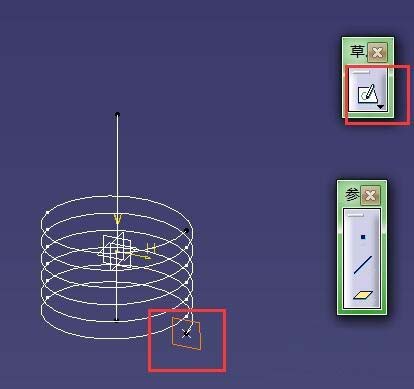

12、选中刚创建的平面，单击“草图”按钮，进入草图设计界面。

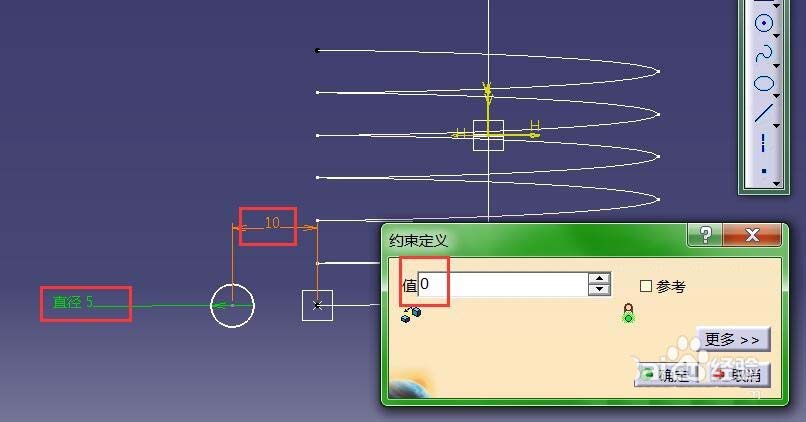

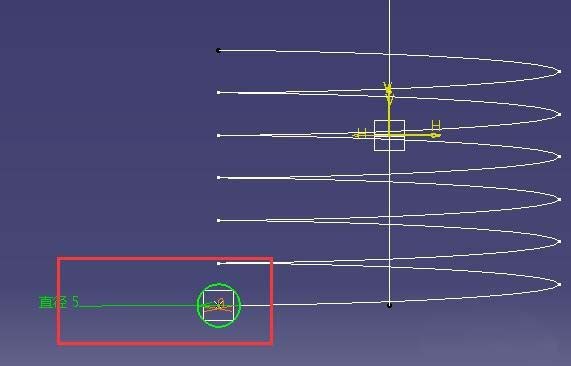

13、如图绘制圆形截面，设置圆形半径，注意圆心要与之前定义的点重合。创建完成退出草图编辑平台。

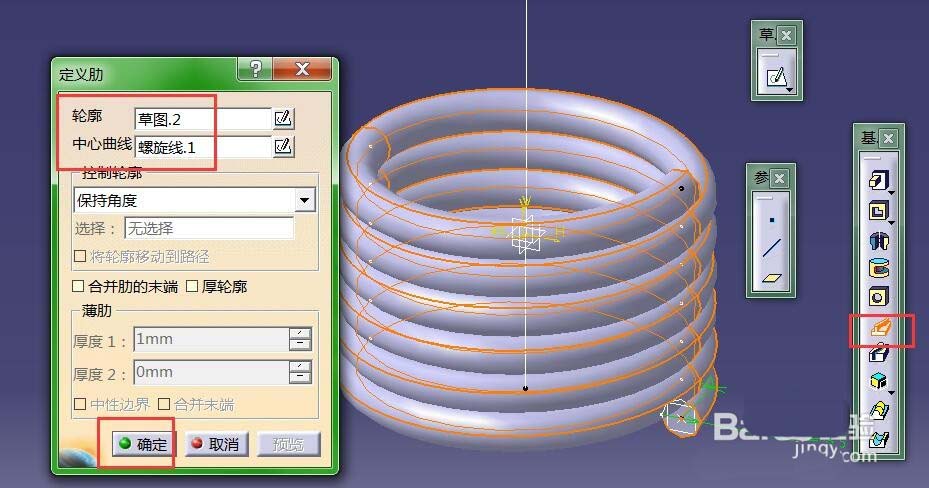

14、最后一步通过“肋”工具栏生成肋，具体设置及预览结果如图所示。
以上就是catia中绘制弹簧的教程，希望大家喜欢，请继续关注脚本之家。
