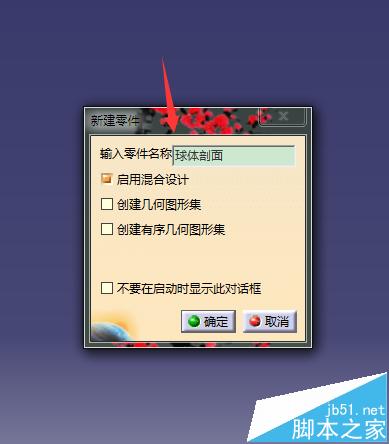

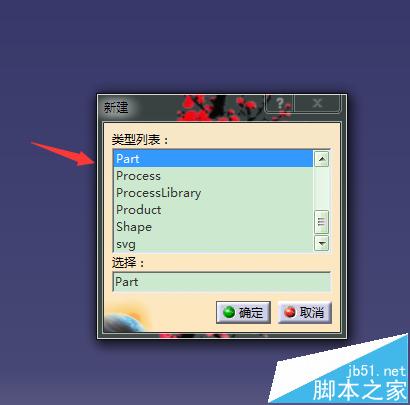

1、双击打开CATIA软件，新建一个PART文件，命名为球体剖面；

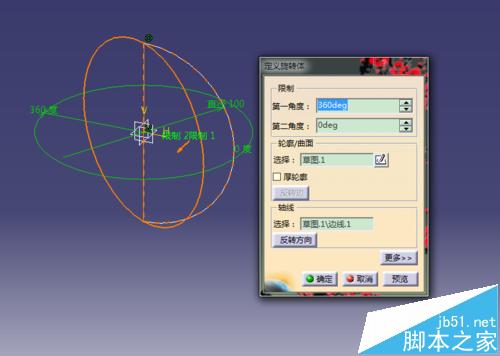

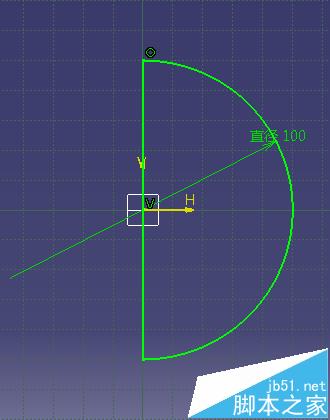

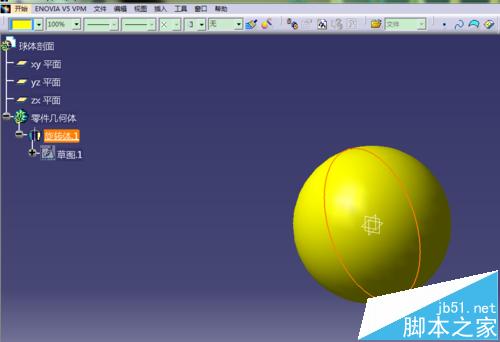

2、选择YZ平面，进入草图，绘制一个直径100的半圆。退出草图，进行旋转，添加颜色；

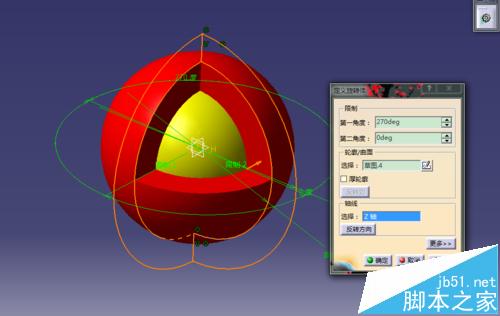

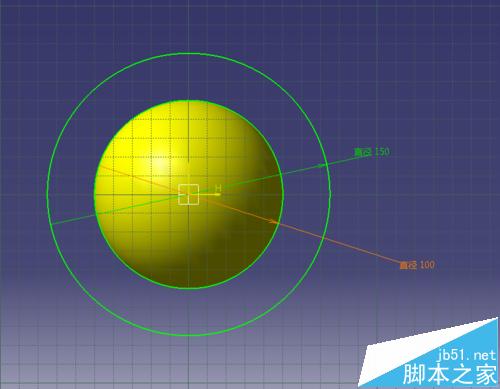

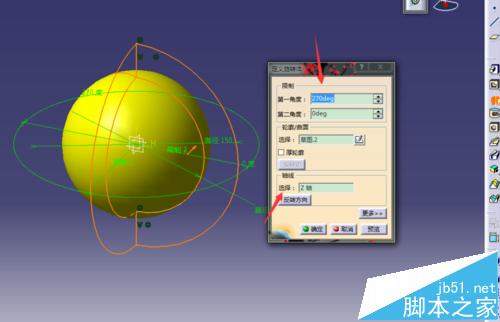

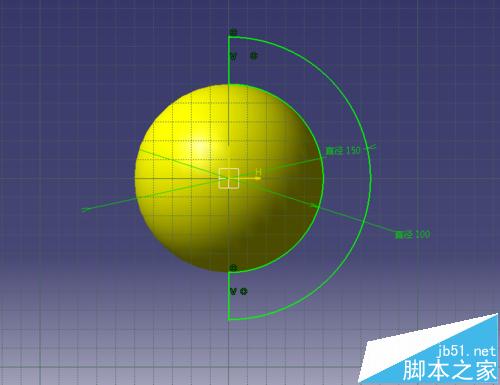

3、选择YZ平面，进入草图，绘制一组同心圆，直径分别人100，和150，然后修剪成图示图形，退出草图，进行旋转，角度为270度，旋转轴为Z轴，然后添加颜色；

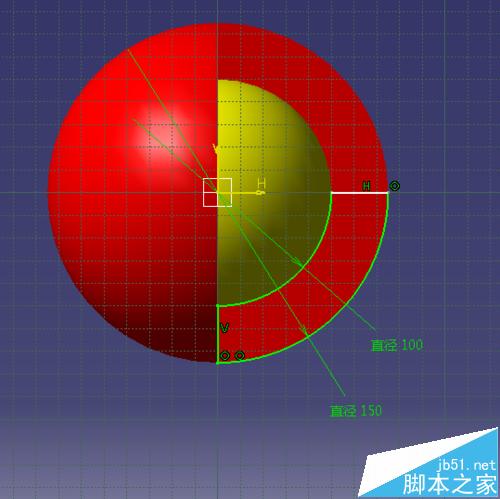

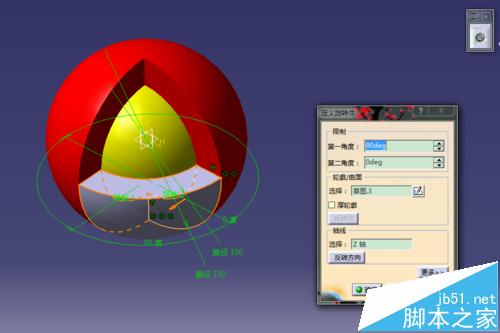

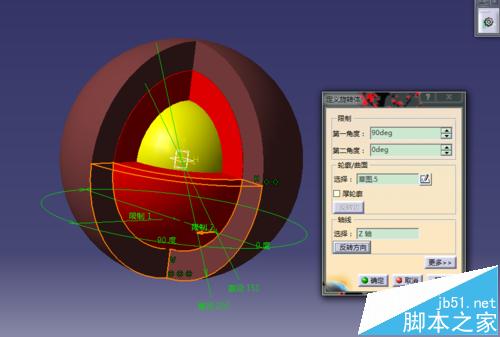

4、选择YZ平面，进入草图，绘制一组同心圆，直径分别人100，和150，然后修剪成1/4圆，图示图形，退出草图，进行旋转，角度为90度，旋转轴为Z轴，然后添加颜色；

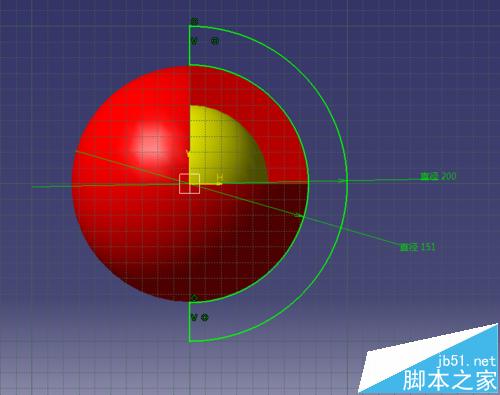

5、同理绘制出最外层的球体，直径151和200的同心圆；想一想为什么不是150和200的圆？

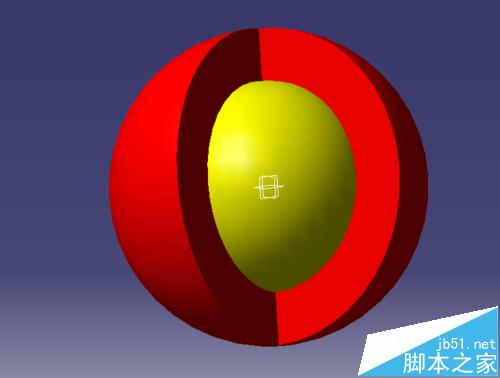

6、绘制出下边1/4圆的实体；

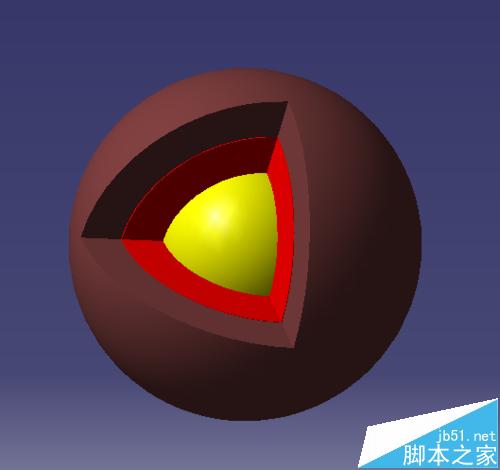

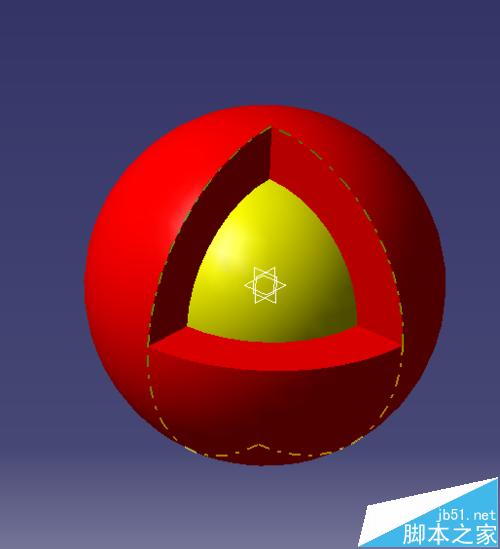

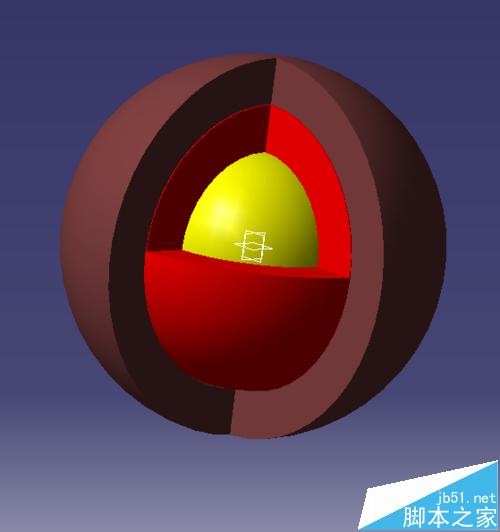

7、添加颜色，隐藏平面，得到球体剖面实体。
注意事项：
1、注意箭头。
2、注意颜色选取不要太相近。
