用CATIA软件绘制4叶螺旋桨，用到拉伸，凹槽命令。用阵列的方法得到螺旋桨实体。看一下成平。

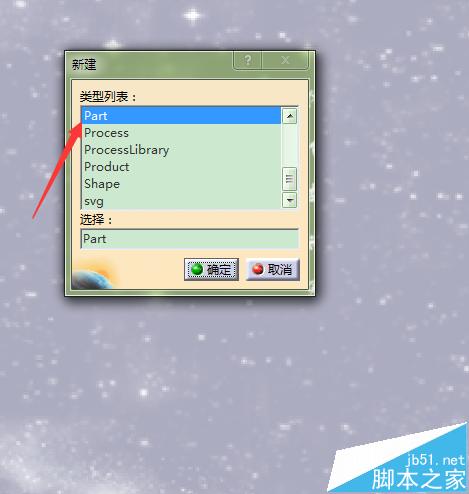

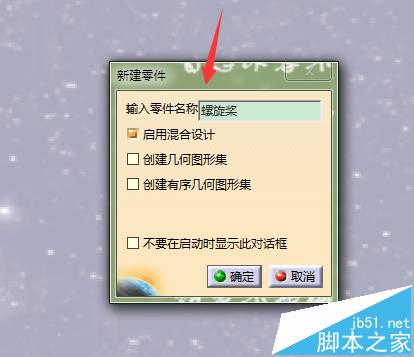

1、打开CATIA软件，新建一个PART文件，命名为螺旋桨。

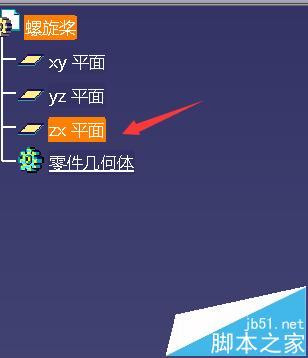

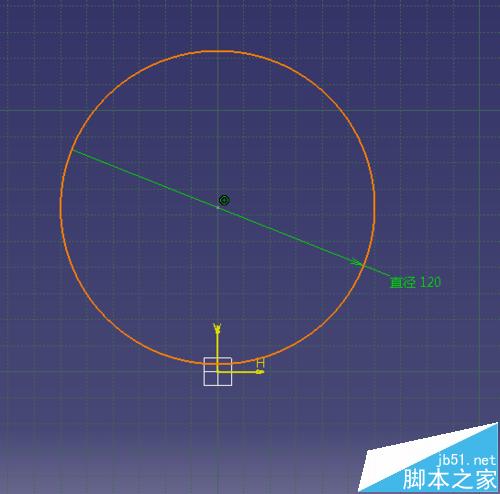

2、选择ZX平面，绘制一个直径120的圆。

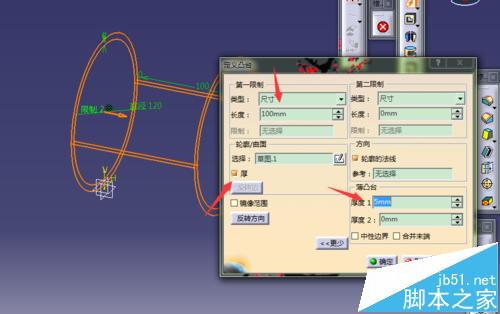

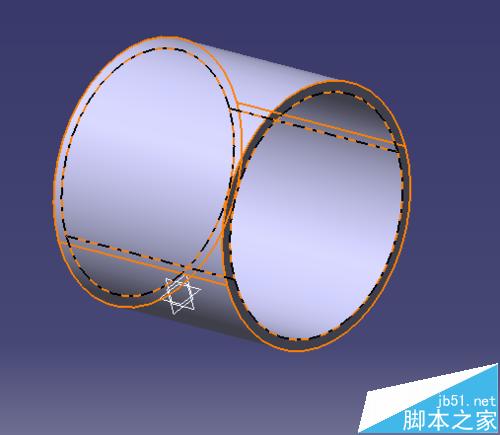

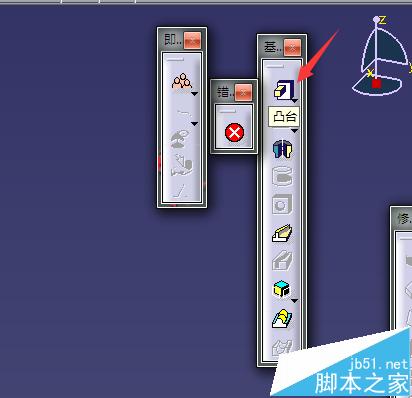

3、选择凸台，经行拉伸，长度100，厚度1为5，得到一个实体管，然后我们从这个实体管上截取一部分作为螺旋桨的叶片。

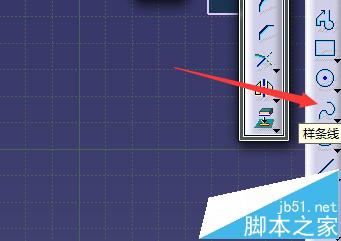

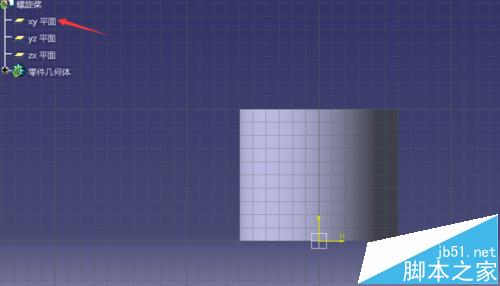

4、选择XY平面，进入草图，选择样条线，绘制一个图示的形状。

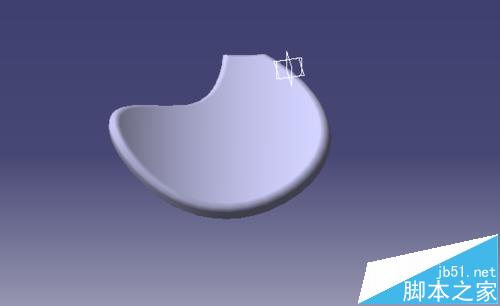

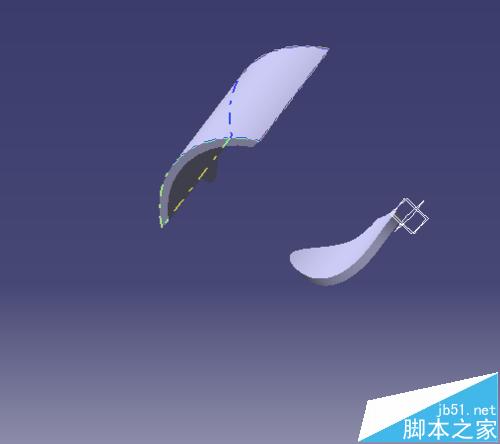

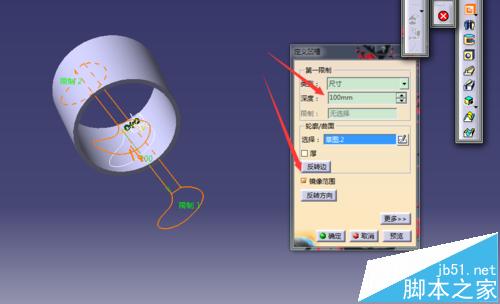

5、退出草图，选择凹槽，尺寸100，镜像范围，点选反转边。得到如是图形。进行修改后得到一个叶片。

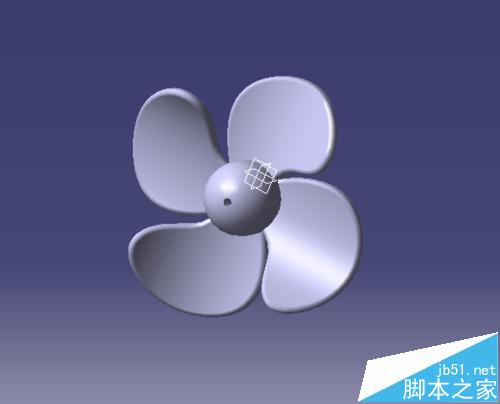

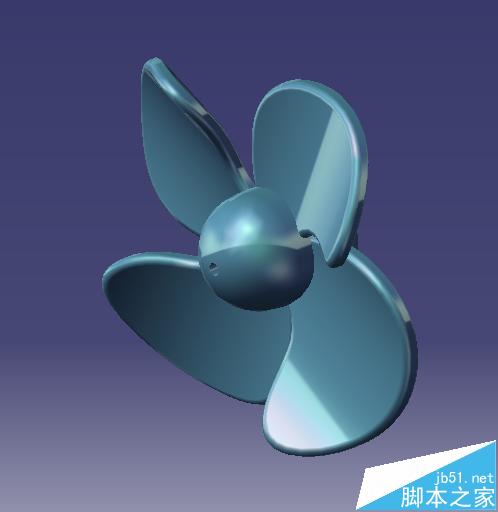

6、选择阵列，然后再添加一个旋转的命令得到实体螺旋桨，

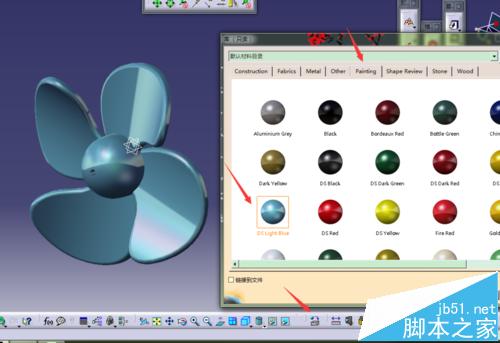

7、添加材质，让其有点颜色效果，完成了。
注意事项：
1、箭头处注意
2、样条线选取一定要注意位置
