用CATIA软件里面的多凸台命令绘制实体，多凸台命令可以是复杂的图形绘制变得简单，尤其是复杂图形有一个公共的平面。
1、在桌面上找到CATIA软件，双击；

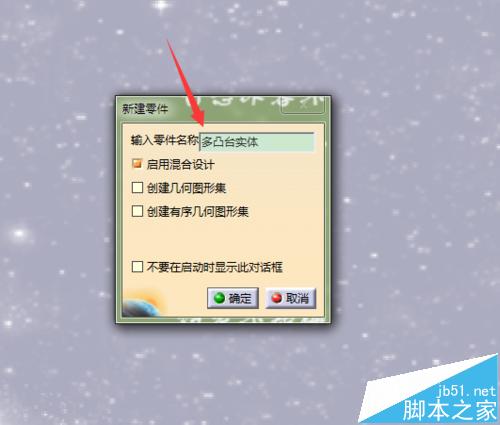

2、新建一个PART文件，命名为多凸台实体；
3、选择XY平面进入草图；

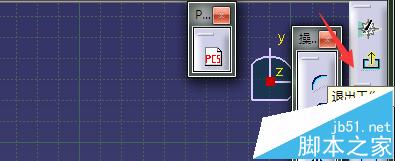

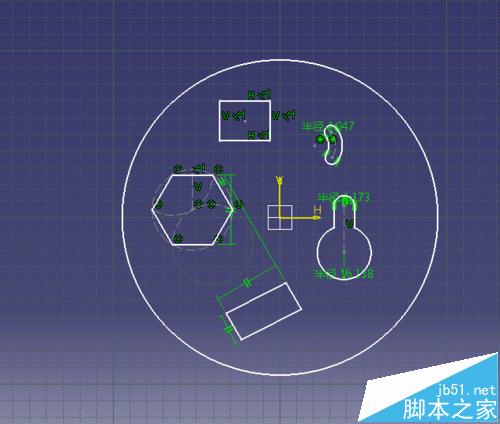

4、在草图上绘制几个圆形和多边形，确保图形不要相交；退出工作台；

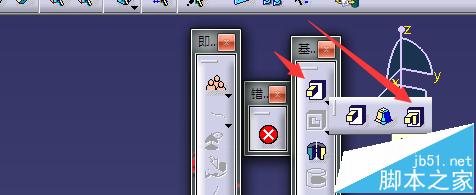

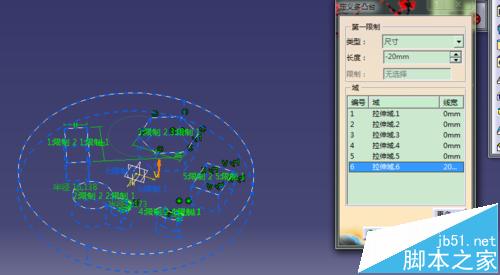

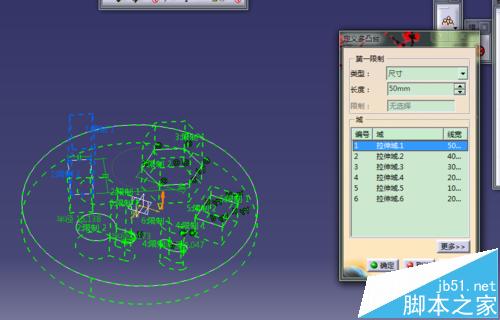

5、选择多凸台命令。对每个图形经行拉伸；从拉伸域1开始一次为50、40、30、20、10，然后拉伸域6为-20；点击确定。得到多凸台实体；

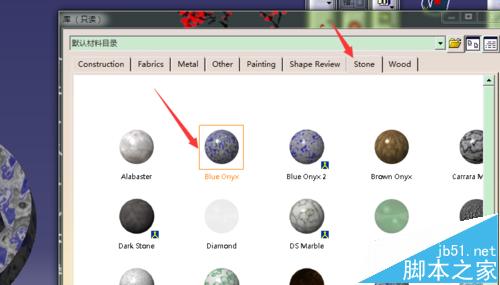

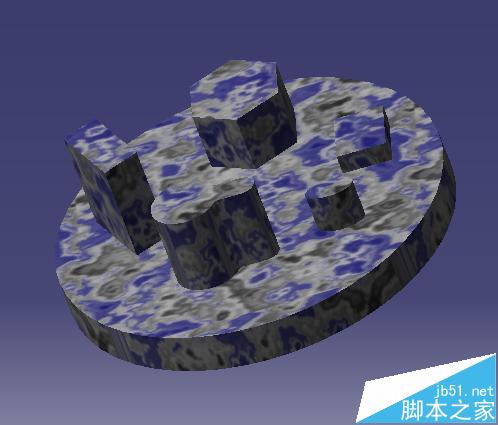

6、为其添加一个材质，按照图示箭头选择材质，也可自行选择。得到带材质的效果的实体。
注意事项：
1、注意箭头处。
2、注意绘制各种图形不能相交。
