这里教你如何在solidworks曲面模型上刻字，记住：这里刻字的面是曲面，

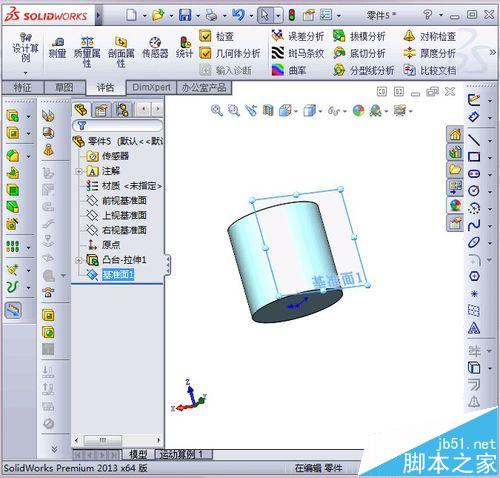

1、现在需要在圆柱面上刻下“苹果有限公司”几个字，模型如图所示

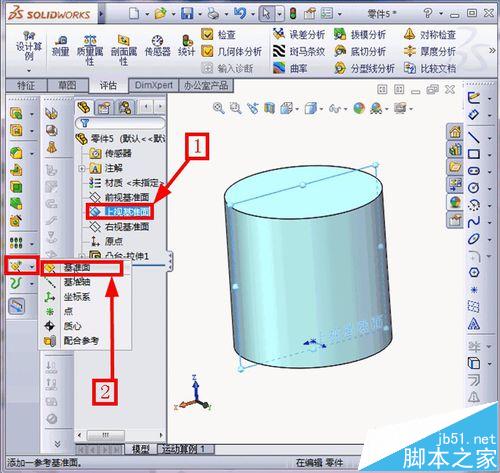

2、先选择一个面，在创建一个基准面，如图

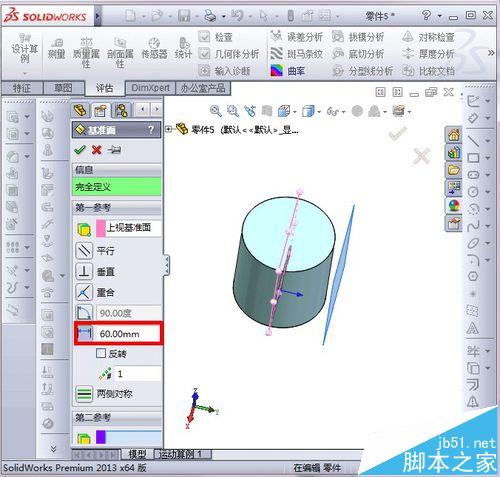

3、输入距离为60mm，确定，如图

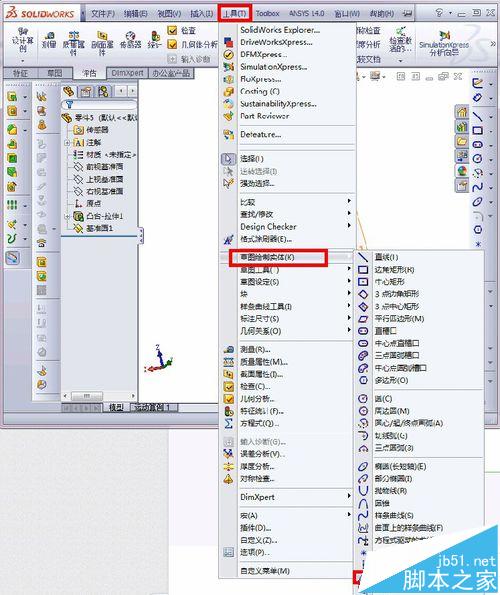

4、选择刚建立的基准面，再选择“工具”“草图绘制实体”“文本”，如图

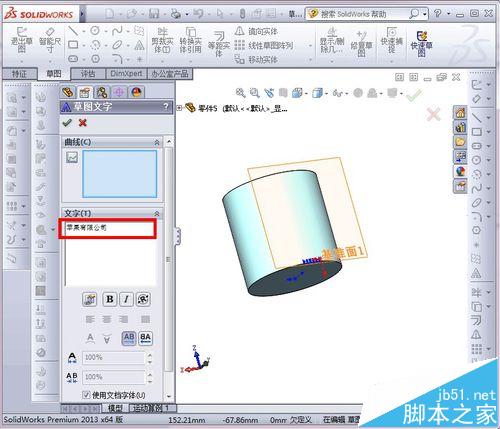

5、输入“苹果有限公司”，如图

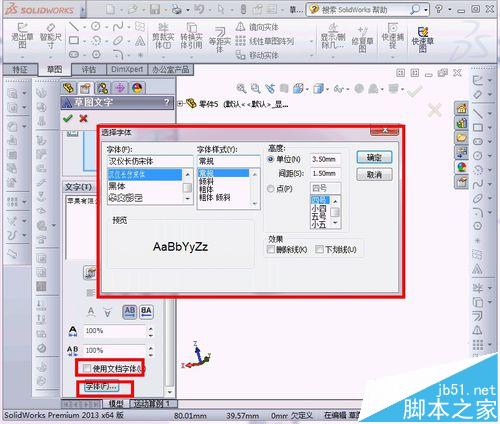

6、去掉“使用文档字体”中的勾，点击“字体”，弹出对话框，如图
7、选择“点”，选择“初号”字体，如图

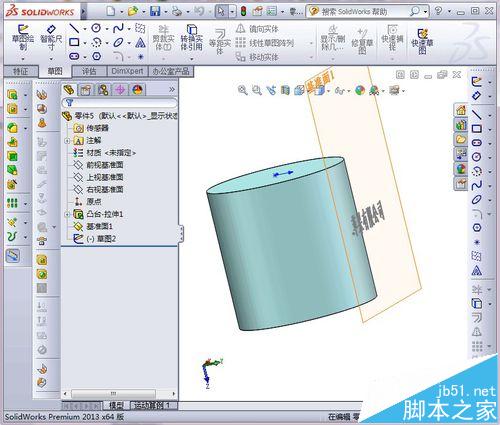

8、确定之后，打钩之后。如图

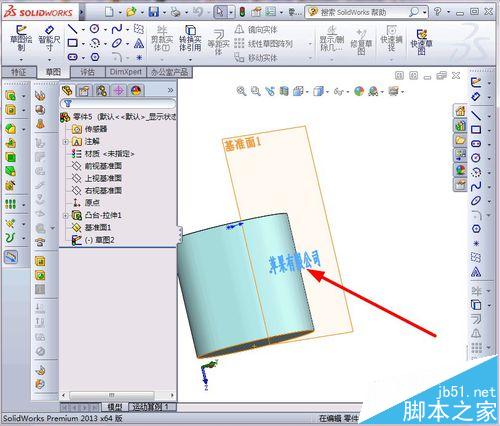

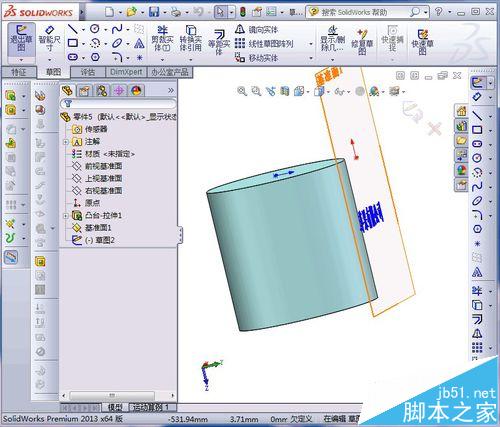

9、点击绘制草图完成，如图

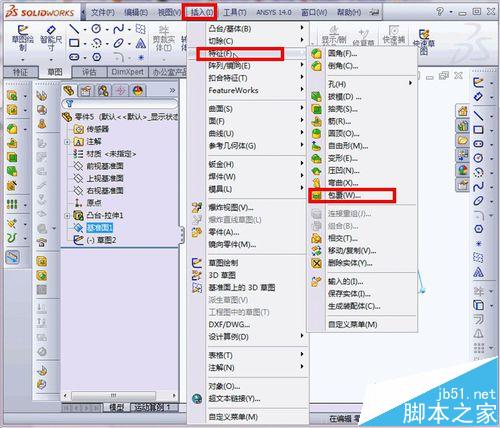

10、先选择“苹果有限公司”，再选择“插入”工具栏，选择“特征”-“包覆”按钮，如图所示

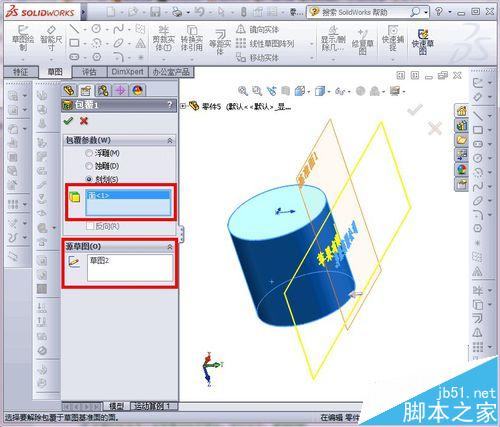

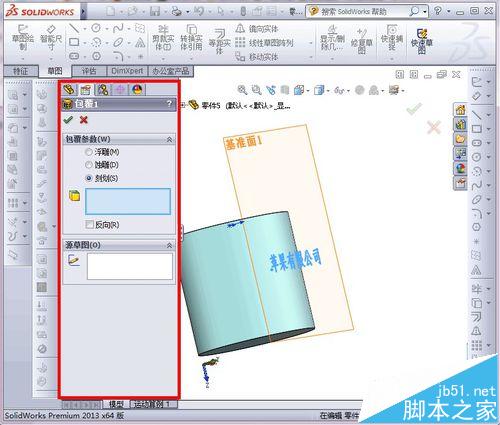

11、弹出如下对话框，源草图选择“苹果有限公司”，选择要刻画的面，如图所示

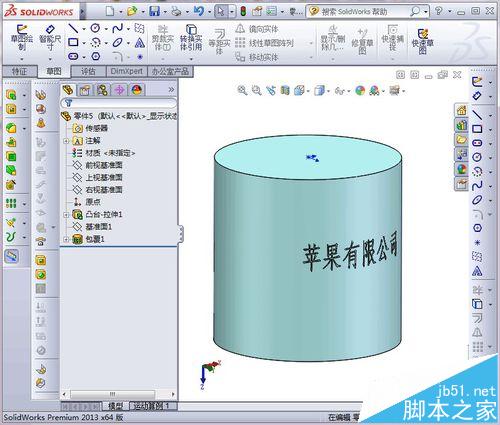

12、点击打钩确定，隐藏基准面1，刻画的字就成功了，恭喜。
