solidworks是常用的三维机械画图软件，在画图过程中我们如何测量一个零件的边长、面积、体积等各种参数呢？看完这篇经验，你就知道啦。

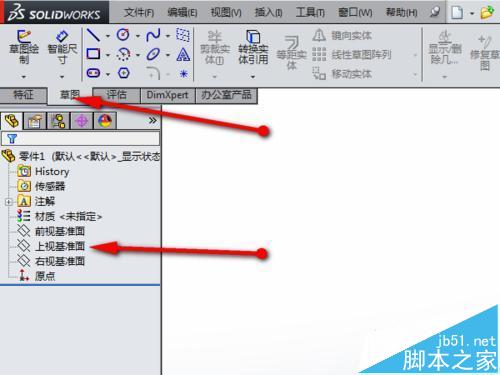

1、打开软件，单击“草图”，右键选择“上视图基准面”。

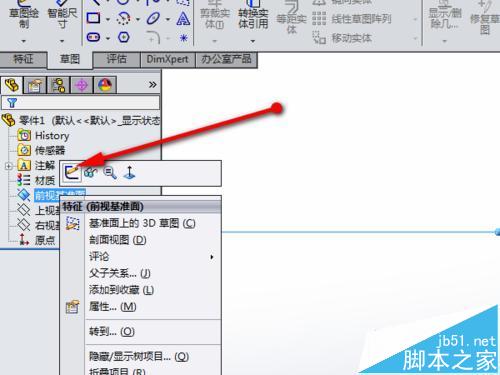

2、点击“正视与基准面”。
3、点击“绘制草图”，然后在草图模式下绘制一个草图。
4、查看这个草图的面积有几种方式，下面一一介绍。
方法一
是给这个草图插入一个面，然后测量这个面的面积。

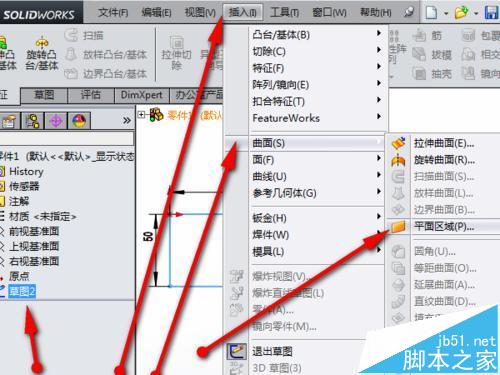

1、如图所示：选择草图，点击“插入”——“曲面”——“平面区域”。然后可以看到草图区域已经变成灰色的平面区域了。

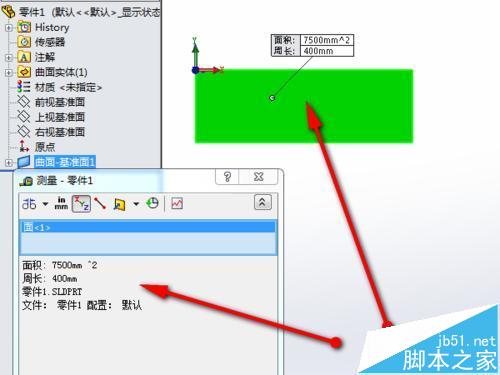

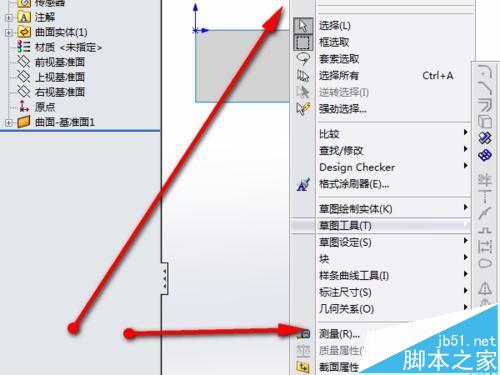

2、点击“工具”——“测量”。会弹出一个对话框，选择那个平面，在对话框里就可以看到测量的面积了。
方法二
将创建的草图拉伸为一个实体，然后点击测量工具，当我们选中两个面的时候我们还可以测量这两个面的面积之和。

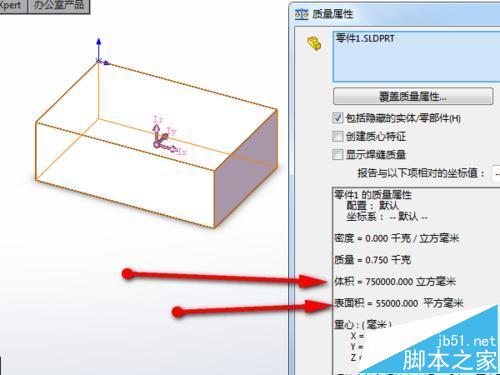

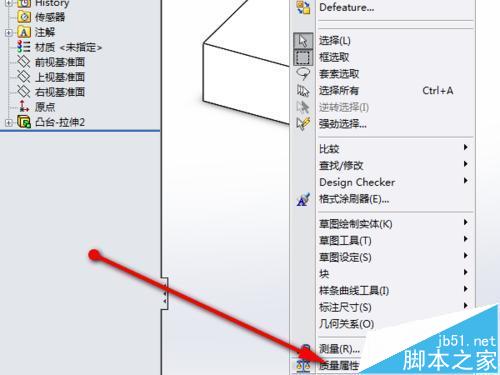

1、点击“工具”——“质量属性”。在弹出的对话框里，我们可以看到，这个零件的质量、表面积、体积等参数。
