在solidworks中，利用方程式可以有效地管理模型的尺寸，提高修改模型的效率，对系列零件的建模有很大的帮助。下面用一个简单的例子分享添加尺寸方程式的方法。

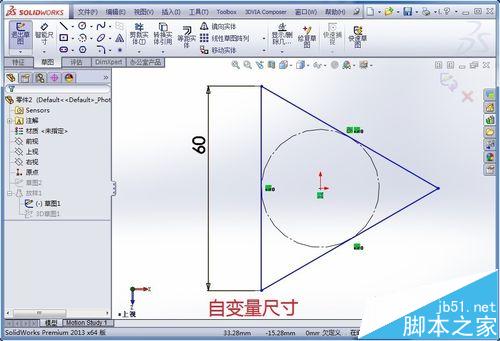

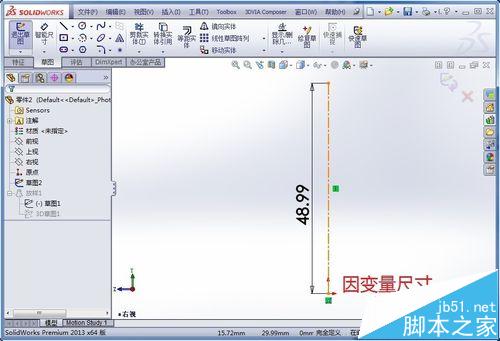

1、确定好驱动建模的关键参数，在这些关键参数中选出合适的参数作为自变量，其他的参数作为因变量，然后在作图过程中，要为这些关键参数标注尺寸。自变量参数要标注准确的尺寸，因变量参数标一个近似的即可，因为它将被自变量尺寸所驱动。

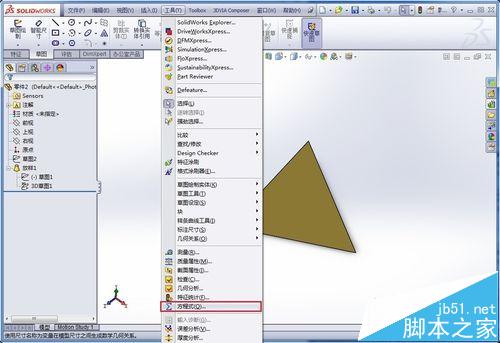

2、依次点击“工具”——“方程式”，如下图所示：

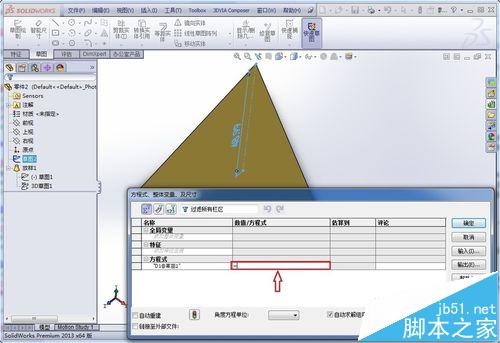

3、在弹出的对话框中点击“方程式”下面的表格，如下图所示：

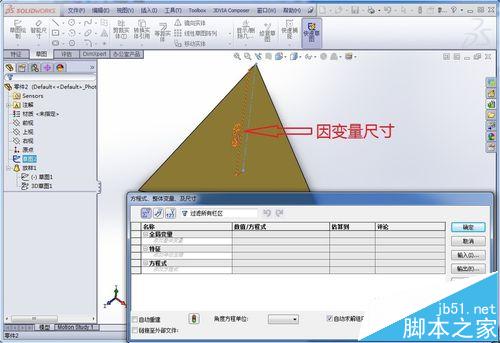

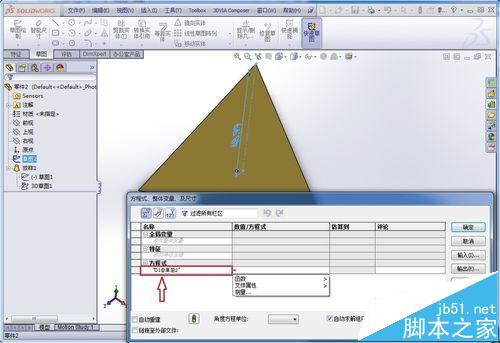

4、单击因变量尺寸所在的草图以显示该因变量尺寸，然后点击改尺寸，点击后在方程式下面的表格里就成功把该尺寸作为因变量尺寸了，如下图所示：

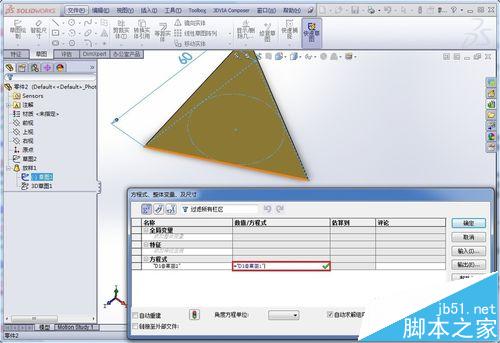

5、点击因变量右边的表格，以类似于上一步的方法选中自变量尺寸，如下图所示：

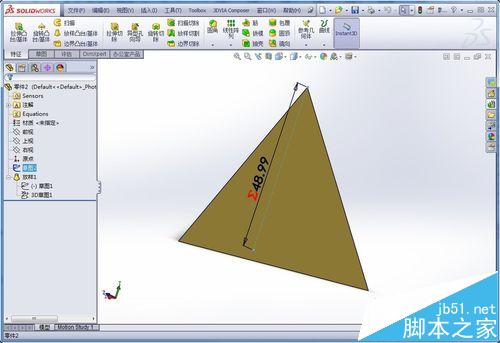

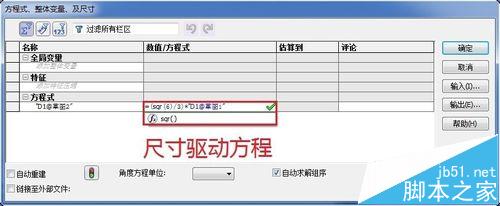

6、在“数值/方程式”对应的表格中输入驱动因变量尺寸的方程，点击确定后尺寸间的方程就添加好了，被方程约束的尺寸将显示求和符号，如下图所示：
