给大家详细介绍下Solidworks三维图转化为工程图时如何一键导入模型尺寸

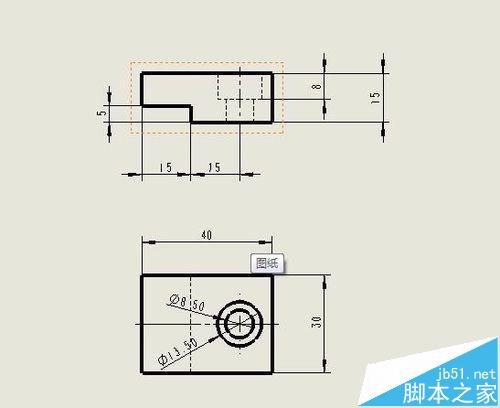

首先，让我们看一张制作好的工程图。
根据这个简单的图纸，我们能看到它是由Solidworks的拉伸和旋转切除构成的，我们在绘制三维图时，首先的要养成一个思维“为了方便我们出工程图，三维图中的草图一定要完全定义，不要缺尺寸，而且标注不要太乱”。

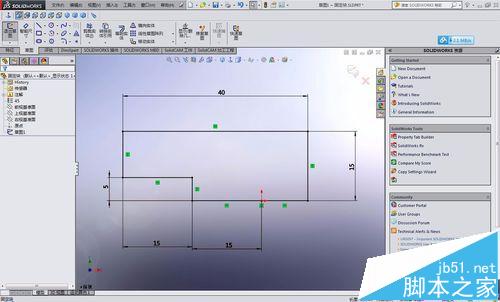

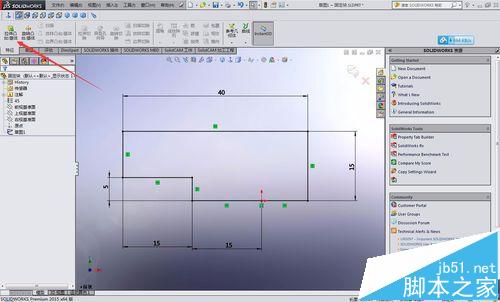

1、我们要在它的前世基准面上绘制如图所示的草图，线条和点完全变黑即完全定义。

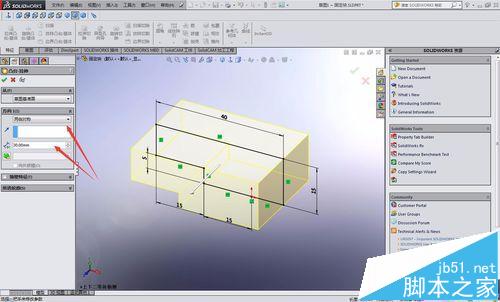

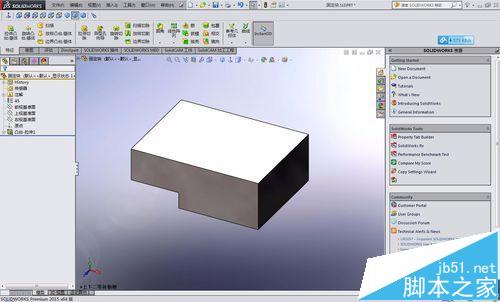

2、我们在特征栏里面选择拉伸命令，选择两侧对称，距离30mm,打勾。

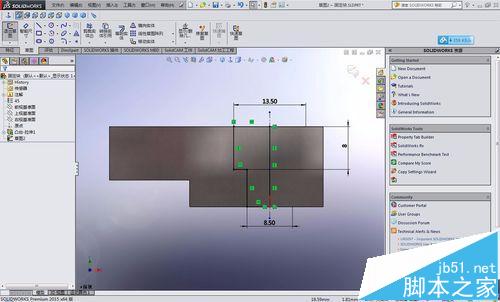

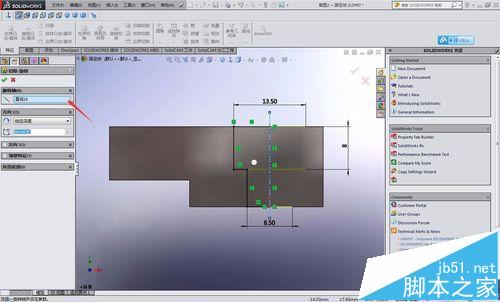

3、我们仍然选择前视基准面绘制草图，如图，标注时，我们工程图标注阶梯孔为直径，那么我们就不要标半径。

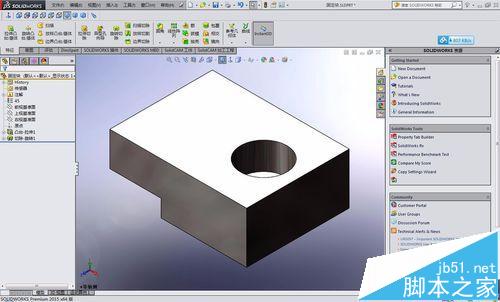

4、我们在特征栏里面选择旋转切除命令，旋转轴一定要是我们画的中心线，打勾。

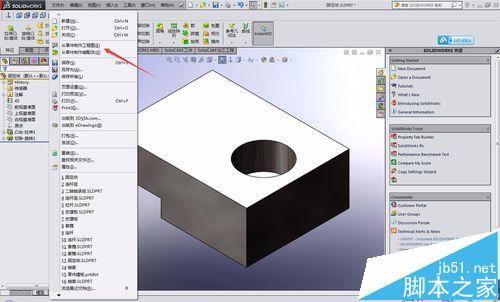

5、现在，三维图建模完成，我们要保存一下，然后，选择从零件图制作工程图，我们选择一个模版，由于图比较小，选择A4，确定。

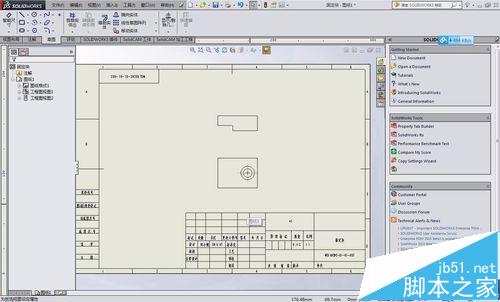

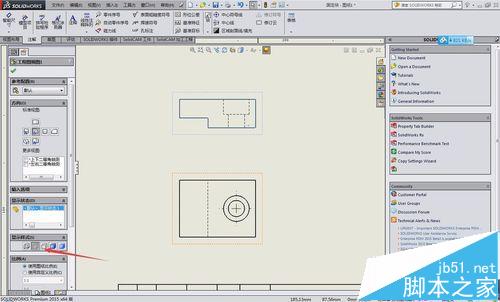

6、我们拖拽出视图，放在合适的位置，如果比例不合适，大家手动改一下比例，我的改为1：1了，我们可以单击主视图，改为隐藏线可见，这样就能看到里面的部分了。

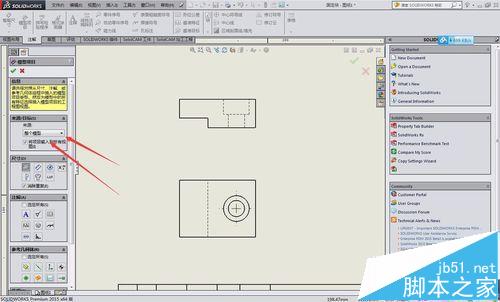

7、我们依次单击注解——模型项目，如图所示，选择整个模型，将项目输入到所有视图，打勾。

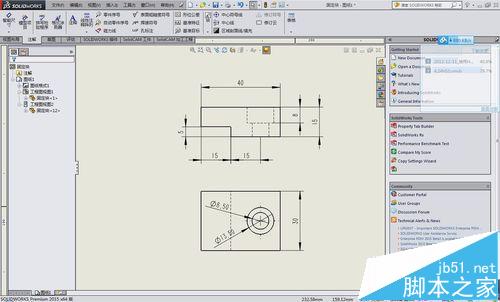

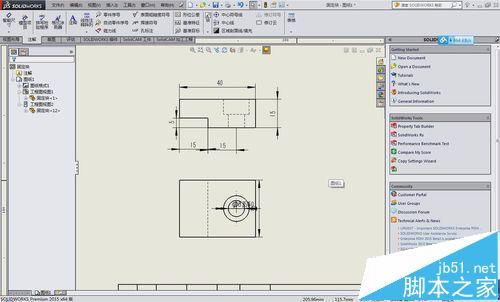

8、尺寸看起来有些乱，不太规范，调整下，然后由于主视图阶梯孔为隐藏线，尺寸没有导出来，如果是剖视图就可以出来的，当然了，这么简单的图虚线已经足够用了，我们利用智能尺寸手动添加，效果如图。
9、现在，已经完成了，保存即可。
