星形弹簧需要用到交叉曲线命令来完成，建模思想值得学习并举一反三的绘制其他模型。交叉曲线命令可在以下类型的交叉处生成草图曲线：
1)基准面与曲面之间；
2)基准面与模型面之间；
3)基准面与零件之间；
4)两个交叉曲面之间；
5)曲面与零件之间；
使用命令时，选择要生成曲线的两个交叉面，之后将不需要的模型隐藏即可。
一、画五角星曲面

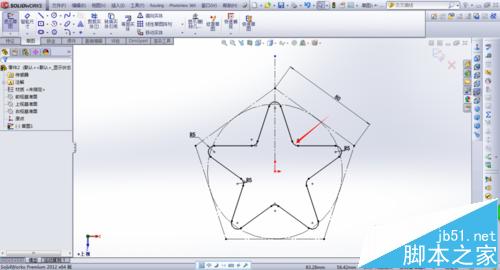

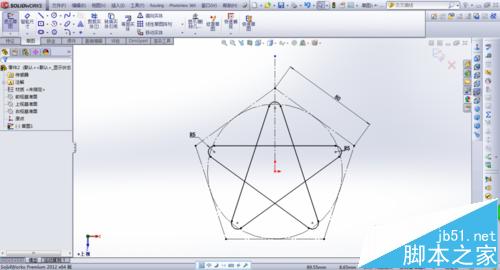

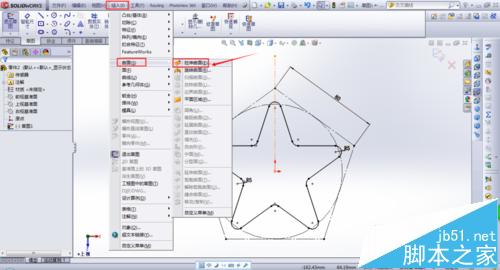

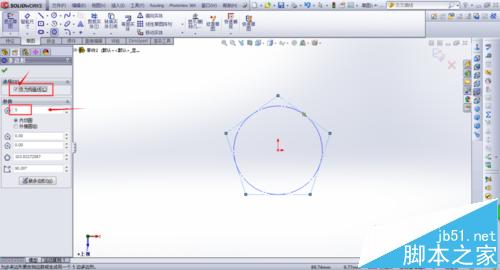

1、打开solidworks软件，在【上视基准面】绘制如图所示草图。

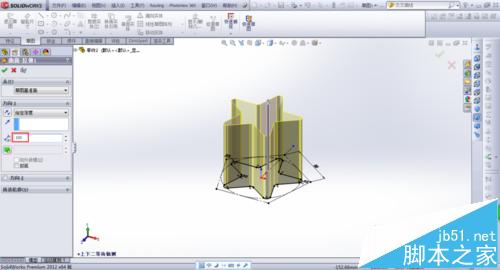

2、在上述草图环境下，点击【插入】→【曲面】→【拉伸曲面】命令，拉伸高度100，点击确定即完成五角星曲面绘制。
二、绘制螺旋曲面

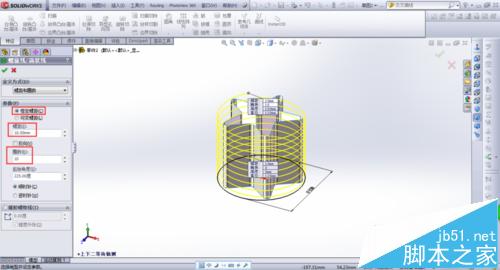

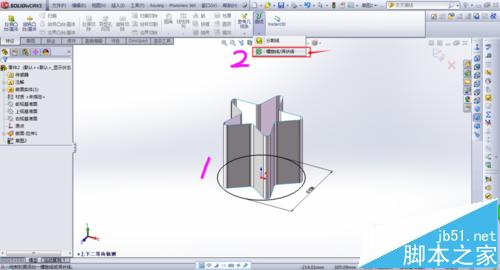

1、在【上视基准面】新建如图所示圆形，接着点击【特征】→【曲线】→【螺旋线/涡状线】，在左边的【螺旋线/涡状线】填入图示的数值，退出草图完成螺线的绘制。

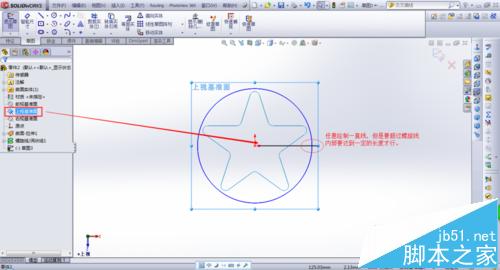

2、在【上视基准面】新建如图所示的直线。（注红字说明）。完成后退出草图。

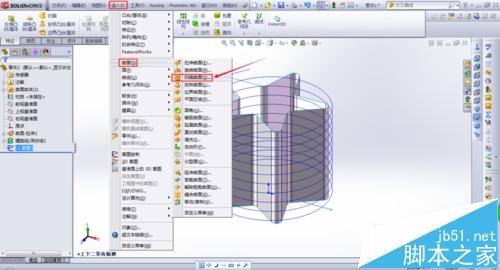

3、点击【插入】→【曲面】→【扫描曲面】命令，在出现左边列表上依次选择图示的草图。点击确定，退出命令即完成螺旋曲面的绘制。
三、交叉曲线命令的应用

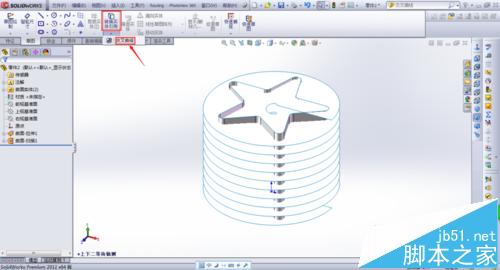

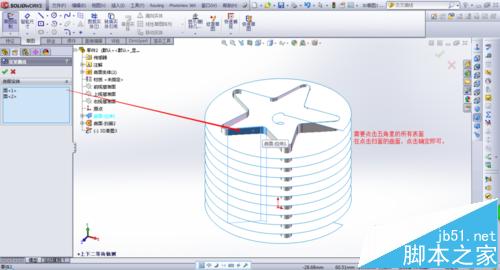

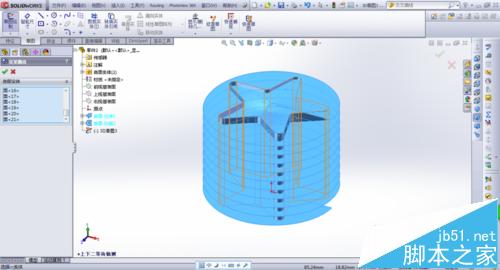

1、点击【草图】→【转换实体引用】→【交叉曲线】，在左边出现的【交叉曲线】列表内按下图的红色注释所述的：依次选择五角星的所有外曲面，最后在将螺旋曲面选择上，再点击最右边的对号，退出命令。绘制结果如图所示。

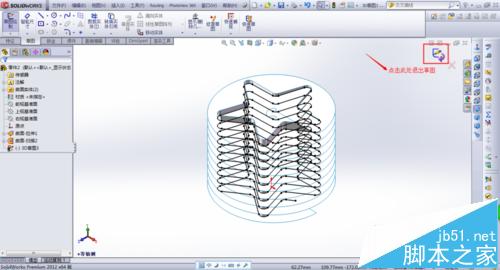

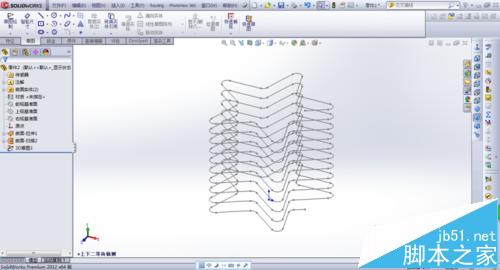

2、右键分别点击左边的特征树上的【曲面-拉伸1】和【曲面-扫描2】，点击【眼镜】图标，将【五角星曲面】和【螺旋曲面】通过如图所示的操作进行隐藏。既完成星形弹簧路径的创建。
四、星形弹簧建模

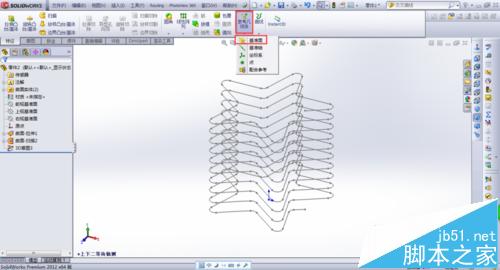

1、点击【特征】→【参考几何体】→【基准面】，创建新的基准面（操作如图所示）

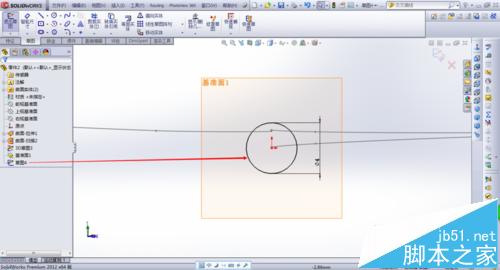

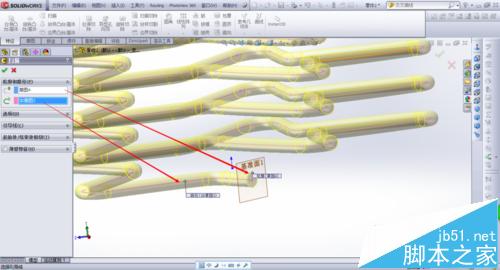

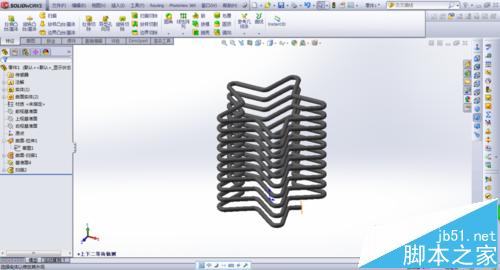

2、在新建的基准面上绘制如图所示的圆，之后退出草图。点击【特征】→【扫描】，左边【扫描】列表的选择按如图所示的选择，退出特征就完成星形弹簧的建模了！
五、模型上色

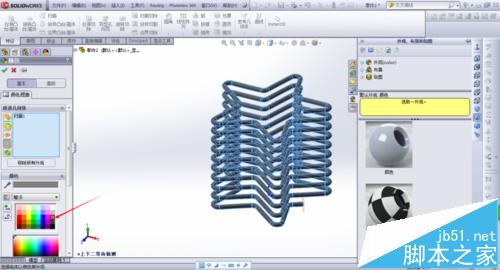

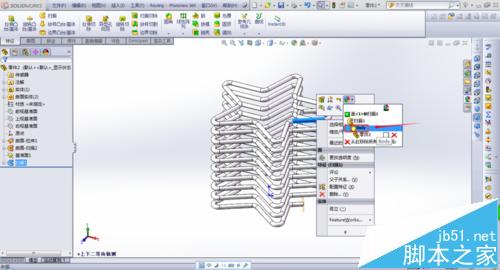

1、右键点击模型，出现的列表上选择【body】图标 → 在左侧列表选择颜色后，点击确定即可。
注意事项：上述每一步的草图的独立创建，不要将多个草图绘制同一草图环境。
