我们在进行solidworks装配的过程中，有时候需要进行装配的演示给工人，这样我们就要用到solidworks转配爆炸这个命令，今天小编就给大家分享一下，如何生成爆炸图

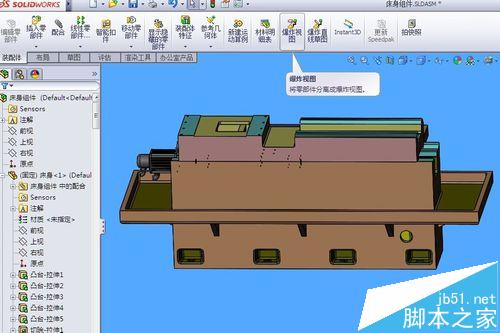

1、在桌面上双击solidworks图片，打开solidworks软件，用solidworks打开要插入的装配图，在装配体中点击装配视图按钮

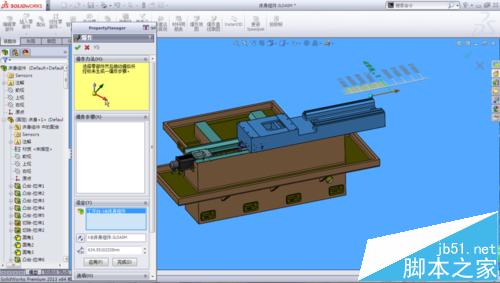

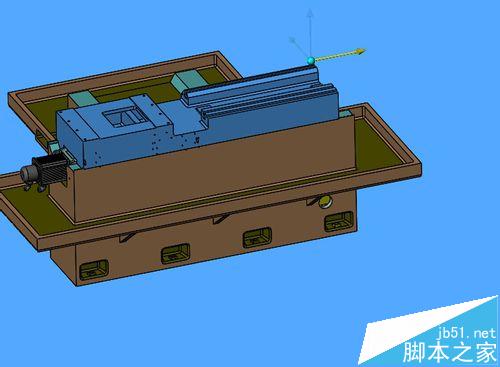

2、选中要移动的零部件，会在零部件上出现三重轴坐标，通过点击任意一个坐标轴来拖到零部件，坐标轴显示亮色就表示可以拖动。
3、拖动过程中，可以显示零部件的距离，可以通过输入移动距离的大小尺寸进行修改，

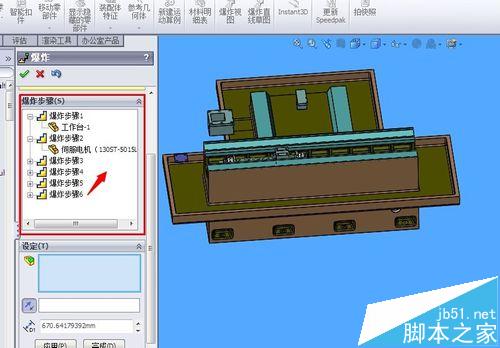

4、按照上述的方法可以依次对零部件进行修改，在爆炸参数中会显示依次拖动的步骤，通过编辑可以对步骤进行修改

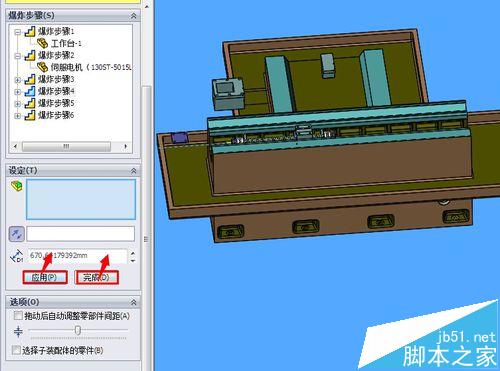

5、修改完成后，可以点击应用、完成按钮对爆炸进行修改完成

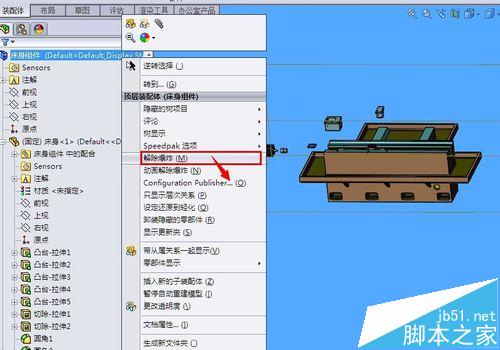

6、在右边的设计树中床身组件点击右键，选择解除爆炸

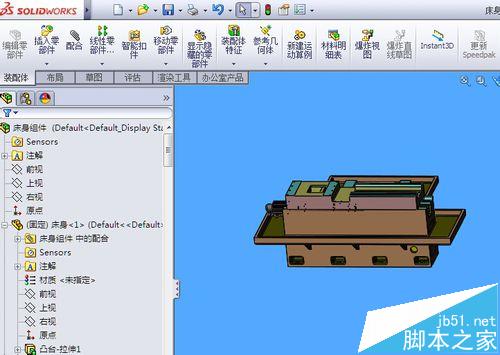

7、爆炸解除后，回复到装配体原样。
8、我们需要将装配图进行视频的演示，选择设计树中尾架装配体，并点击右键。找到动画解除爆炸。
9、会出现动画控制器按钮，点击播放可以进行预览，预览完成后点击生成视频，并保存
