Catia有着功能强大的曲面设计功能，在三维建模中深受大家的喜爱。Catia也拥有非常完善的零件设计。在利用Catia建模时，有时候需要在曲面设计和零件设计之间相互切换，并使最终绘制好的曲面及曲面接合体（也称片体）转化为实体零件。怎样才能将曲面及片体转化为实体零件呢？本经验带你解决这个问题！
一、简单曲面转化为实体

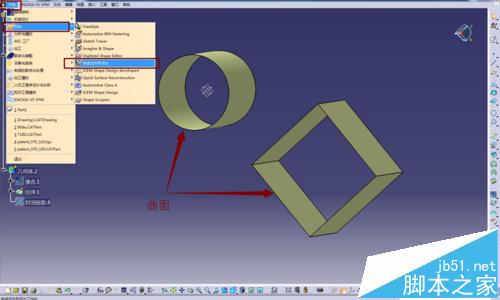

1、打开Catia，打开已经画好的简单曲面（这里以一个圆柱面和一个长方形拉伸成的柱面为例来说明）。曲面一般是在【 创成式设计】 里绘制的。

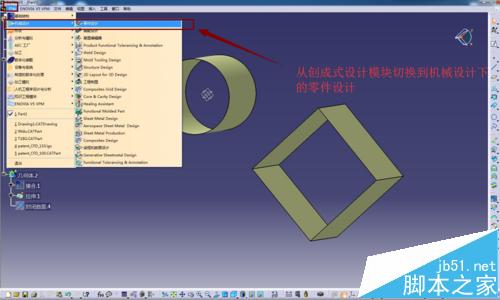

2、要将曲面转化为实体零件，需要从创成式设计模块转变到零件设计模块。点击【开始】，选择【机械设计】，选择【零件设计】，进入到零件设计界面。
3、点击Catia界面中的【封闭曲面】按钮（若找不到，可点击【插入】→【基于曲面的特征】→【封闭曲面】）。选择要封闭的曲面（圆柱面和拉伸），然后点击确定。

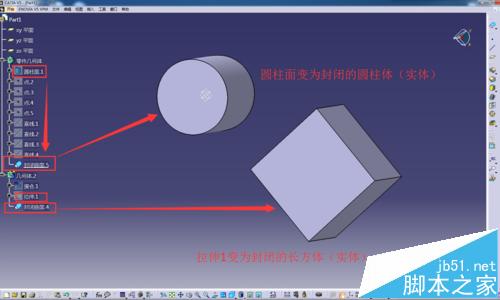

4、之后，隐藏圆柱面和拉伸，即可看到圆柱面生成的封闭曲面和拉伸面生成的封闭曲面。它们均为实体零件（即内部为实心）。
二、曲面转化为厚曲面（实体）

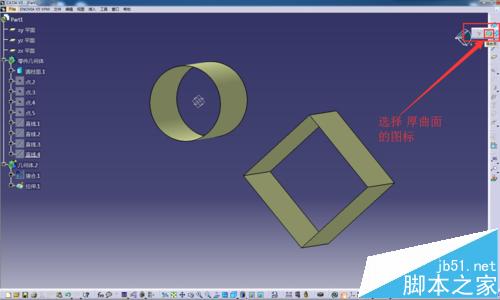

1、还是以上面的圆柱面和拉伸面为例。进入到【零件设计】界面，找到【后曲面】的按钮。单击该按钮（该按钮与【封闭曲面】处于同一个子集）。

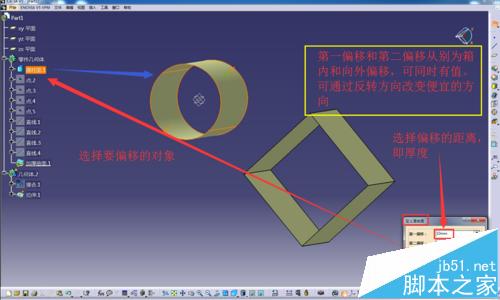

2、在弹出的对话框里，选择要偏移的对象（圆柱面和拉伸面）。选择偏移的距离。偏移距离分为第一偏移和第二偏移，分别对应向内偏移和向外偏移，可同时有值，可仅一个有值。还可通过反转方向按钮改变偏移的方向。
3、选择好对象，设置好距离，点击确定，并隐藏圆柱面和拉伸面，即可看到偏移后得到的厚曲面，它们均为实体。

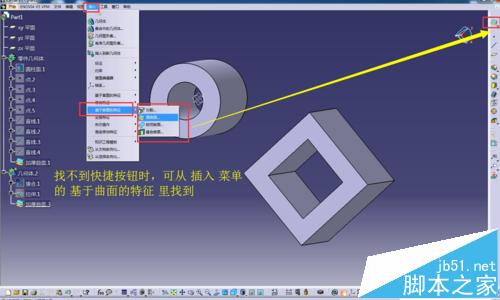

4、如果找不到【厚曲面】的按钮，可以点击【插入】→【基于曲面的特征】→【厚曲面】找到该操作。
三、接合（片体）转化为实体

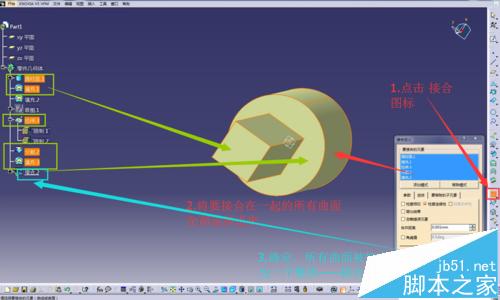

1、进入到【开始】→【形状】→【创成式设计】界面。点击【接合】按钮，选择要接合的所有曲面，点击确定。

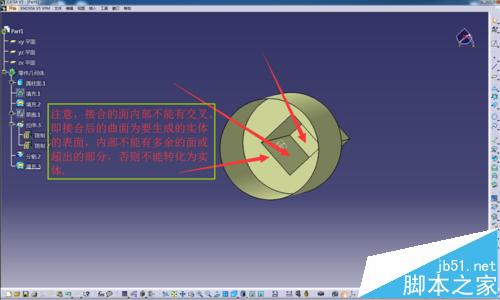

2、注意，接合的面内部不能有交叉，即接合后形成的片体组合为要生成的实体的外表面。内部不能有多余的面或超出的部分，也不能有间隙或漏洞，否则不能生成实体。

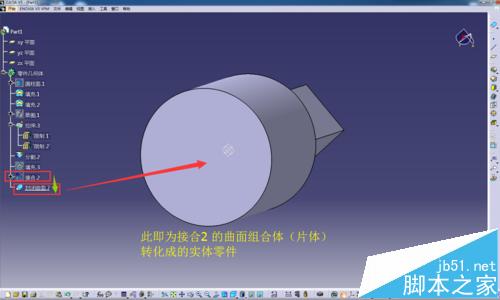

3、之后进入【开始】→【机械设计】→【零件设计】，找到【封闭曲面】按钮，选择刚才的接合为对象，点击确定，即可生成封闭曲面，该封闭曲面为实体。

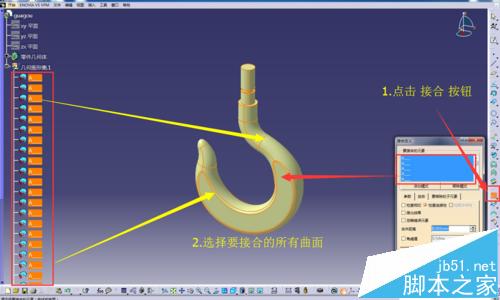

4、对于复杂的曲面，上面的方法同样适用。例如，一个挂钩的曲面外形已经绘制好，将所有的曲面接合。接合的方法同上。

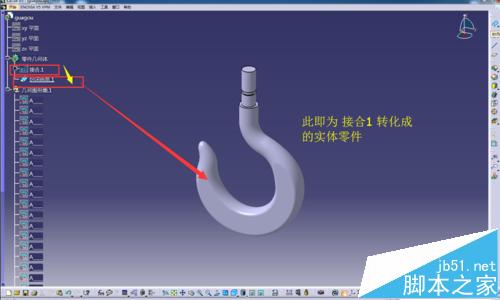

5、之后进入【开始】→【机械设计】→【零件设计】，找到【封闭曲面】按钮，选择刚才的【接合】为对象，点击确定，隐藏【接合】，即可看到生成的实体了。
