本文将介绍如何在Creo2.0中建立直齿轮的参数化模型。所谓参数化模型是指该齿轮模型的模数、齿数等参数可以按需要更改，”Regenerate“后便可得到新的模型。
1、运行Creo，新建一零件，命名为”Cylinder_Gear“。
2、打开参数对话框，建立如下参数：

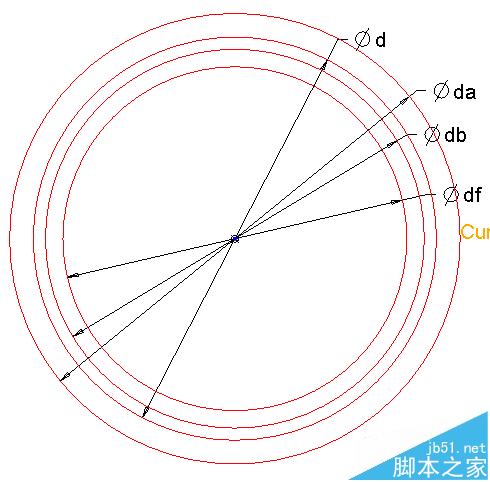

3、建立齿顶圆、齿根圆、分度圆及基圆草绘。
草绘4个圆，完成后，修改4个圆的直径参数为的d、da、df、及db。打开“关系”对话框，输入如下关系式：
4、新建一坐标系，已系统默认坐标系为基准，旋转30°，或其它角度。
5、过坐标系Z轴，建立一基准轴：

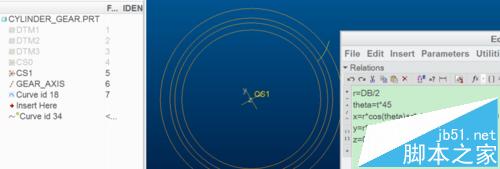

6、建立齿面一侧的渐开线，需输入参数方程：
7、在分度圆和渐开线的交点处建立一基准点：

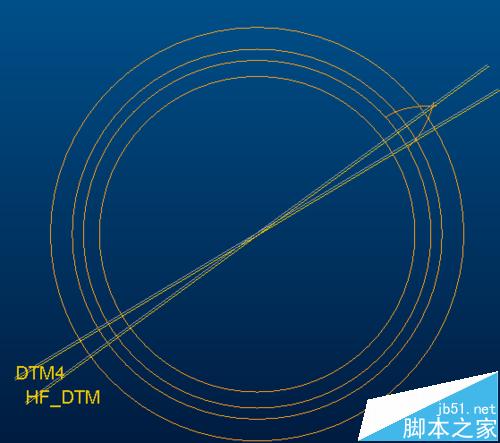

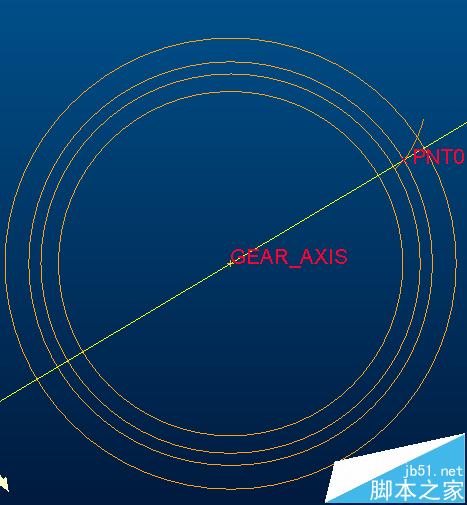

8、过基准轴和基准点建立一基准面：
9、创建渐开线的镜像基准面，与上一步创建的基准面夹角360/4/Z：
10、镜像渐开线：

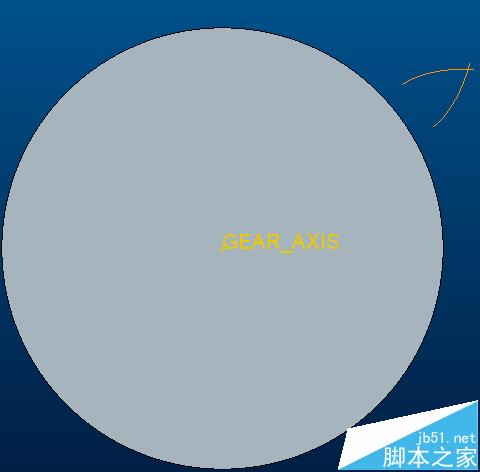

11、以齿根圆为直径，生成如下实体：

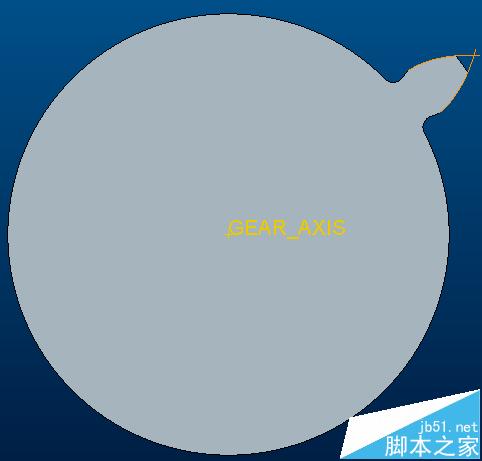

12、参考齿顶圆，渐开线生成单个齿：

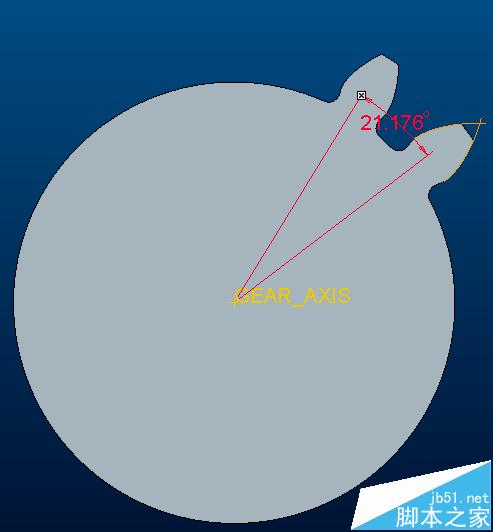

13、旋转上一步生成的齿，角度360/Z：
14、阵列上一步生成的齿，阵列数：Z-1

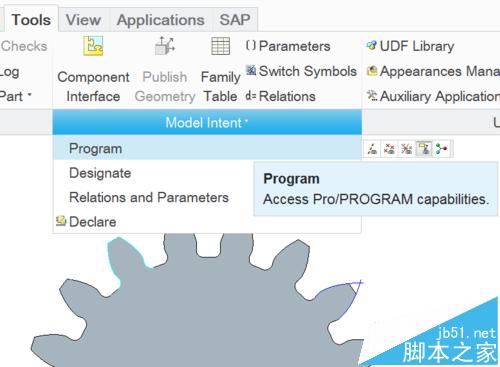

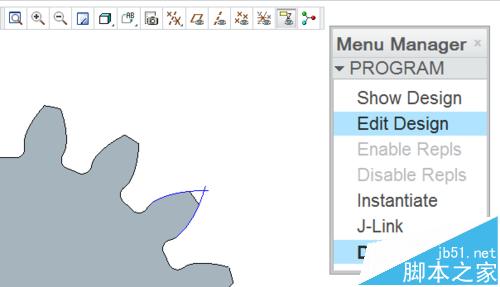

15、设置模数、齿数、齿宽等参数：

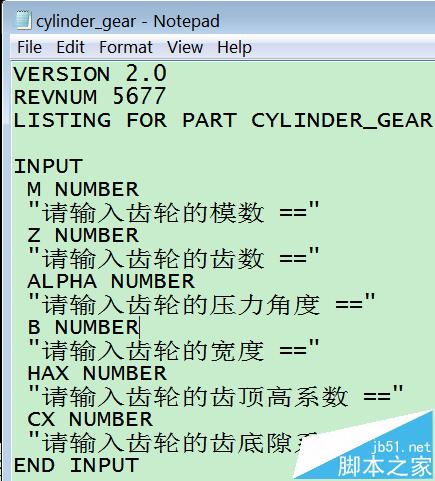

16、在打开的文本编辑器中，键入如下代码（INPUT和 END INPUT之间)，然后保存：

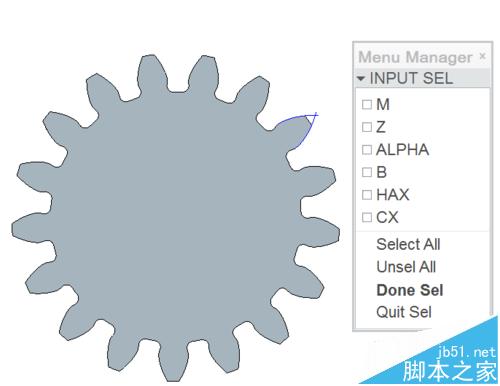

17、以后每次”Regnerate“时，即可更改相关参数而得到不同的齿轮模型：
