我们在使用proe制作工程图时，对于复杂的零件一般要对其进行剖开制作剖视图来方便查看，那么我们该如何制作剖视图呢？今天笔者就给大家展示如何制作剖视图。

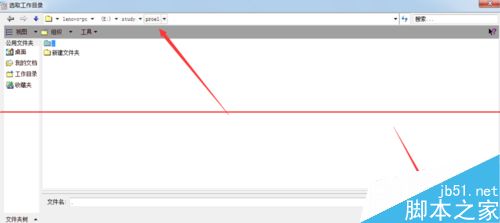

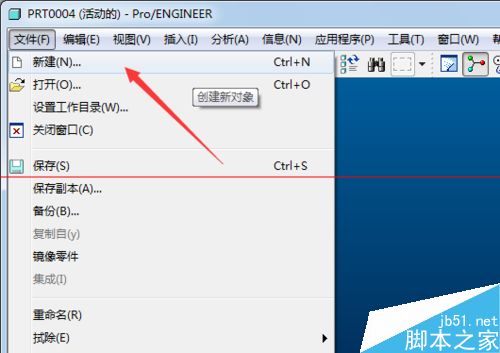

1、打开proe软件，设置工作目录，方便保存零件到自己设置的文件夹，养成良好的工作习惯

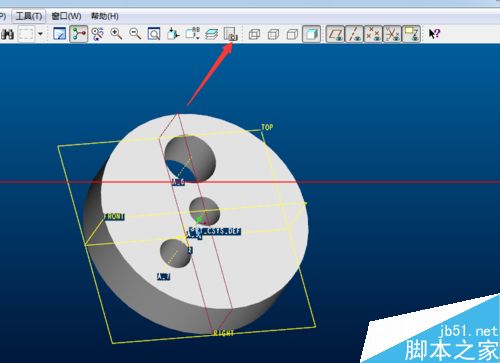

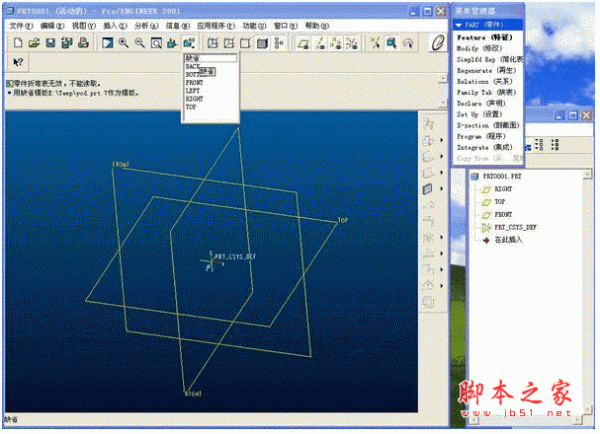

2、打开自己将要进行剖切的零件，在工具栏中找到视图管理器，如下图的一个图标，图中箭头指示出

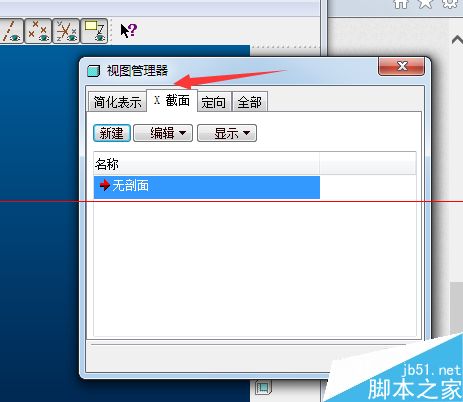

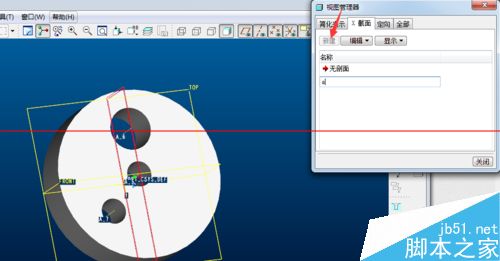

3、打开视图管理器，出现一个对话框，找到X截面并点开，如图中箭头所示。然后点击新建，并对剖视图进行命名，本例输入a,

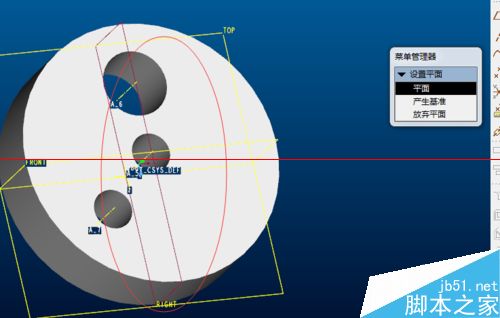

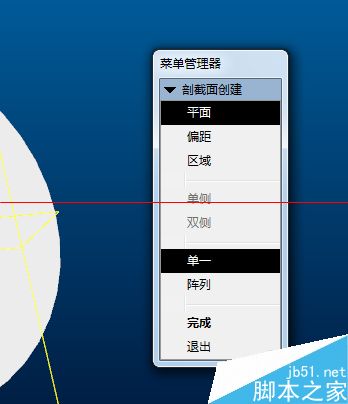

4、然后回车，出现如图所示对话框，单击完成，之后出现图二中的对话框，点击平面，然后选择图中红色圆圈中的平面，因为该平面经过其中两个圆的中心。
5、按照第三步打开视图管理器并切换到X截面，发现已经有了一个名A的截面，鼠标双击，会发现零件被剖切了，如下图所示，说明你已经成功创建了一个截面，并将零件剖切。

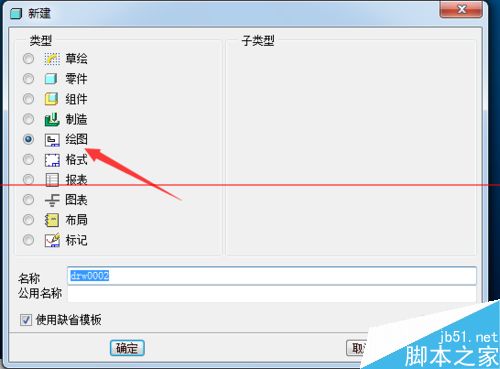

6、如下图所示创建工程图。新建---选绘图----选个模板，生成该零件的工程图，如下图第三张图所示

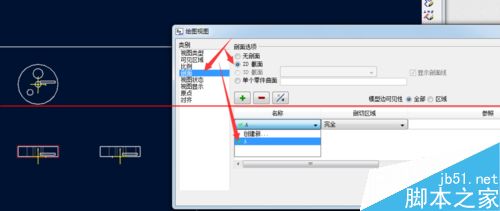

7、双击如图中圆圈中的视图，出现图中的对话框，在对话框中依次找到剖面，然后选中2D截面，再如图中箭头所示，找到新创建的A截面，绿色对勾表示该截面对该视图可用，如果为红色X，表示该截面对该视图不起作用，需要重新换个视图

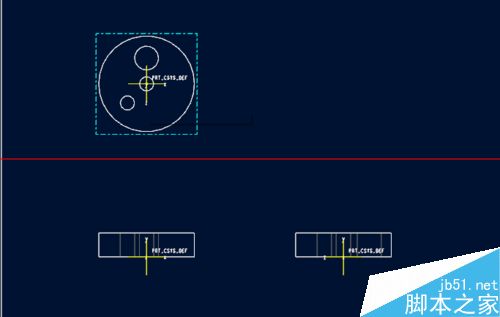

8、确定以后，被剖切的工程图如下图红色圆圈所示。
注意事项：
1、选对剖切视图的方向。
2、选择合理的截面。
