多线是一种由多条平行线组成的组合对象。平行线之间的间距和数目是可以调整的，多线常用于绘制建筑图中的墙体、电子线路图等平行线对象。这篇问斩给大家讲解如何在AutoCAD2008中绘制与编辑多线。
绘制多线
选择“绘图”|“多线”命令，或在命令行输入MLINE命令，可以绘制多线。执行MLINE后，命令行显示如下提示信息：
当前的设置：对正=上，比例=20.00，样式=STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]:
使用“多线样式”对话框

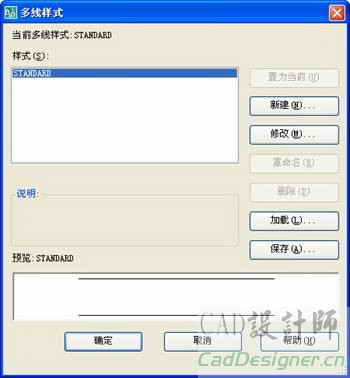

选择“格式”|“多线样式”命令(MLSTYLE)，打开“多线样式”对话框。可以根据需要创建多线样式，设置其线条数目和线的拐角方式。
创建多线样式

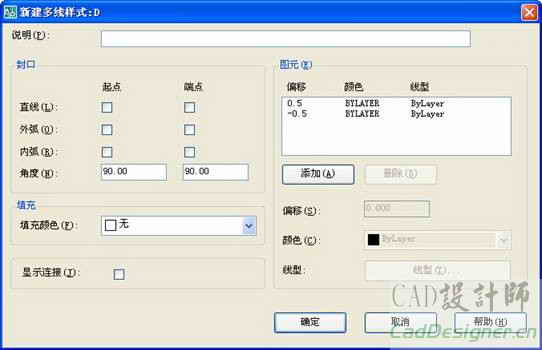

在“创建新的多线样式”对话框中，单击“继续”按钮，将打开“新建多线样式”对话框，可以创建新多线样式的封口、填充、元素特性等内容。
编辑多线

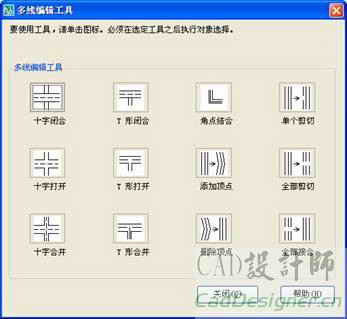

多线编辑命令是一个专用于多线对象的编辑命令，选择“修改”|“对象”|“多线”命令，可打开“多线编辑工具”对话框。该对话框中的各个图像按钮形象地说明了编辑多线的方法。
样条曲线是一种通过或接近指定点的拟合曲线。在AutoCAD中，其类型是非均匀关系基本样曲线(Non-Uniform Rational Basis Splines, NURBS)，适于表达具有不规则变化曲率半径的曲线。今天教大家两个关于曲线的处理方法：绘制样条曲线和编辑样条曲线。
编辑样条曲线
选择“修改”|“对象”|“样条曲线”命令(SPLINEDIT)，就可以编辑选中的样条曲线。
样条曲线编辑命令是一个单对象编辑命令，一次只能编辑一条样条曲线对象。执行该命令并选择需要编辑的样条曲线后，在曲线周围将显示控制点，同时命令行显示如下提示信息。
输入选项 [拟合数据(F)/闭合(C)/移动顶点(M)/精度(R)/反转(E)/放弃(U)]:
徒手绘制图形
在autocad 2008中，可以使用“绘图”|“修订云线”命令绘制云彩对象，并可使用“绘图”|“区域覆盖”命令绘制区域覆盖对象，它们的共同点在于可以通过拖动鼠标指针来徒手绘制。
绘制修订云线
绘制区域覆盖对象
绘制区域覆盖对象
选择“绘图”|“区域覆盖”命令(WIPEOUT)，可以创建一个多边形区域，并使用当前的背景色来遮挡它下面的对象。执行该命令时，命令行显示如下提示信息。
指定第一点或 [边框(F)/多段线(P)] <多段线>。
