此次三维CAD教程是基于笔者丰富的厨卫设计经验，跟大家分享用中望3D轻松绘制吊码盒CAD模型。吊码是家具行业设计师经常接触到的一种橱柜配件，通过中望3D的混合建模内核，能够在进行CAD设计时实现实体与曲面的自由交互，从而保证吊码的CAD设计事半功倍。同时，中望3D独有的“边学边用”功能，能够让初学者很快就掌握三维CAD软件的设计要领，这也是笔者接触中望3D后能够迅速运用于实际CAD设计的重要原因。接下来，就跟大家介绍具体的三维CAD设计思路：

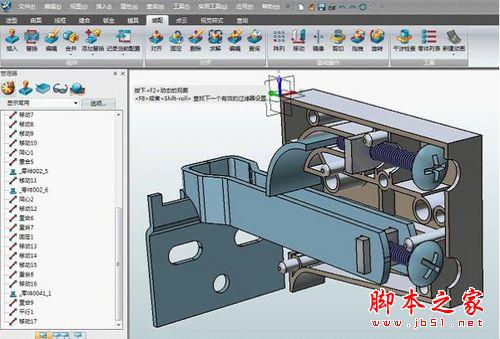

图1
启动中望3D程序(
下载地址:
https://www.jb51.net/softs/63862.htm)，单击零件/装配，命名吊码盒，新建一个文件。
在基础造型工具栏单击“插入草图”，在左侧管理器窗口中单击确认，即可进入默认的XY坐标工作界面（XY坐标平面）。

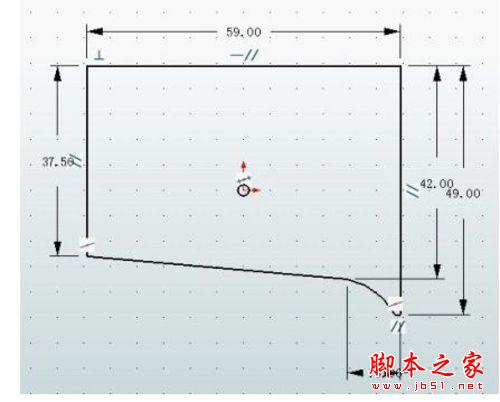

采用草图工具栏之直线和圆弧两个命令，绘制吊码盒外沿形状草图线，接着在标注工具栏中单击标注，采用尺寸驱动技术，精确调整至需要的尺寸及形状（图2），然后退出草图。在这里，需要注意的是，采用尺寸驱动技术，有时候会造成整个或者局部草图线条倾斜、变形等问题，如何解决呢？这就要用到中望3D约束工具栏的“固定”系列命令了，只需将几条已经确定好的某条线或圆或点固定即可，中望3D约束固定功能在复杂的绘图情况下非常实用。
图2

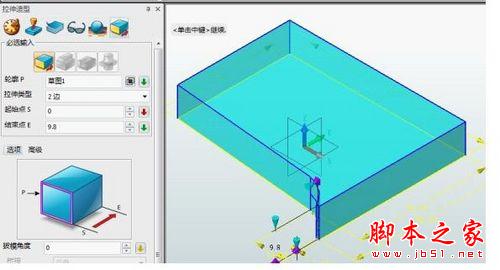

在基础造型工具栏单击拉伸命令，选择吊码盒草图线，在左侧的管理器窗口中参考下图输入相应的参数值，单击确定即可拉伸出实体（基体）模型（图3）。
图3
再次单击“插入草图”，点亮吊码盒实体（基体）模型表面，单击确定进入草图界面。
在工具栏单击“参考几何体”命令，鼠标左键点选吊码盒实体（基体）模型外沿轮廓线作为绘图基准，接着单击草图工具栏之“圆”的命令，绘制草图圆，按前文所述采用尺寸驱动技术以外沿轮廓线为基准，精确调整各个圆的位置和直径，并约束固定。然后采用直线、圆弧和偏移命令，绘制内部结构草图，并以外沿轮廓线和圆为基准，尺寸驱动精确调整草图线的位置。

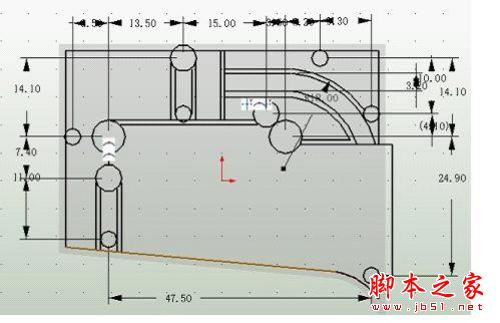

在修改工具栏中，使用单击修剪和延伸修剪两个命令，可修剪多余草图线或者延伸草图线，结果如图4。需要提醒的是，这么多的草图线一定要衔接准确且封闭，千万不能“漏气”，否则会影响下一步的实体建模，变成曲面建模了，这一点要注意。然后退出草图，进入下一步建模程序。
图4

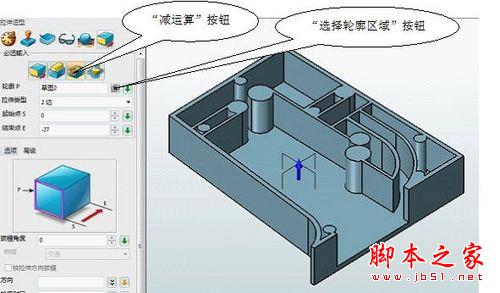

单击“拉伸”命令，点亮草图线，在左侧管理器窗口中，勾选“减运算”，点击“选择轮廓区域”按钮，接着鼠标左键在实体模型点亮需要拉伸的面，然后点确定返回，在左侧管理器窗口中参考下图输入相应的参数值，单击确定即可形成被挖空的实体模型（图5）。这里要着重说明一下“选择轮廓区域”的用途，当草图线条复杂且形成多个不同区域的面，有的面要拉伸，有的面不需要拉伸，怎么办？这就用到中望3D的“选择轮廓区域”功能了，只需点亮需要拉伸的面即可。另外，中望3D的“减运算”与中望CAD“差集”功能相同，唯名称不同。
图5

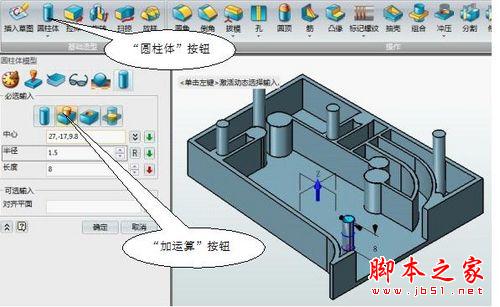

单击基础建模之“圆柱体”命令，将光标移到实体模型点击圆的平面，单击鼠标右键出现对话框，点选“曲率中心”，然后再次点击圆的轮廓线自动捕捉圆的中心，然后在左侧的管理器窗口中勾选“加运算”，参考下图输入相应的参数值，点确定，结果如图6。
图6

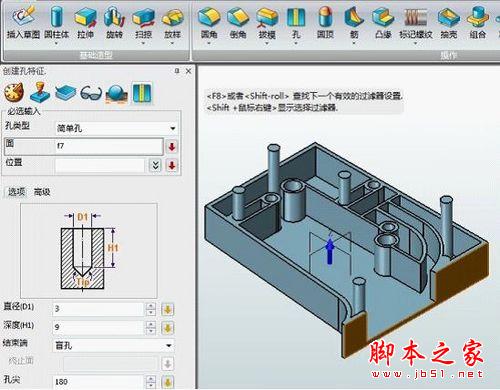

单击操作工具栏之“孔”的命令，在实体模型平面单击，轻轻移动鼠标自动捕捉到圆的中心点，再单击鼠标左键，并在左侧的孔的选项窗口中参考下图输入相应的参数值，点确定，结果如（图7）。
图7

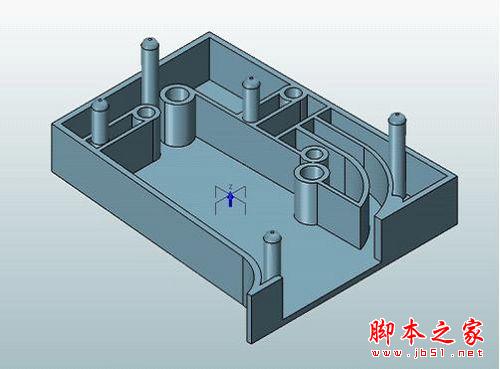

最后，单击操作工具栏之“圆角”命令，圆柱体倒圆角。就可以完成吊码盒实体模型，效果如图8。
图8
欢迎各位朋友也来尝试一下用中望3D绘制吊码盒三维CAD模型，体验一下中望3D高效的混合建模CAD设计，也欢迎家具行业设计师来中望技术社区的三维CAD交流区，共享交流家具行业的三维CAD设计理念和技巧。
