UG12.0中想要创建一个便当盒，该怎么创建呢？我们需要使用到的命令：拉伸、倒圆角、抽壳以及筋板。下面我们就来看看详细的教程。

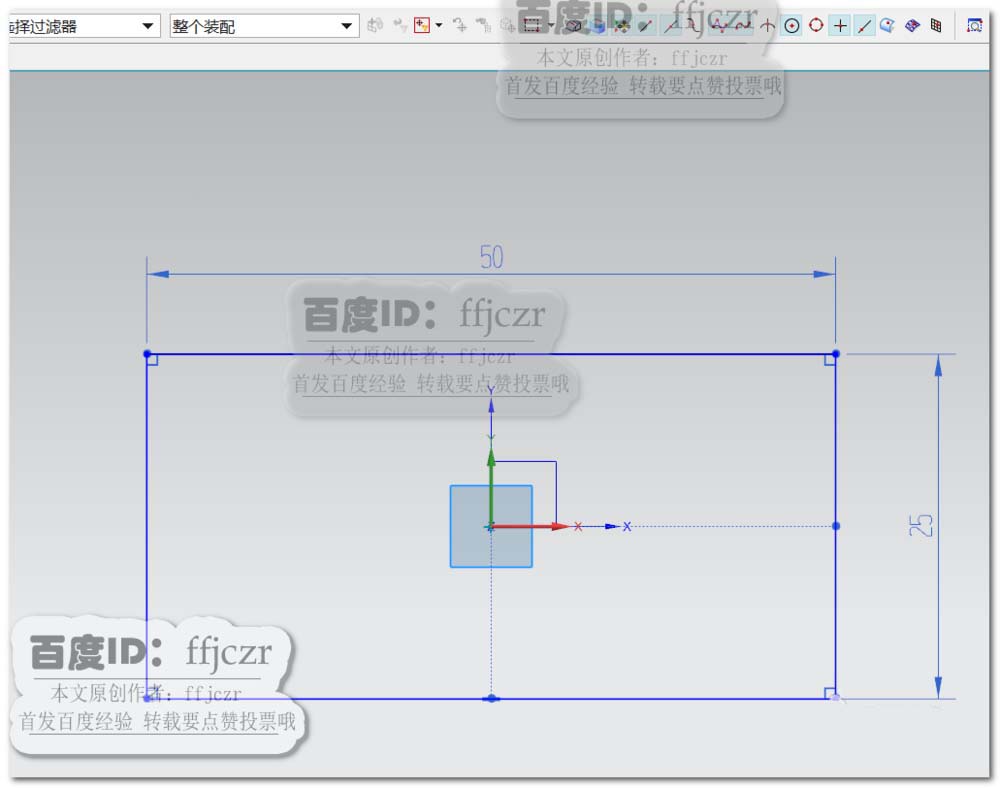

1、用拉伸命令，以XY面为草绘平面，在草绘中，以坐标原点为中心，绘出一个50*25的矩形。如图所示。
2、回到拉伸对话框，指定矢量为Z轴正向，开始值为0，结束值为13，选用从起始限制拔模，角度为-5。确定后得到一个上小下大的拉伸实体。

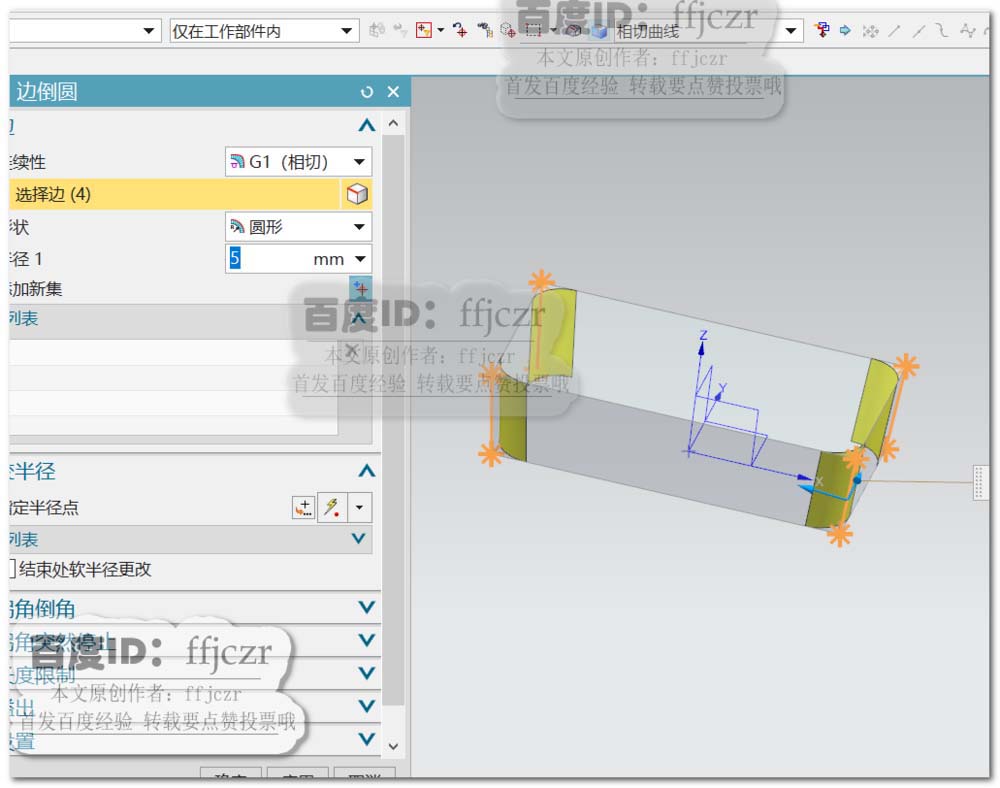

3、选用倒角命令，对拉伸模型的四条竖边进行倒半径为5的圆角；

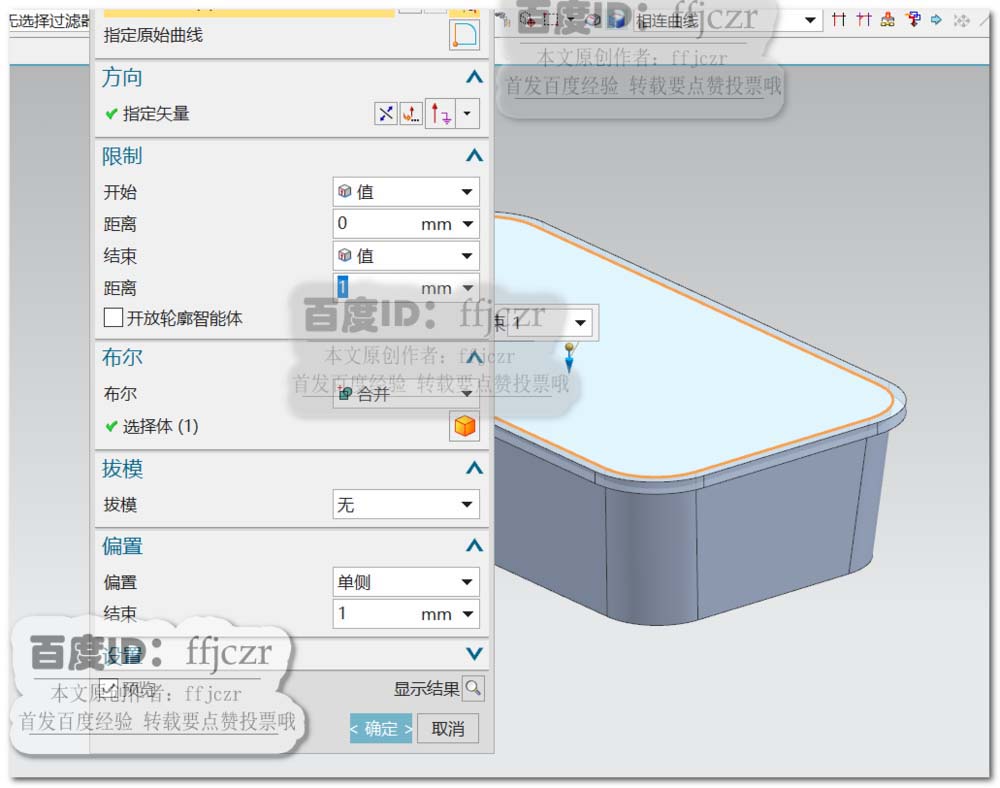

4、选用拉伸命令，截面线为拉伸模型倒圆角后得到的端面轮廓边；指定矢量方向为Z负方向，开始值为0，结束值为1，布尔为合并，选用单侧偏置，值为1.

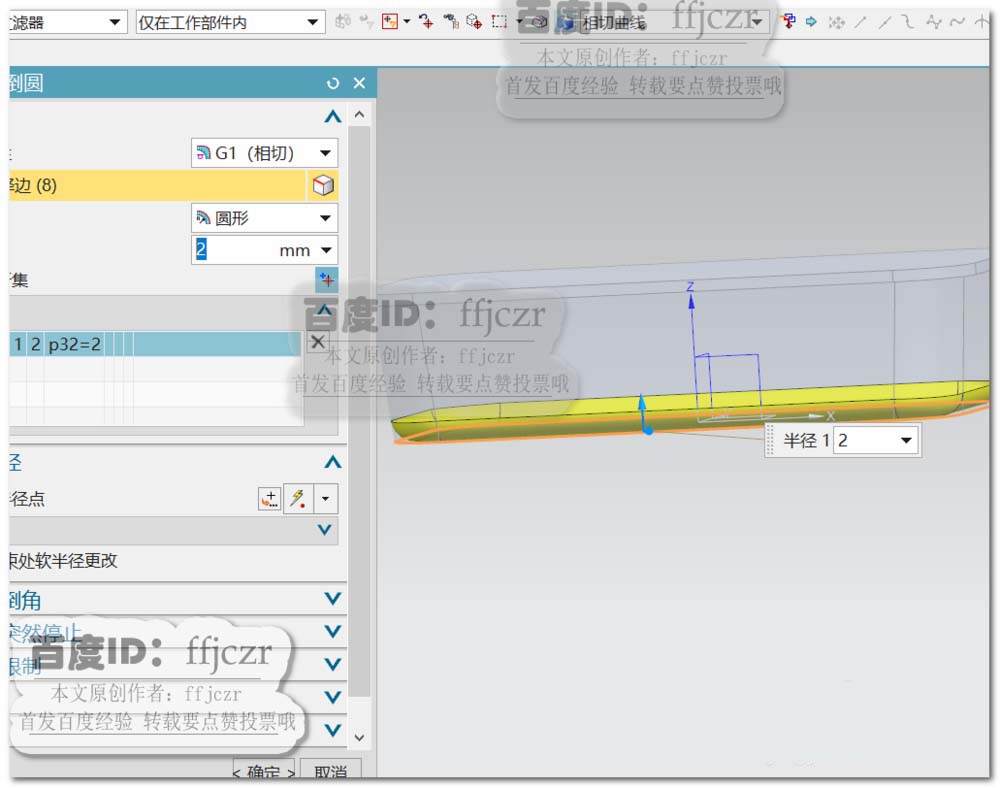

5、对模型底部外边倒半径为2的圆角。

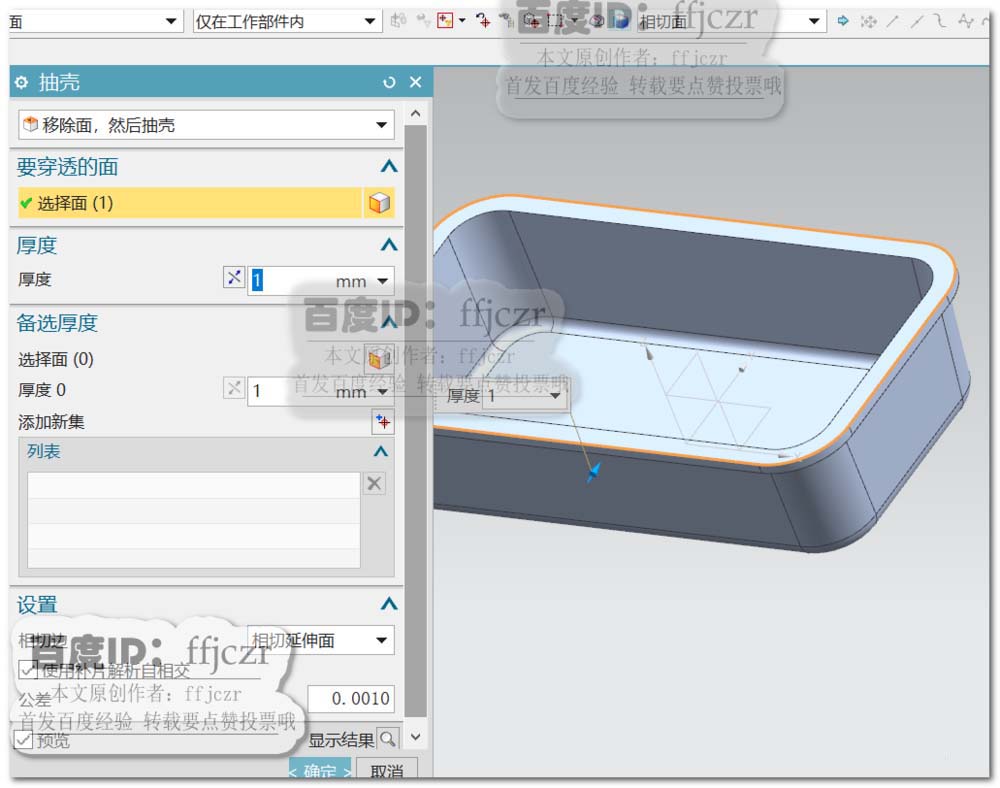

6、选用抽壳命令，移除面为模型的上端面；抽壳厚度为1。

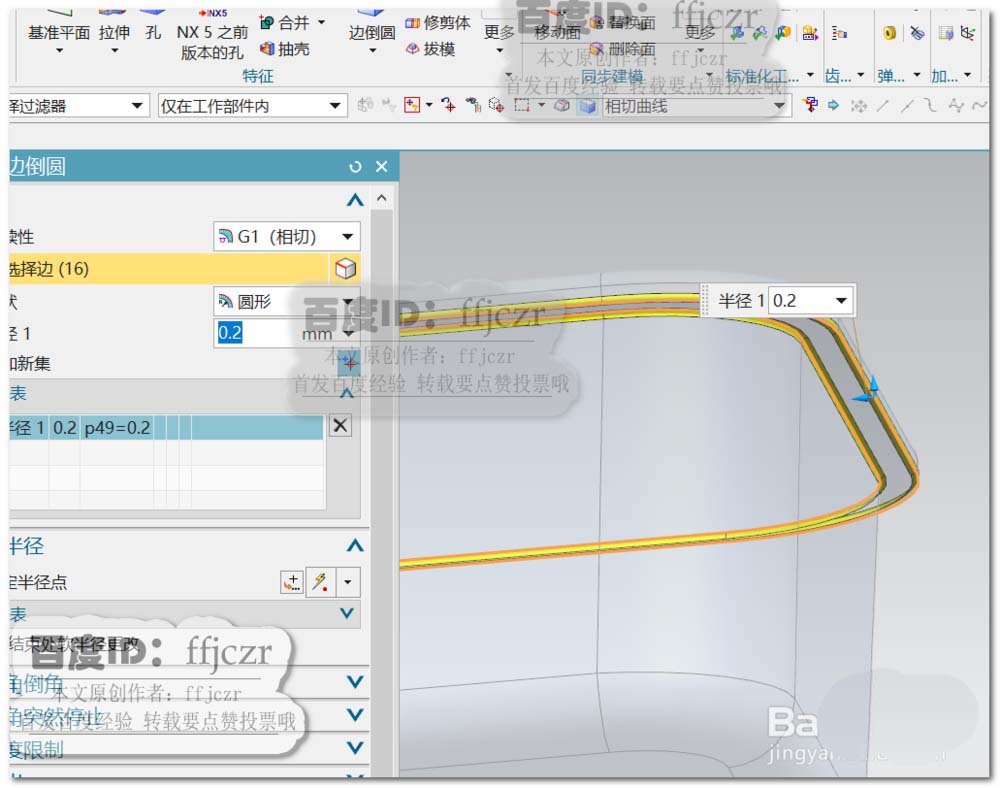

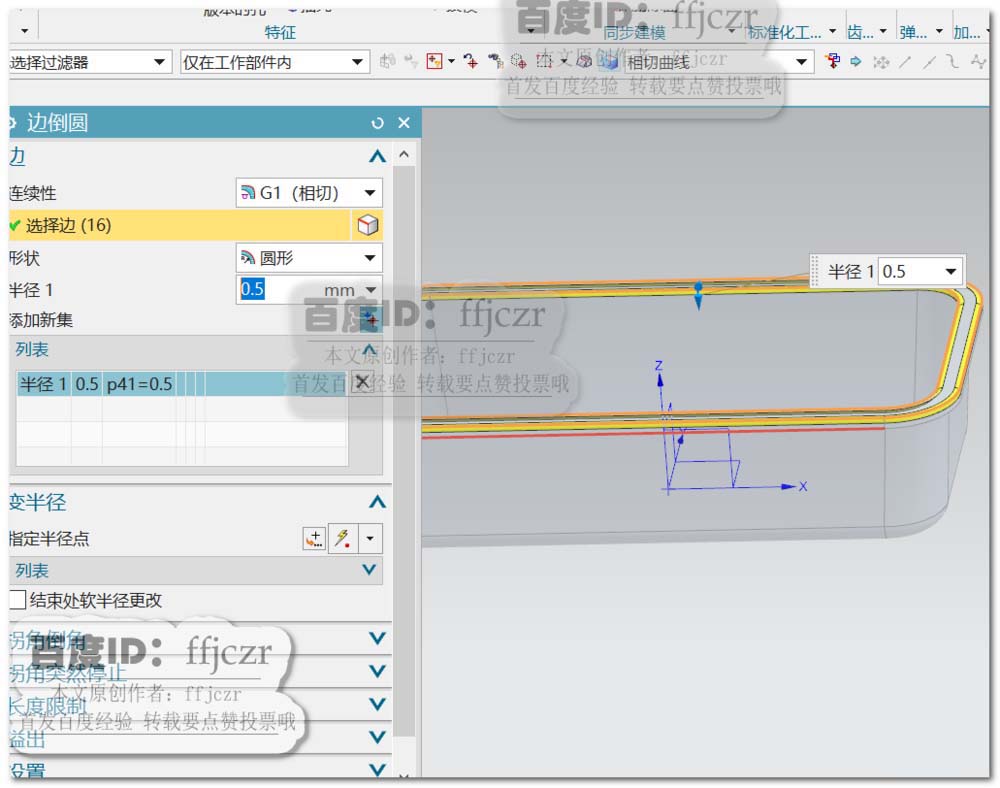

7、对抽壳后模型的边进行倒圆角，如图所示，分别进行二组不同半径的倒圆角，分别为0.5、0.2。

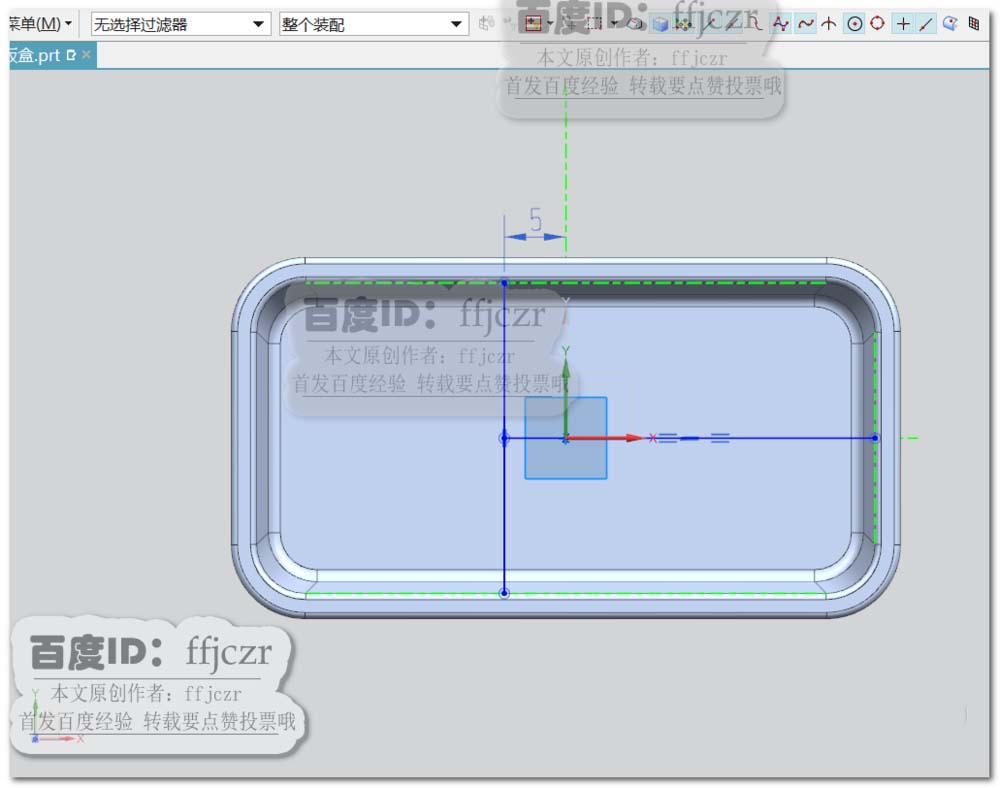

8、选用筋板命令，以XY面为草绘平面。在草绘中，绘出筋板的中心线；如图所示，其中一条筋板中心线在X轴上，另一条筋板中心线与X轴垂直且距离Y轴为5。

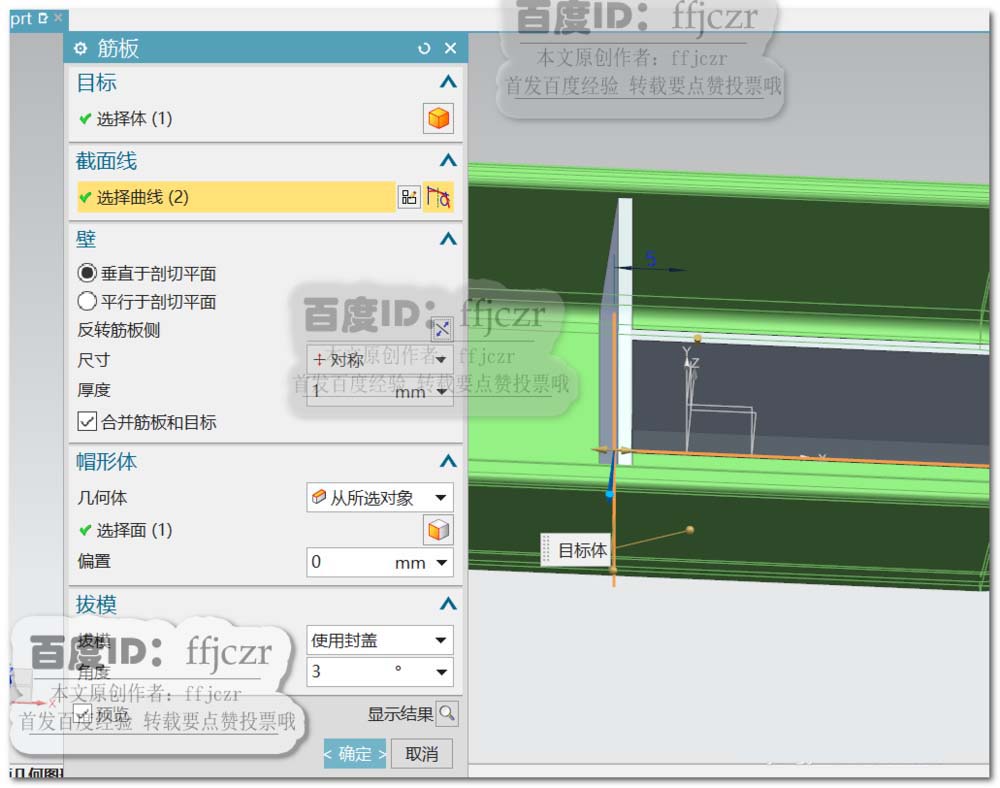

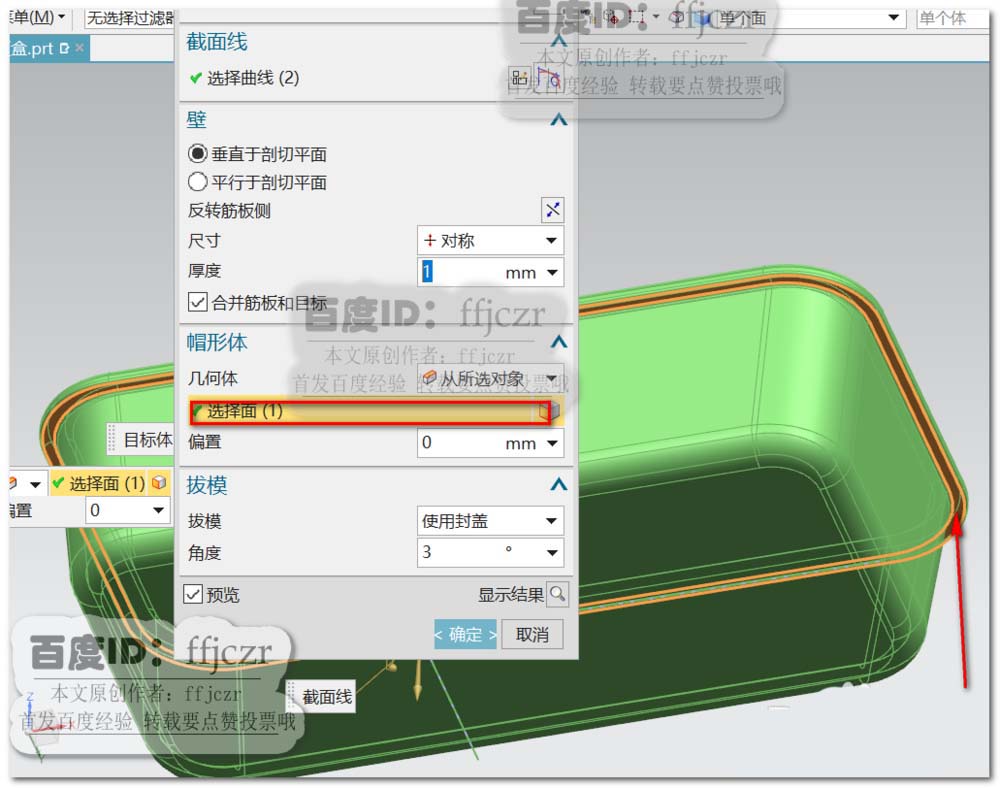

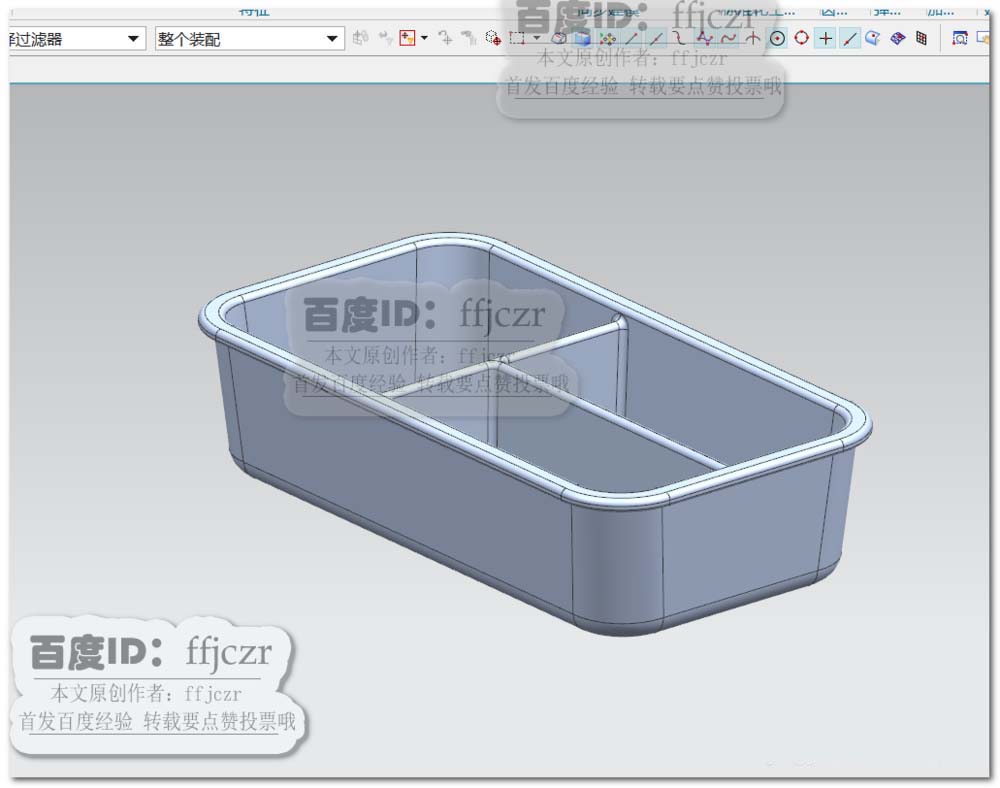

9、回到筋板创建对话框，勾选垂直于剖切平面和合并筋板和目标，筋板尺寸为对称，值为1；帽形体用从所选对象 ，选择的面为盒盖扣位的底面，如图2所示。选用拔模中的使用封盖，角度为3.
10、选用倒圆角命令，对创建的筋板所有边进行倒半径为0.52的圆角。模型创建完成。
