挂片零件经常使用，该怎么制作这个零件呢？在UG中可以在钣金模式中完成其创建，用到的命令：突出块、二次折弯、法向开孔、倒角，下面我们就来看看详细的教程。

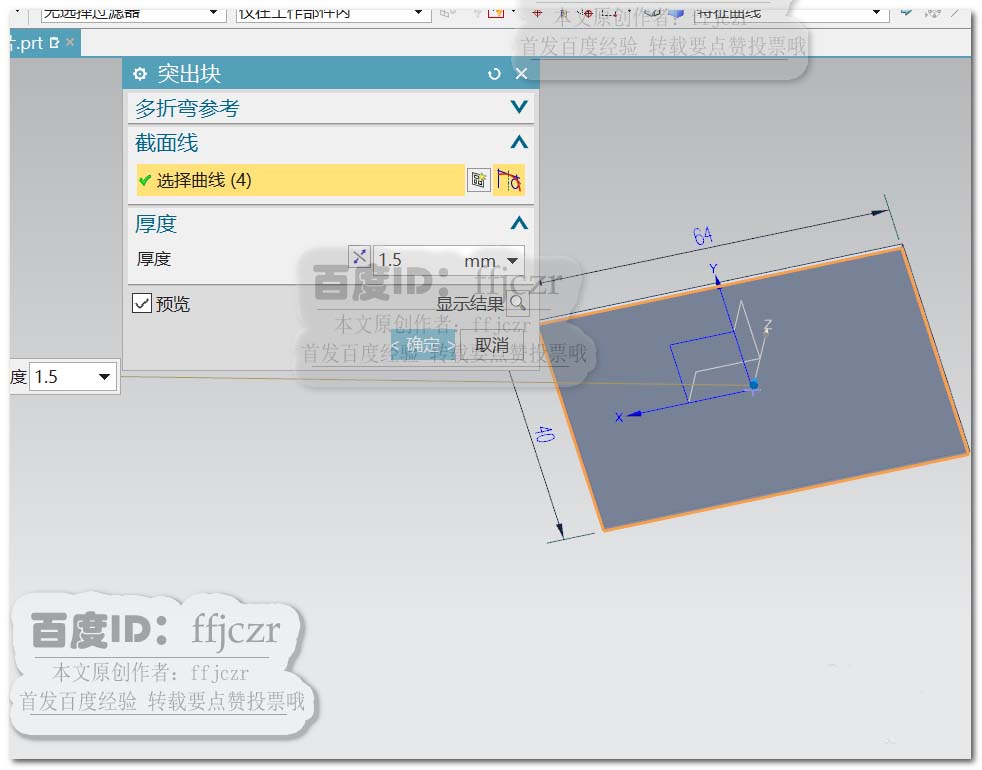

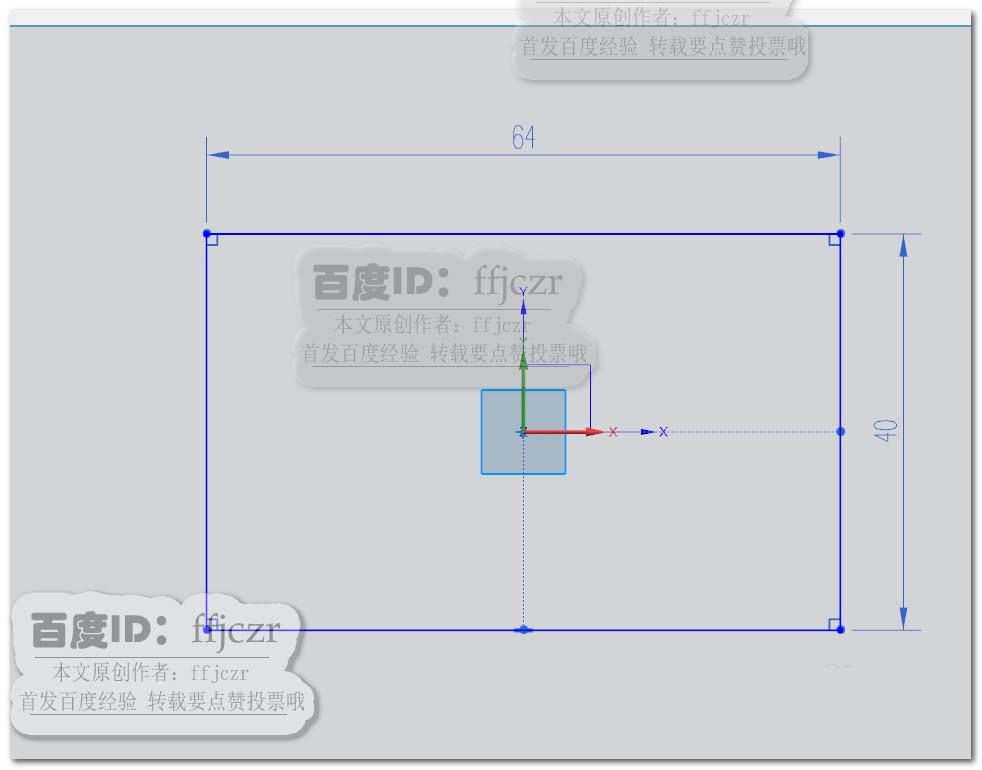

1、在钣金模式中，以XY面作为突出块的草绘平面；在草绘中绘以坐标原点为中心，绘出64*40的矩形。突出块的厚度为1.5.

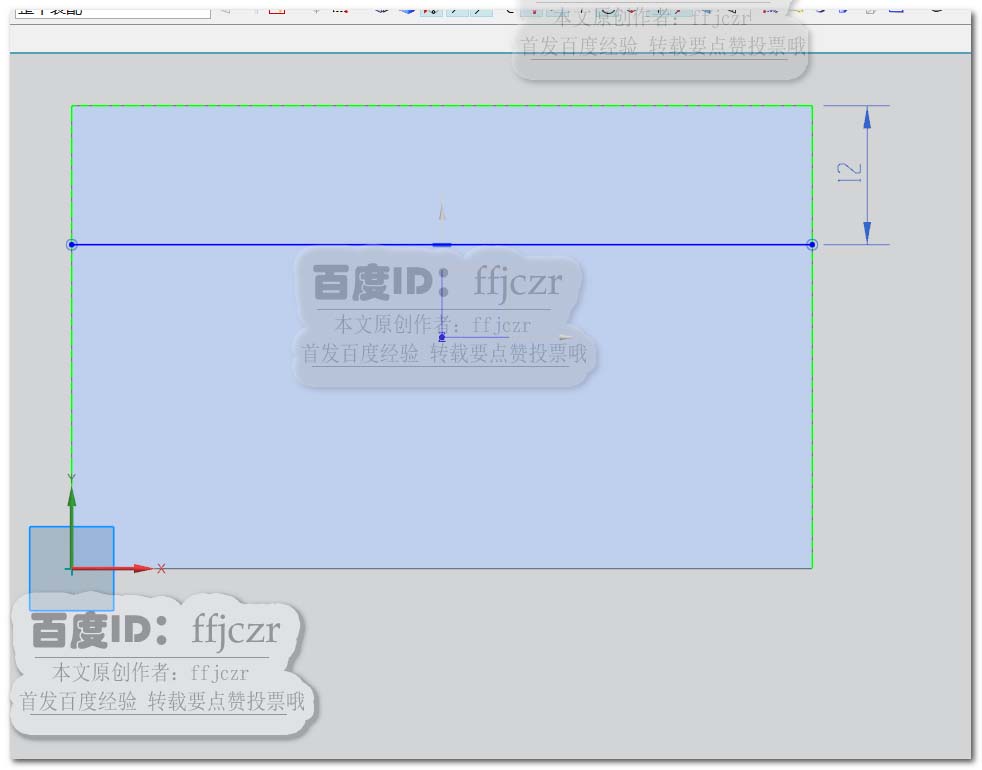

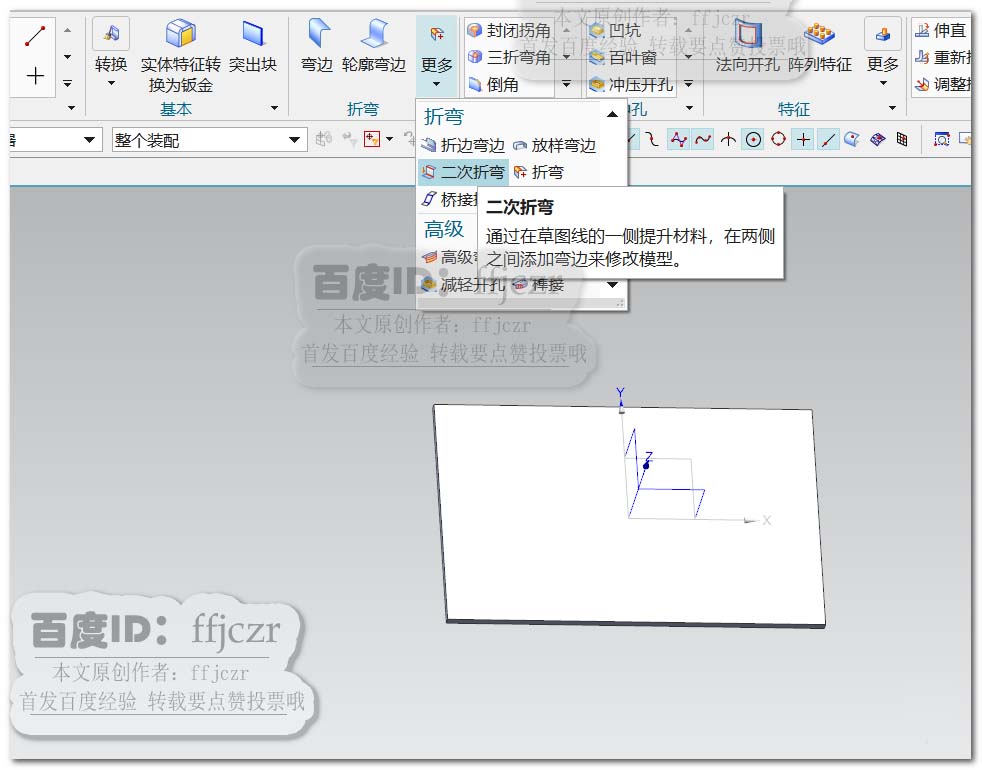

2、选用二次折弯命令，以突出块的上表面为草绘平面；在草绘中绘出二次折弯曲线，一条平行于X轴，端点分别在矩形两边且距离矩形上端边12.
3、回到二次折弯对话框，高度值为6，角度为45度，参考高度为内侧，内嵌为材料内侧，折弯半径为0.1.

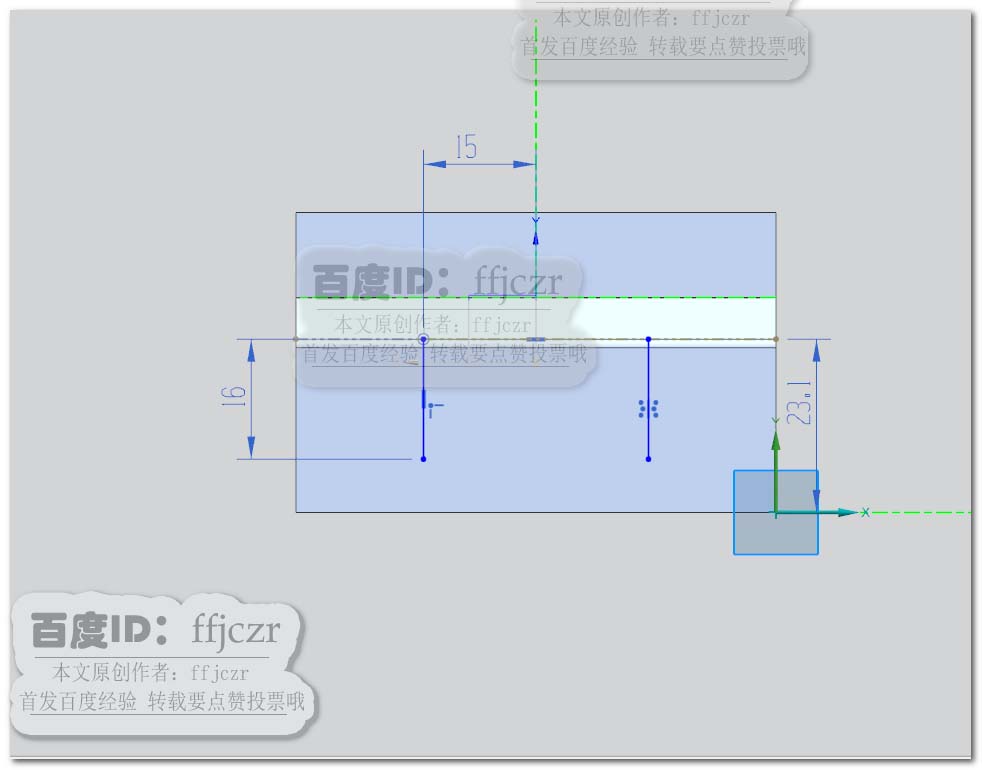

4、选用筋命令，以二次折弯后形成的最大折面为草绘平面；在草绘中绘出筋的中心线，其中心线的一端点在折弯形成原边线上，线与Y轴平行，长度为16，距离Y轴为15.通过以Y轴为中心线，用镜像曲线命令，可以使另一侧得到相应直线。如图所示。

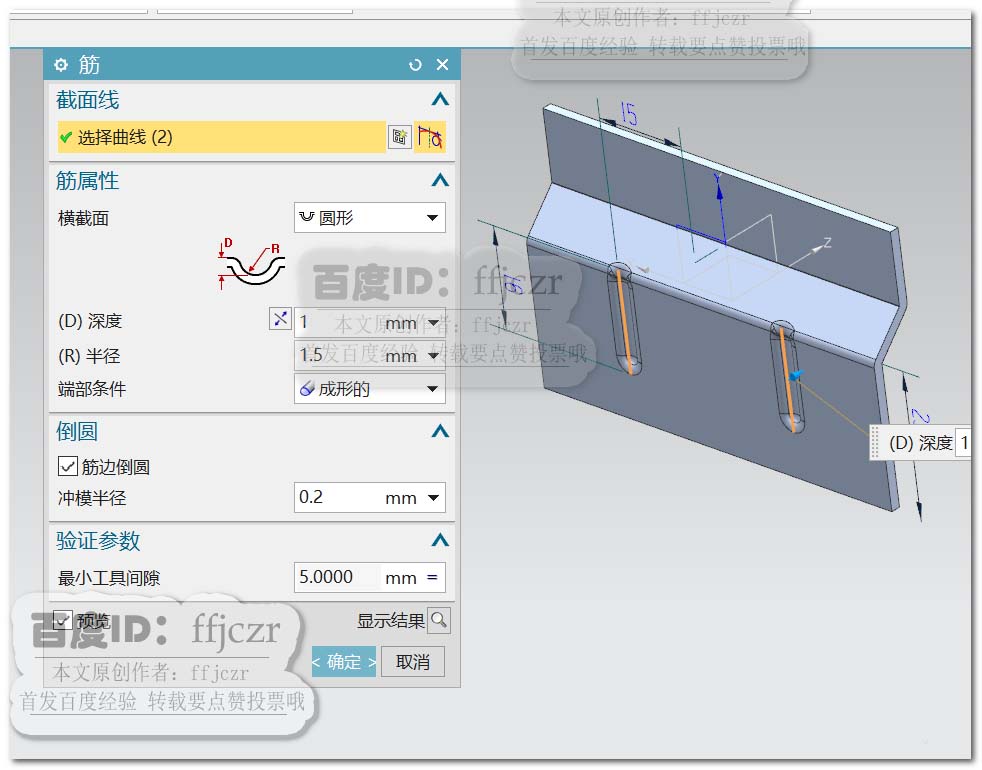

5、回到创建筋对话框中，选用横截面为圆形，深度为1，半径为1.5，端部条件为成形的，冲模半径为0.2.

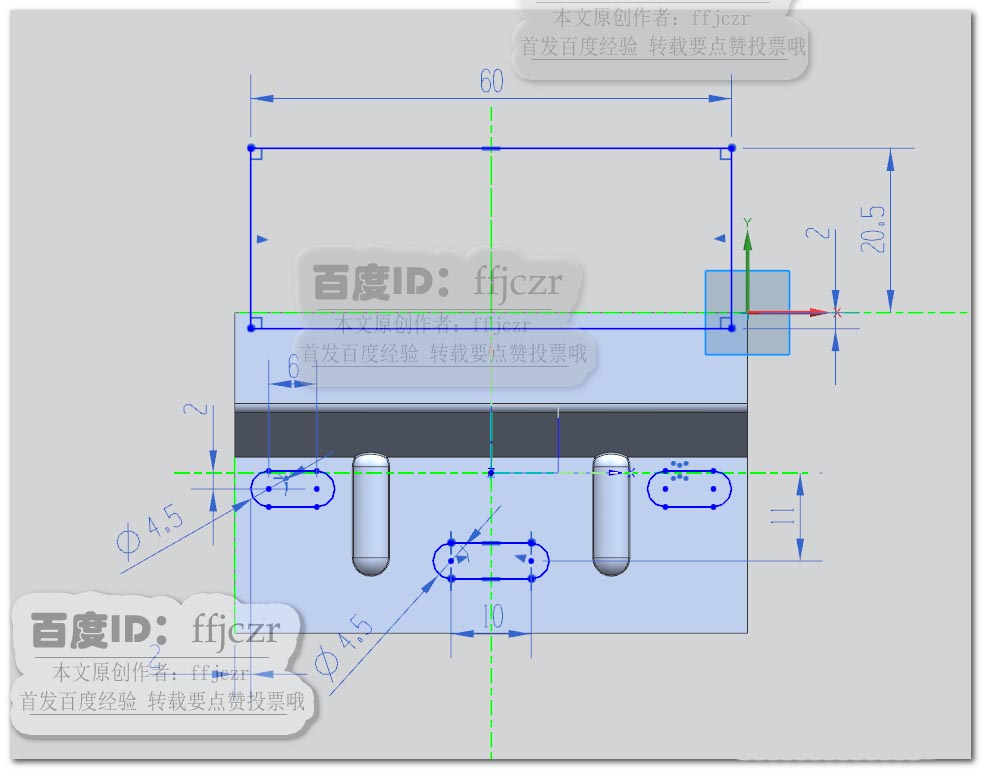

6、选用法向开孔命令，以二次折弯的最凸出表面为草绘平面，在草绘中绘出要去料的轮廓多边形。这里分为二部分去料，其中一部分为用矩形轮廓去料，矩形的长为60，底边距离模型上边为2；其中另一部分为三个两端带圆弧的封闭多边形，其定位尺寸如图所示。在法向开孔对话框中，切割方法用厚度，限制选用贯通。

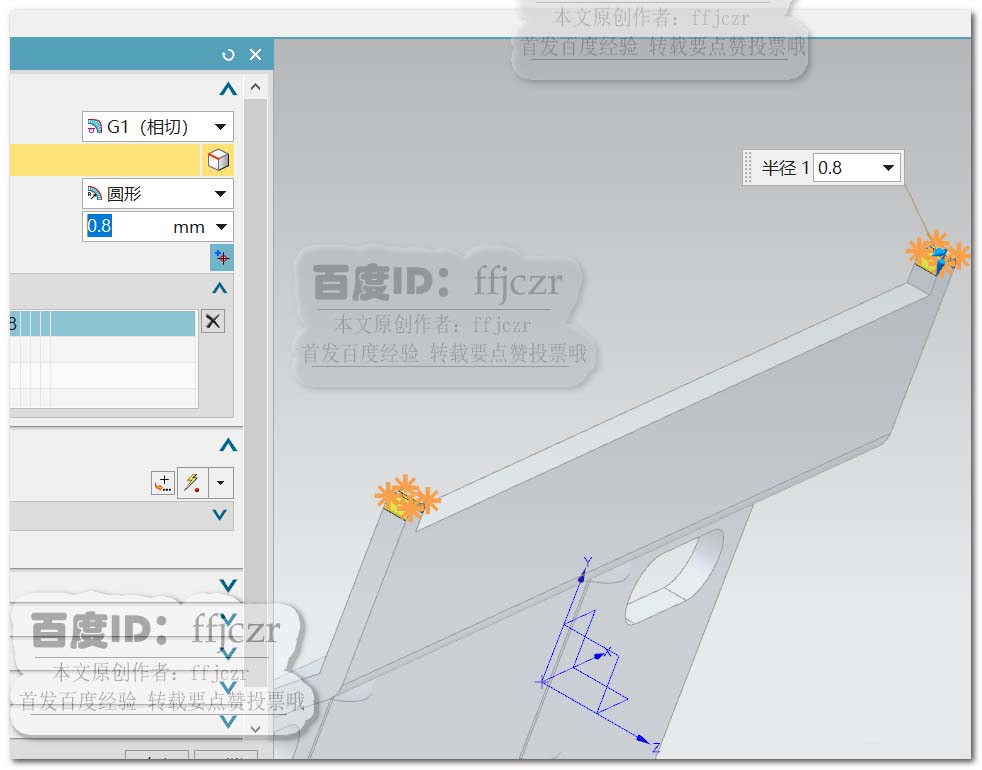

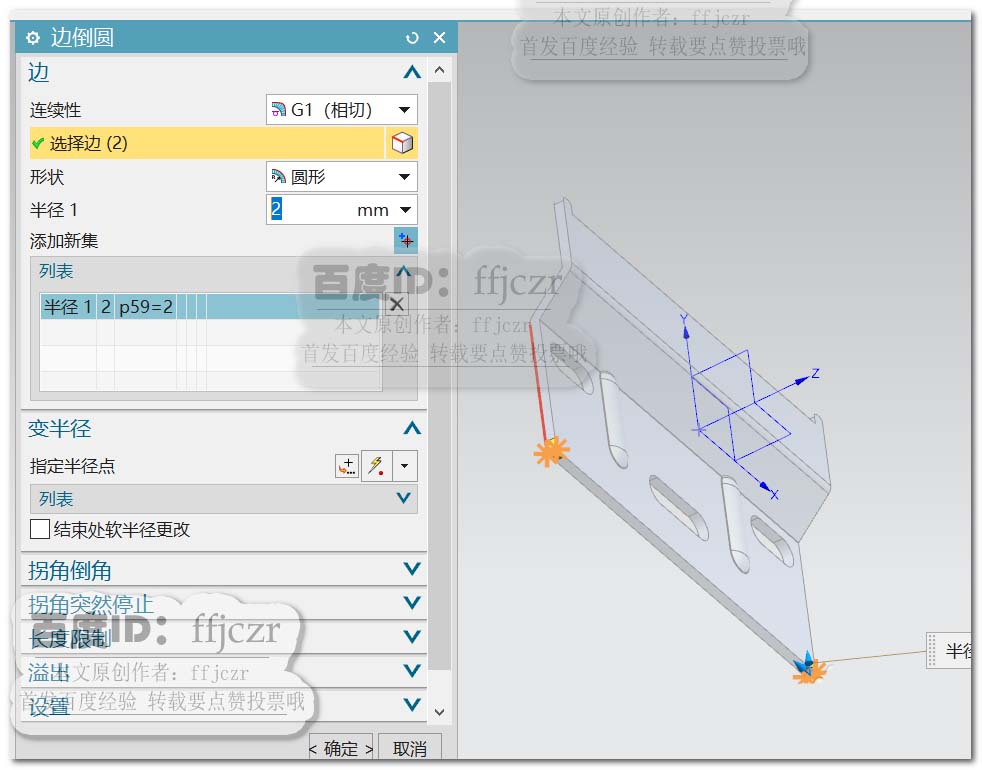

7、选用倒圆角命令，对模型的锐边角进行倒角；其中模型上部两边的止位端倒半径0.8的圆角；下端倒半径为2的圆角。厨柜挂片模型创建完成。
