Proe5.0中想要绘制手机指环扣，该怎么设计这个三维零件模型呢？下面我们就来看看详细的教程。

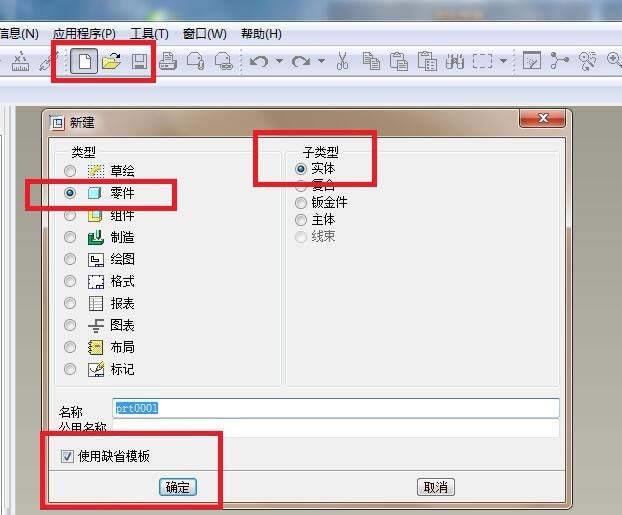

1、如下图所示，打开Pro/e5.0软件，“使用缺省模板新建一个实体零件文件。

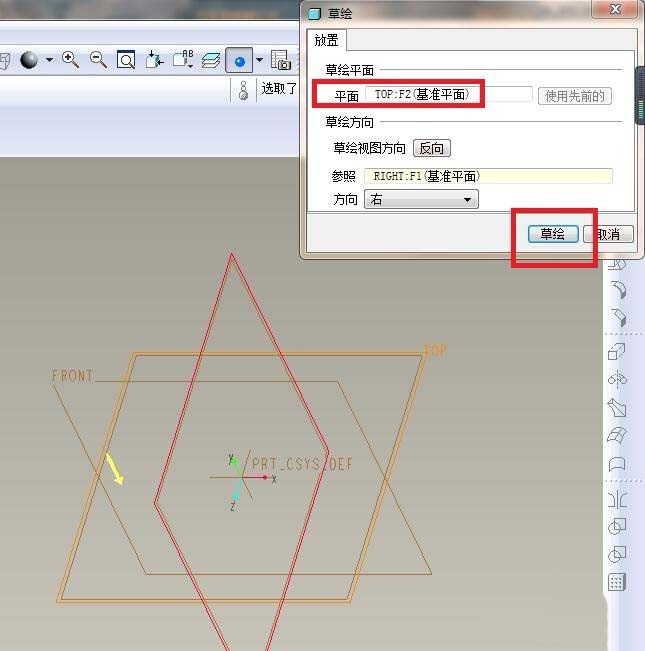

2、如下图所示，执行【拉伸——放置——定义——TOP面——草绘】。
3、如下图所示，进入的草绘环境，首先在横轴上画一条长度100的线，两端点各距离纵轴50，然后分别以两端点为起点向上画一条直线段，长5，然后画圆弧线段，最后“√”完成并退出草绘。

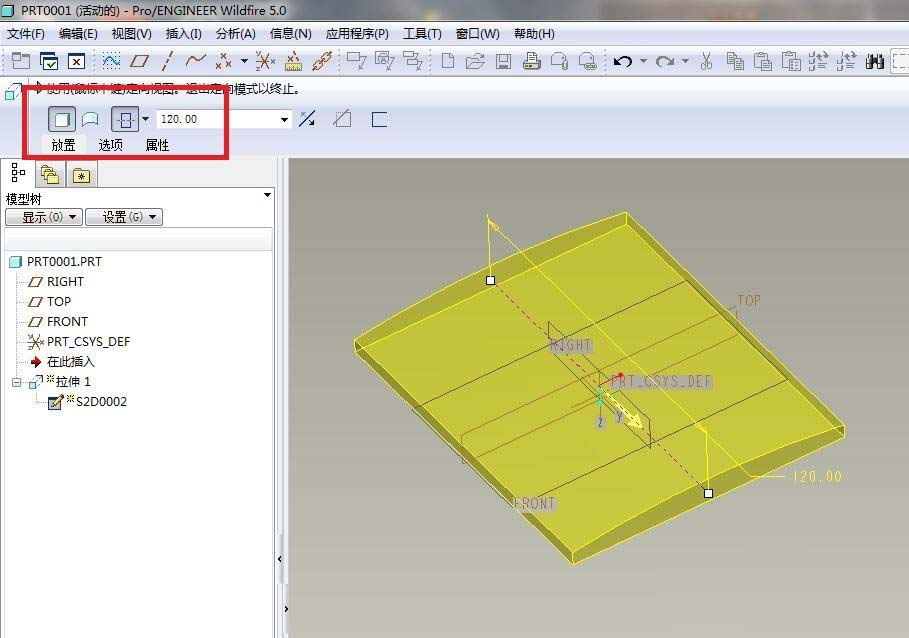

4、如下图所示，软件左上角设置对称拉伸，拉伸距离120，软件右上角“√”完成操作。

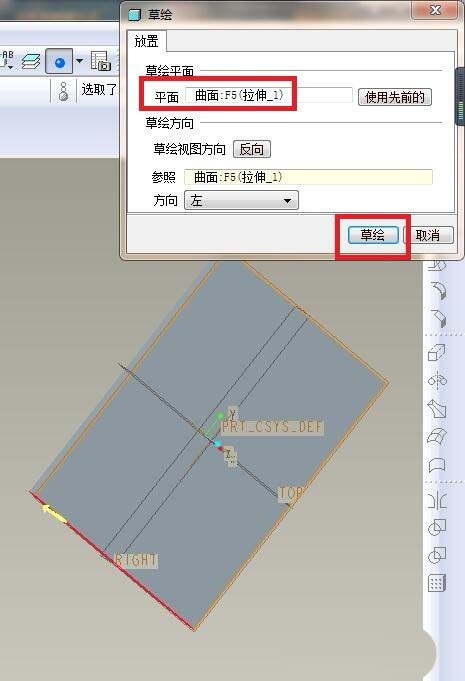

5、如下图所示，执行【拉伸——放置——定义——实体底部平面——草绘】。

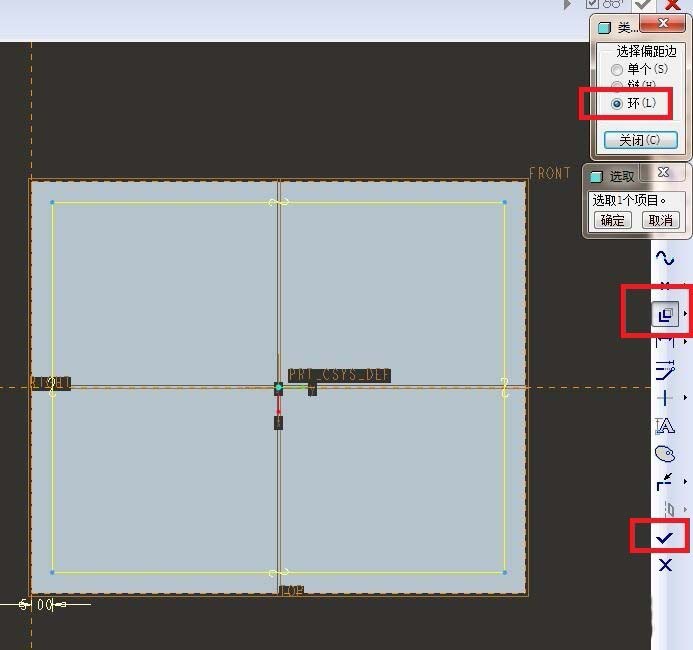

6、如下图所示，点击右边工具箱中的“偏移”图标，最上边的红色框选中点击“环”，然后实体中点击一个边就行了，然后看着方向设置成向内偏移5，最后“√”完成并退出草绘。

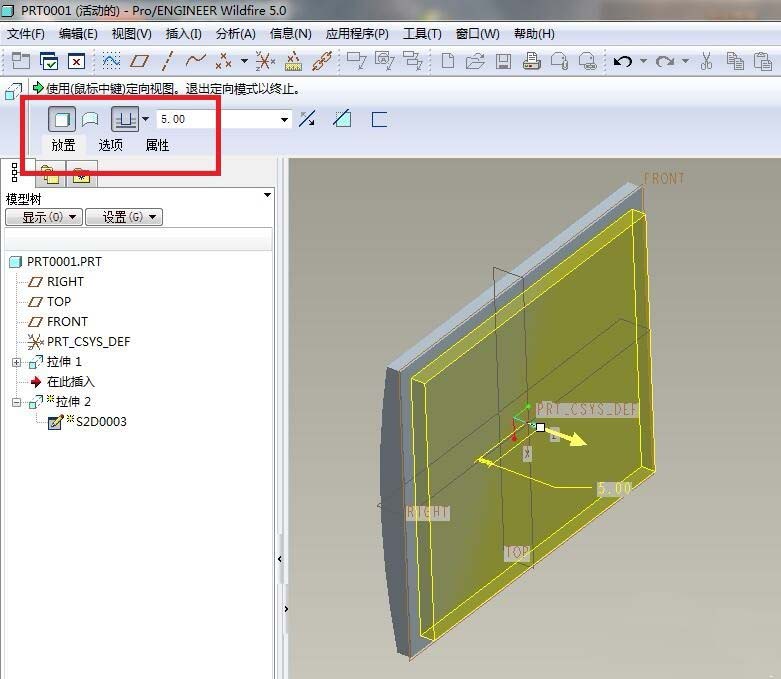

7、如下图所示，软件左上角设置拉伸高度5，软件右上角“√”完成并结束本次操作。

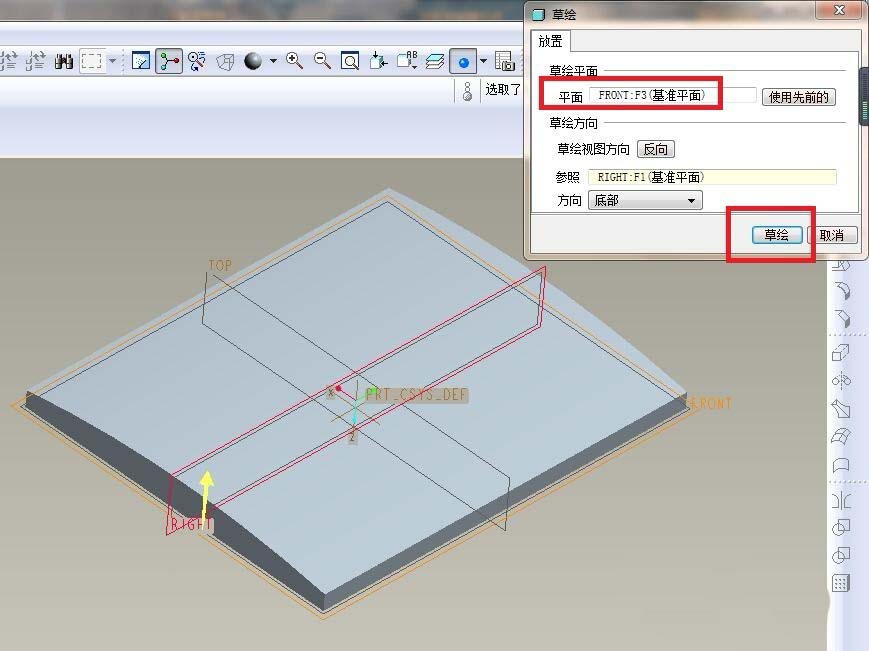

8、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】。
9、如下图所示，以坐标原点为圆心画一个圆，标注圆的直径为ø20，“√”完成并退出草绘。

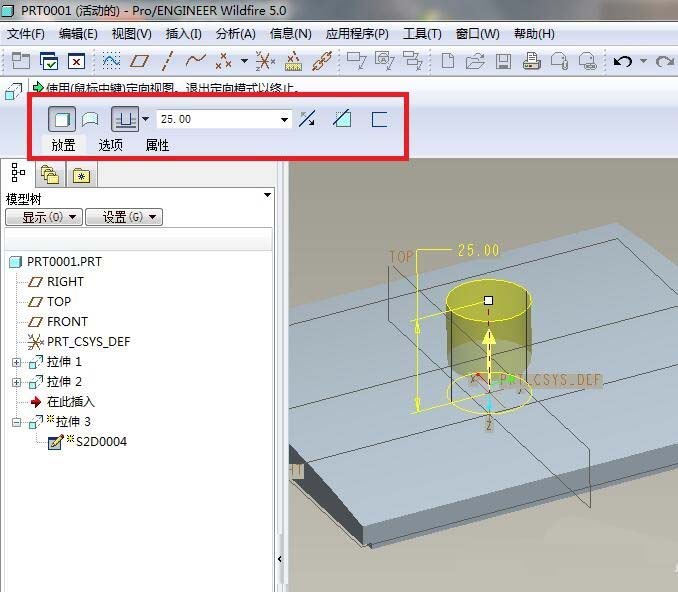

10、如下图所示，软件左上角设置拉伸高度25，软件右上角“√”完成并结束本次操作。
11、如下图所示，执行【拉伸——放置——定义——TOP面——草绘】。
12、如下图所示，进入到草绘环境，这里的草图稍微复杂了一点，我们可以根据自己见过的样子或者根据自己的喜好自己设计，如果实在不会的可以按照下图进行草图绘制。

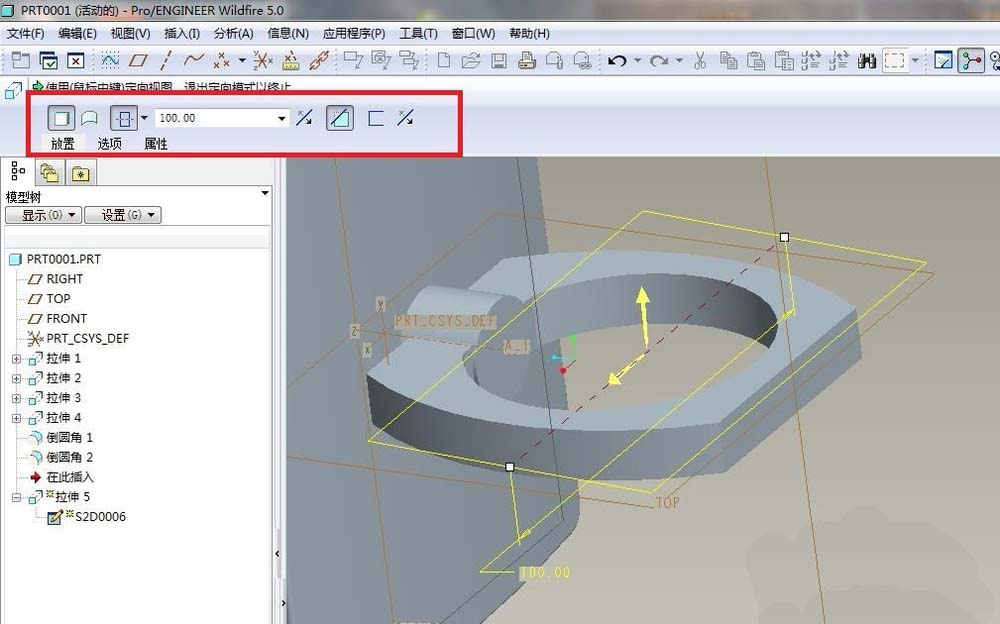

13、如下图所示，上一步退出草图会后，软件左上角设置对称拉伸10，软件右上角“√”完成并结束本次操作。

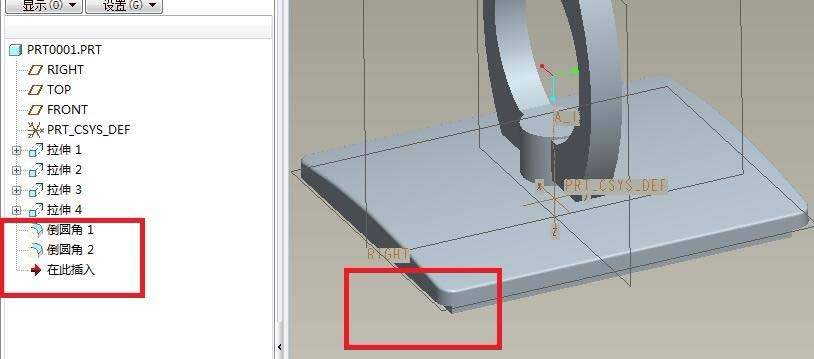

14、如下图所示，先对第一个拉伸的实体边进行倒圆角操作，倒角半径看着给，满意就行。
15、如下图所示，执行【拉伸——放置——定义——RIGHT面——草绘】。

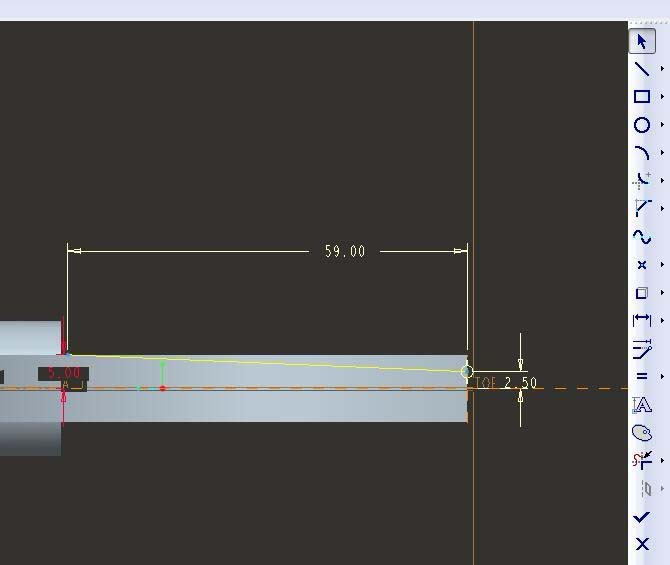

16、如下图所示，这里画一条斜线段就行，尺寸也是各凭心意。
17、如下图所示，软件左上角设置拉伸距离要超过实体，点击“去除材料”图标，看着预览调整方向，软件右上角“√”完成并结束本次操作。
18、如下图所示，选中刚刚的拉伸除料操作，点击工具栏中的“镜像”图标，点击TOP面为镜像平面，软件右上角“√”完成并结束本次操作。

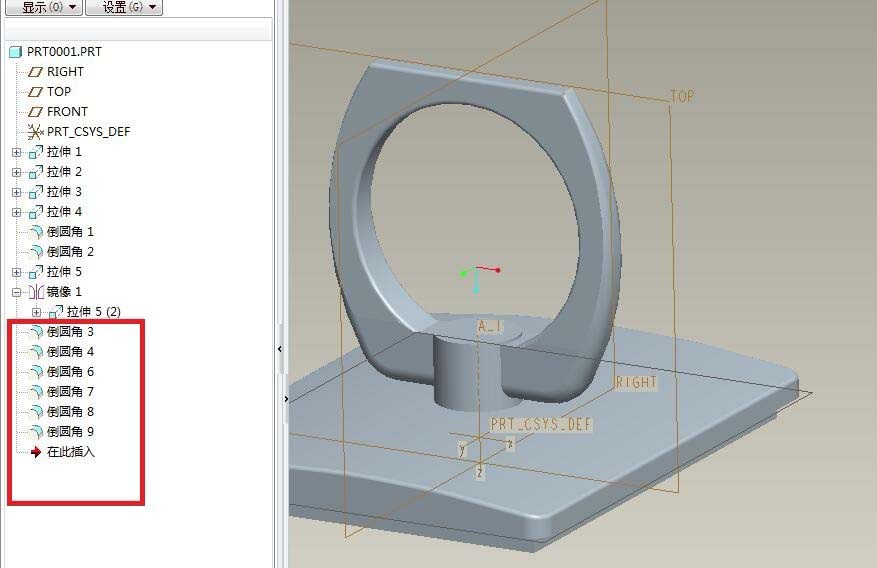

19、如下图所示，手机环的主体已经造好了，这里就是进行倒圆角修饰了，圆角半径自己看着给，看着满意就行。

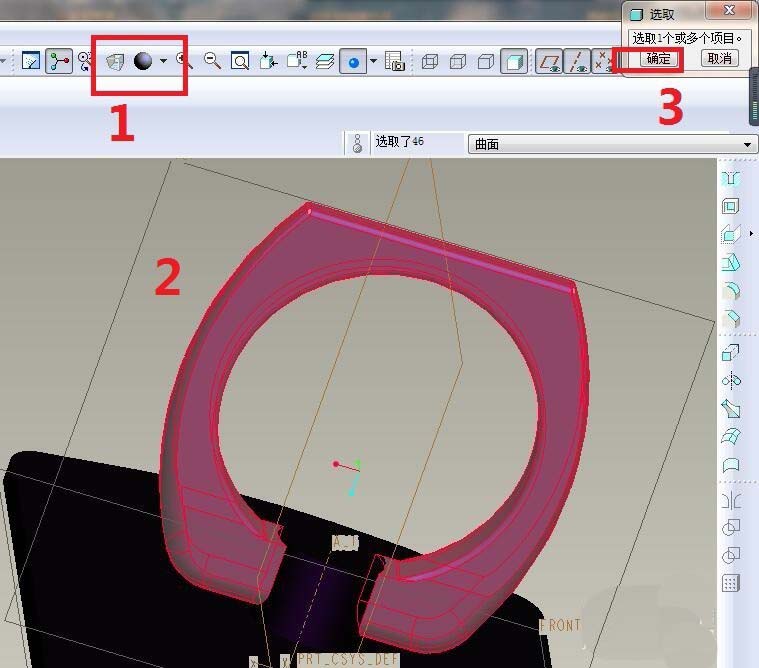

20、如下图所示，先将整个零件全部上色。1号红色框选，选中颜色，2号红色框选，点击“零件”，3号没有框选，点击实体，默认选中整个零件，4号红色框选，点击“确定”。

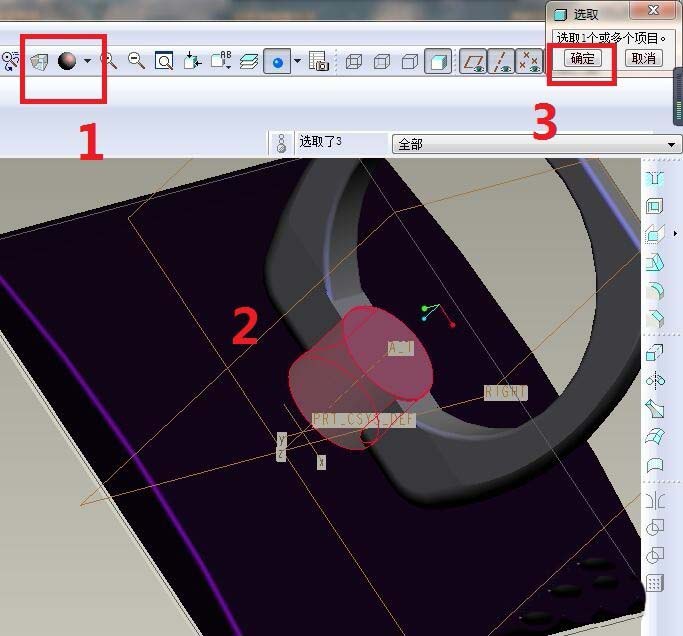

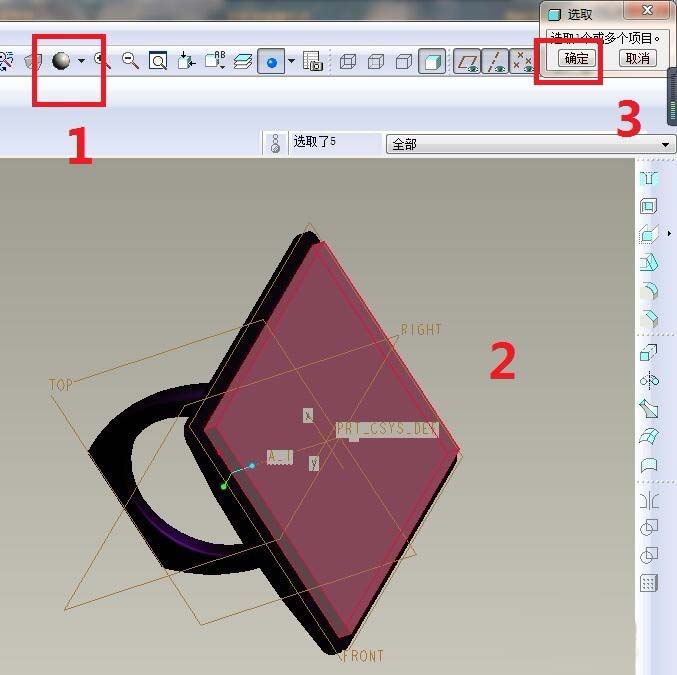

21、如下图所示，将底部的那个粘贴部分上成白色。1号红色框选，选中颜色，2号没有框选，利用鼠标左键+CTRL，选中5个面，3号红色框选，点击“确定”。
22、重复上一步的操作，只是选择的实体面不同。
23、重复上一步的操作，将圆柱体漏在外面的面上色。
24、完成以上所有步骤，这里再将所有的基准面、基准轴等全部隐藏，一个干净的、漂亮的手机环模型就创建成功了。
以上就是Proe5.0设计三维立体的手机指环扣的教程，希望大家喜欢，请继续关注脚本之家。
