Proe5.0中想要制作一个茶杯，该怎么创建茶杯呢？下面我们就来看看详细的教程。
1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件文件，记得使用缺省模板哦。
2、这一步主要是通过拉伸命令造一个圆柱体。
具体如下三幅图所示。

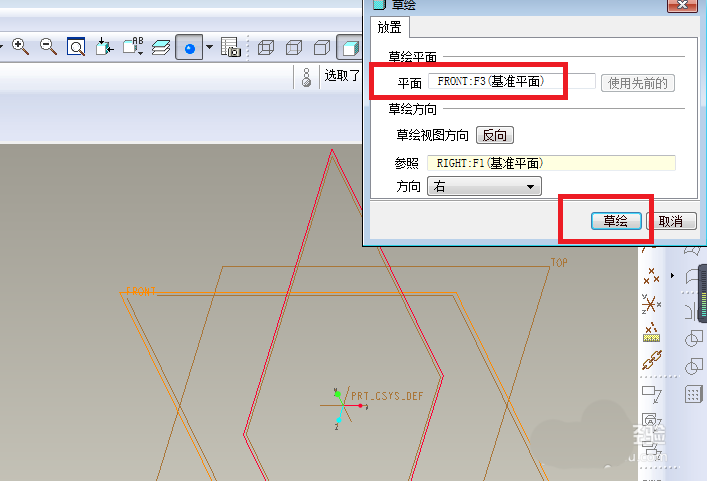

首先如下第一幅图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

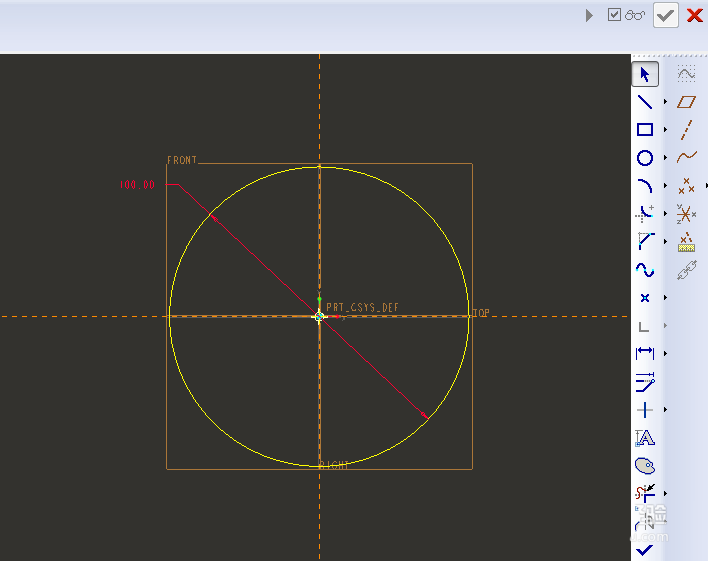

然后如下第二幅图所示，进入到草绘环境，以坐标原点为圆心画一个直径100的圆，“√”完成并退出草绘。

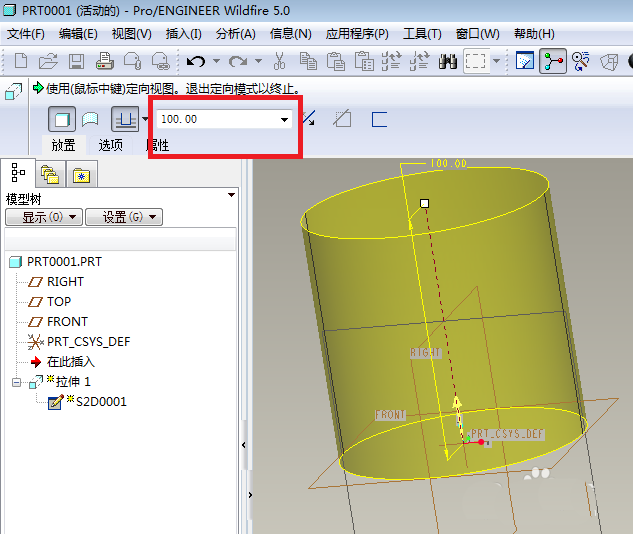

最后如下第三幅图所示，设置拉伸高度100，软件右上角“√”。

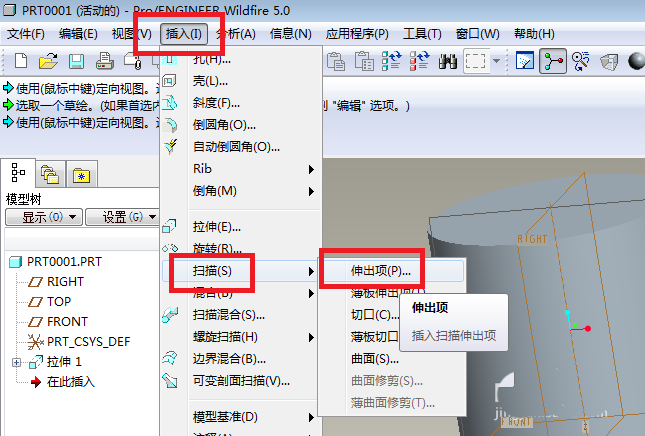

3、如下图所示，执行【插入——扫描——伸出项】。
4、这一步有四幅配图，因为每一副配图都很简单，只有一部操作，所以笔者就放到一起了。

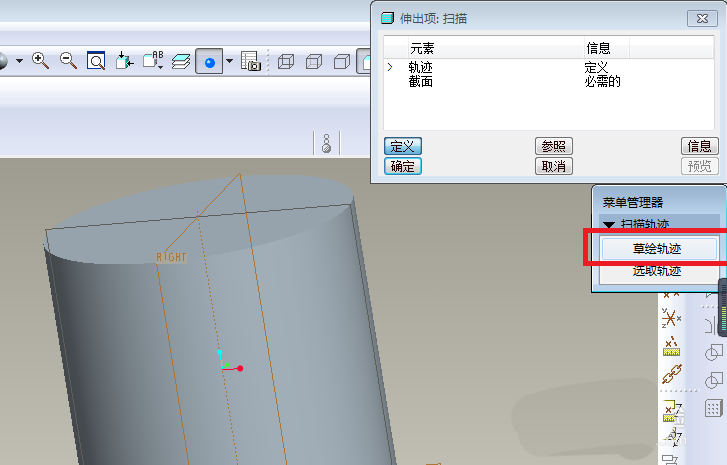

第一幅：点击“草绘轨迹”，

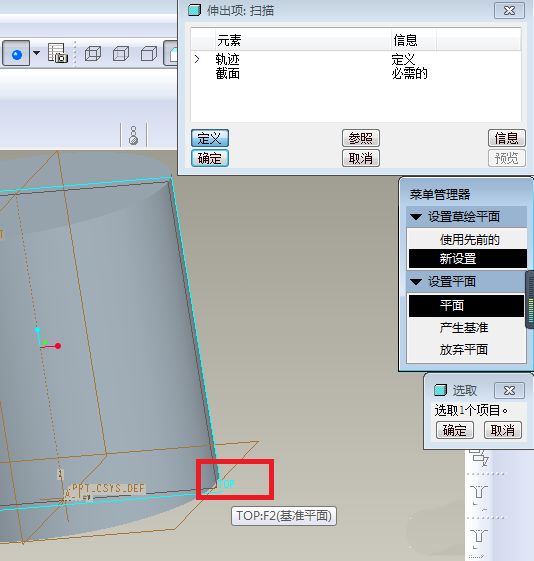

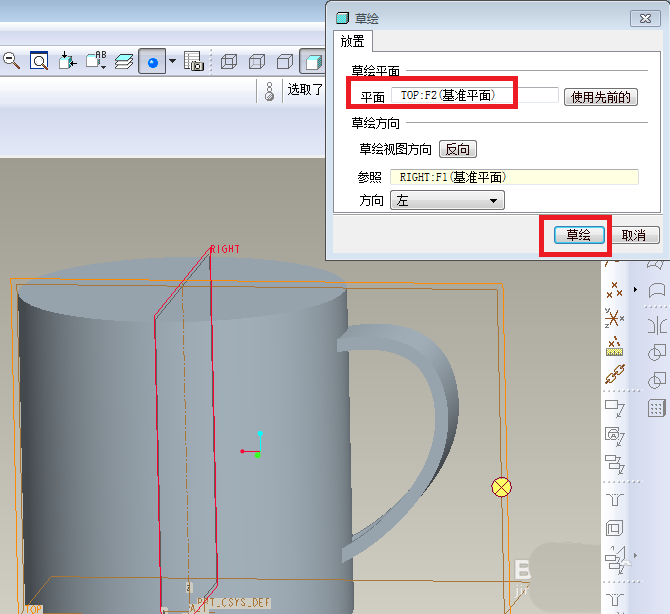

第二幅：点击“TOP面”，

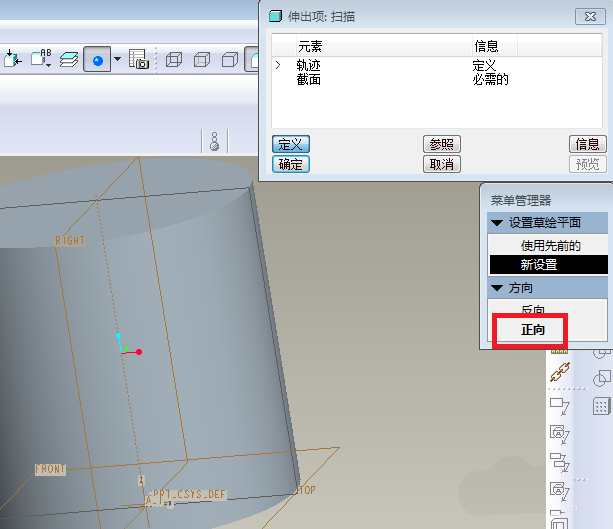

第三幅：点击“正向”，
第四幅：点击“缺省”。

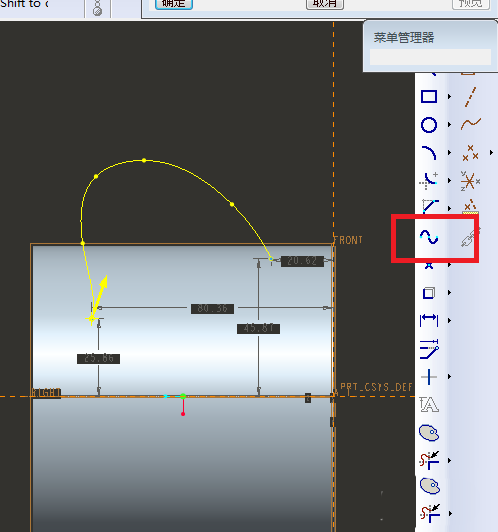

5、如下图所示，进入到草绘环境，首先点击工具栏中的“样条曲线”，然后在草绘区域画一个大概茶杯手柄的样子，然后手动调整样条曲线，使其更接近茶杯手柄，最后“√”完成并退出草绘。

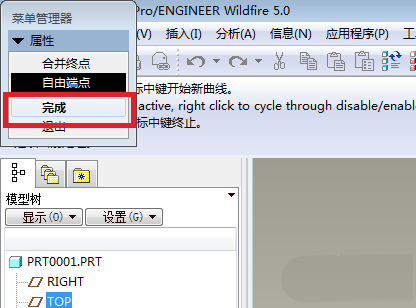

6、如下图所示，菜单管理器默认“自由端点”，我们点击“完成”就可以了。
7、如下图所示，又一次进入到草绘环境，这一次画的是扫描的截面形状，如下，先画矩形，再画圆弧，再裁剪圆弧中间的直线段，最后“√”。

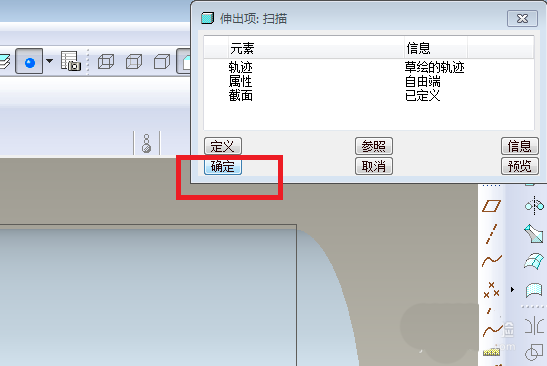

8、如下图所示，“伸出项：扫描”对话框左下角，点击“确定”。完成茶杯手柄的创建。
9、这一步时候创建茶杯底部的凹部。

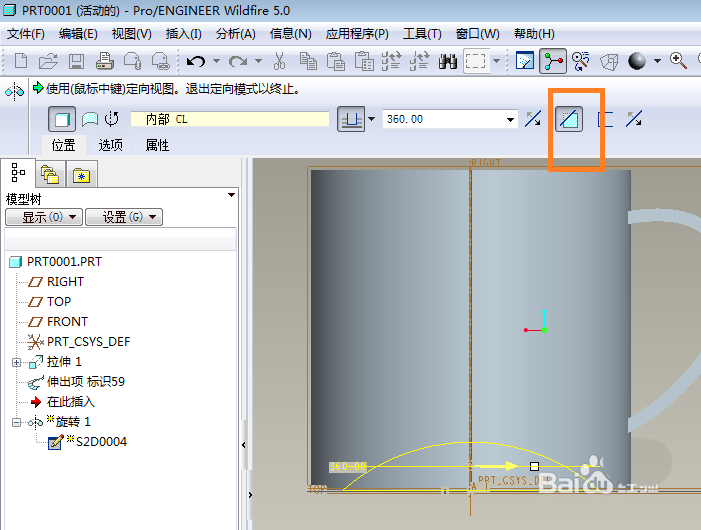

首先如下第一幅图所示，执行【旋转——位置——定义——TOP面——草绘】

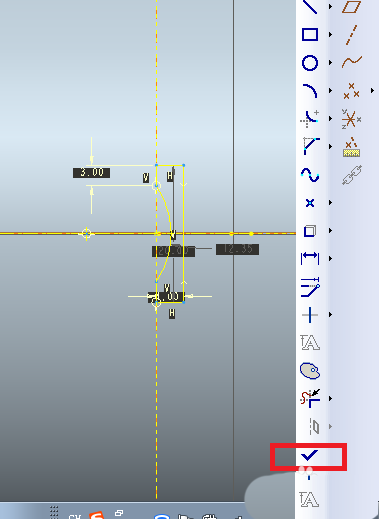

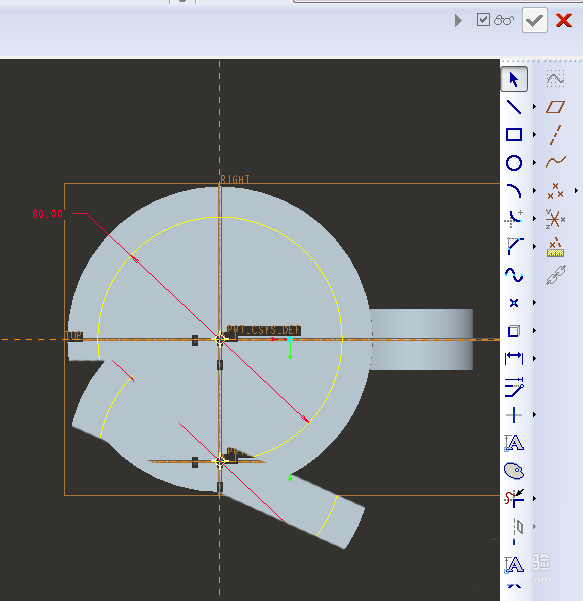

然后如下第二幅图所示，进入到草绘环境，首先画一条中心线，然后画圆弧，然后画两条直线段，将其封闭起来，最后“√”退出。

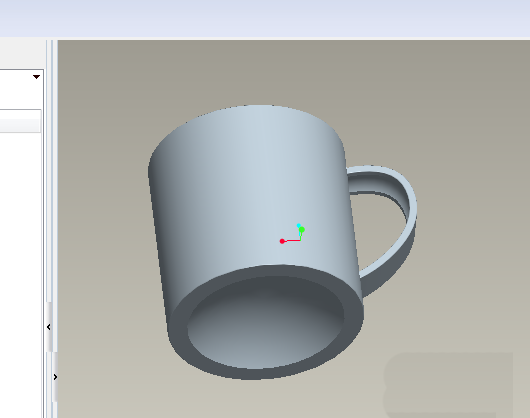

最后如下第三幅图所示，软件左上角点击“去除材料”图标，软件右上角“√”，完成。
10、这一步是创建茶杯中间的空的部分。

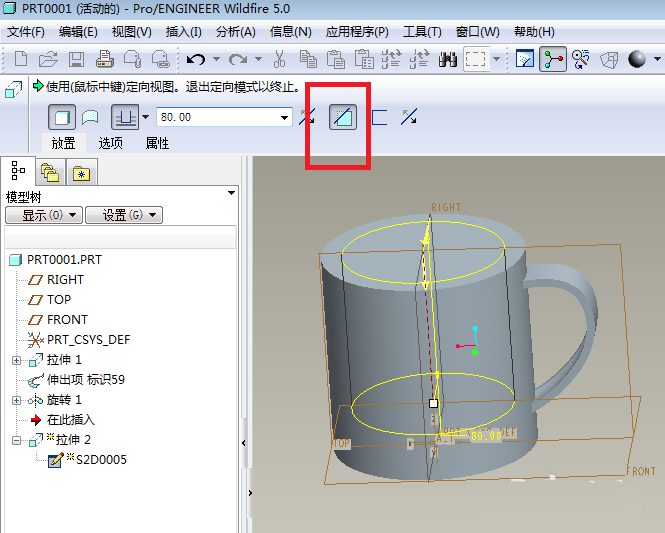

首先如下第一幅图所示，执行【拉伸——放置——定义——实体上表面——草绘】。
然后如下第二幅图所示，进入到草绘环境，画一个直径80的圆，“√”完成并退出草绘。
最后如下第三幅图所示，软件左上角设置拉伸高度80，点击“去除材料”图标，软件右上角“√”完成。

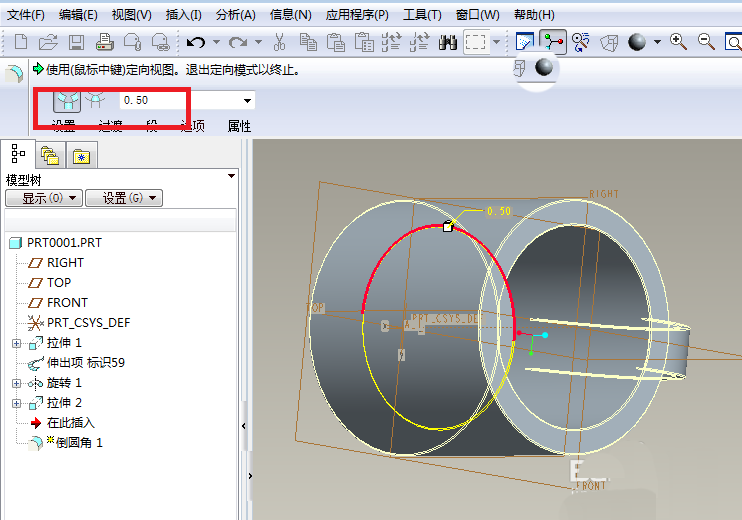

11、如下图所示，对所有边线进行倒圆角操作。首先点击工具栏中的“倒圆角”图标，然后软件左上角设置半径R0.5，然后实体中选中所有的边线，最后软件右上角“√”，完成。

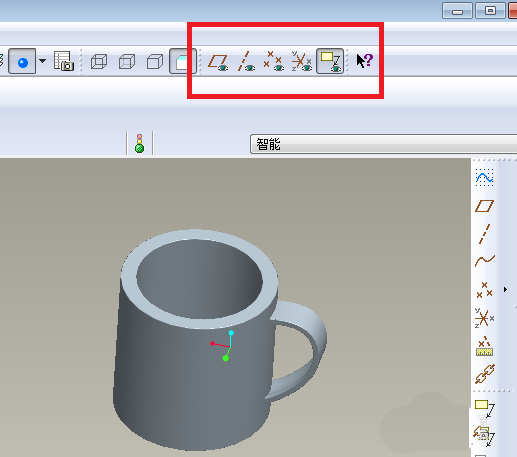

12、如下图所示，将所有的基准面、基准轴等全部隐藏。

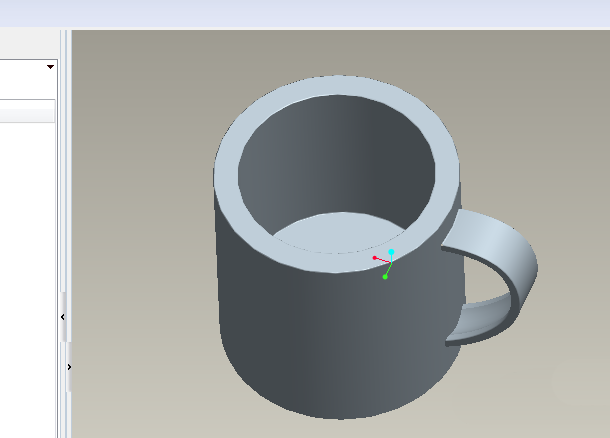

13、完成以上所有的操作，一个这么厚实的茶杯就造好了。
以上就是Proe5.0创建立体茶杯的教程，希望大家喜欢，请继续关注脚本之家。
