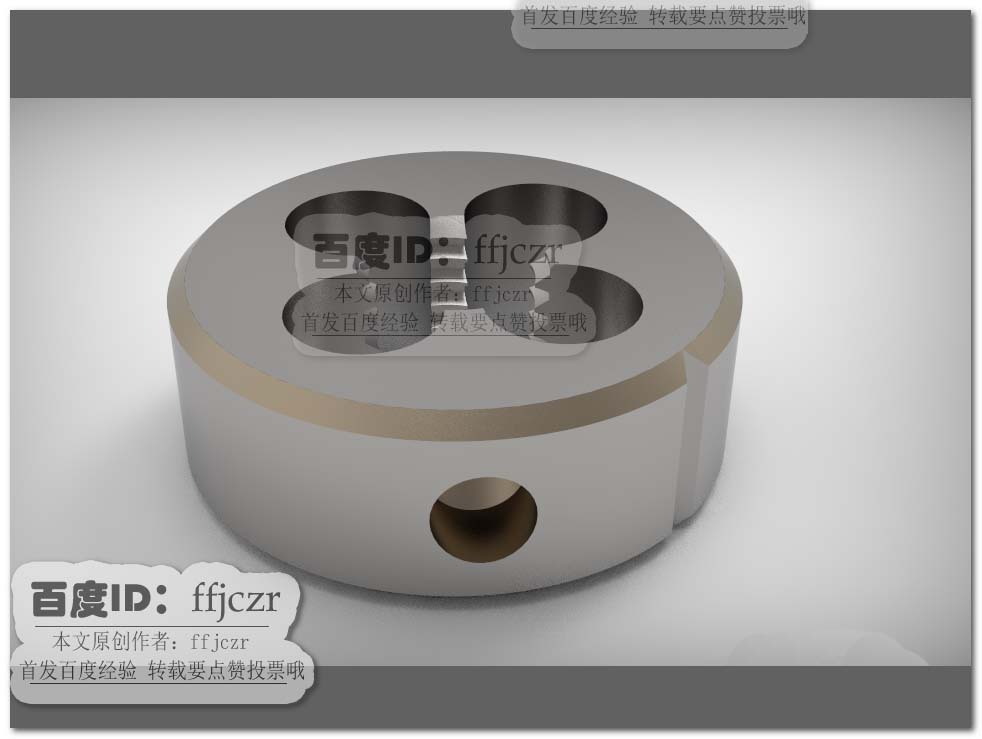

ug创建零件很简单，扳牙，用来修复螺纹或加工螺纹的工具。该怎么创建呢？我们需要使用圆柱体，开孔，螺纹刀，拉伸命令，下面我们就来看看详细的教程。

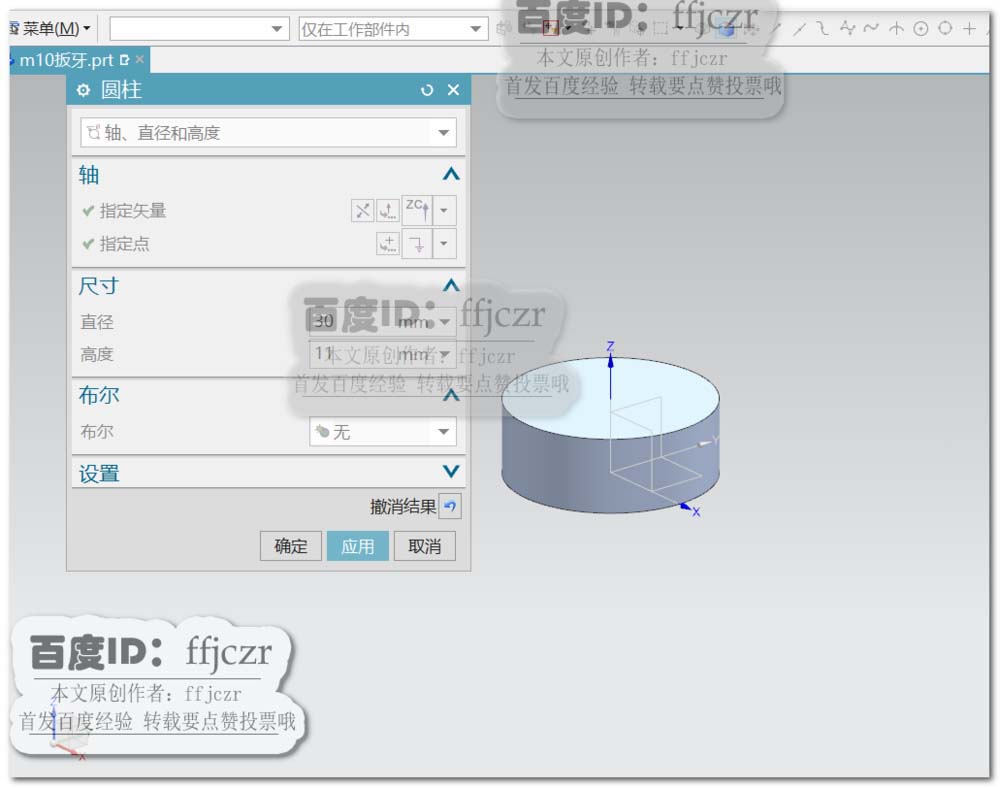

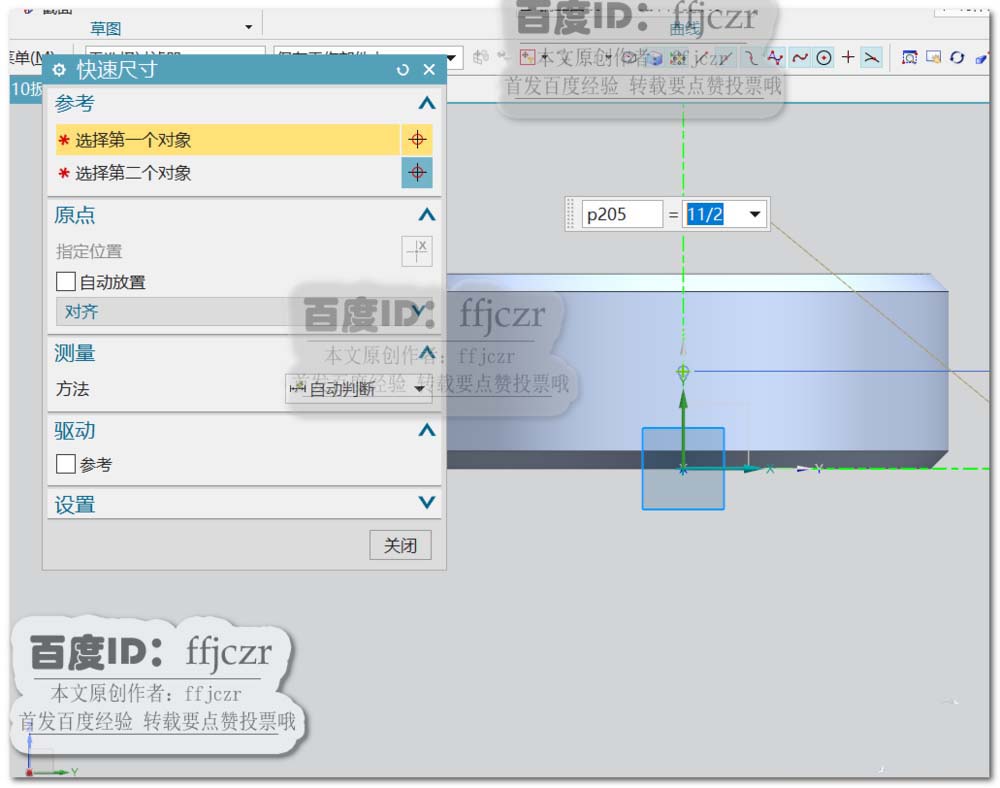

1、选择圆柱，指定矢量为Z正向，指定点为坐标原点，直径为30，高度为11.

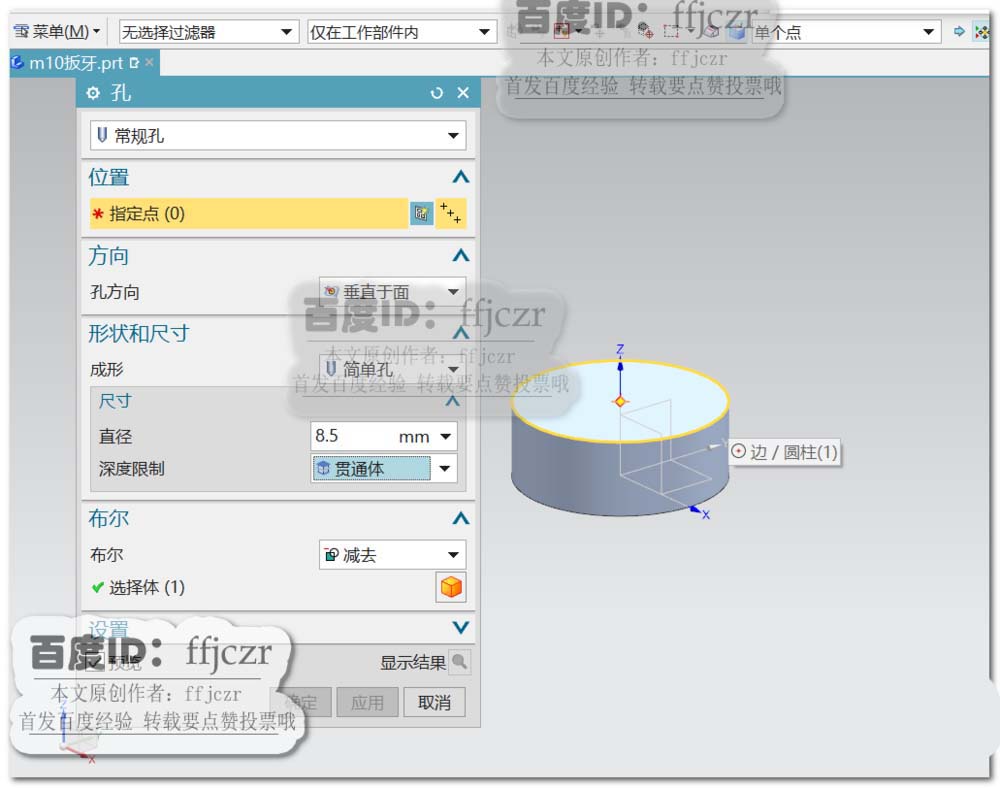

2、选用开孔命令，以圆柱体的端面圆心为开孔定位点；开孔类型为简单孔，直径为8.5，深度限制为贯通体。确定后得到开孔效果。
3、选用倒斜角命令，横截面为对称，距离为1；选中模型所有的边进行倒角。

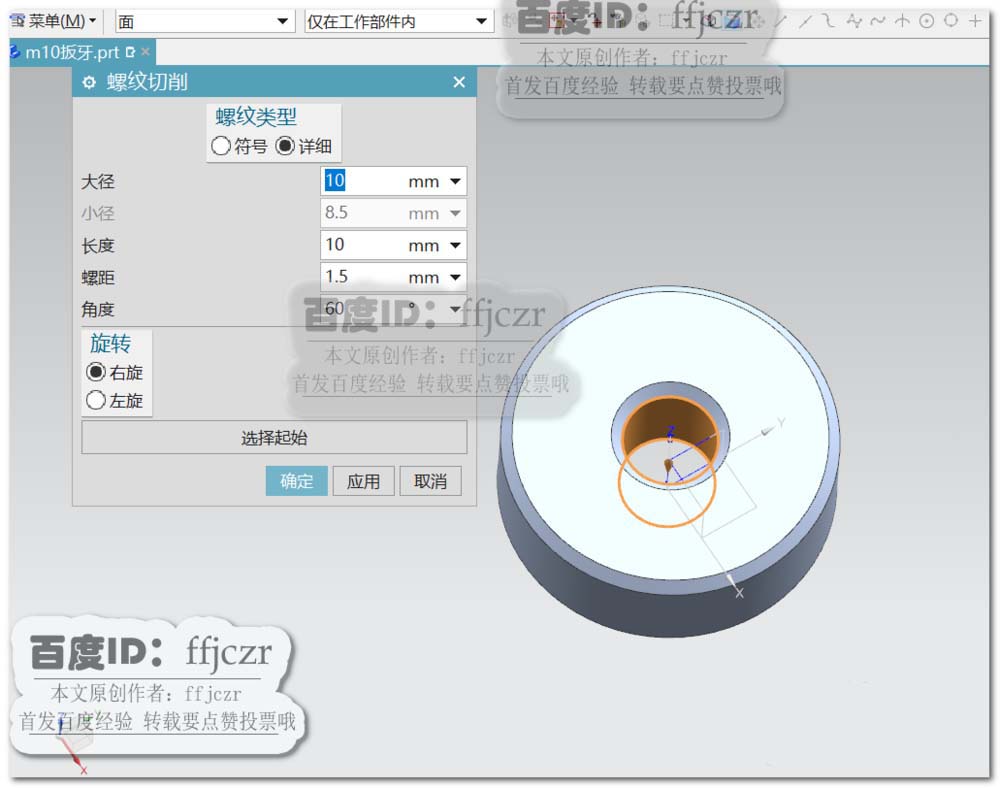

4、选用螺纹刀命令，放置螺纹的面为上步开孔得到的侧面；选择起始面为圆柱的上表面。确定后，内孔得到螺纹造型。

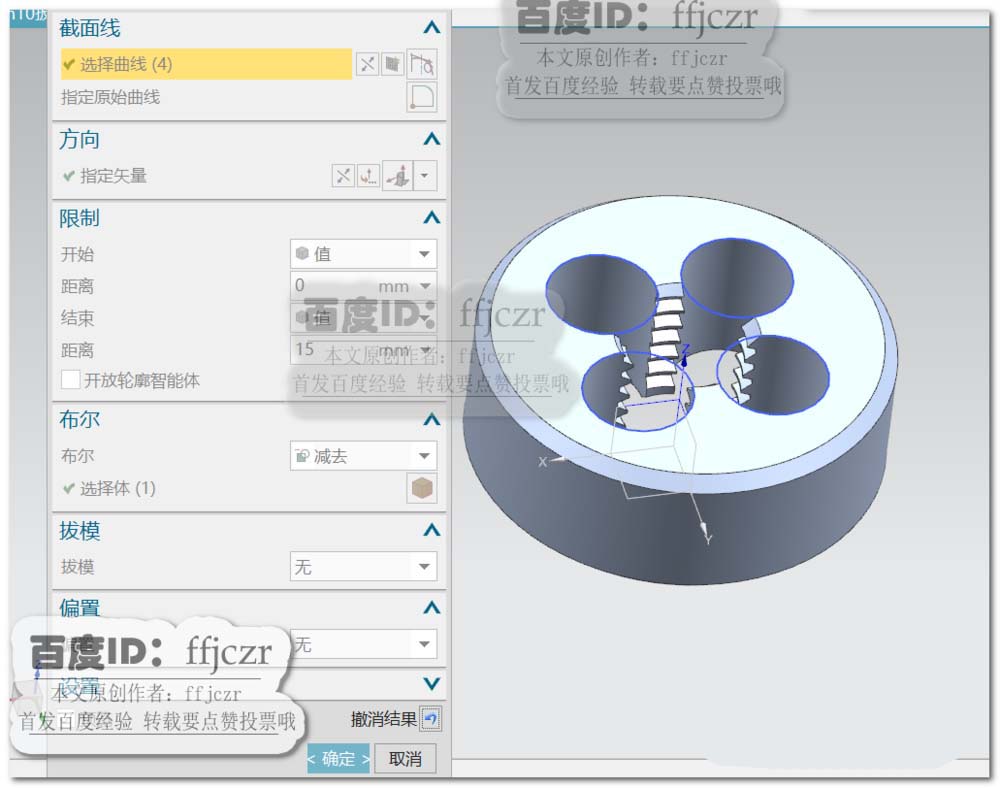

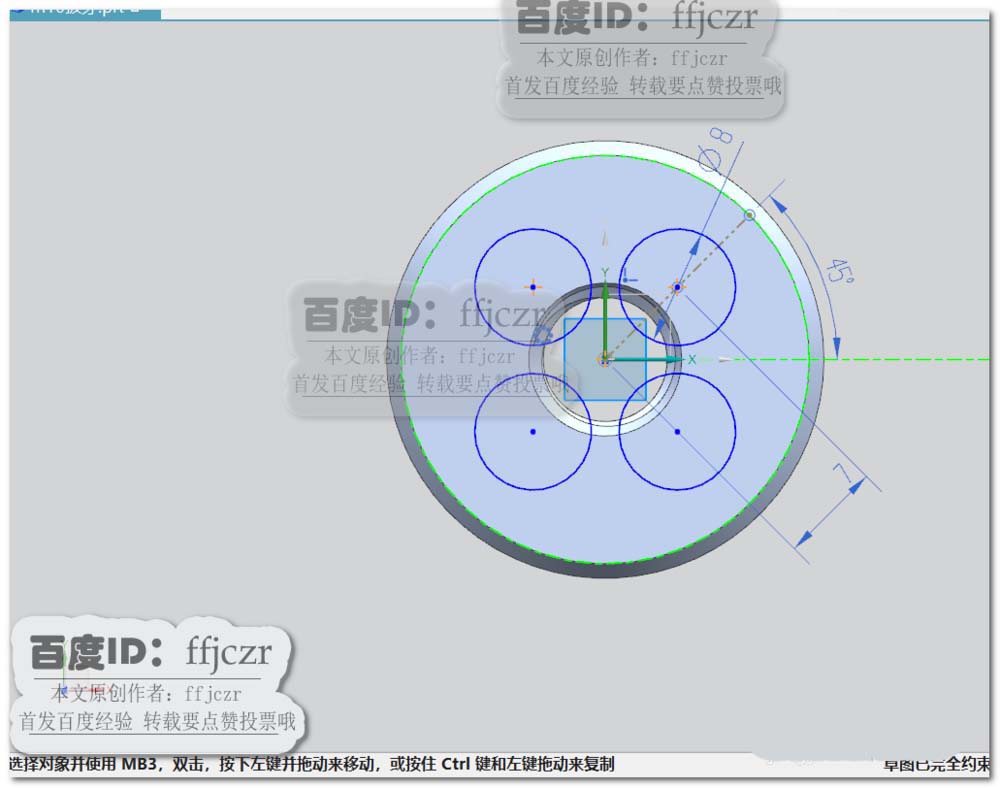

5、选用拉伸命令，以圆柱端面为草绘平面；在草绘中绘出一条与X轴成45度角的参考线，在参考线上绘出直径为8的圆，圆心距坐标原点的距离为7；用阵列曲线命令，以坐标原点为定点进行圆形阵列，数量为4，跨角为360.

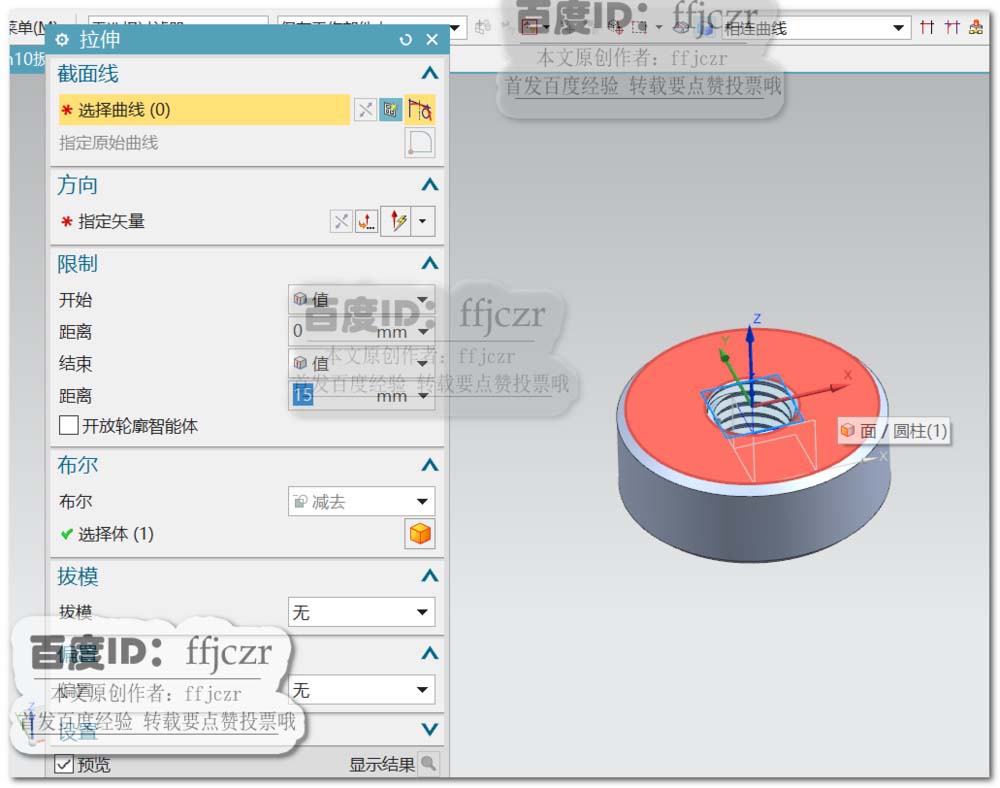

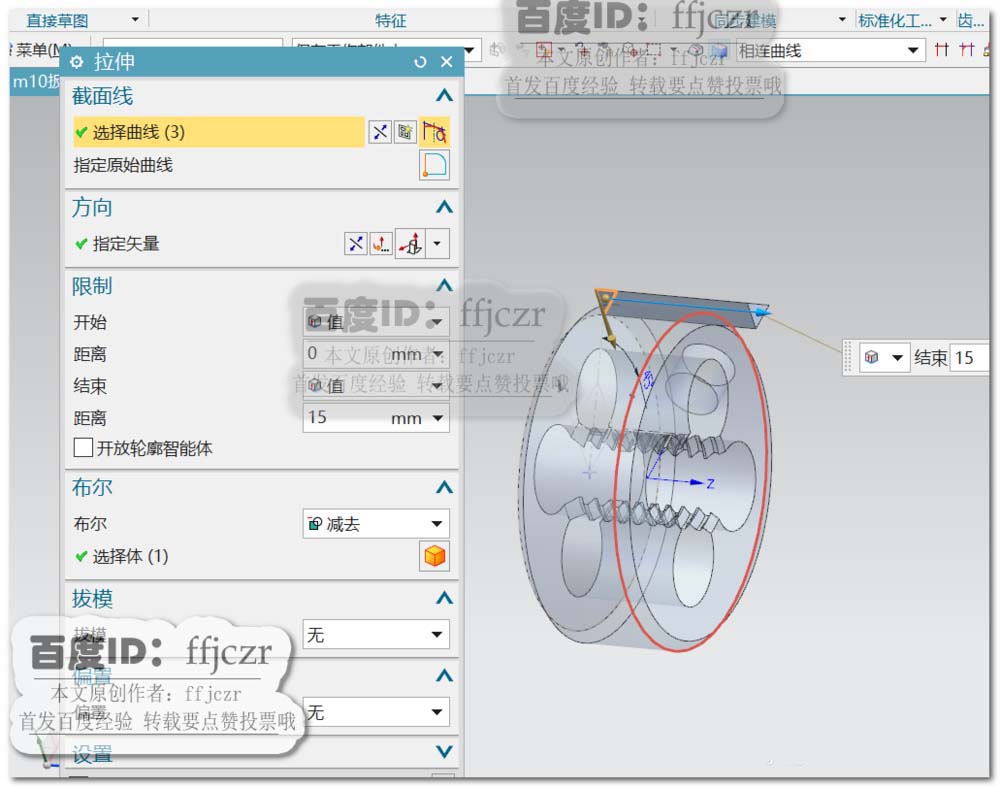

6、回到拉伸对话框，开始值为0，结束值为15，布尔为减去。
7、选用开孔命令，以YZ面为参考创建平行于该面的平面，距离为15；在草绘中绘出一个在Y轴上的点，距离X轴为5.5.在开孔对话框中将直径修改为5，深度为5.确定后，在圆柱侧面得到开孔效果。

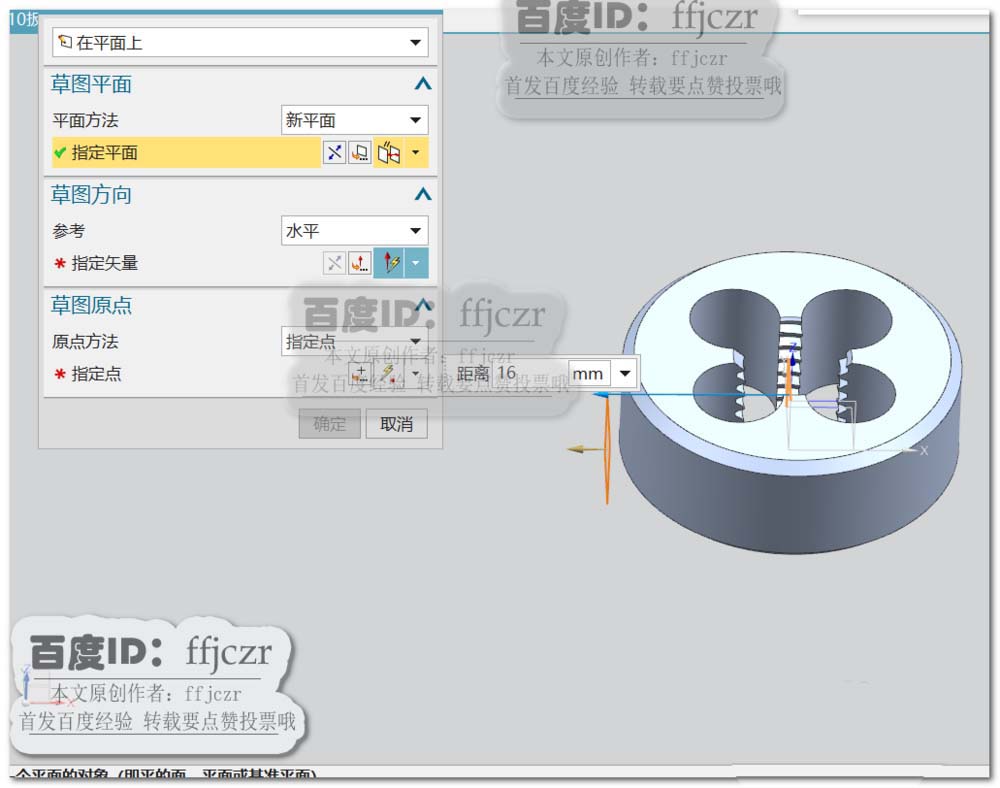

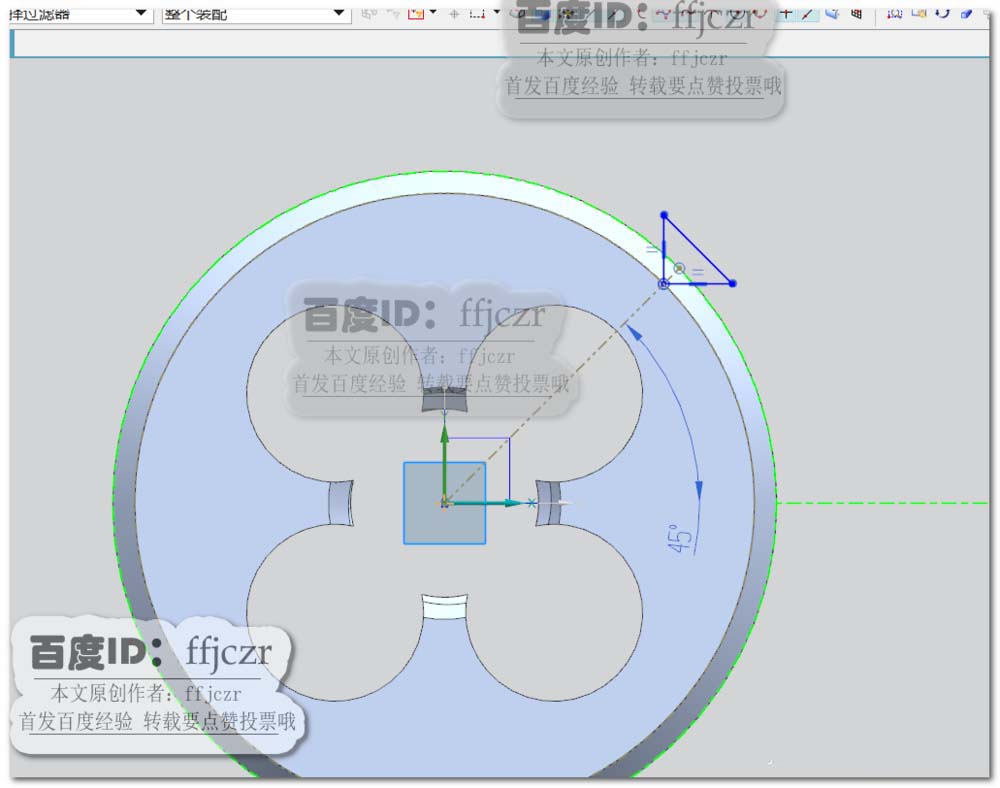

8、选用拉伸命令，以XY面为草绘平面。在草绘中，绘出一条与X轴成45度角遥参考线，同时抽取模型上倒角形成的内边。以内边和参考线的交点为起点，绘出二段互相垂的直线，其端点用直线连接。如图所示。

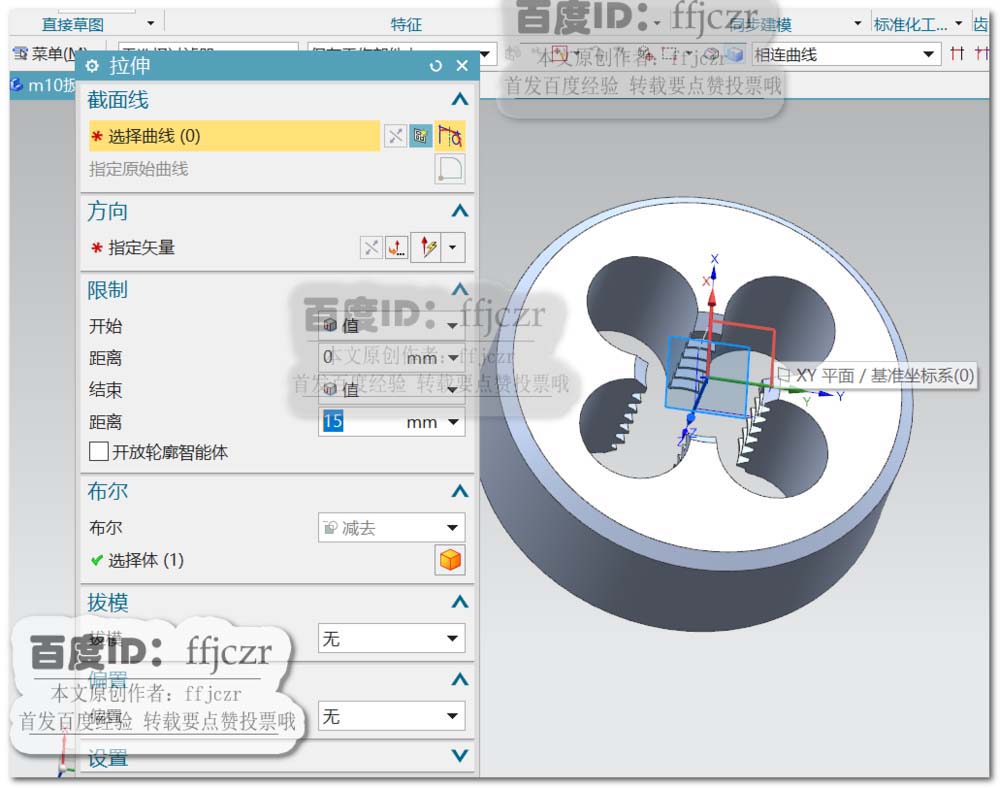

拉伸对话框中，将截面线拉伸15的距离，布尔为减去。确定后整个模型创建完成。
