UG想要建模孔径40的孔用钢丝挡圈GBT895.1零件，该怎么三模这个三维零件呢？下面我们就莱看看详细的教程。

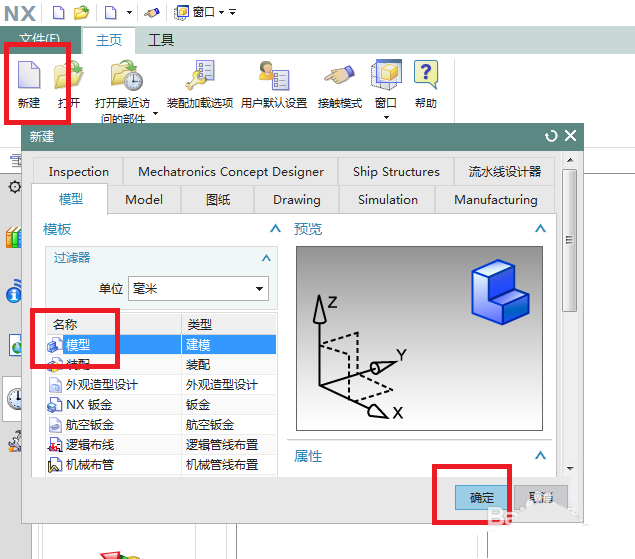

1、如下图所示，打开UG10.0软件，新建——模型——确定。

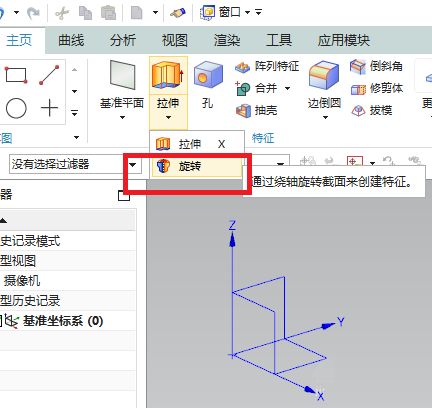

2、如下图所示，在工具栏中找到隐藏在拉伸图标下方的旋转图标，点击它，激活旋转命令。

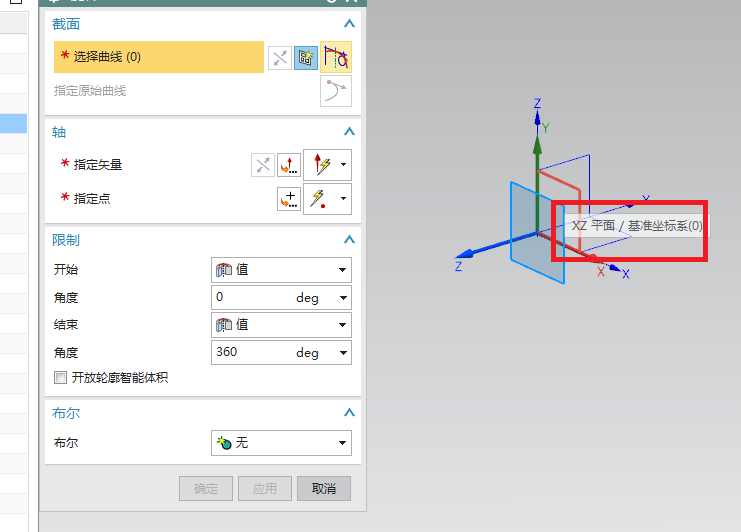

3、如下图所示，出现旋转对话框，点击基准坐标系中的XZ平面，就能直接进入草图了。

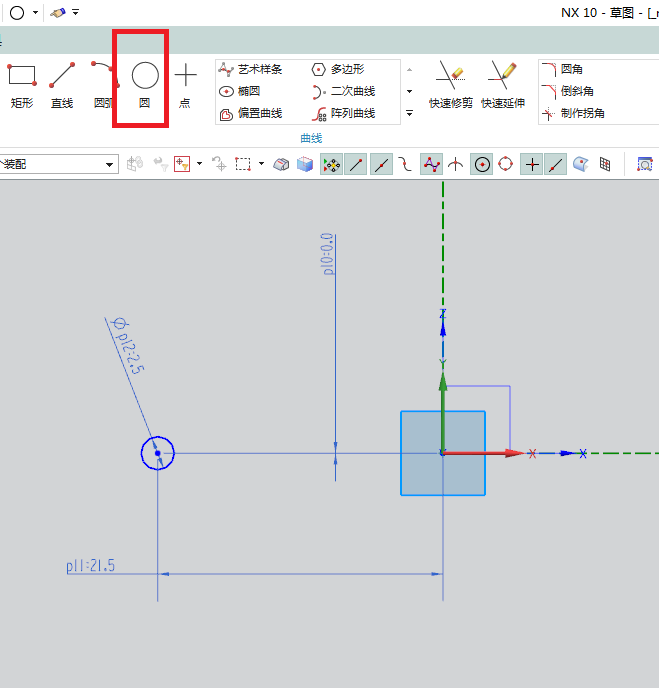

4、如下图所示，成功进入草图，激活圆命令，然后在纵轴的左边随手画一个圆，然后双击修改圆的尺寸，圆的直径为ø2.5，圆心距离横轴的距离为0，距离纵轴的尺寸为21.5，然后点击工具栏中 的 完成 图标。

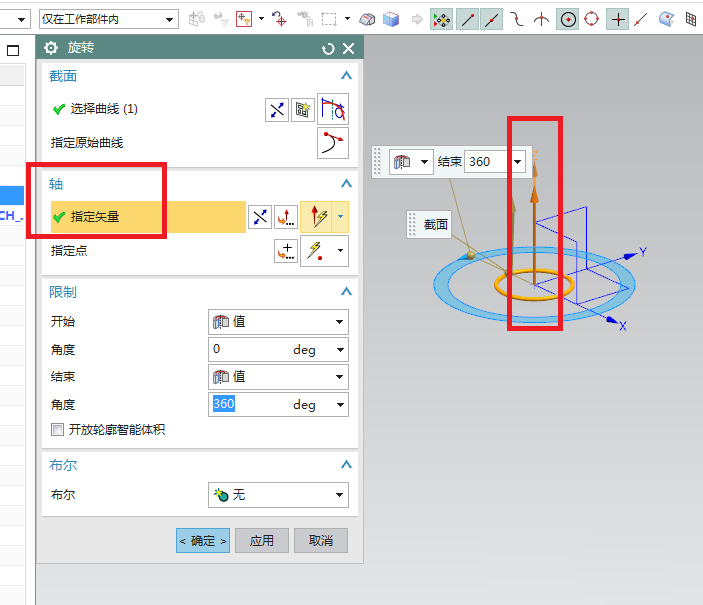

5、如下图所示，回到旋转对话框，点击基准坐标系中的 Z轴为旋转轴，看着预览效果点击 确定。
6、如下图所示，点击工具栏中的拉伸图标，激活拉伸命令，然后点击基准坐标系中的XY平面直接进入到草图环境。

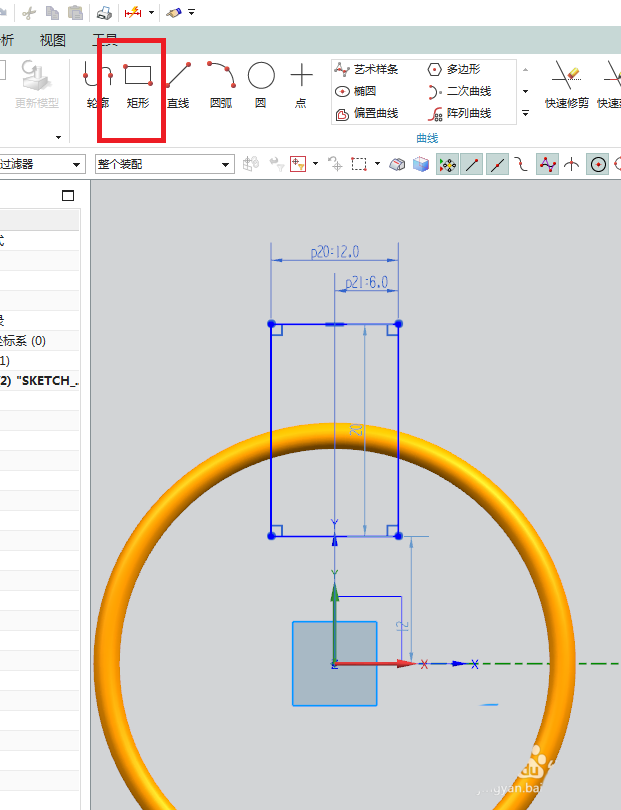

7、如下图所示，点击工具栏中 的 矩形图标，激活矩形命令，然后随手画一个矩形，然后双击修改尺寸的标注，矩形的宽为12.0，矩形的右边线距离纵轴6.0，点击 完成。

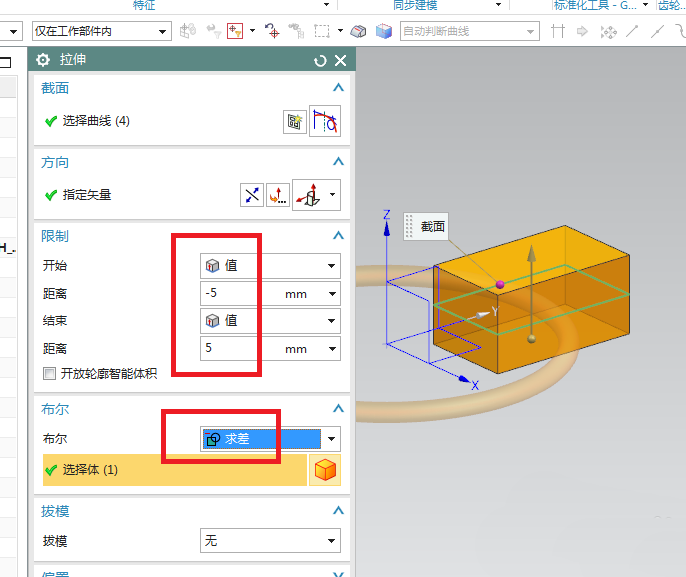

8、如下图所示，回到拉伸对话框，两边设置限制，-5开始，5结束，布尔求差不能少，点击确定。
9、如下图所示，隐藏基准坐标系这个应该不难吧。

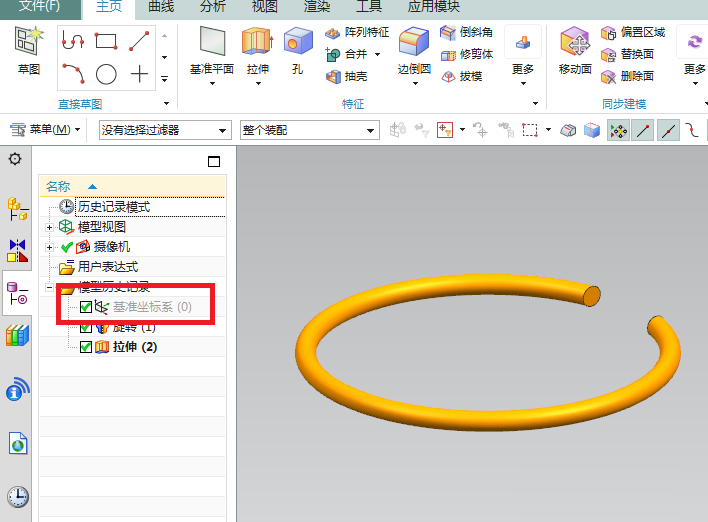

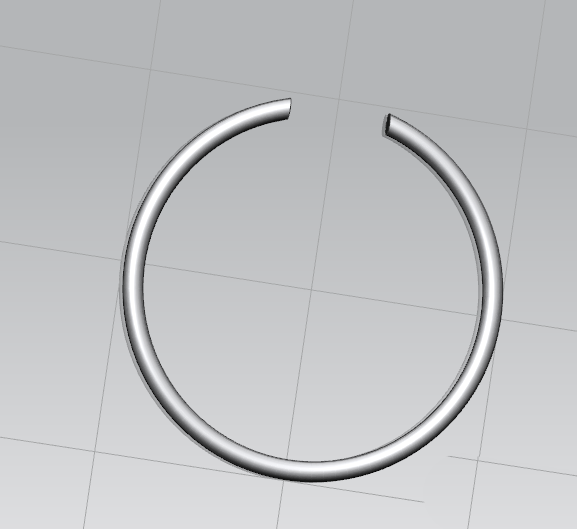

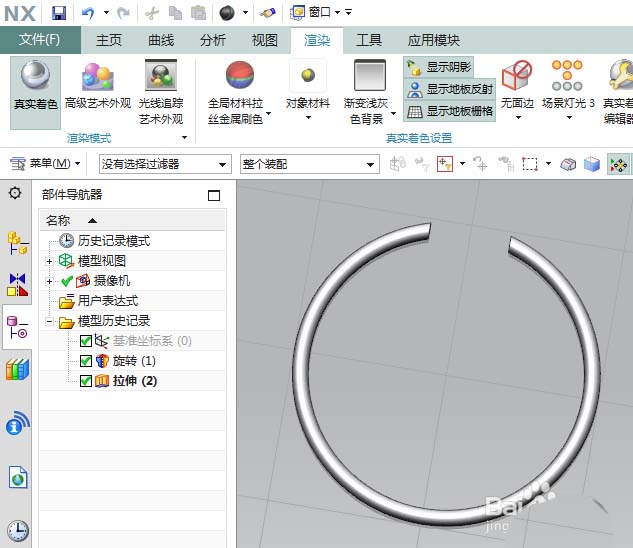

10、如下图所示，点击渲染中的真实着色，点击 对象材料为钢，最后就如下两幅图所示。
以上就是UG10.0建模钢丝挡圈零件模型的教程，希望大家喜欢，请继续关注脚本之家。
