C4D中想要建模零件模型，需要在圆盘中开四方沉孔，如图，在圆盘上开出四方形沉孔；在没有其它插件的帮助下，如何完成这一造型呢？我们可以使用布尔运算来实现，下面我们就来看看详细的教程。

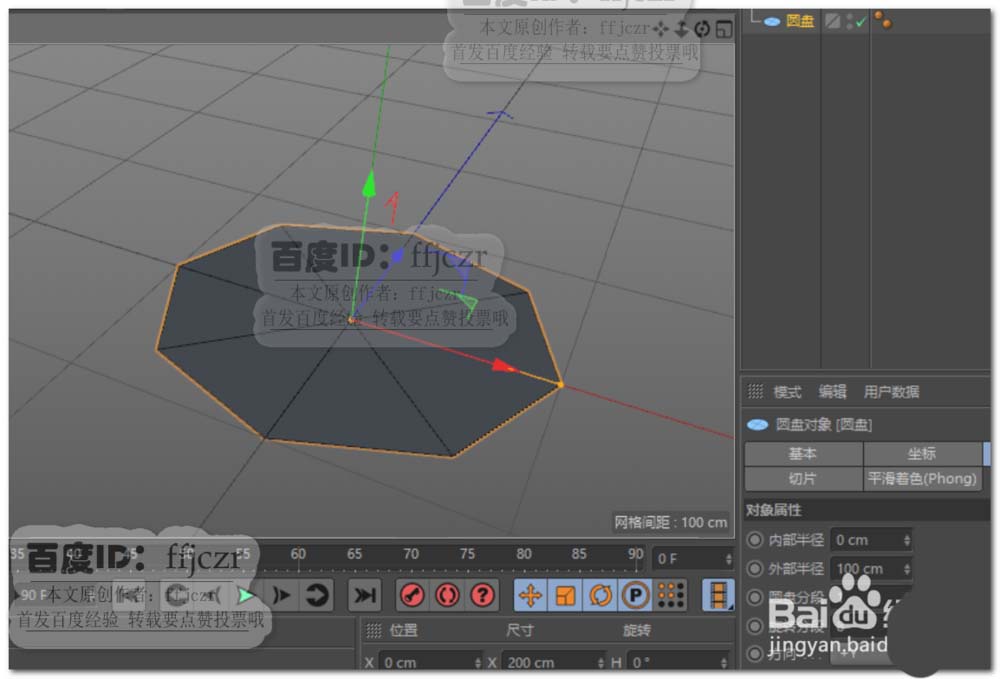

1、创建一个半径为100的圆盘，圆盘分段为1，旋转分段为8（可以是8的倍数），方向为+Y.

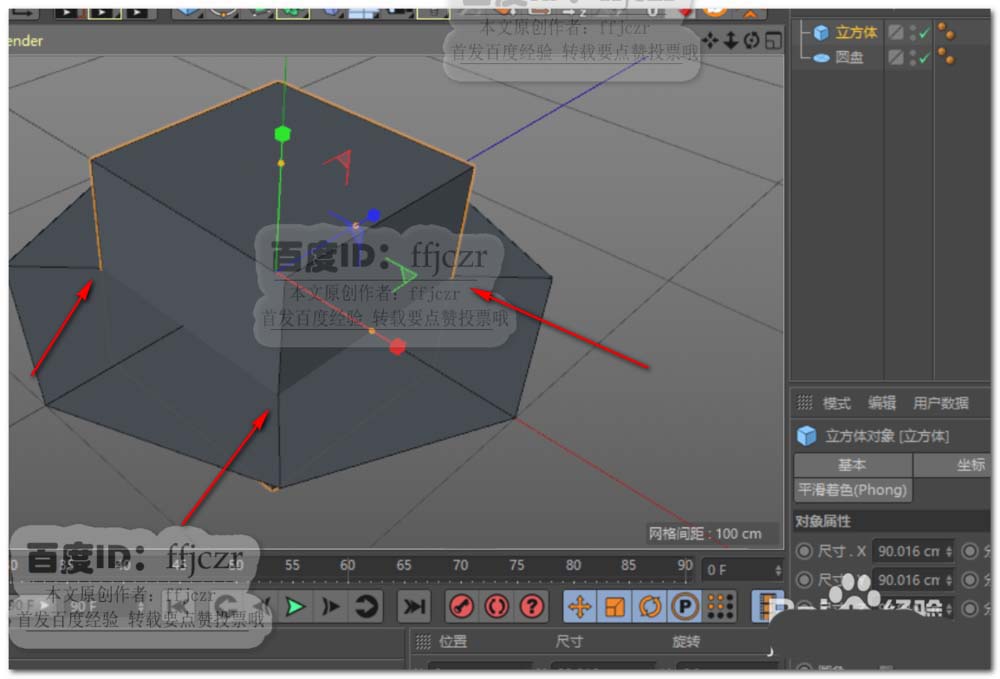

2、创建一个正方体，所有参数不用修改；利用缩放工具，将正方体缩小(大小为开四方孔的大小），保证正方体的四条棱边与圆盘上的旋转分段一一对应。如图所示。

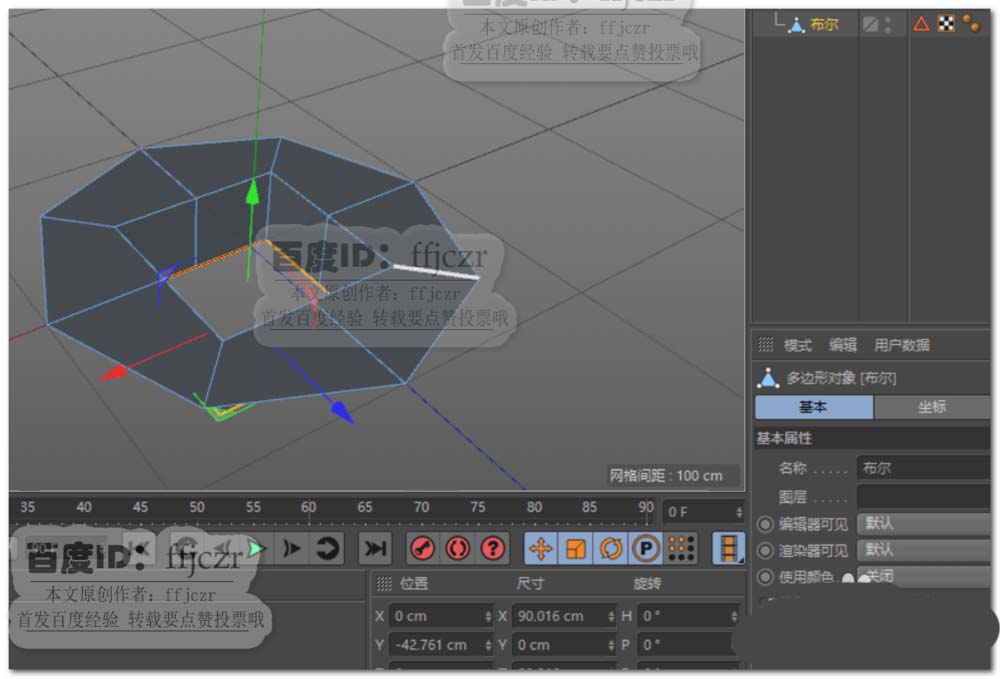

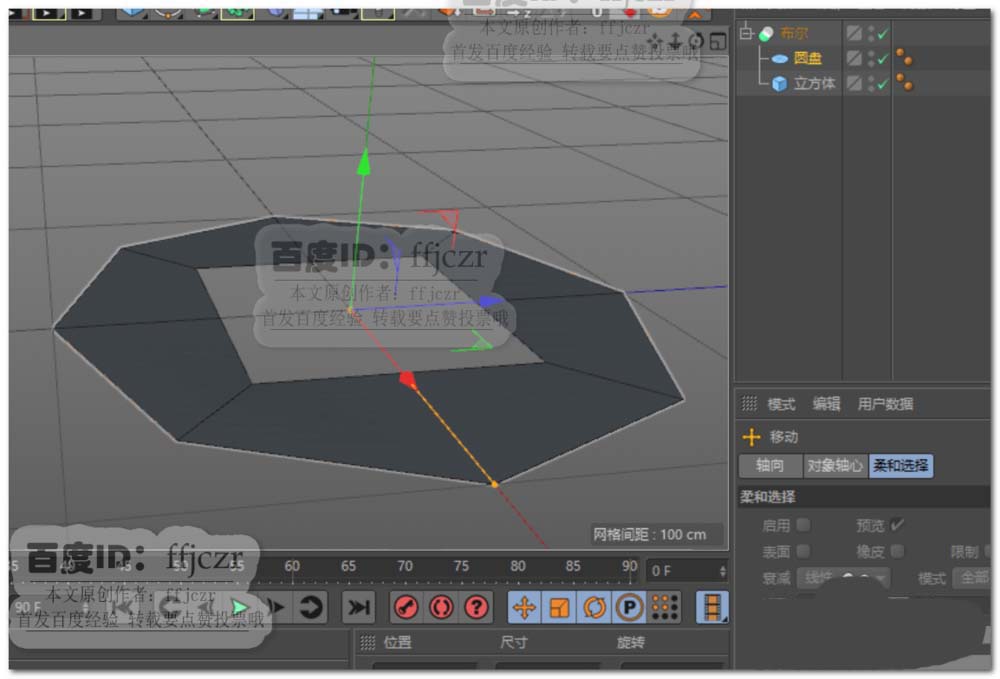

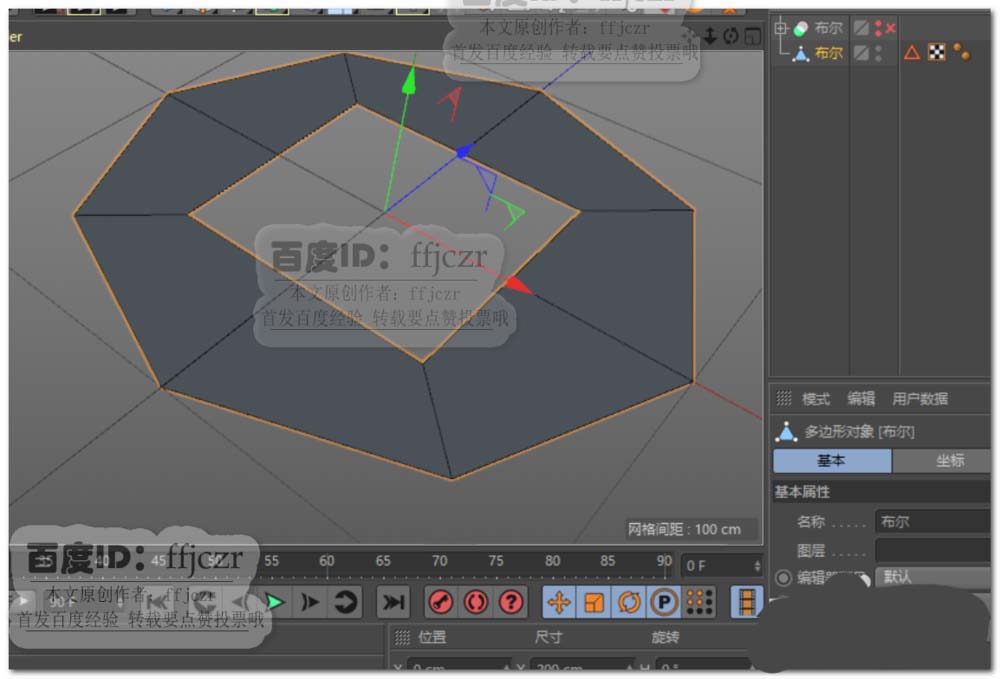

3、添加一个布尔，分别将圆盘与正方体拖到其子级中；布尔类型为A-B。选中布尔，将当前状态转为对象，将转为的对象连接对象+删除。原布尔隐藏

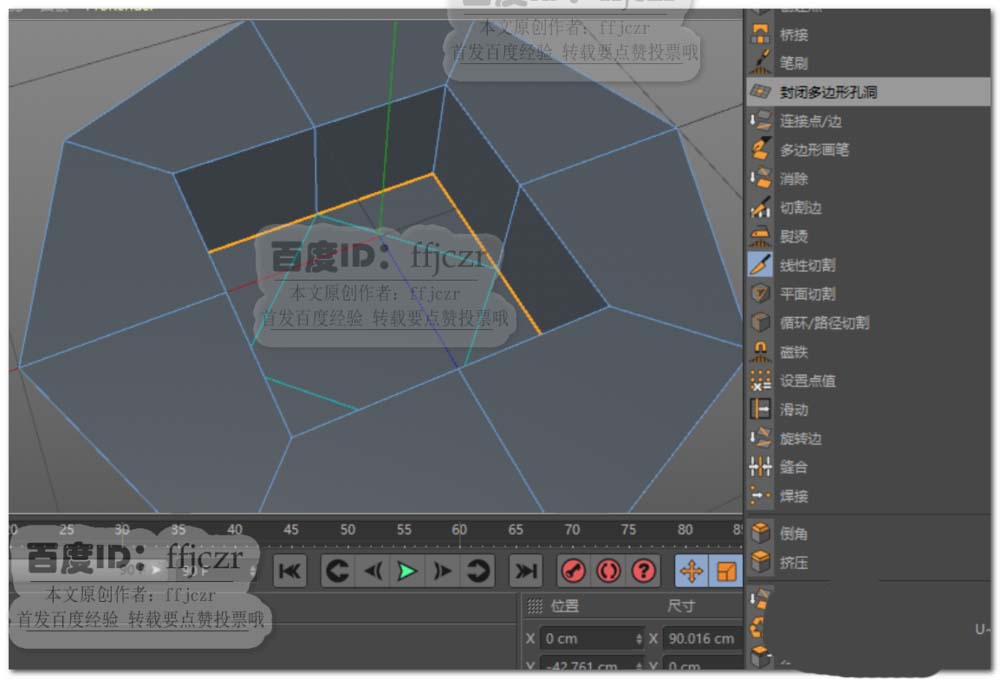

4、边模式中，选中圆盘内的四边形边；向下挤压适当距离，选用封闭多边形孔洞将底部开口封闭。

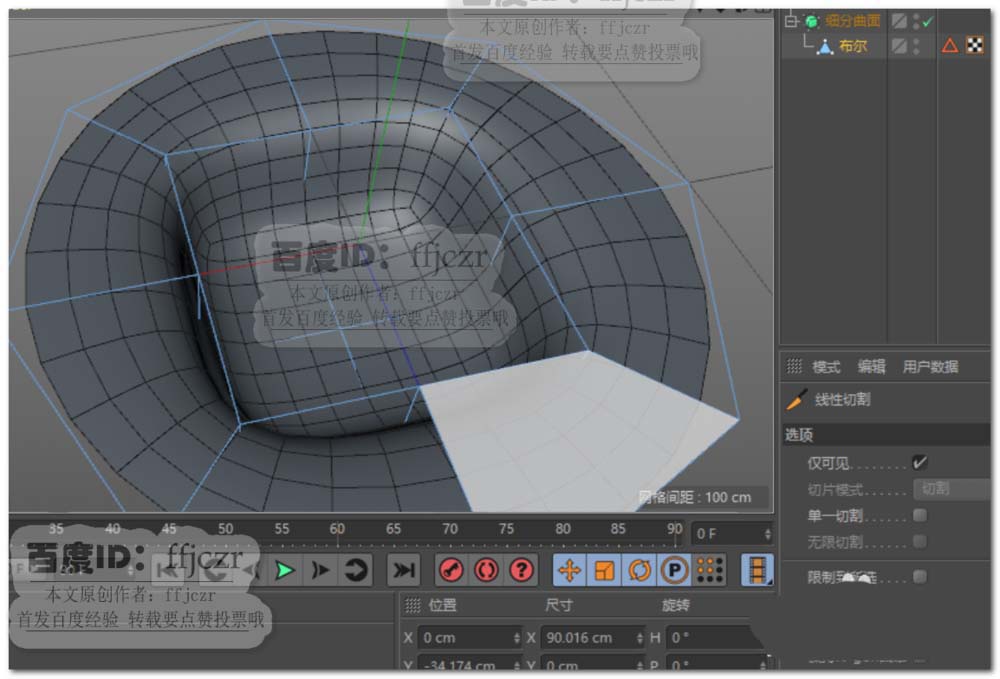

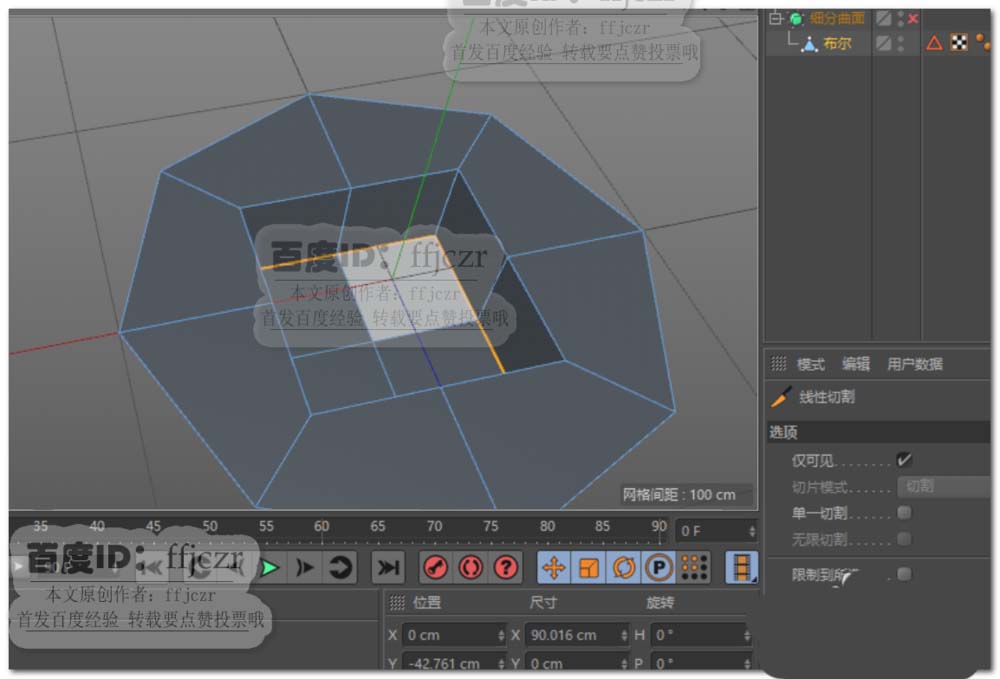

5、根据圆盘的旋转结构线对封闭的底部连接结构线；添加一个细分曲面，得到一个圆滑的四方沉孔。要想得到硬边沉孔效果，还得进行以下的控制边添加。

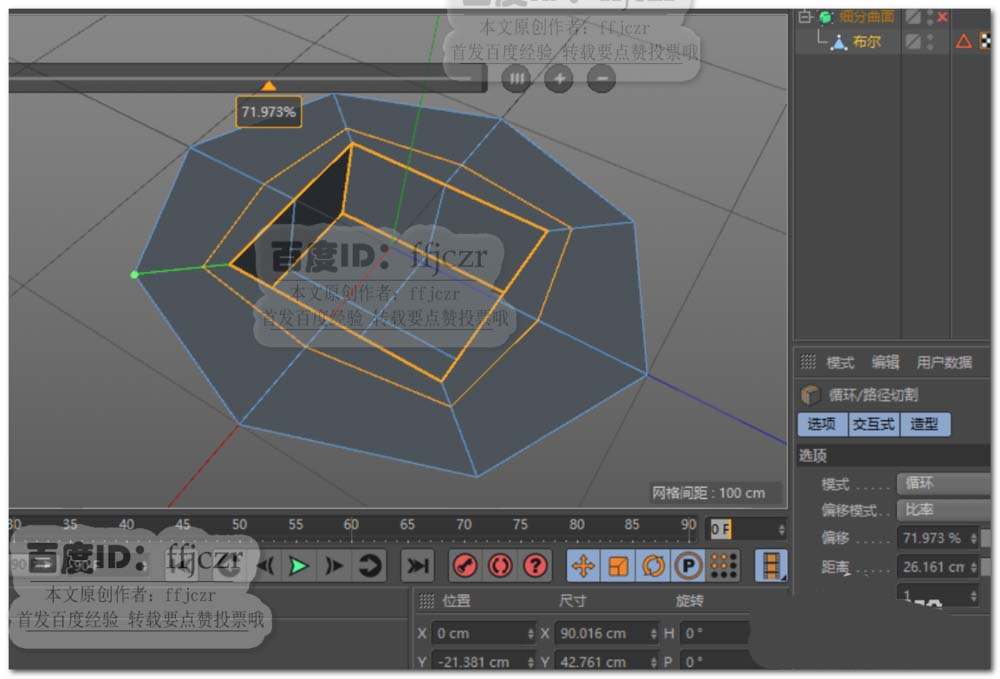

6、选用循环边工具，在圆盘与四方孔之间添加一条循环边。如图所示。

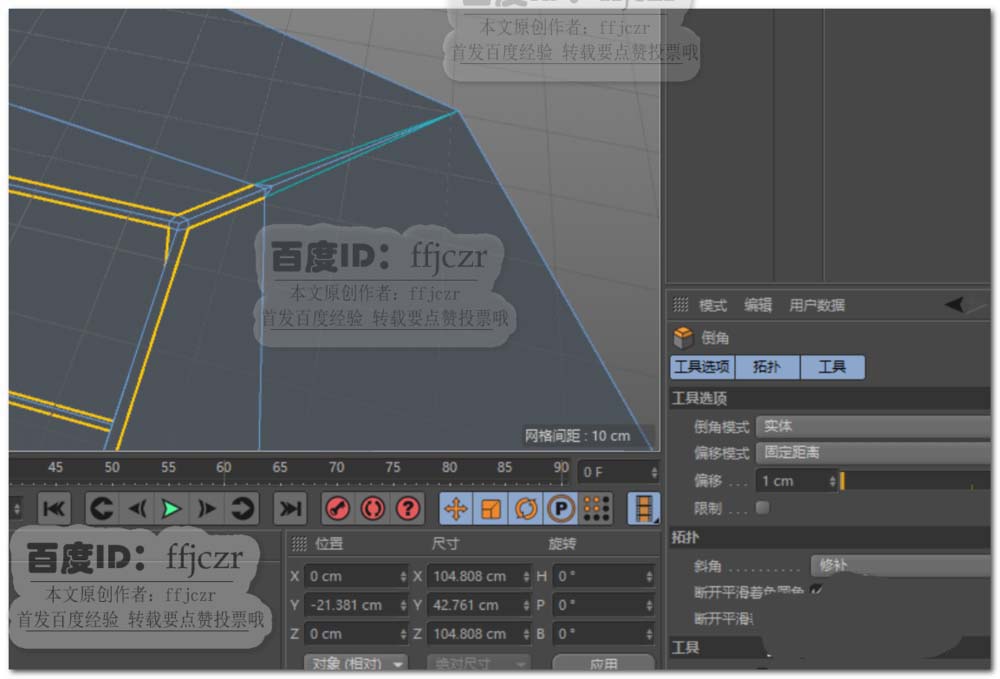

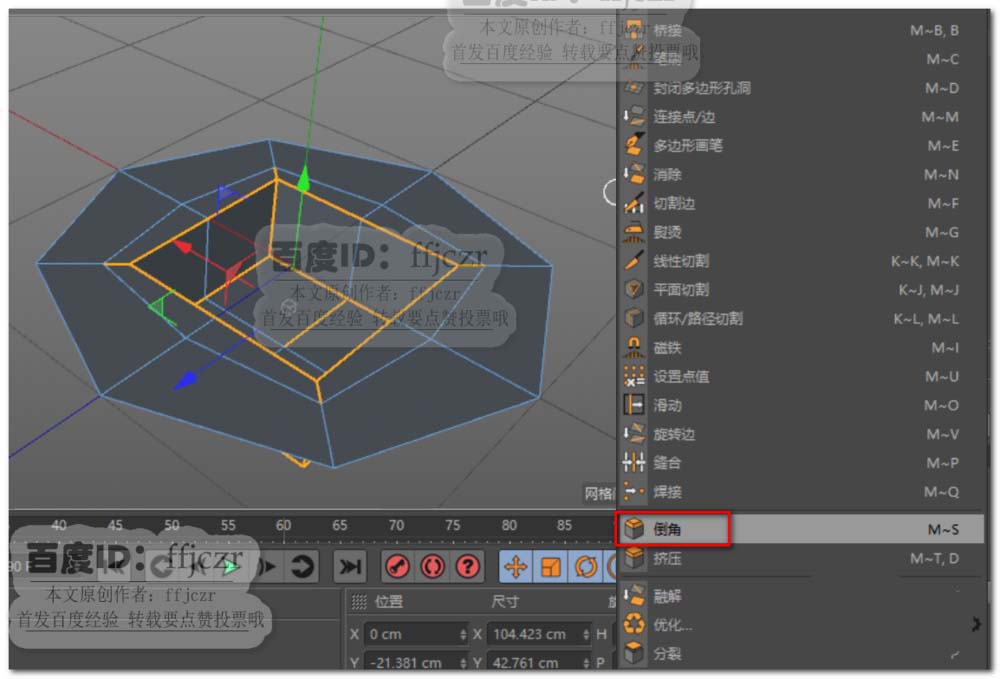

7、选择四方形沉孔的轮廓边，包括四方沉孔与上步循环边之间的连线；对选中的边进行倒实体角，偏移值为1.

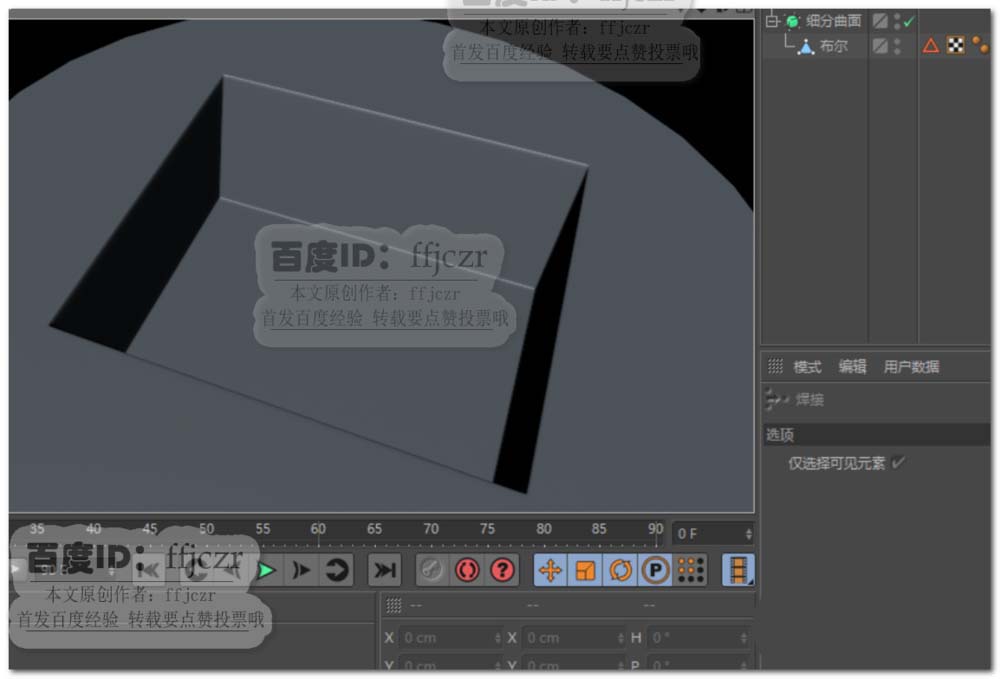

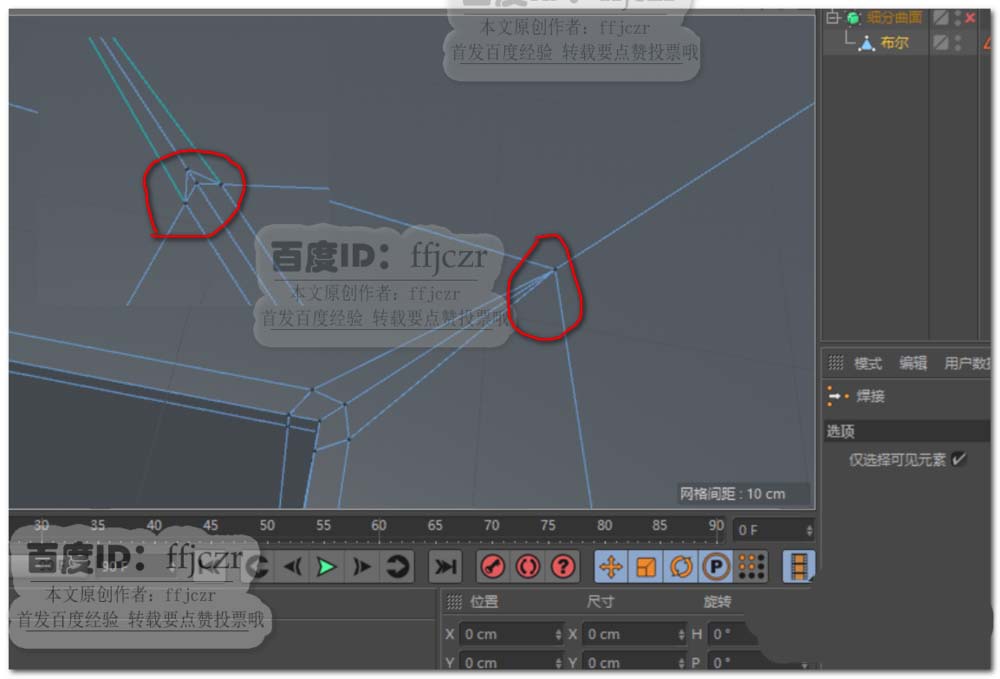

8、对倒角后产生的N-gon线进行修改，如图1将左边红圈内的三个点用焊接工具将其焊接成一点。此时开启细分曲面，渲染即可得到圆滑的硬边效果。
以上就是C4D圆盘开四方沉孔的方法，希望大家喜欢，请继续关注脚本之家。
