UG10.0中想要建模圆镜子，该怎么建模呢？下面我们就来看看详细的教程。

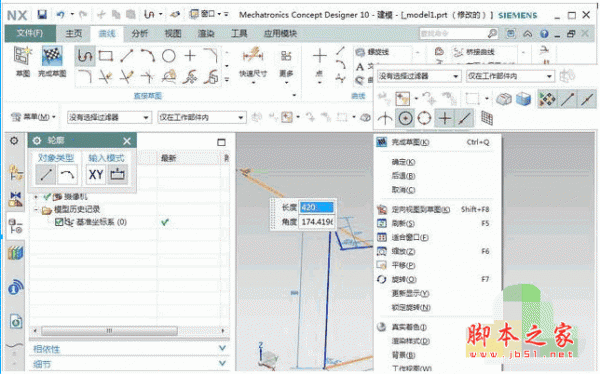

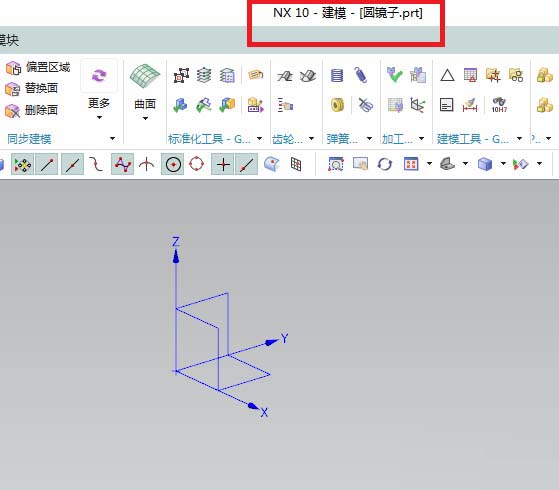

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，保存好。

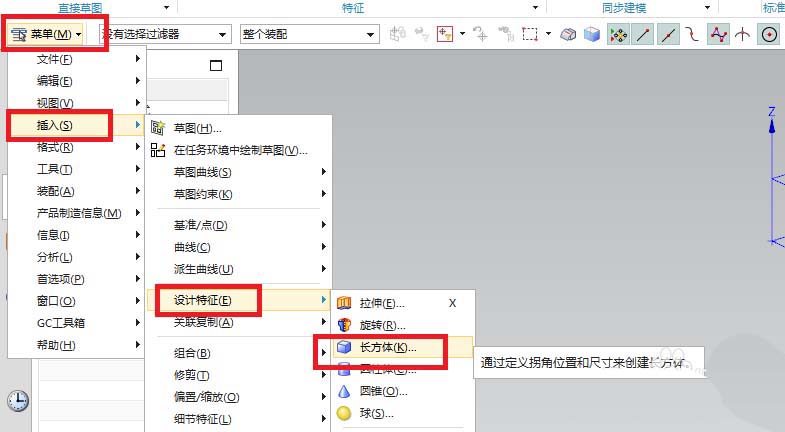

2、如下图所示。执行【菜单——插入——设计特征——长方体】，激活长方体命令。

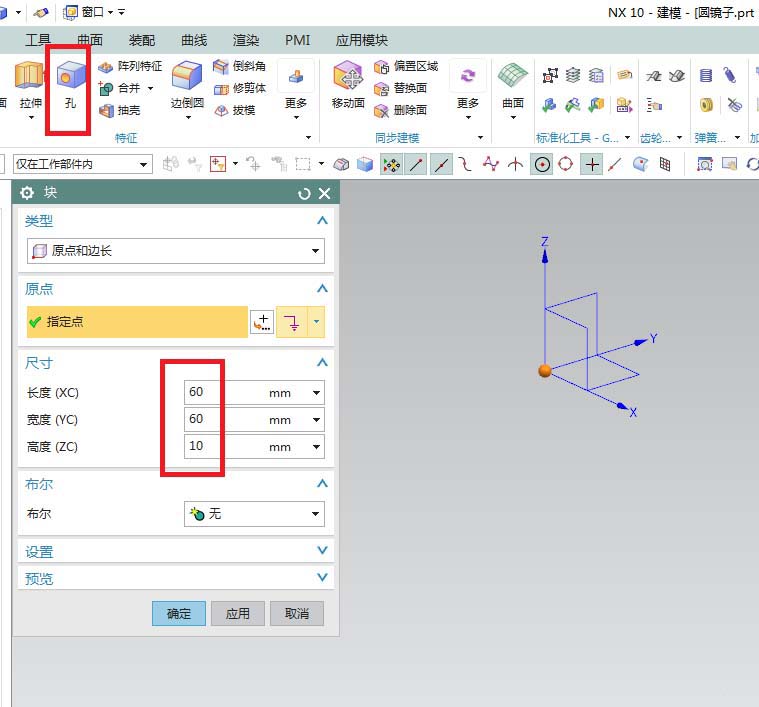

3、如下图所示，软件弹出一个“块”对话框，指定点默认为原点坐标，设置详细尺寸：60x60x10，点击确定。

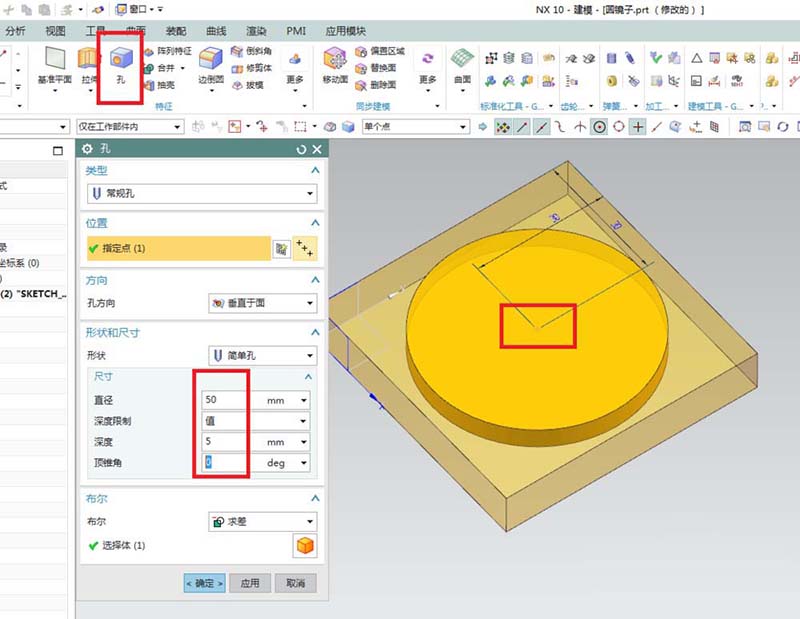

4、如下图所示，点击工具栏中的“孔”图标，及该命令，然后位置指定点，指定为长方体上平面的中点，然后设置详细尺寸，直径：50，深度5，顶锥角：0，点击确定。这个圆孔是镶嵌圆镜片的。
5、如下图所示，——点击工具栏中的拉伸图标，激活拉伸命令，——点击实体中的圆底面，就是红色框选所在的红色平面，直接进入草图。

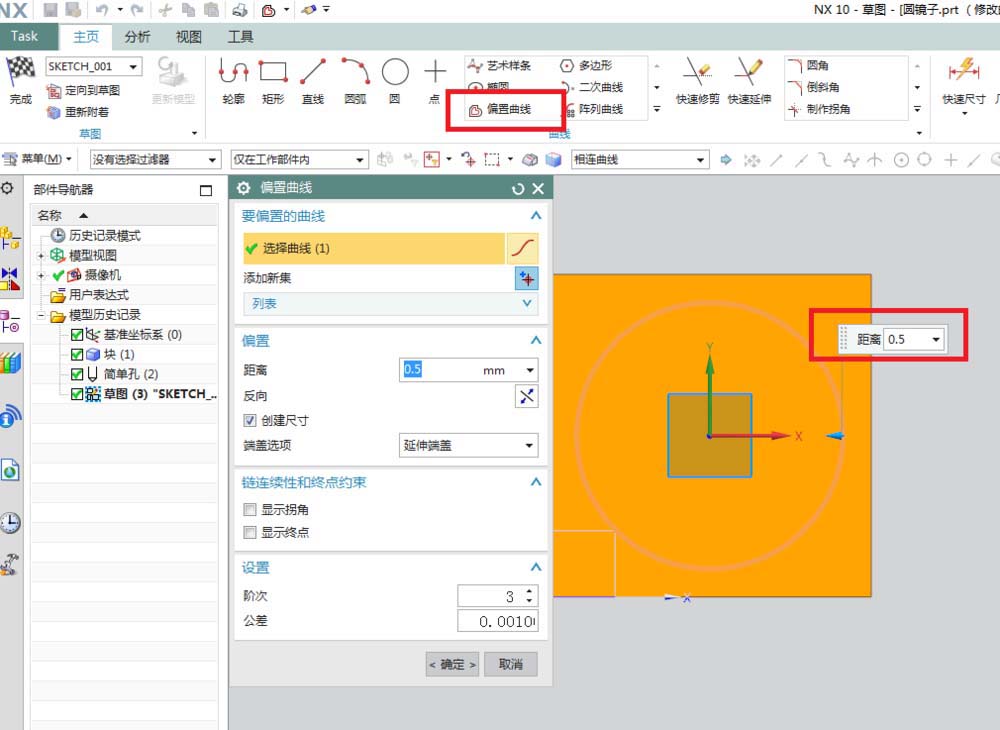

6、如下图所示，进入草图，激活“偏置曲线”命令，然后将圆向内偏移0.5，（这是为了后面渲染看到清楚，实际镶嵌的时候是不能小，只能大的。）然后点击完成，退出草图。

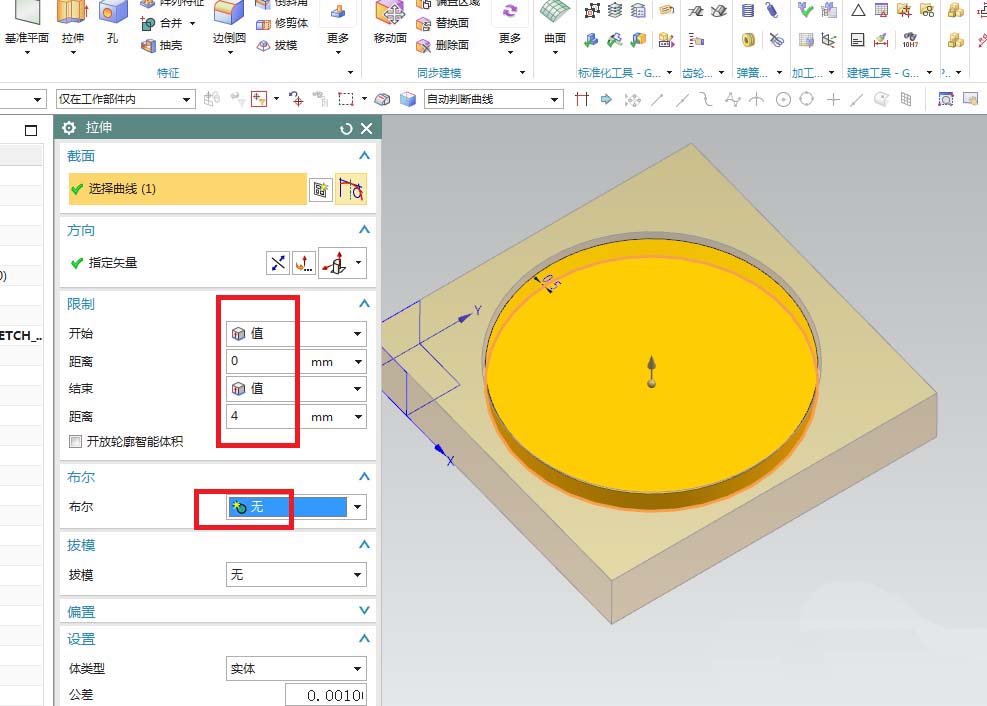

7、如下图所示，回到拉伸对话框，设置详细拉伸尺寸：拉伸高度4，布尔无，点击确定。

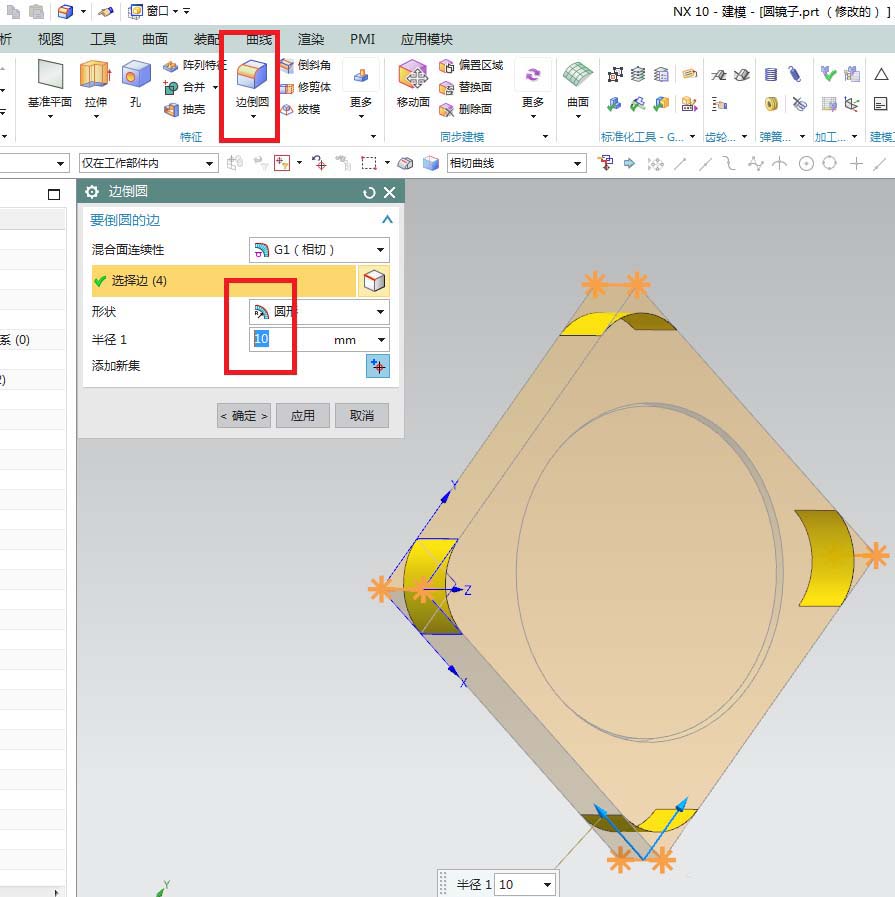

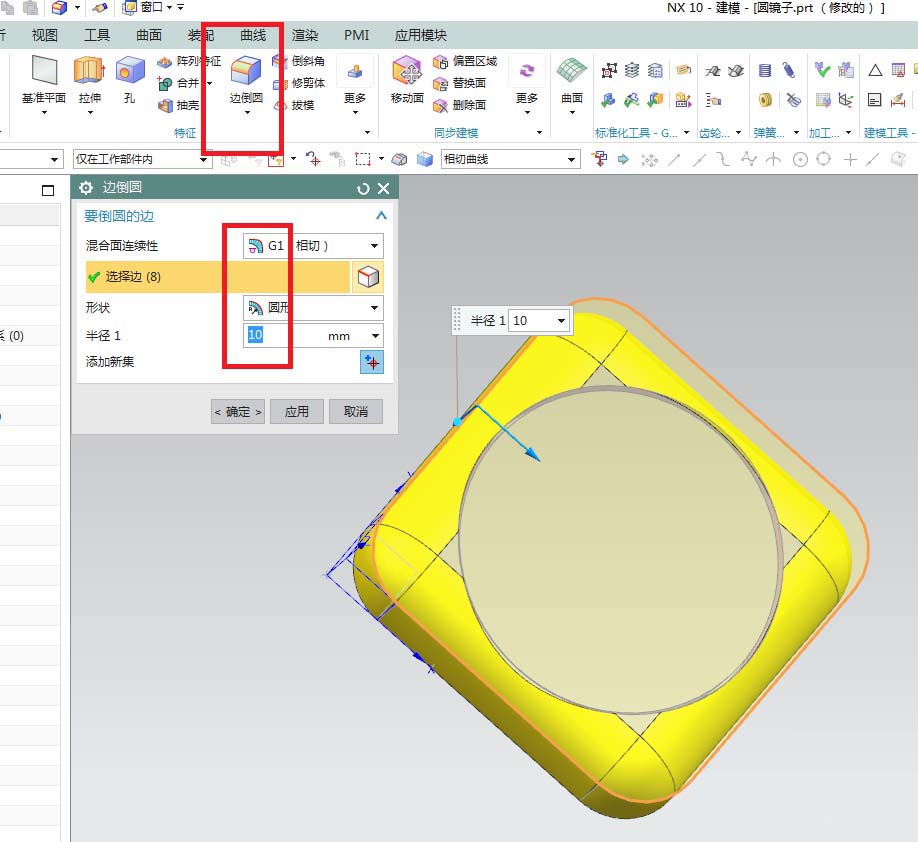

8、如下图所示，单击工具栏中的“边倒圆”图标，激活该命令，然后点击实体中的四条棱边，然后设置半径为10，然后点击“应用”。
9、如下图所示，选择实体上有孔的那面的边线，然后点击“应用”，完成了第二次边倒圆操作。

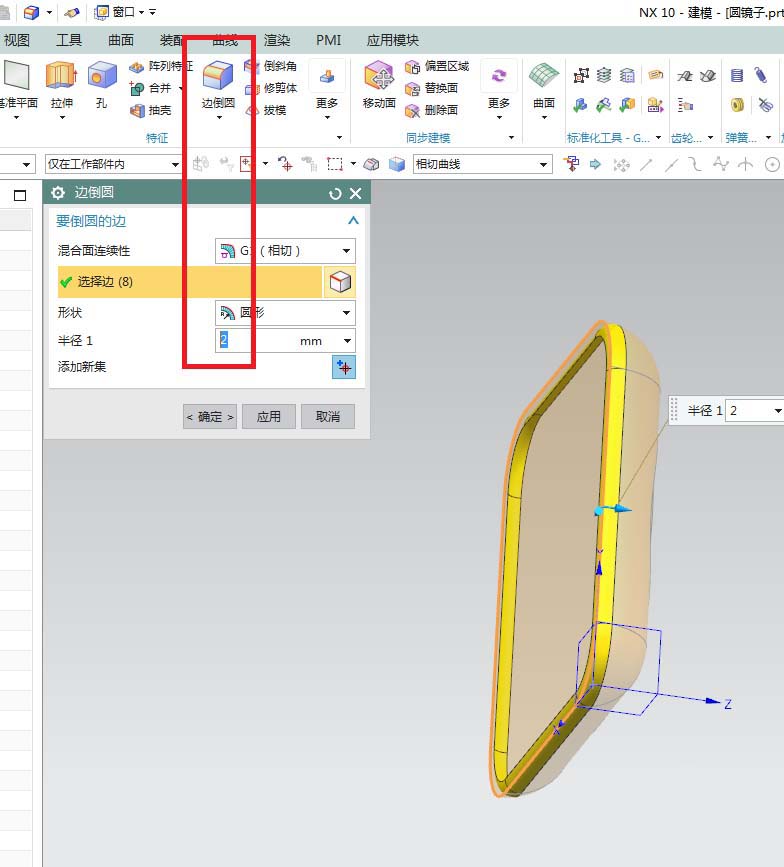

10、如下图所示，选择实体底面的边线，然后设置半径为2，差不多了，看着效果点击确定，完成并结束边倒圆操作。

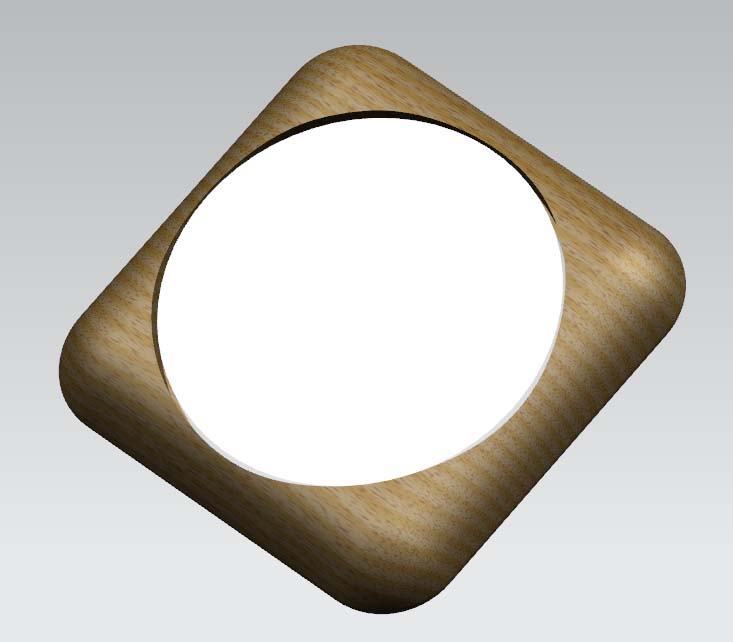

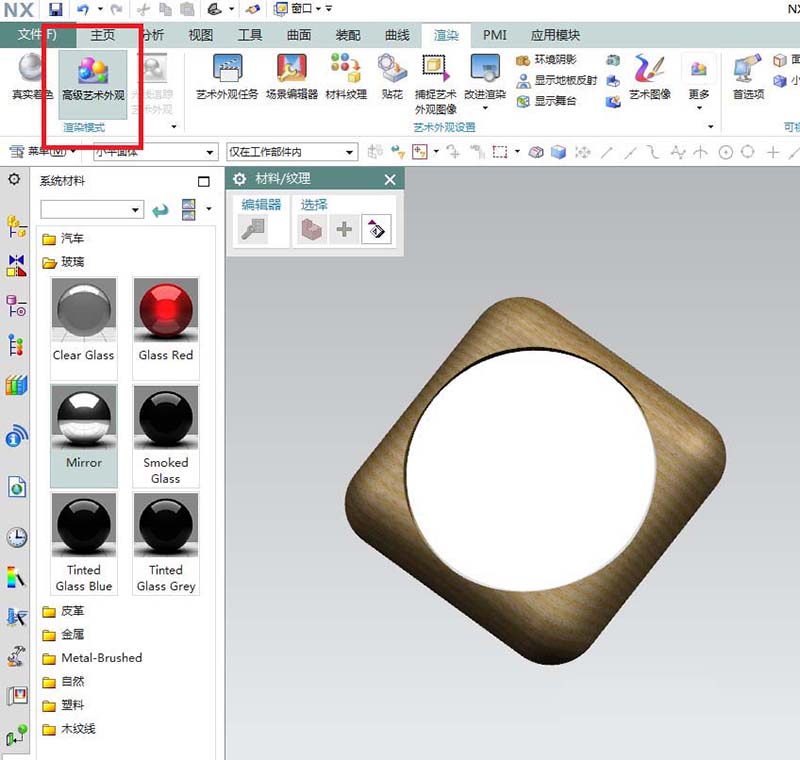

11、如下图所示，渲染——高级艺术外观（所有都是“否”），给长方体指定木纹线，给圆柱体指定不透明的玻璃。最后的效果就如下图所示了。
以上就是ug10.0创建圆形镜子的教程，希望大家喜欢，请继续关注脚本之家。
