标题栏是一张工程图必不可少的内容。catia的工程制图怎么生成标题栏呢？下面我们就来看看详细的教程。

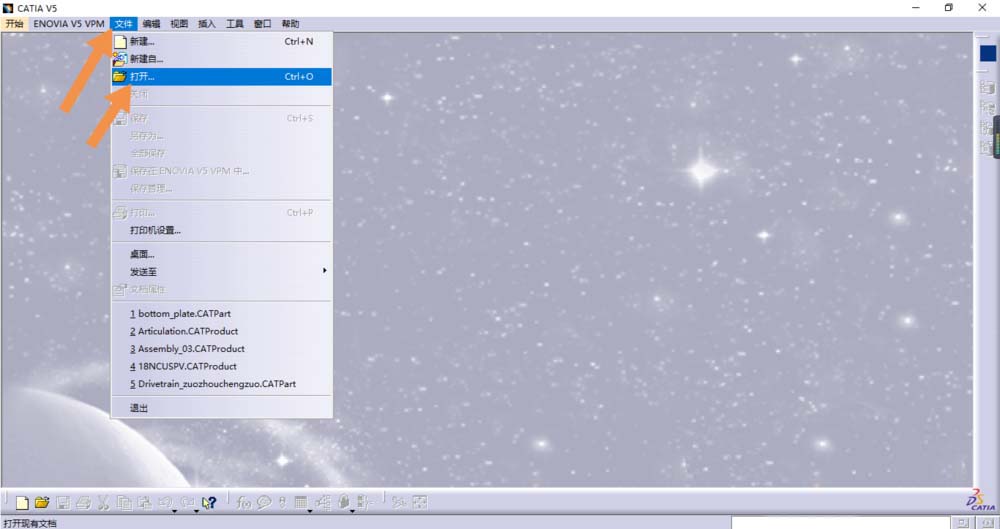

1、打开一张图纸，或者生成一张图纸。点击文件，打开工程图。

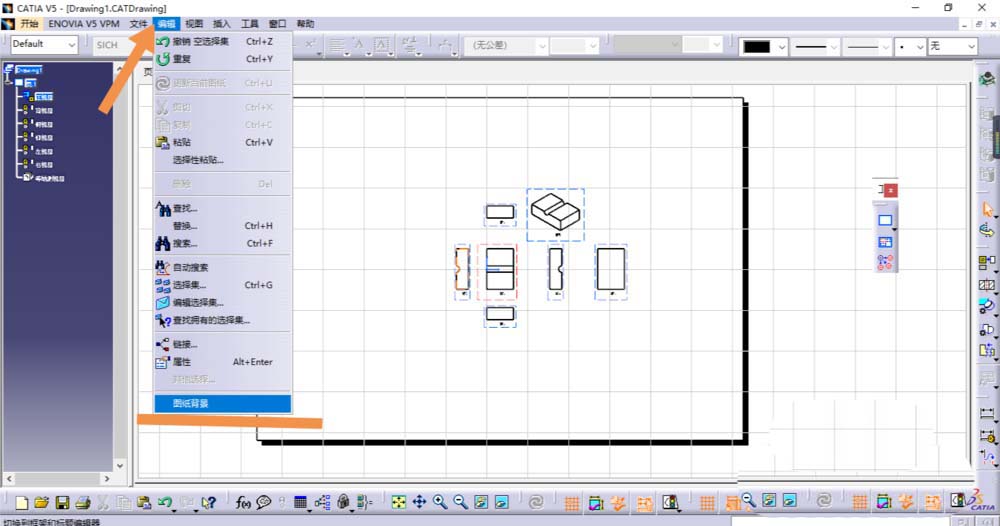

2、进入背景模式。点击编辑，选择图纸背景。

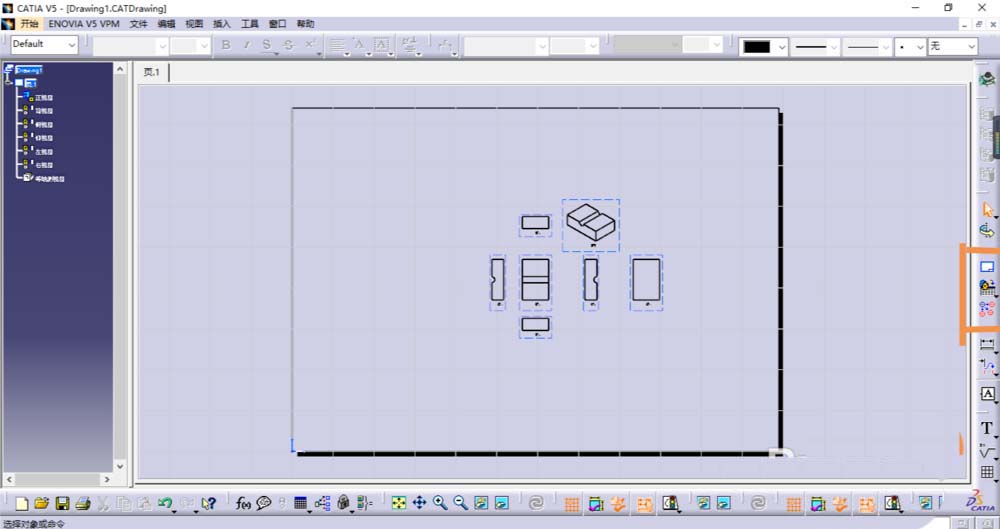

3、找到图示工具栏。此工具栏的名字是工程图。
4、点击图示圆内的工具。

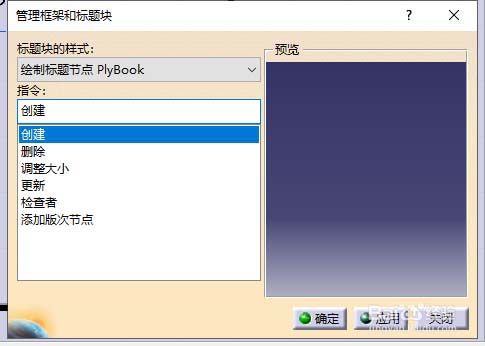

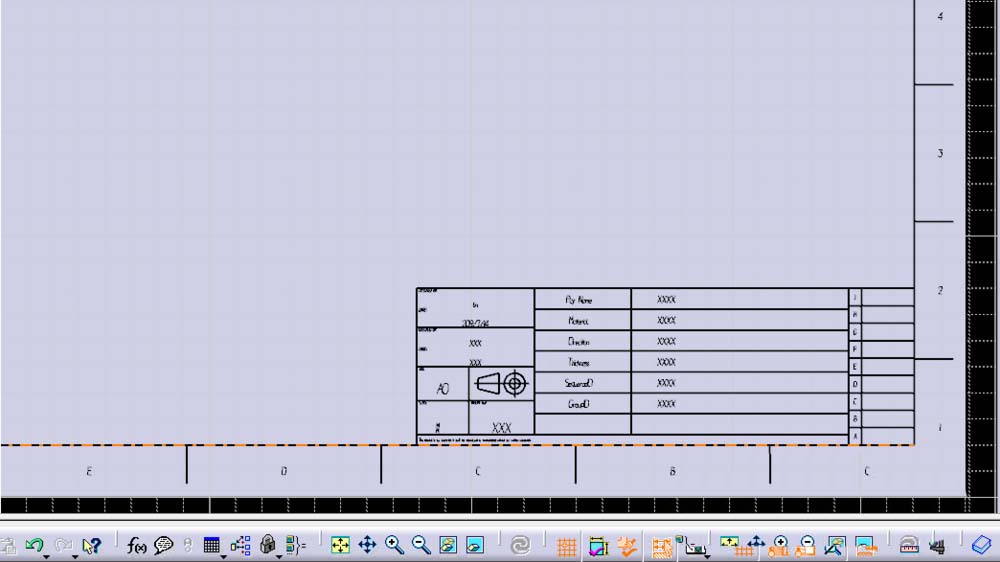

5、在弹出的对话框中选择相应规格，点击确定。

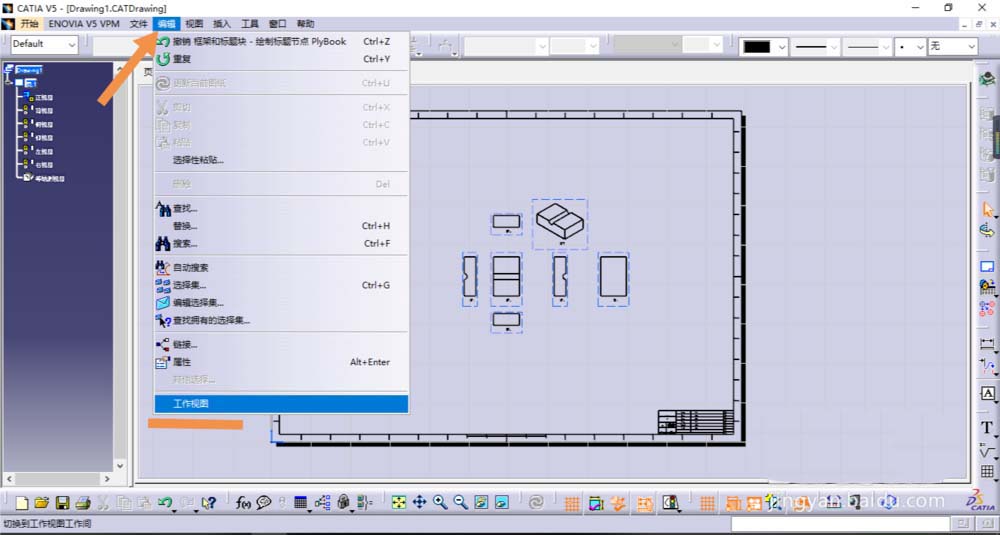

6、回到工作模式。点击编辑，选择工作视图。
7、保存文件。
PS：如果要修改标题栏，必须进入背景模式才能进行修改。
