进度条，应用也比较广泛，这里提供一则带百分比的进度条案例，分享给大家

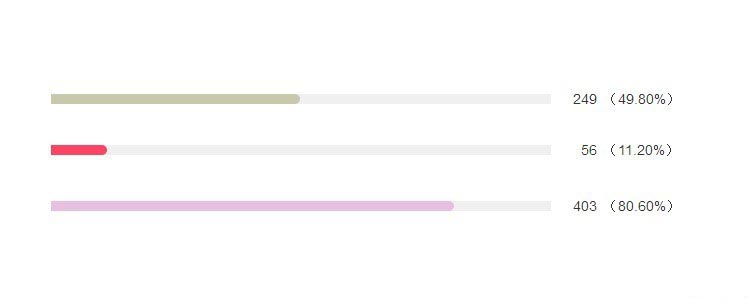

效果如下（搞不定百度的gif压缩了，上传的gif效果严重失真，咳~）：
1、为了说明效果，特意放置了3条进度条，以示不同比例的效果，这里仅以一条进度条做范本，如需其他数量进度条可以按“复制+黏贴”方式实现，无非再修改下颜色即可~
2、“进度条”所需的素材不多：2个矩形和2个文本标签即可，如下图所示：
3、按以下要求设置：
1）设置“文本标签“名称（标识）：百分比
2）设置“文本标签“名称（标识）：参数；文本内容：249（数值可随意）
3）设置“矩形”名称（标识）：总量；尺寸：500*10；填充色：#F0F0F0（可随意）
4）设置“矩形”名称（标识）：颜色进度条；尺寸：10*10；填充色：#C8C8AD（可随意）

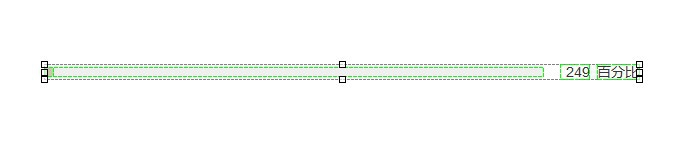

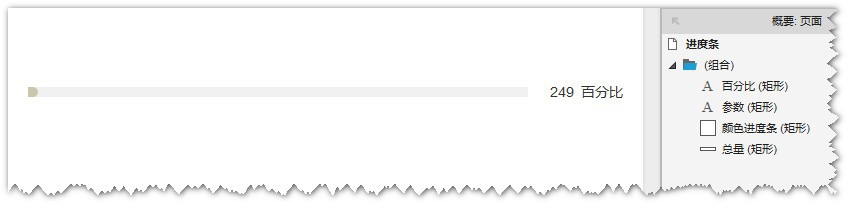

4、按下图布局方式组合：
5、这里只需针对“矩形：颜色进度条“做交互效果，设定相关动作：
6、以“矩形：总量“长度为总长度；设定总量是500；参数可任意设置小于500的任意数字；设定一个全局变量num，记录百分比的数值

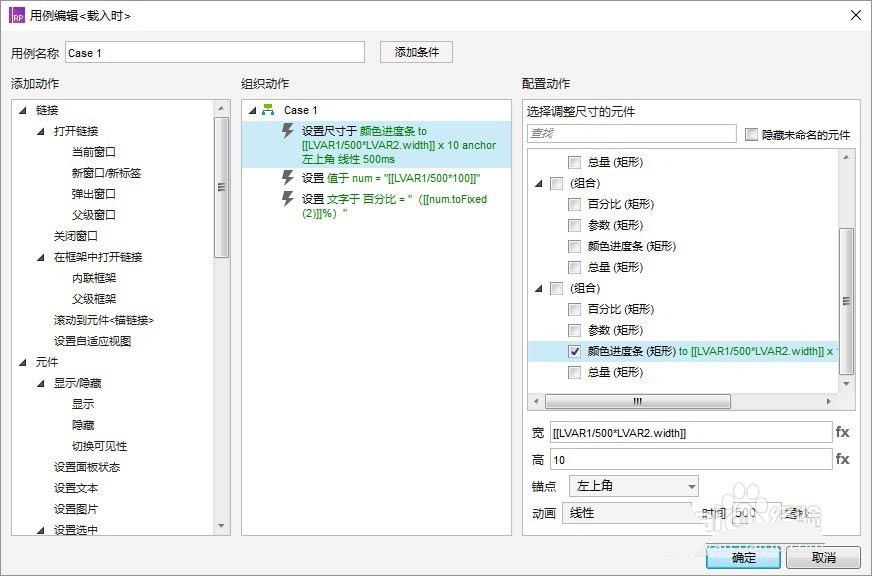

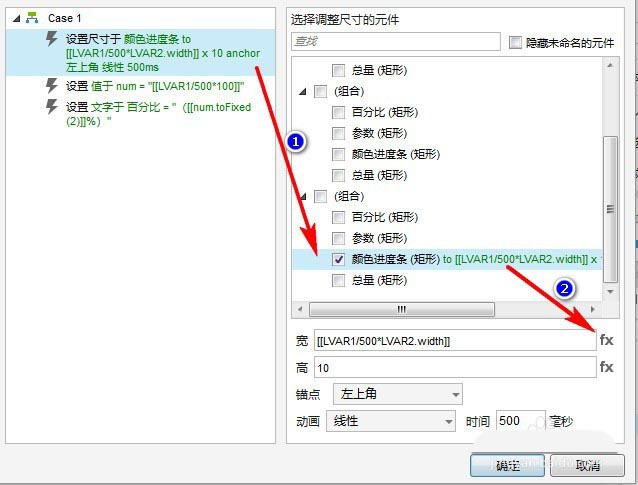

7、动作1：设置“矩形：颜色进度条“的长度

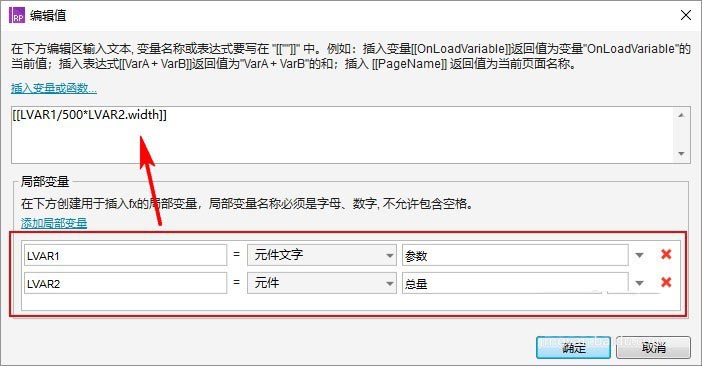

设置"文本框：参数"的内容（即数值）为局部变量LVAR1
设置"文本框：总量"为局部变量LVAR2
所以”矩形：颜色进度条“的长度为：[[LVAR1/500*LVAR2.width]]

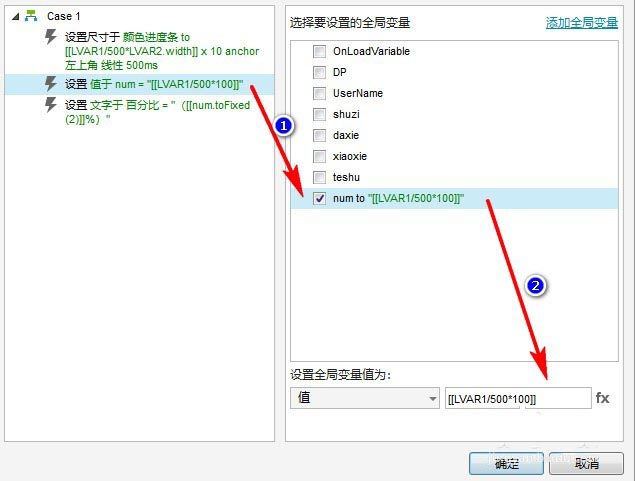

8、动作2：计算百分比
1)计算百分比
设置"文本框：参数"的内容（即数值）为局部变量LVAR1,所以计算得”百分比“的数值为：[[LVAR1/500*100]]
（原本到这里可以结束了，但实际情况会发现，计算出来的数值，会有很多小数点，哈哈，这就不美观了）
2)百分比格式化：保留2位小数格式化用到的函数：[[num.toFixed(2)]]
3)设置“文本标签：百分比”为计算所得的数值（[[num.toFixed(2)]]%）

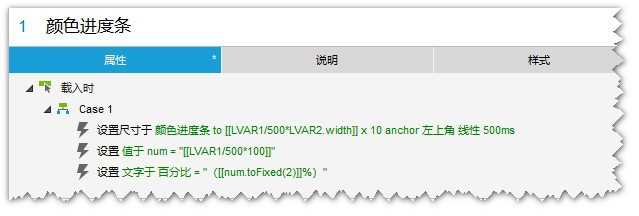

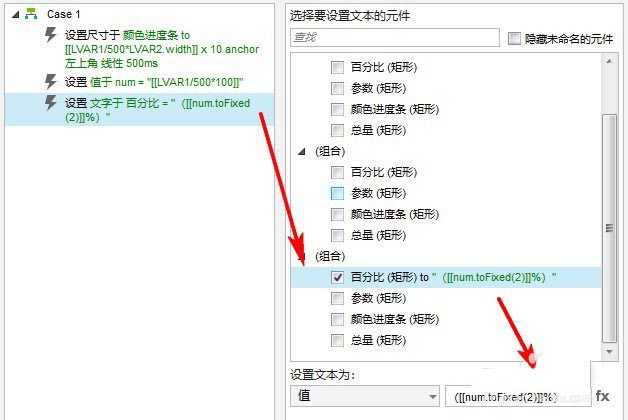

9、“矩形：颜色进度条“的所有动作如下图所示：

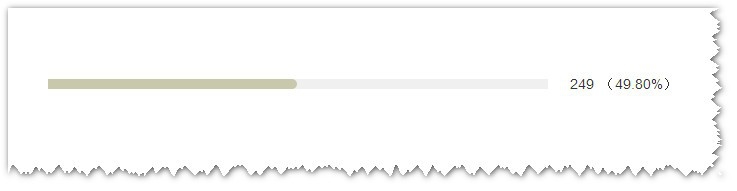

10、到这里就设置结束了，很是简单。一切设置正确，效果就如下：
以上就是Axure制作带百分比进度条的投票系统的教程，希望大家喜欢，请继续关注脚本之家。
