C4D中想要创建一个零件模型，如图所示，在圆柱的顶面开十字形通孔，该怎么创建呢？下面我们就来看看详细的教程。

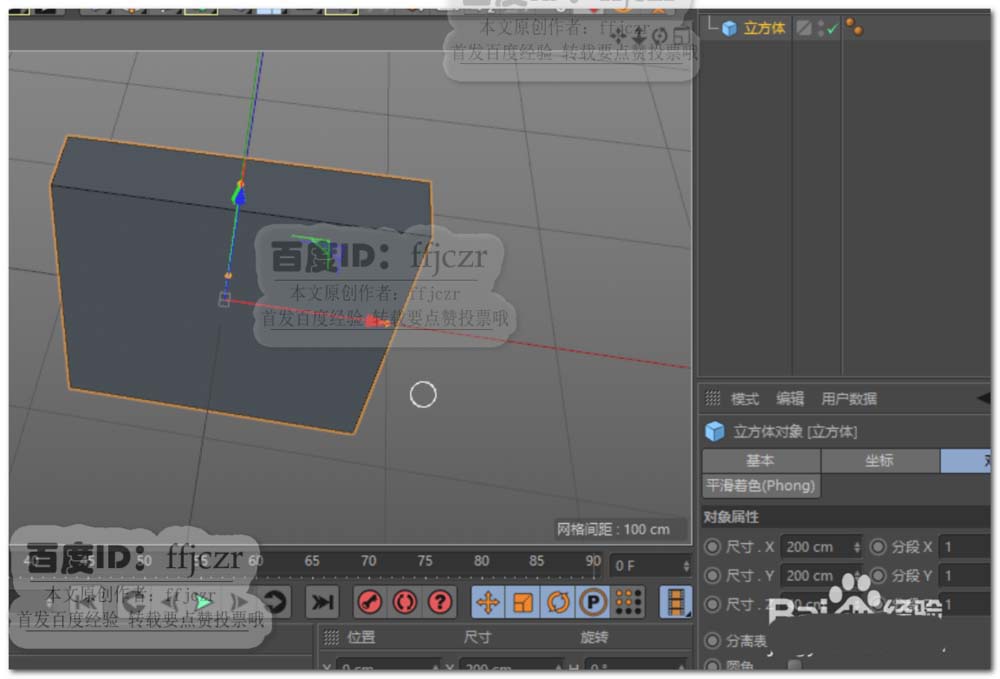

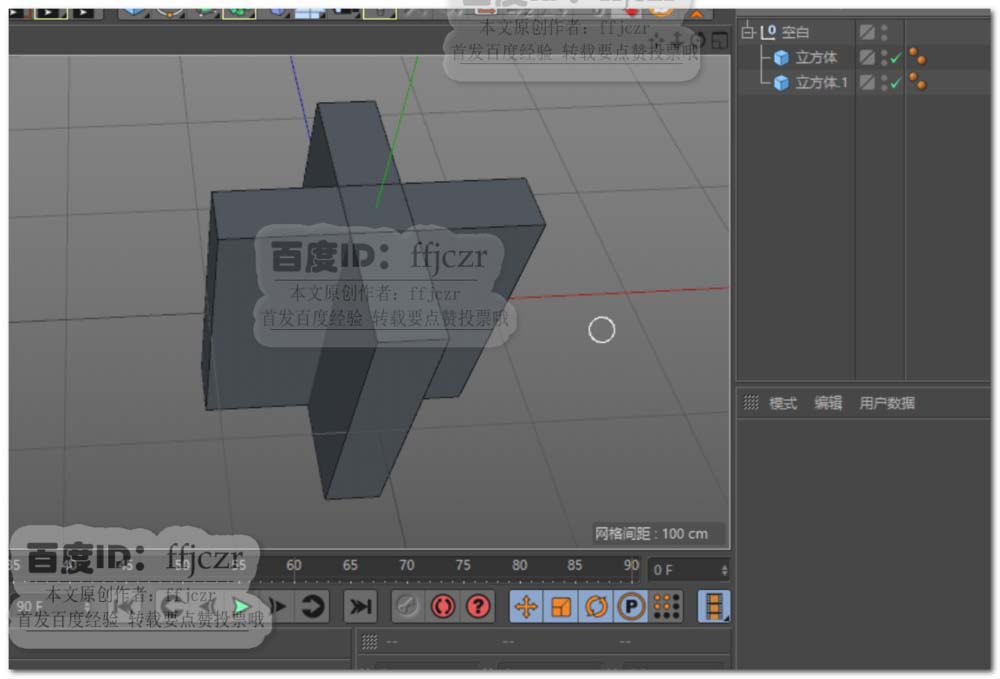

1、为方便创建十字通孔，首先创建出要开的十字形。创建一个200*200*40的长方体，复制该长方体，调整其X轴的角度为90。即可得到两个长方体组成的十字形。如图所示。这个形状只起到参考的作用。
2、创建一个圆管，旋转分段为18；将其内径调整到与第一步创建的十字形最大外轮廓相一致。

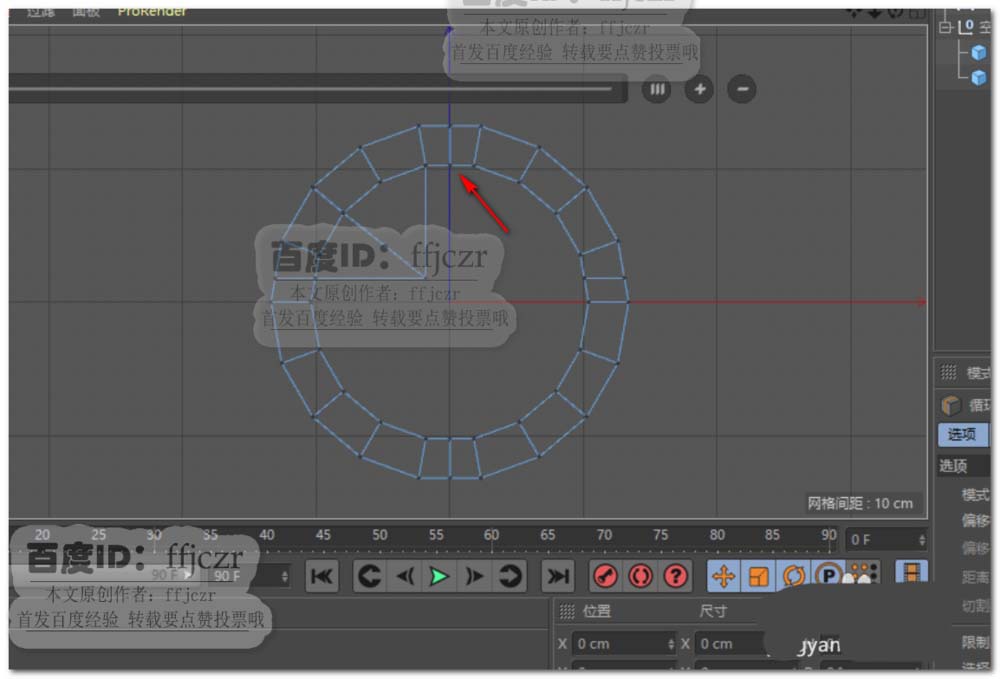

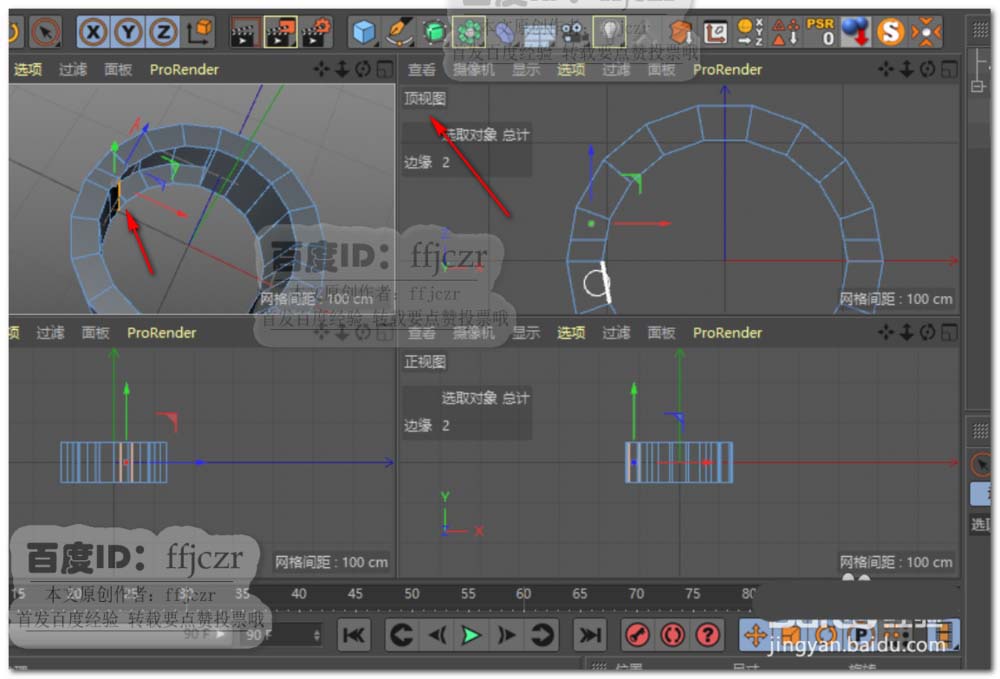

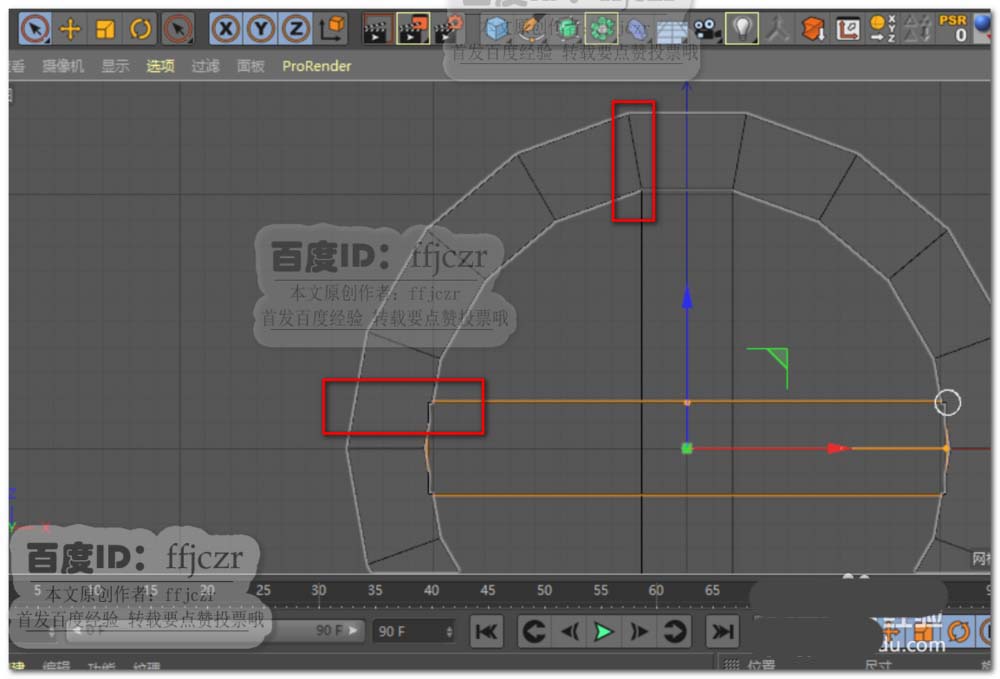

3、从顶视图中可以看出，参考十字形与圆管的左侧相差一条结构线。用切刀工具添加相应结构线。如图所示。

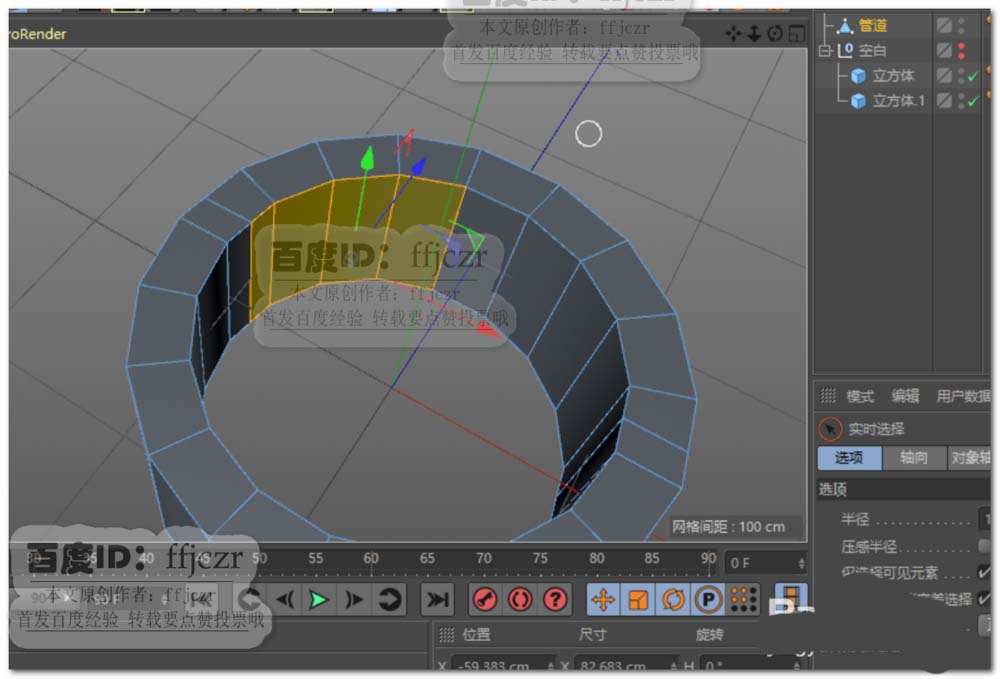

4、按图选中相应的面将其删除，分别选中参考十字形对应的边进行移动复制。

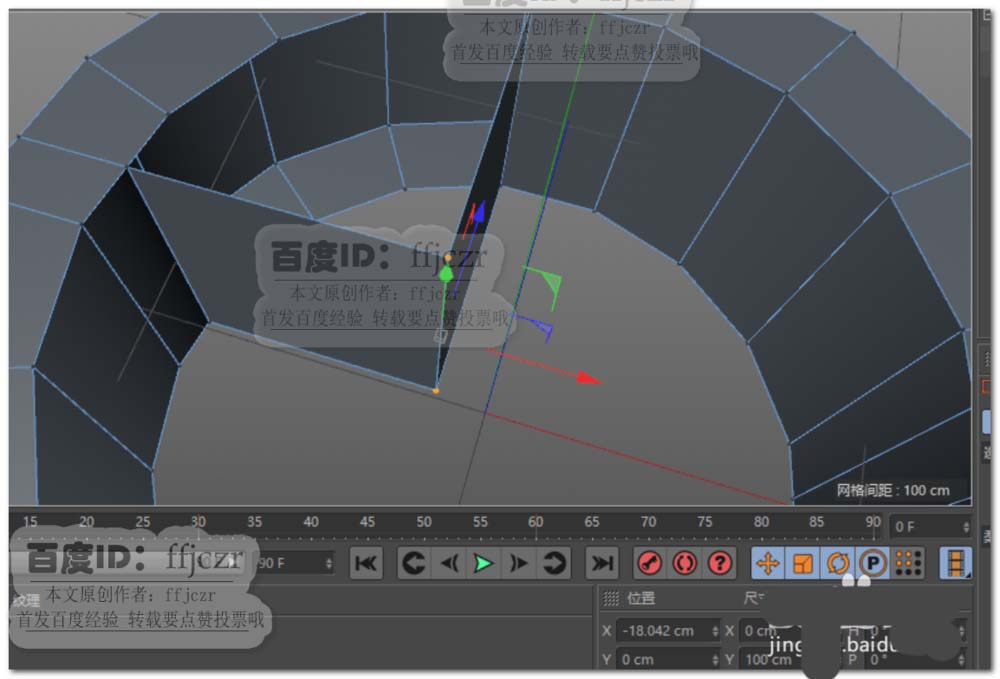

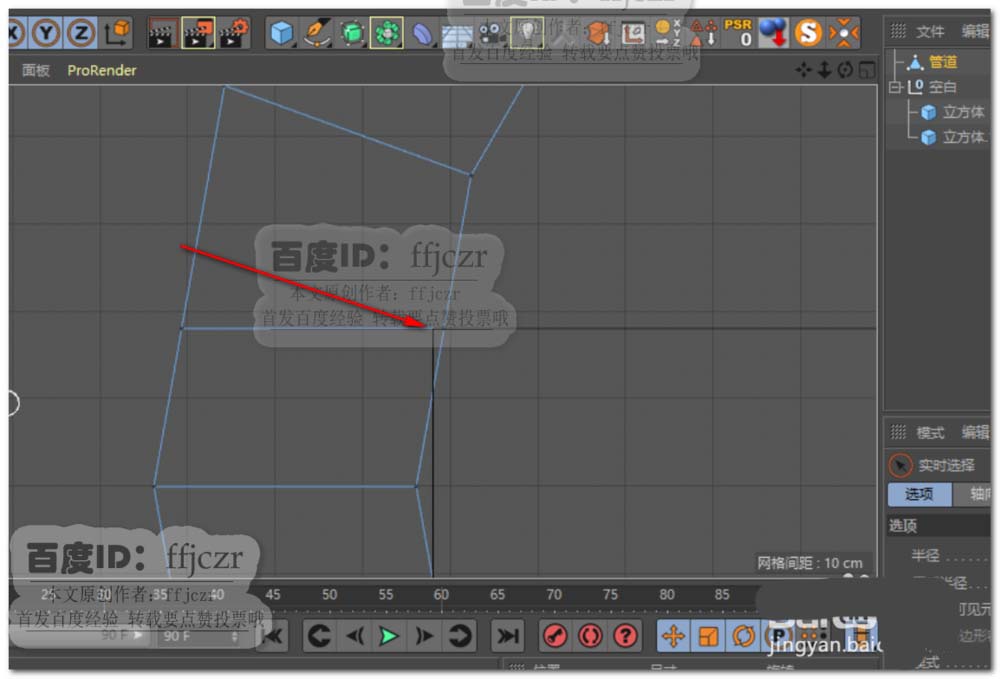

5、左边线向X轴方向移动复制，上边线向Y轴负向移动复制（按住Ctrl拖动相应边）。将两个复制的点连接在一起，形成90度角的两个片体。如图所示。

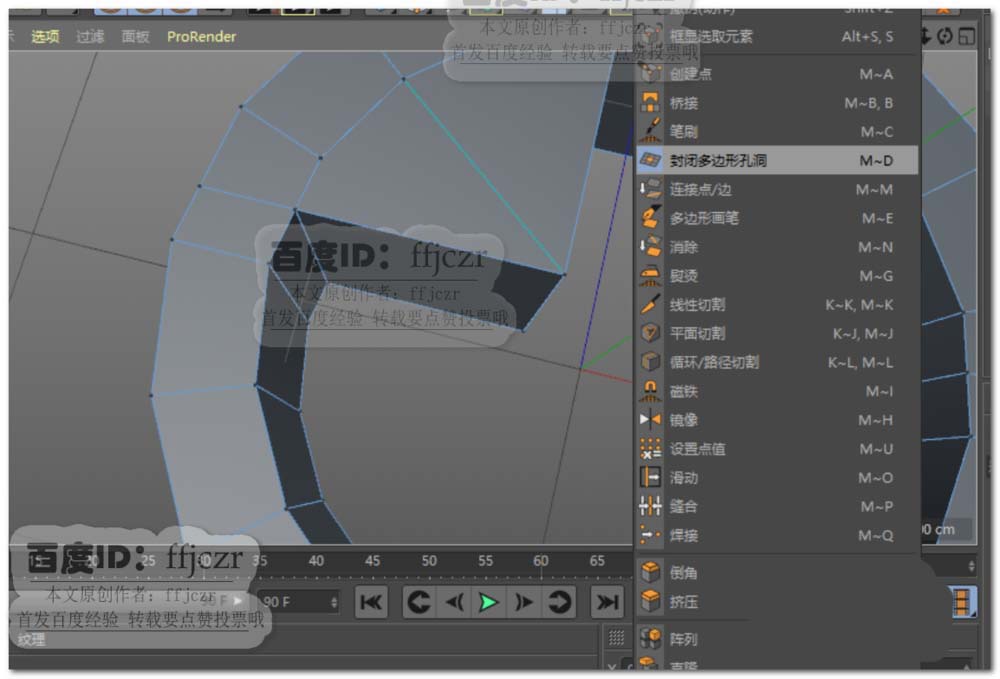

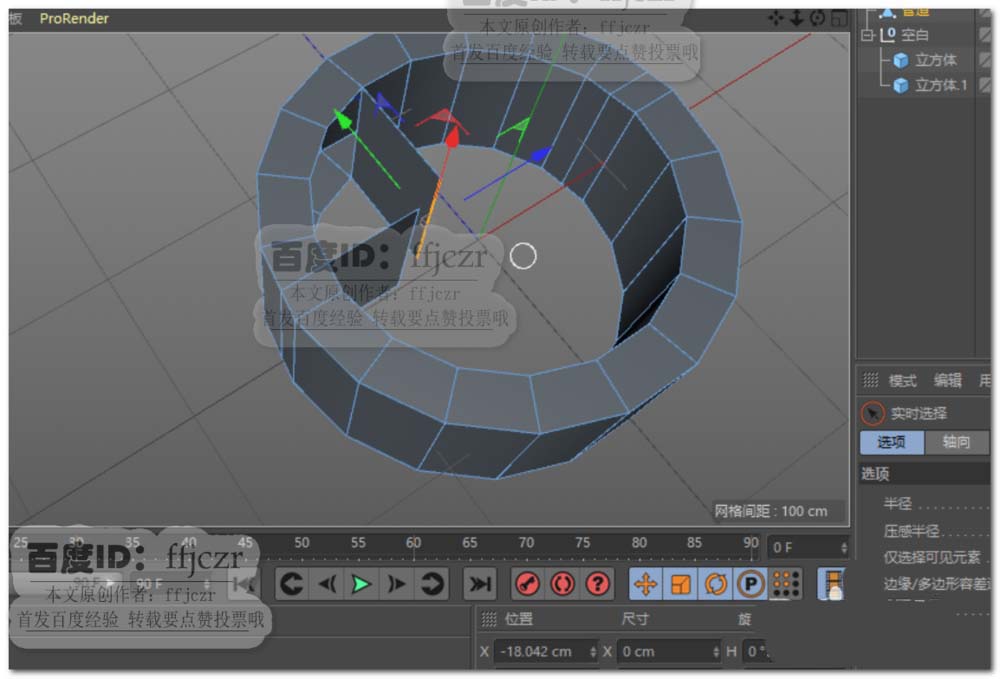

6、选用封闭多边形孔洞命令，将两个片体构成的开口封闭。

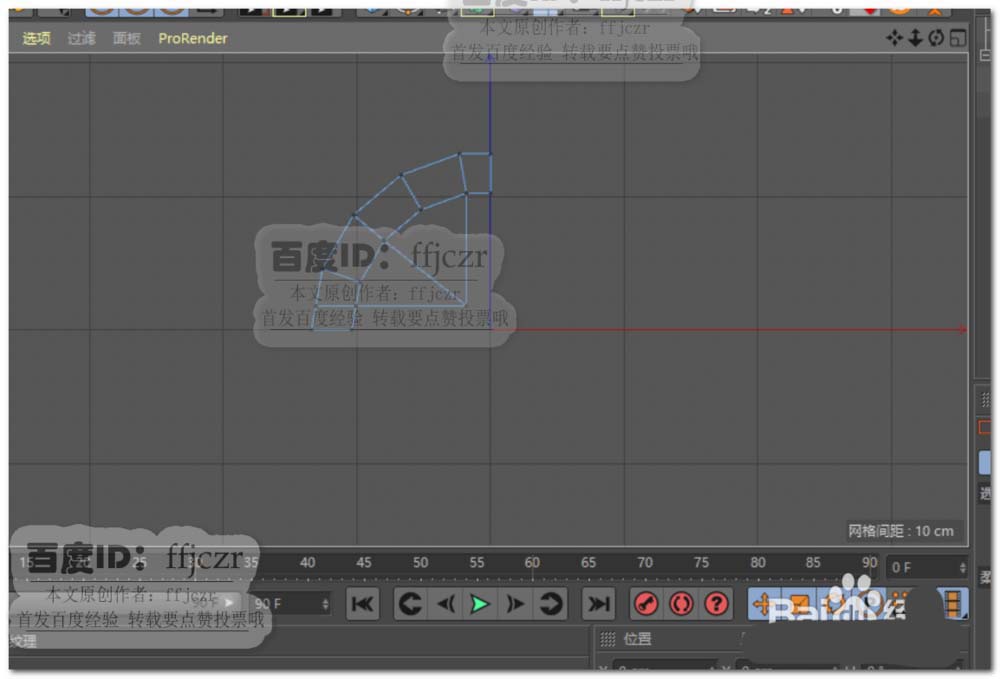

7、给圆管在Y轴上添加一条中线；将多余的圆管删除，只保留第二象限的结构。

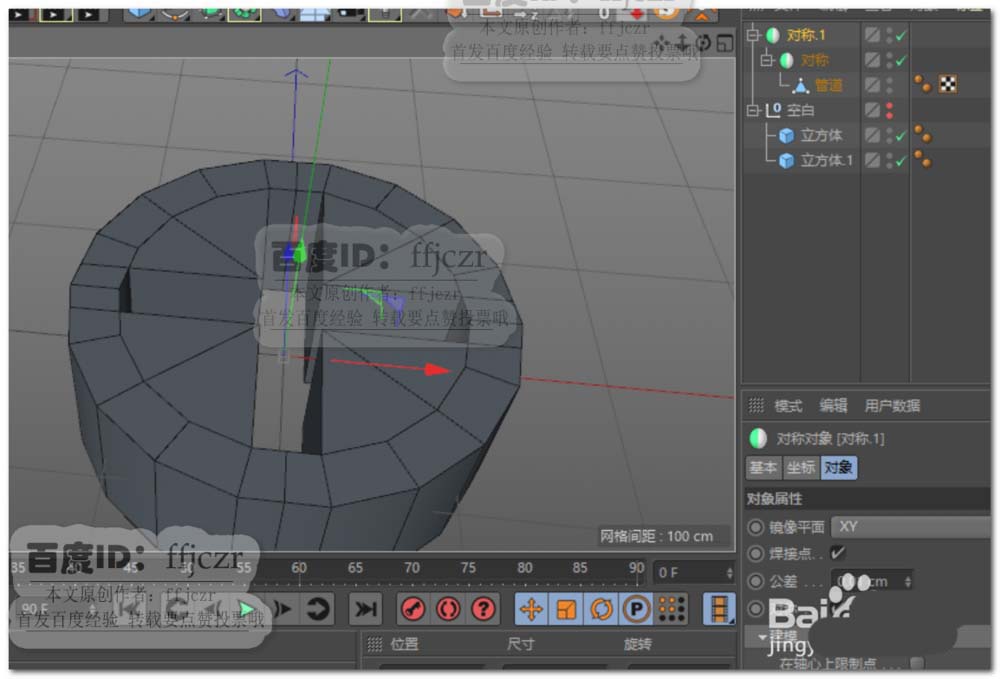

8、给保留的结构添加二个对称命令，镜像平面分别为：ZY,XY。得到完整的圆管结构。

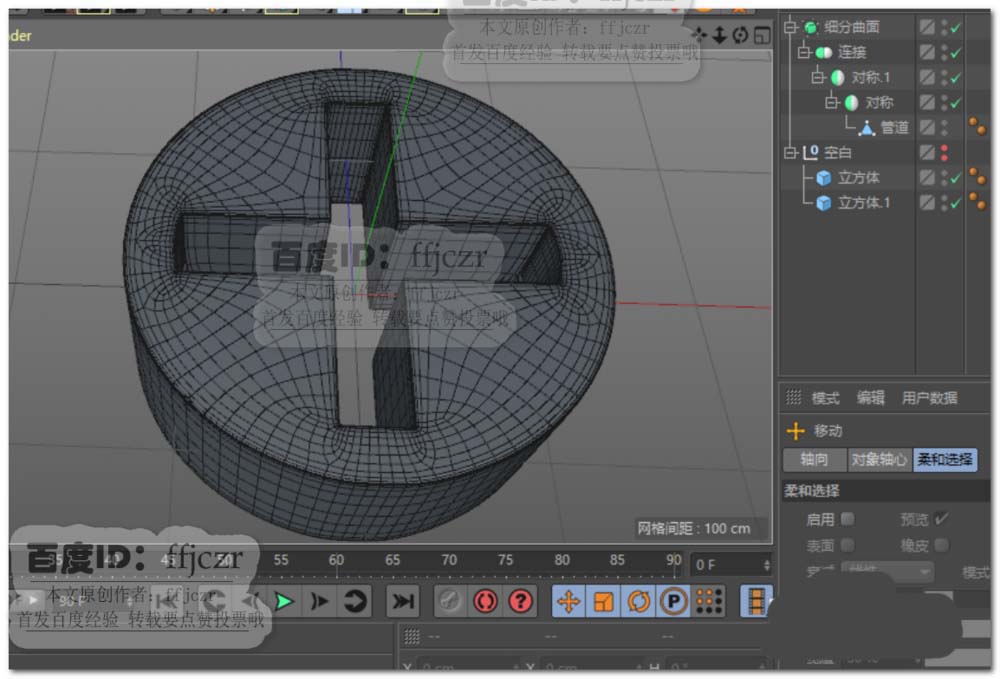

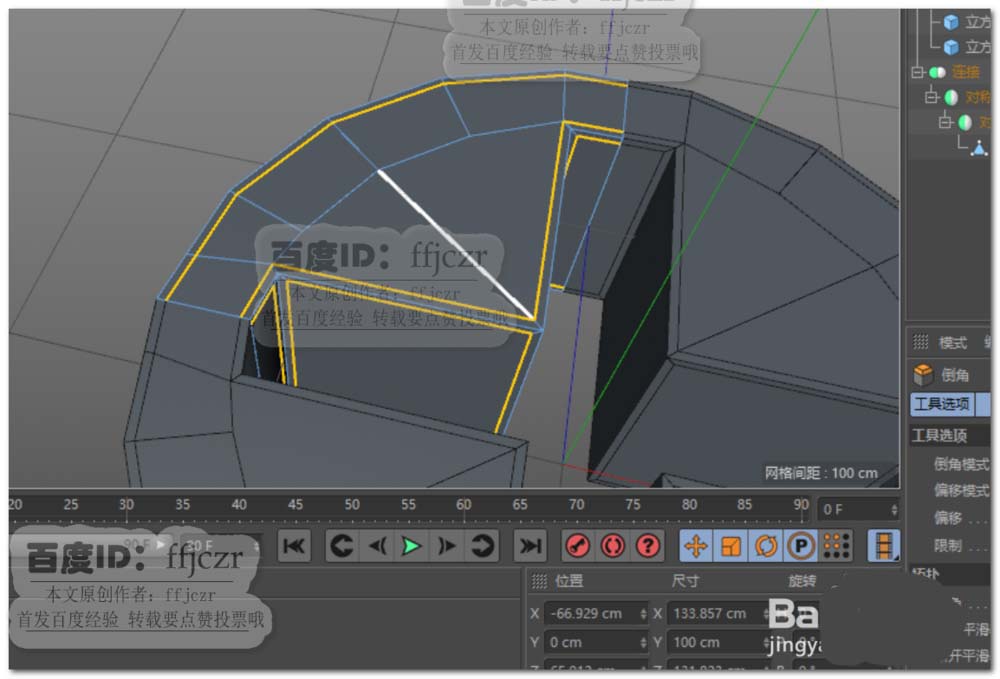

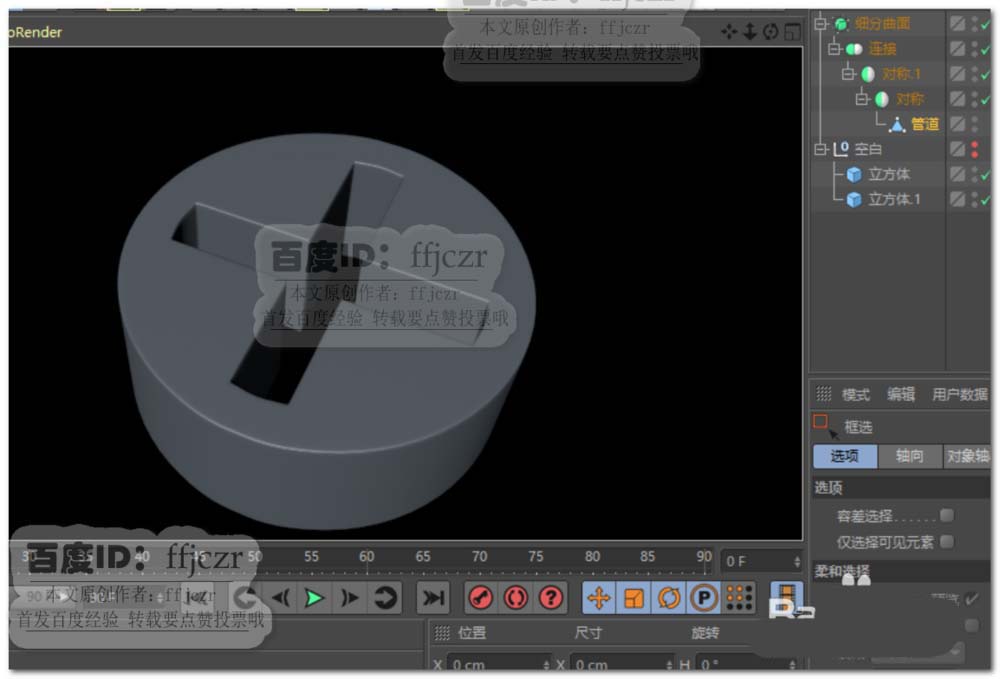

9、对轮廓线添加倒角，使结构硬边得到控制线。添加细分曲面，得到圆滑的硬边模型。在圆柱端面开十字通孔创建完成。
以上就是C4D圆柱端面开十字通孔的教程，希望大家喜欢，请继续关注脚本之家。
