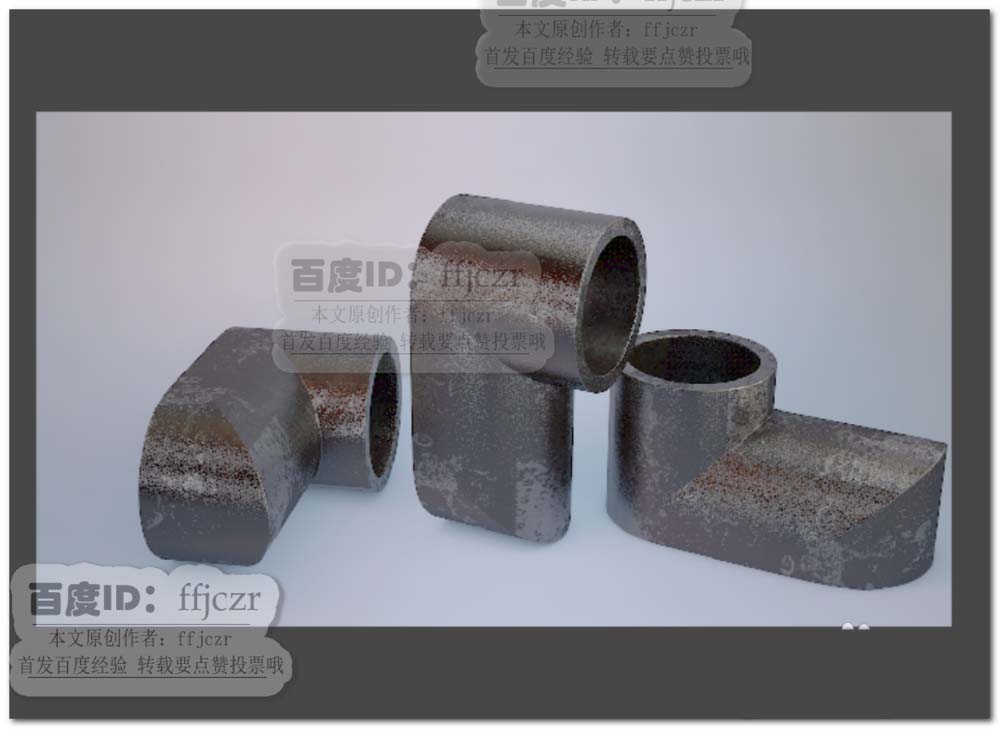

C4D中建模三维立体的零件模型很方便，想要哦制作一个硬边结构零件，如图，其中模型的通孔部分最常见到，其下部分却是少见。下面我们就来看看详细的教程。

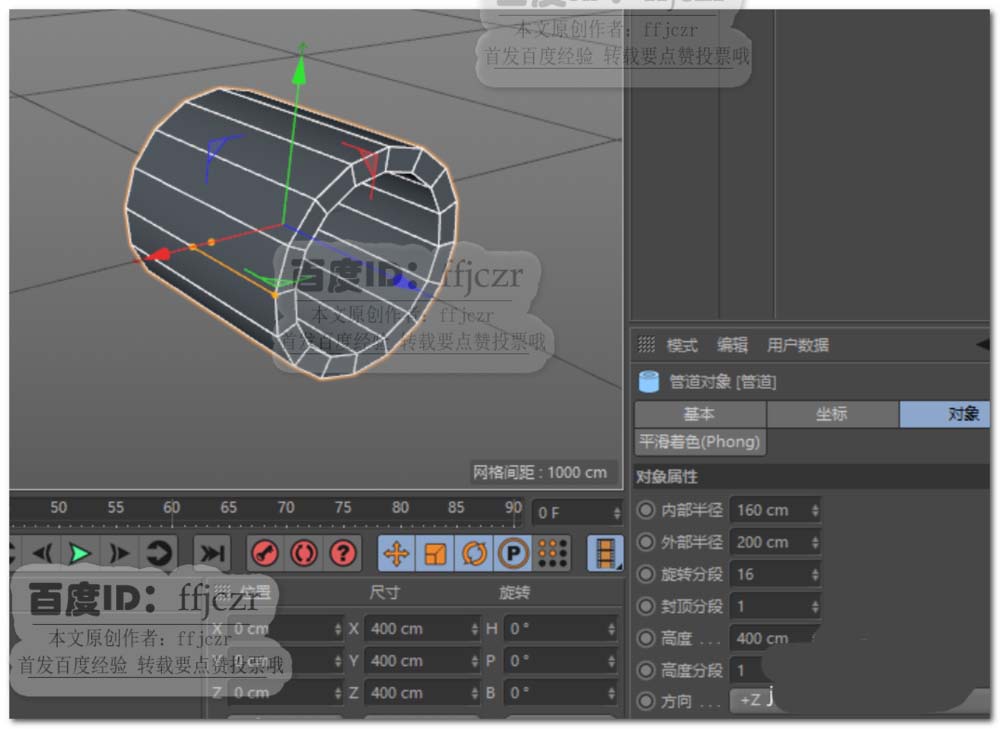

1、创建一个圆管，内部半径为160，外部半径为200，旋转分段为20（在多个圆柱组合时旋转分段很重要),高度为400，方向为+z.其它参数默认。

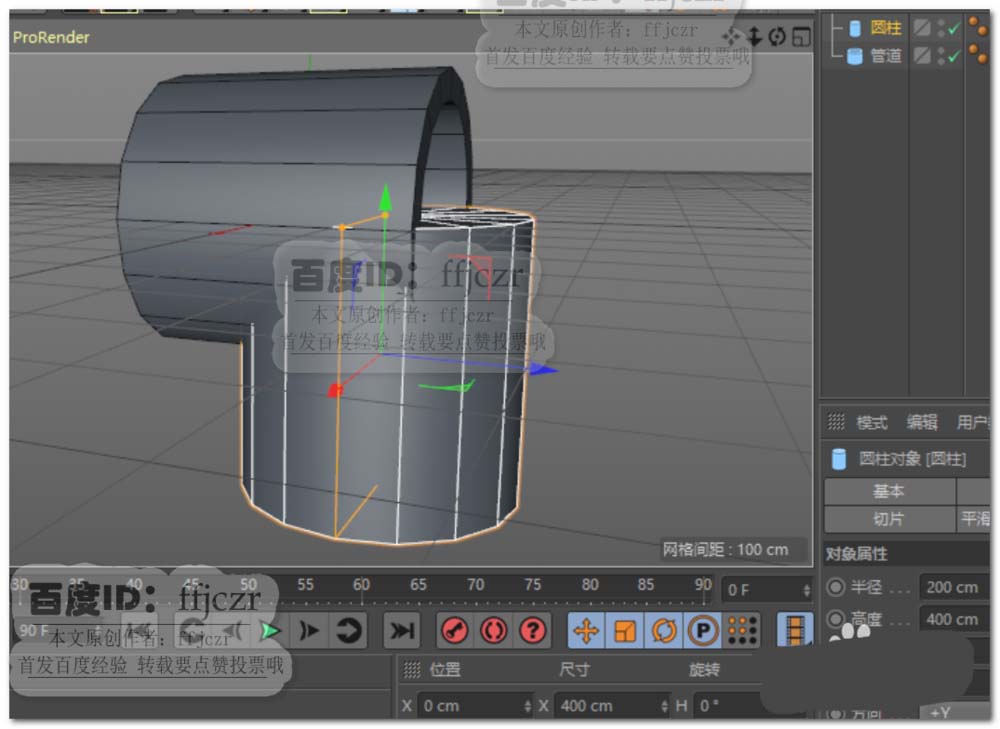

2、创建一个圆柱，半径为200，高度为400，旋转分段为20，方向为+Y。通过四视图，将圆柱调整到与圆管垂直且圆柱中心位于圆管1/4处。如图所示。

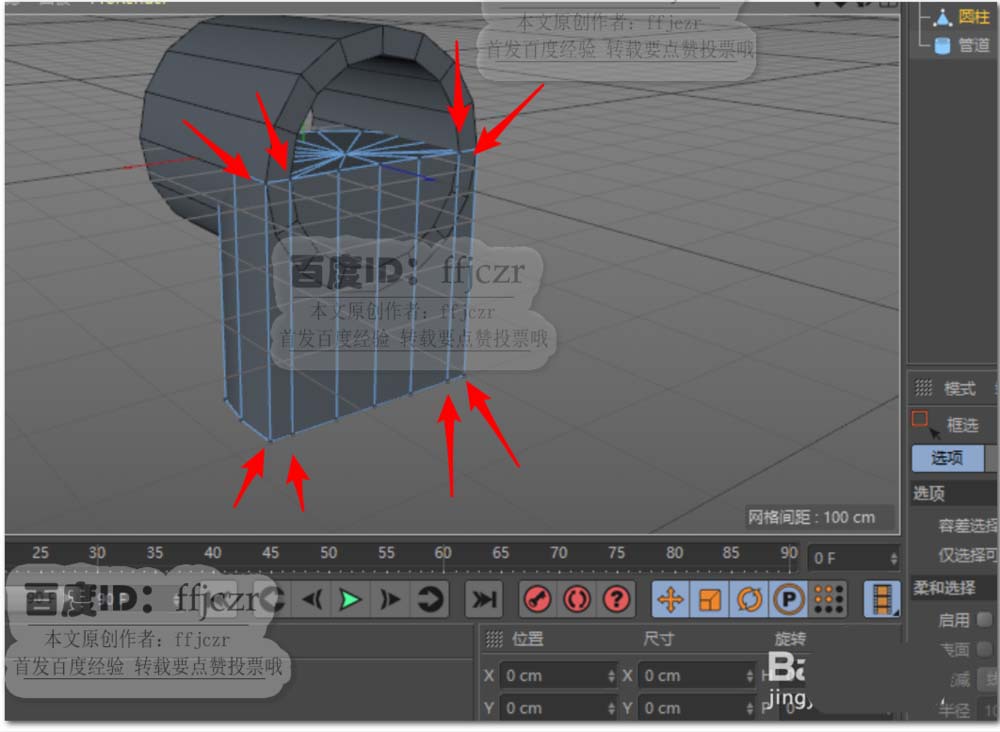

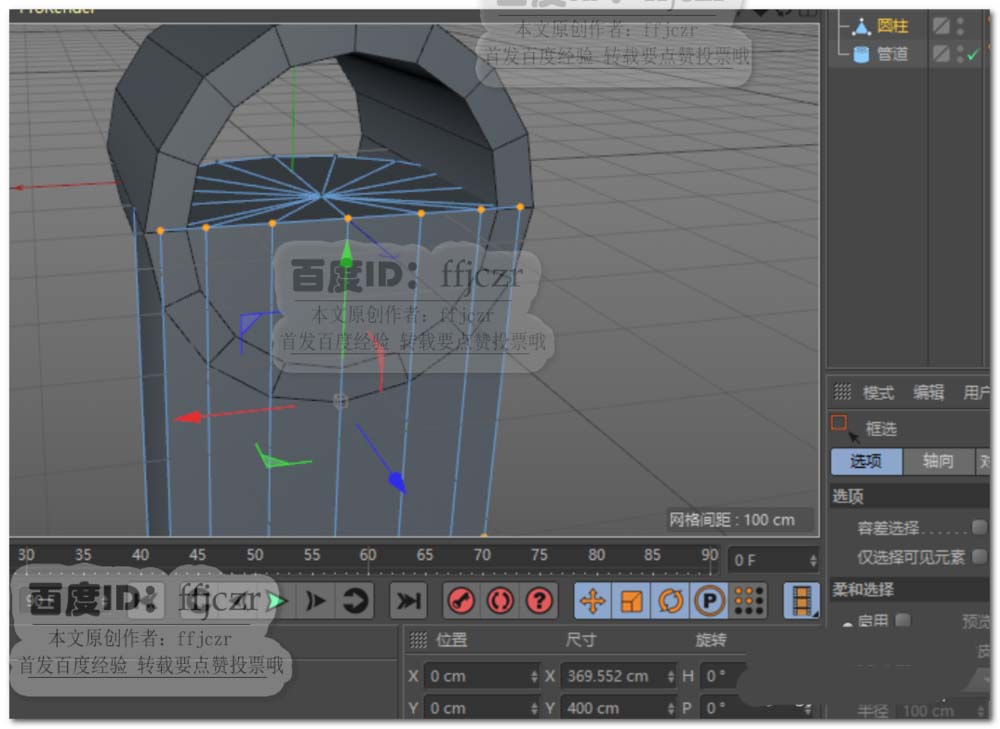

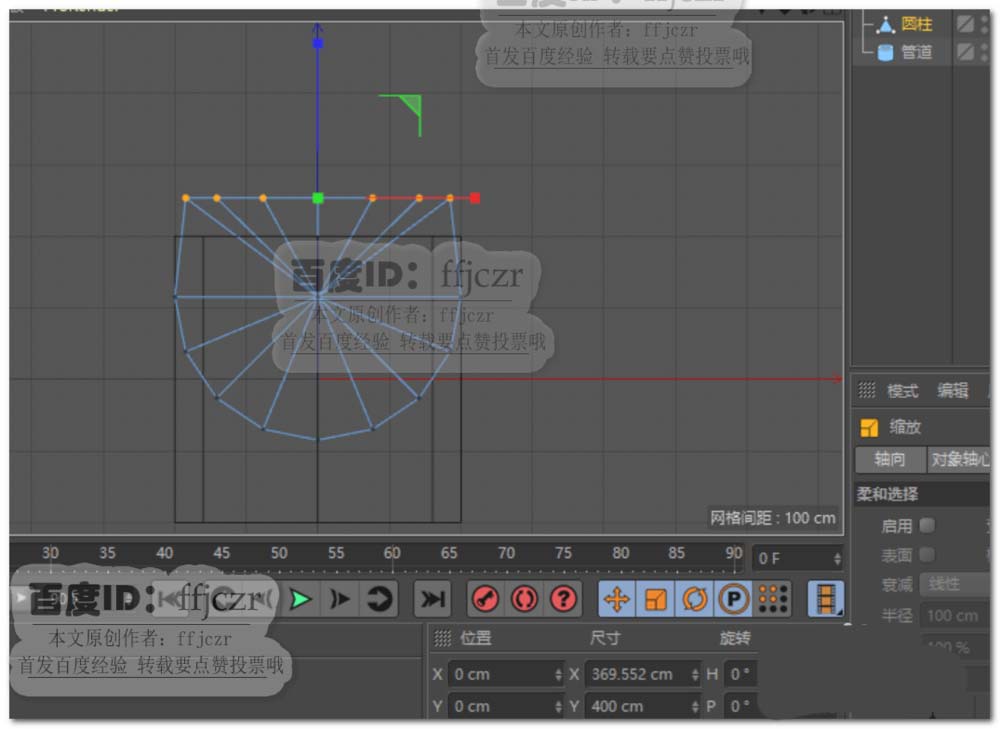

3、将圆柱转为可编辑对象，在顶视图中选中圆柱外露于圆管的半边圆弧，在缩放工具中将其选中的点压缩成水平状；调整与圆管两边相邻的点相互重合，且保证其下对应点处于垂直状态。这个圆柱体在本文中命令半圆柱，方便后面区别。

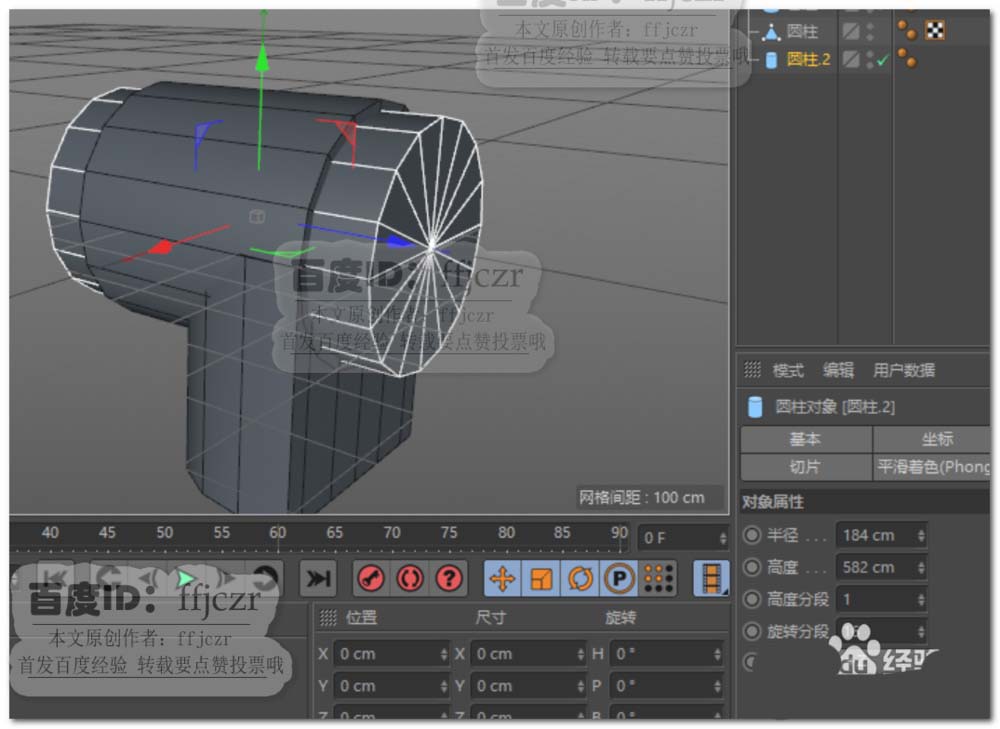

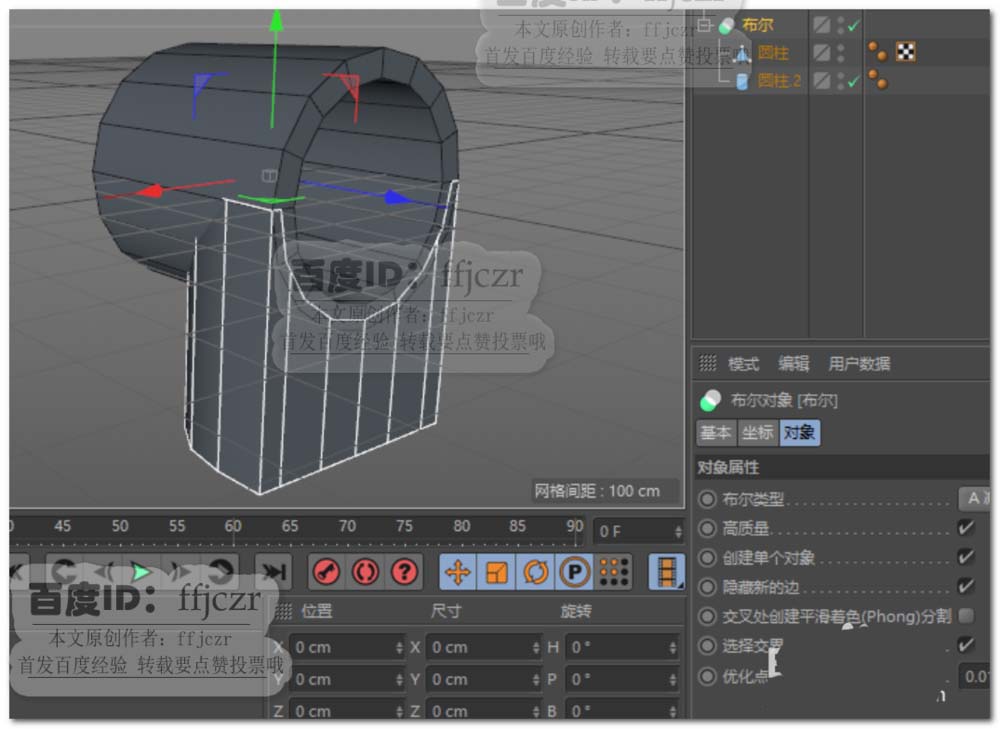

4、新建一个圆柱体，半径为184（大于圆管内径即可），高度580（长于圆管高度即可），旋转分段为16，方向为+Z。添加布尔，将上步的垂直圆柱减去本圆柱（布尔勾选隐藏新的边）。

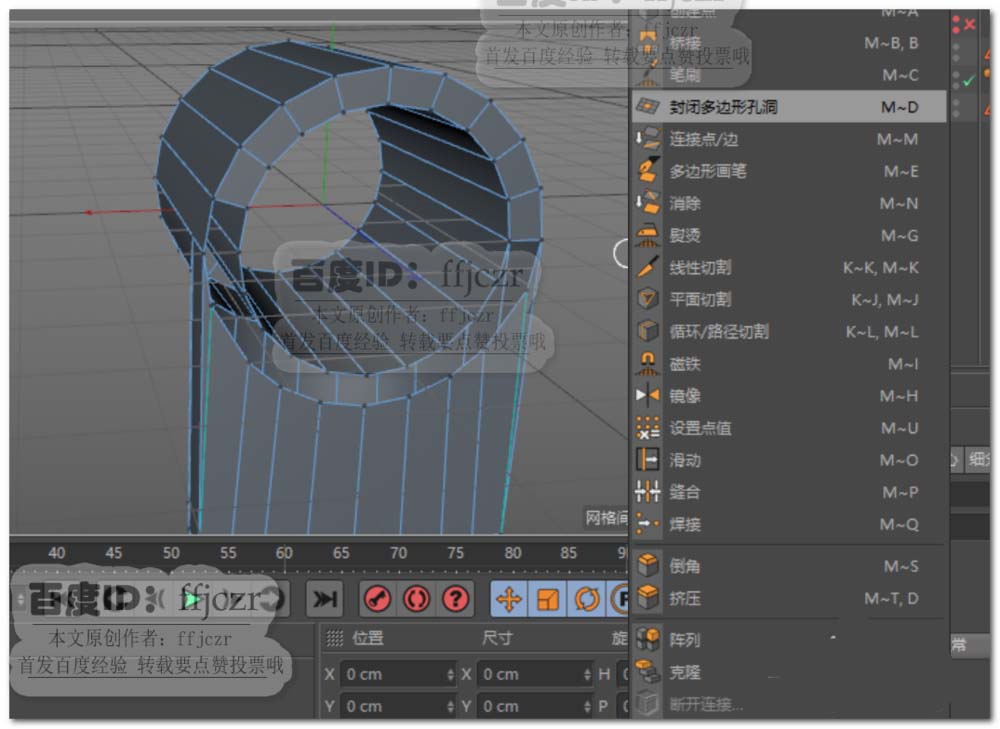

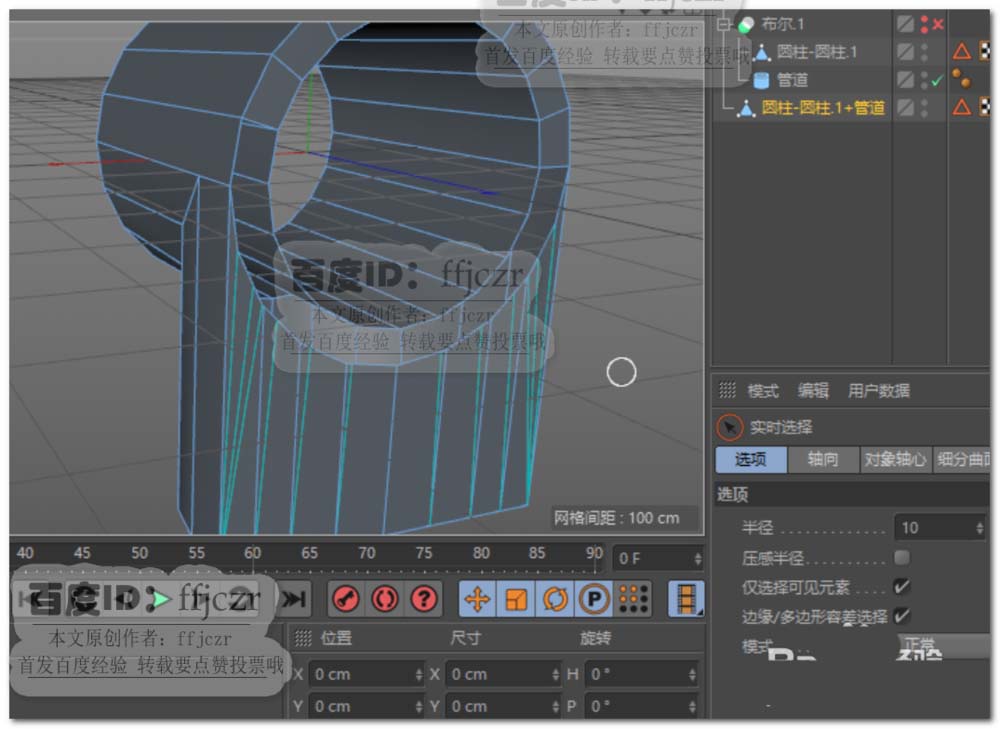

5、将上步的布尔组进行当前状态转为对象，将新得的对象与圆管进行布尔合并；删除合并后重叠的面，清理多余的点；用封闭多边形孔洞将清理好的孔洞补上。此时两侧会各有一条N-gon线，不用管。
6、创建一个圆柱，半径为200，旋转分段为20，高度为200.将圆柱体调整到如图1所示的位置，将圆柱上半部分删除。如图2所示。这个圆柱用来作参考用。

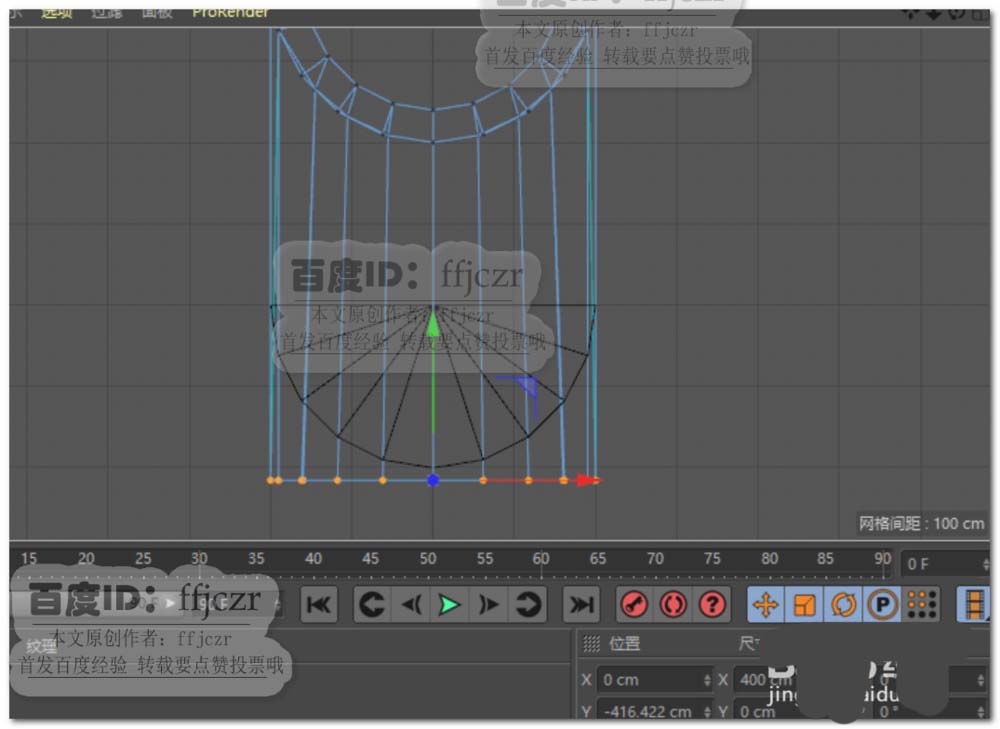

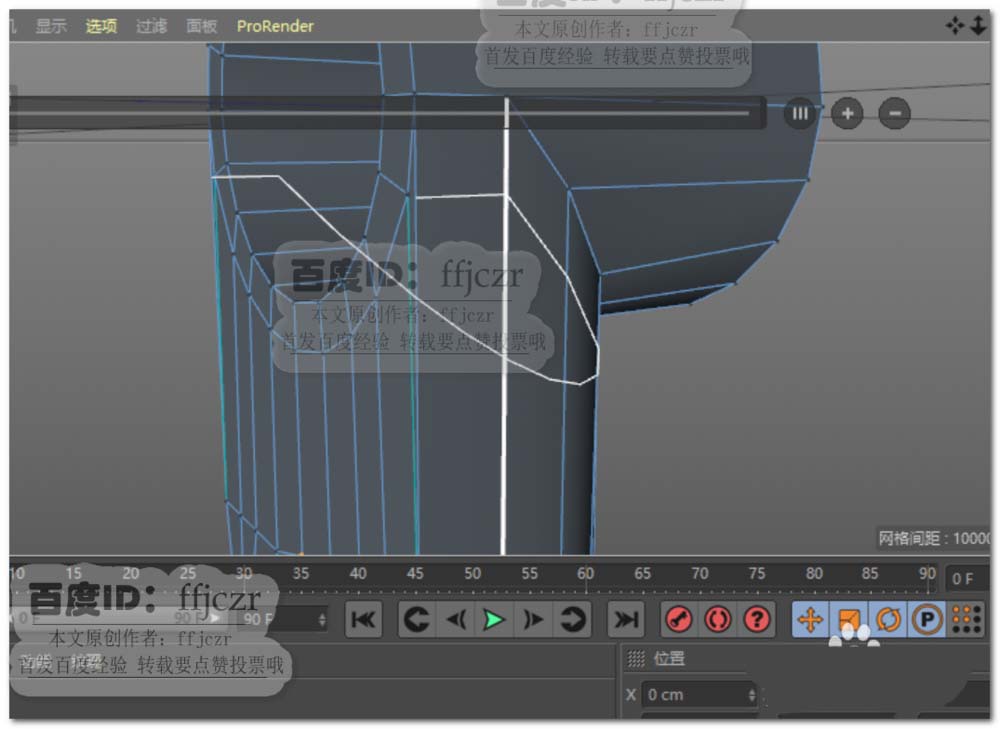

7、将半圆柱底部的面删除，选中所有底部的点；在正视图中，将点与上步的参考圆柱相应点调整到一一重合。隐藏参考圆柱，可以看到半圆柱被调整成的状态，如图2所示。

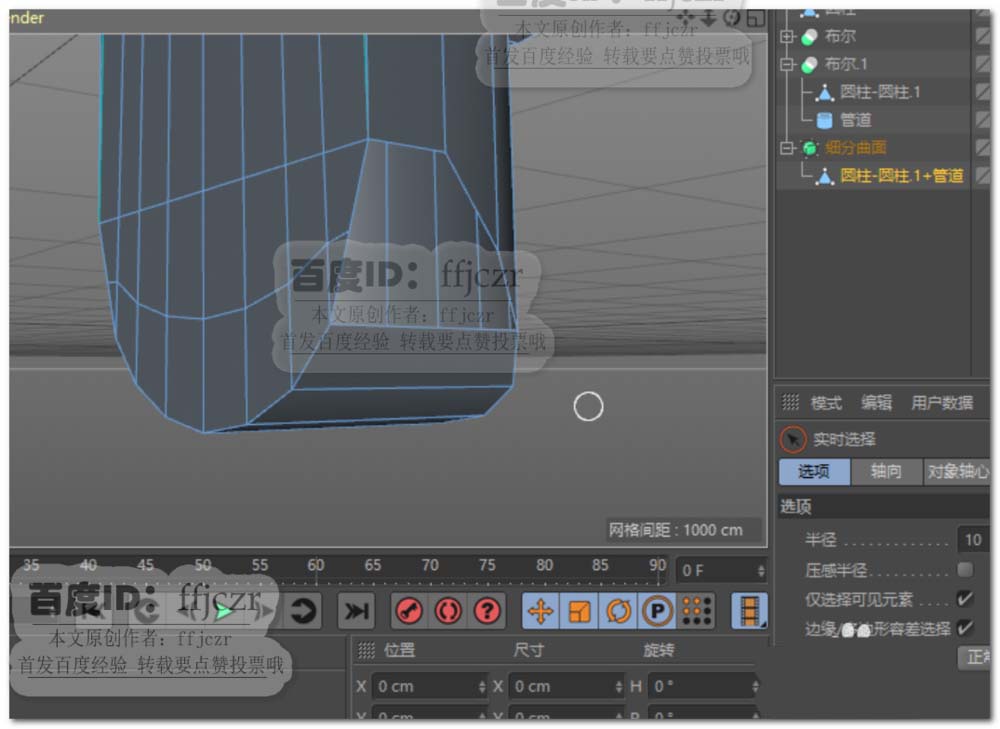

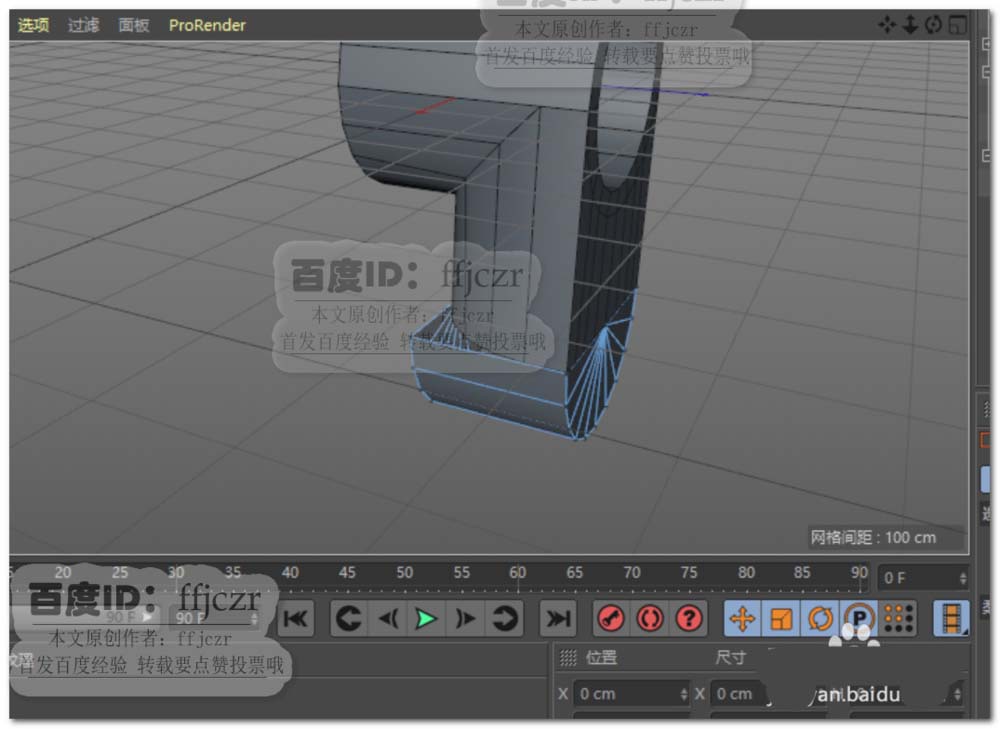

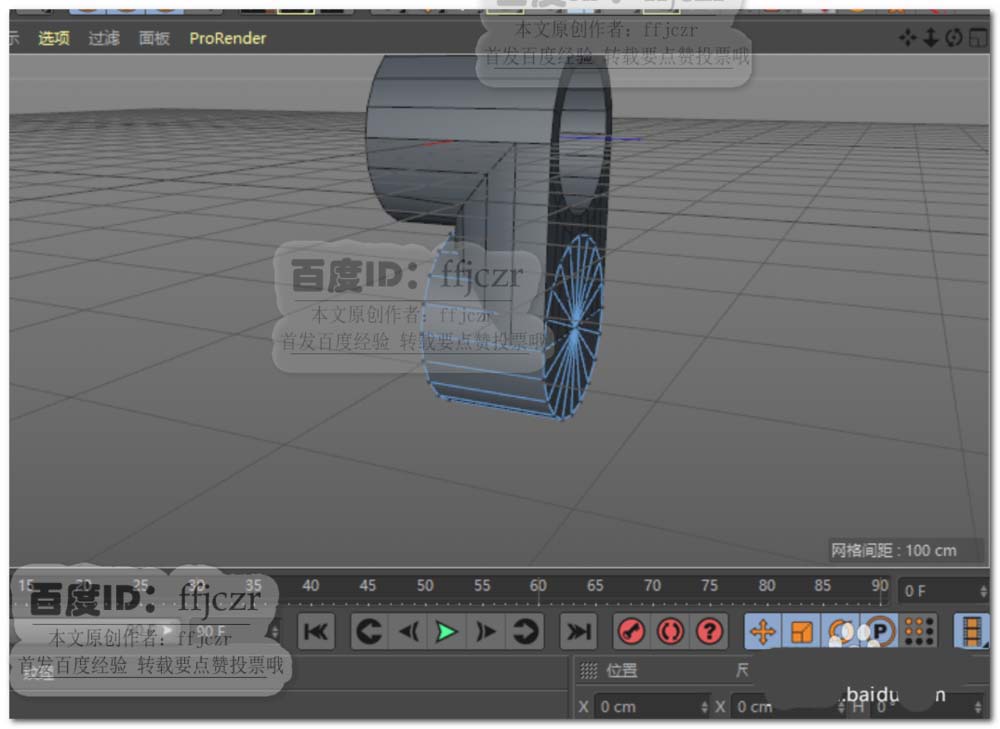

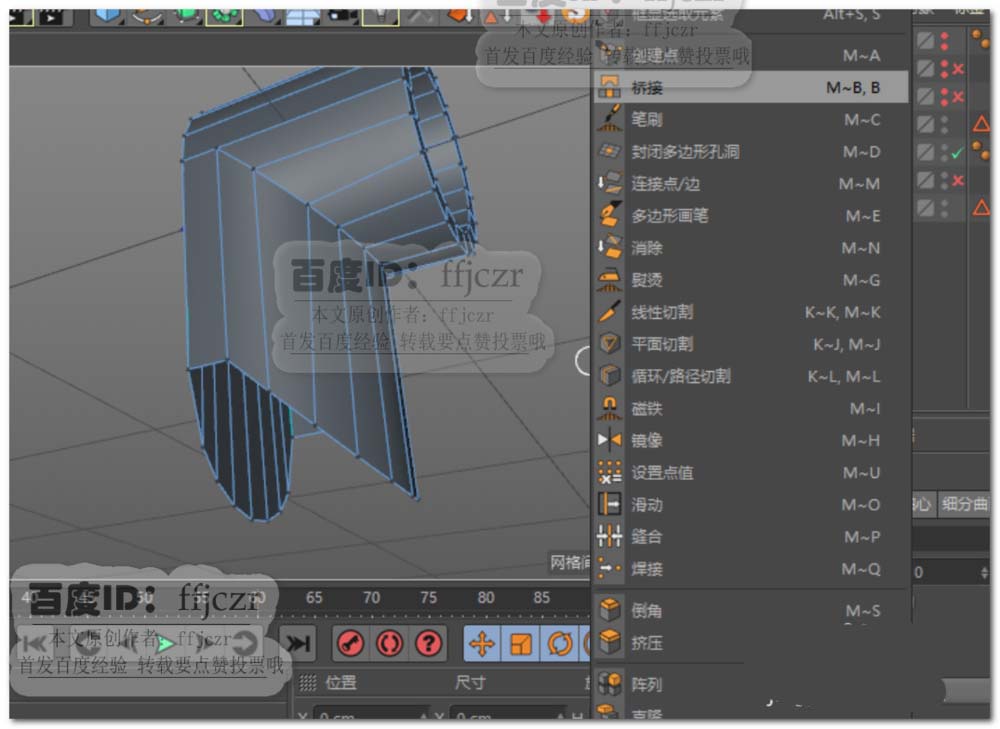

8、用桥接命令，将半圆柱底部造型对应的边一一连接。其中两边需要添加一组结构线方可正常桥接。如图1所示。图2为模型背面产生三角面的重新布线图。

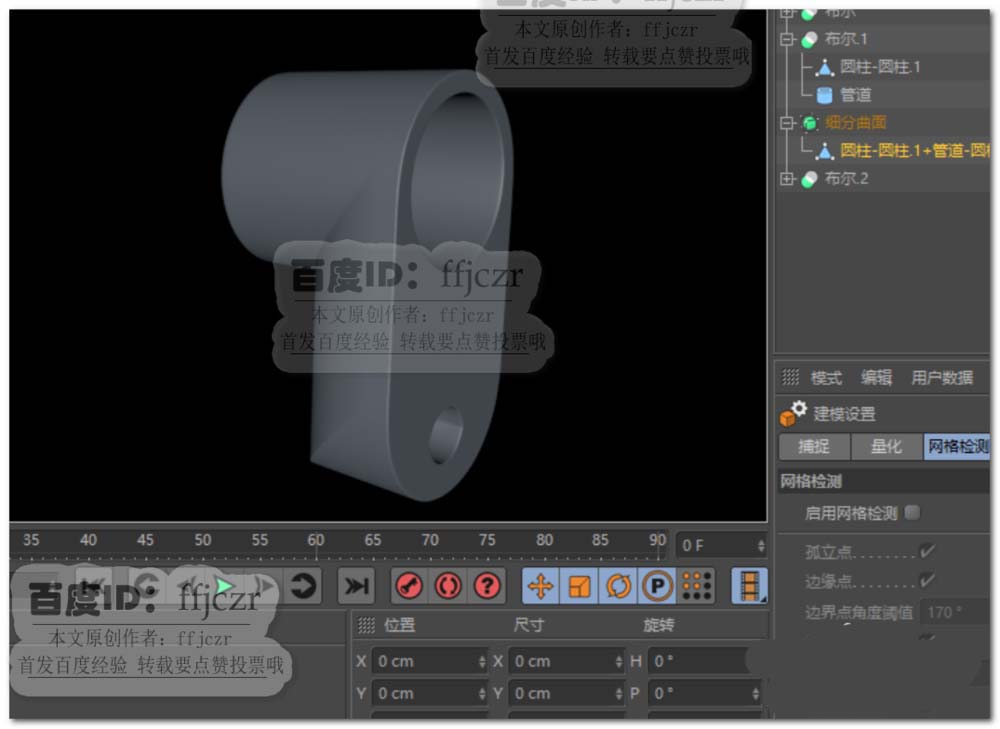

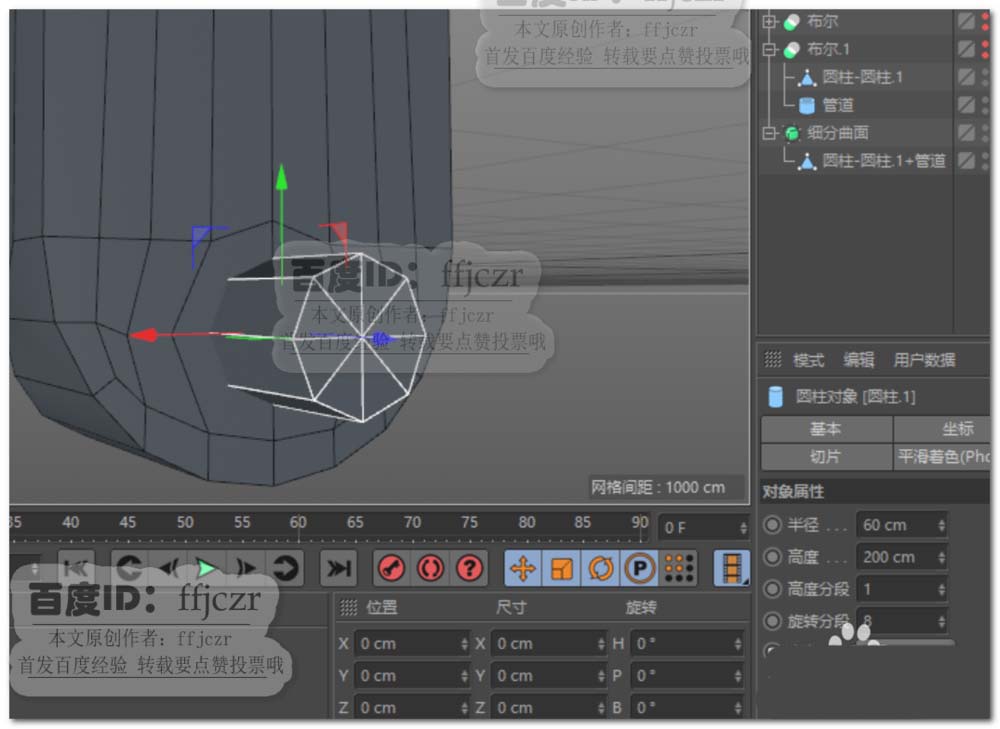

9、在模型背面开孔方法很多，这里直接用圆柱体进行布尔得到，只要将要开孔的位置调整出相应的结构线即可轻易得到。第5步提到，在背面两边各有一条N-gon线；在相应位置添加一条循环边，将两点焊接到边上即可消除。

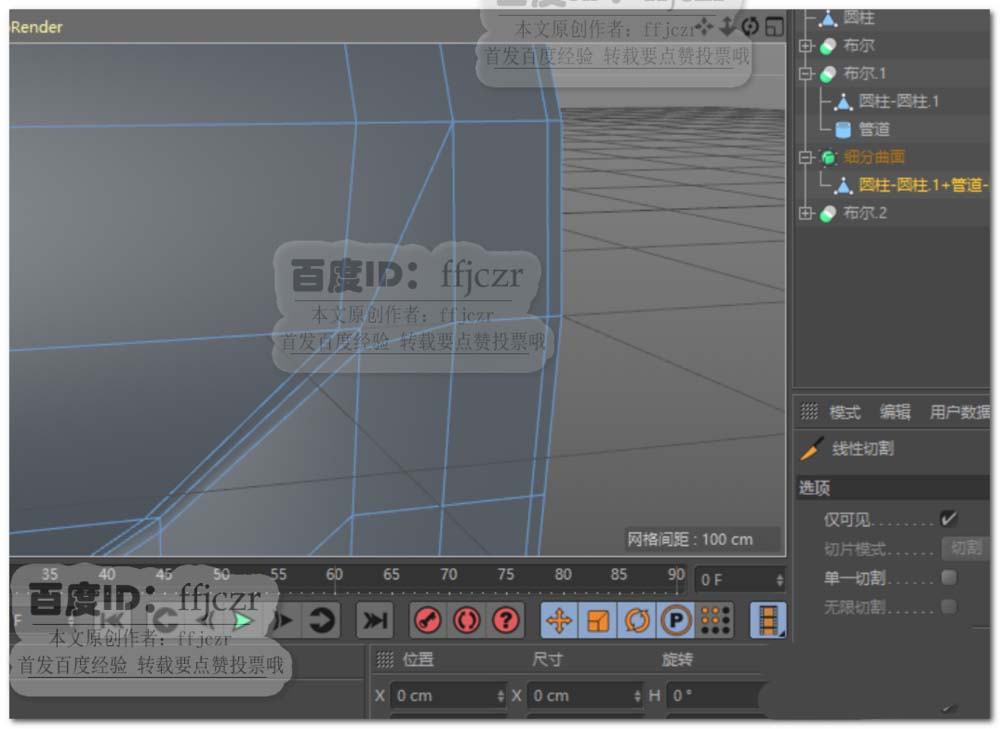

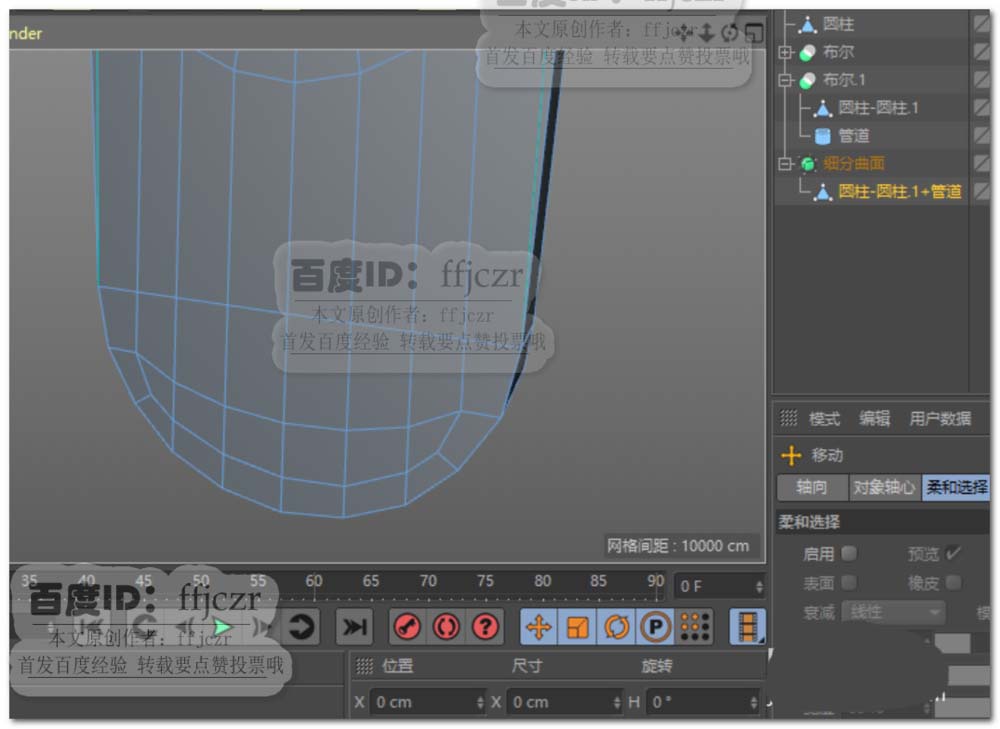

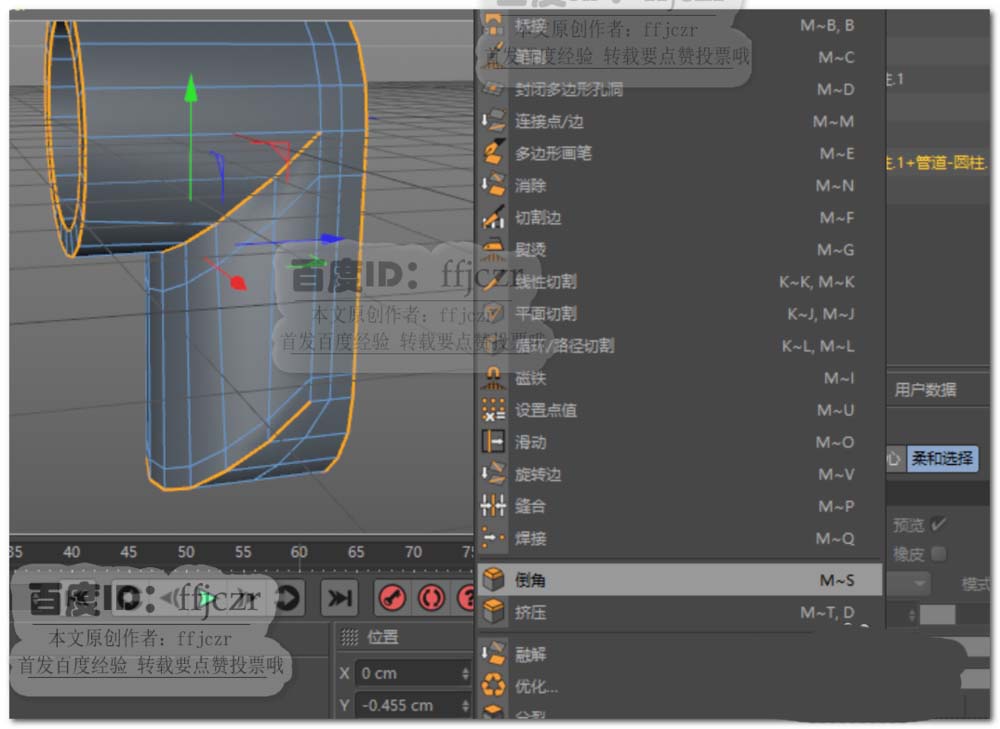

10、最后，对模型轮廓边进行倒角，添加细分曲面，即可得到圆滑的硬边模型。
以上就是C4D制作直角通孔硬边结构造型的教程，希望大家喜欢，请继续关注脚本之家。
