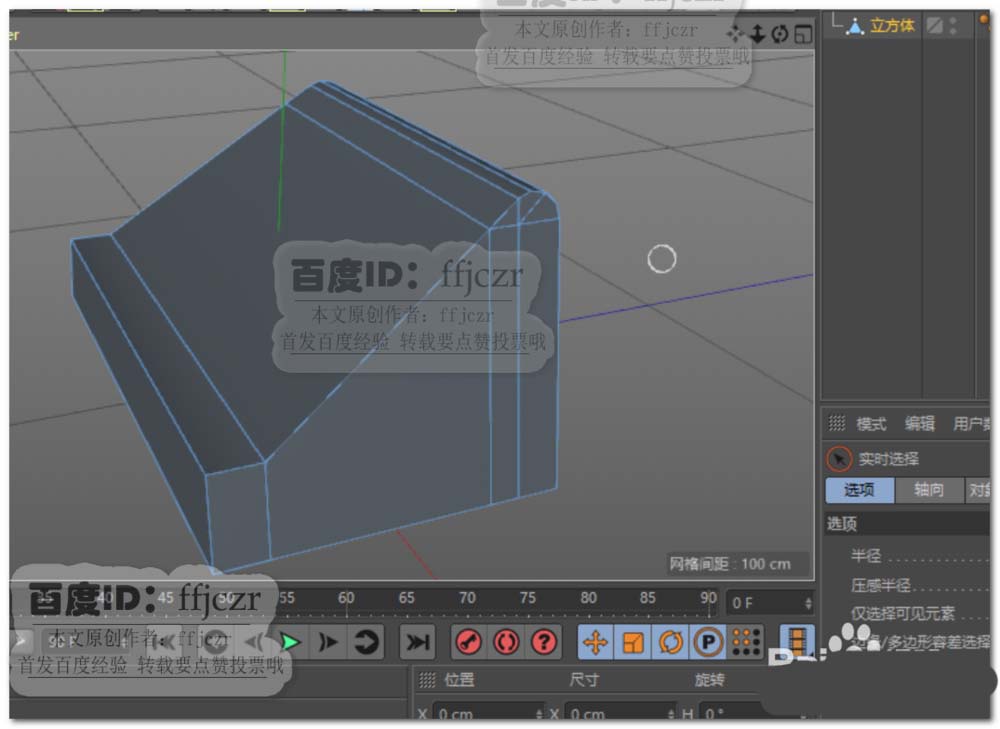

C4D中想要建模斜面立柱，该怎么根据图纸建模呢？如图，模型根据图纸创建完成，下面我们就来看看详细的教程。

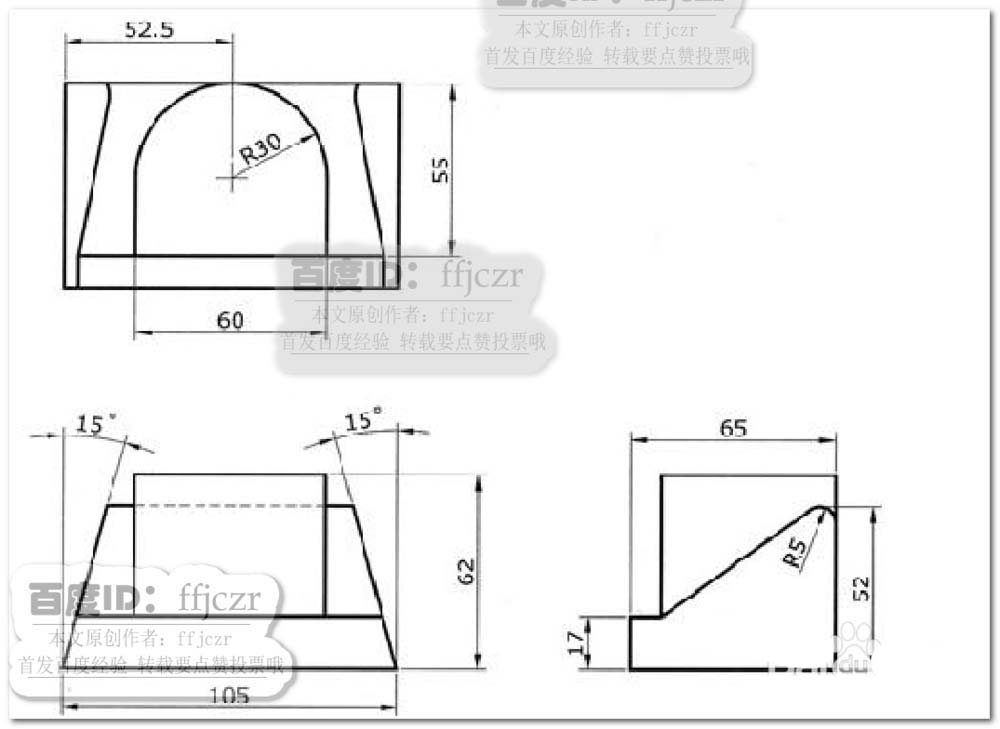

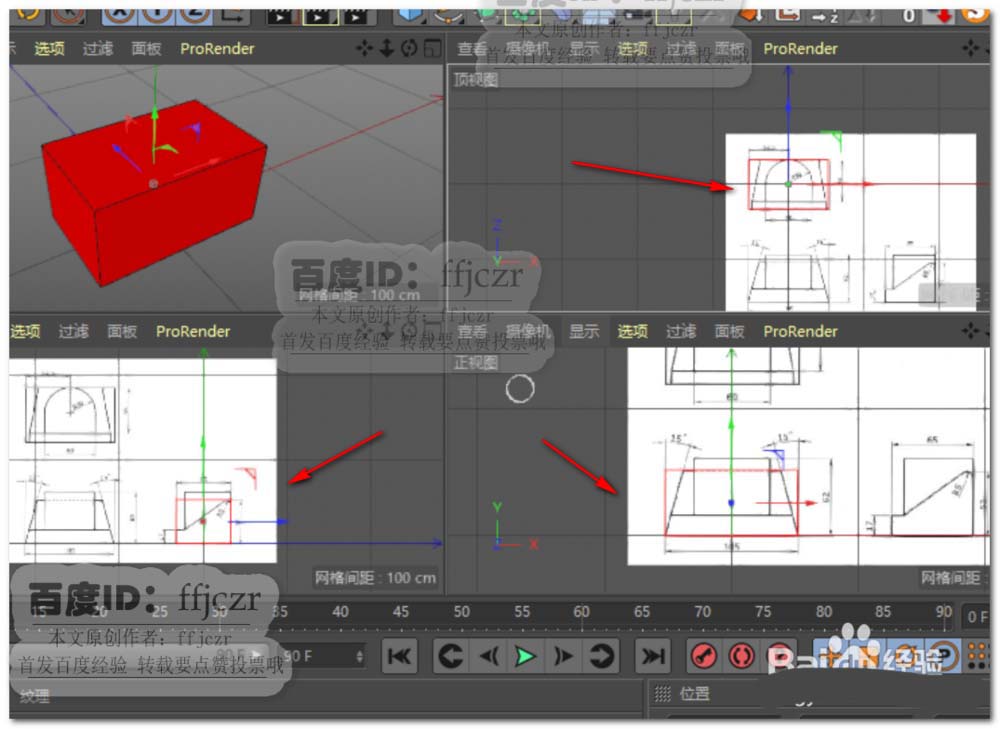

1、首先，将有三视图的图纸导入到C4D的三个视窗内（右视图、正视图及顶视图）。以模型的底部作为水平参考，图纸中的圆心与105长边的中点作为垂直参考；在各视图中调整到相应位置。具体调整参考背景图的方法可以从本人的经验中找到，这里就不再复述了。

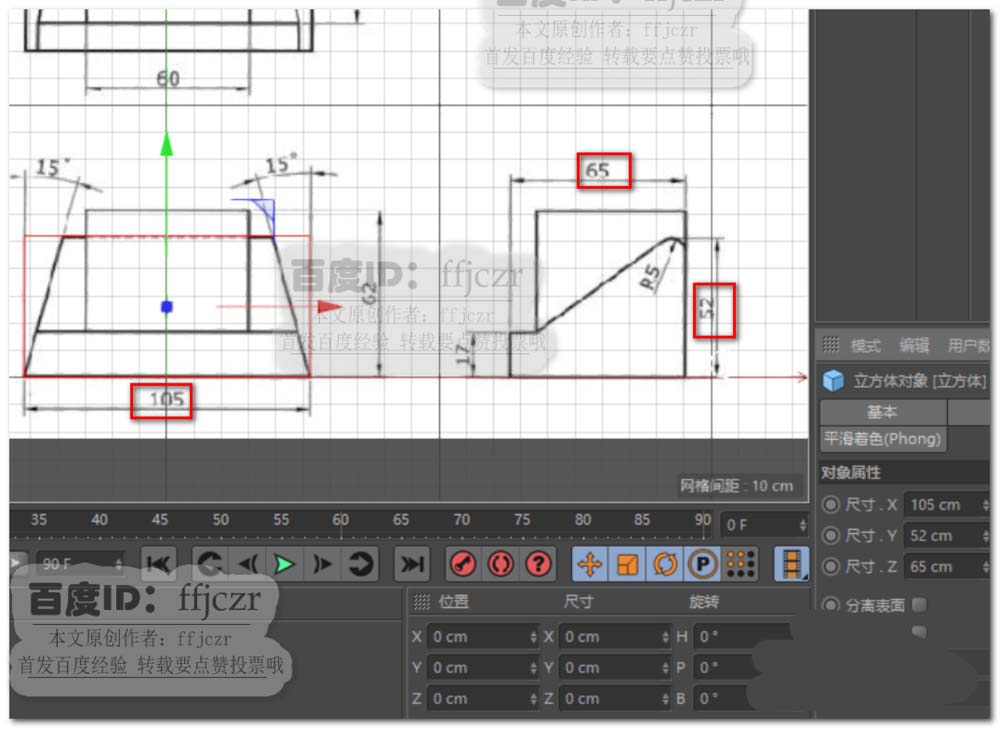

2、创建一个立方体，参数为：105*52*65。这个尺寸是根据图纸所给的数据得来。将立方体放置于地面上，中心处于世界坐标原点（Y轴位于52/2）。
调整三个视图中的参考图片，使图片在相应视图与立方体的外形相吻合。这样后面创建的模型数据将和图纸相一致。

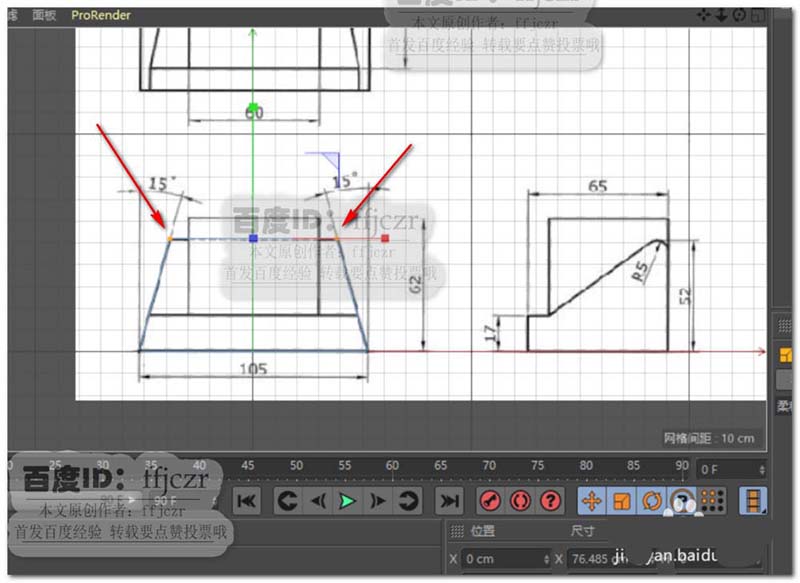

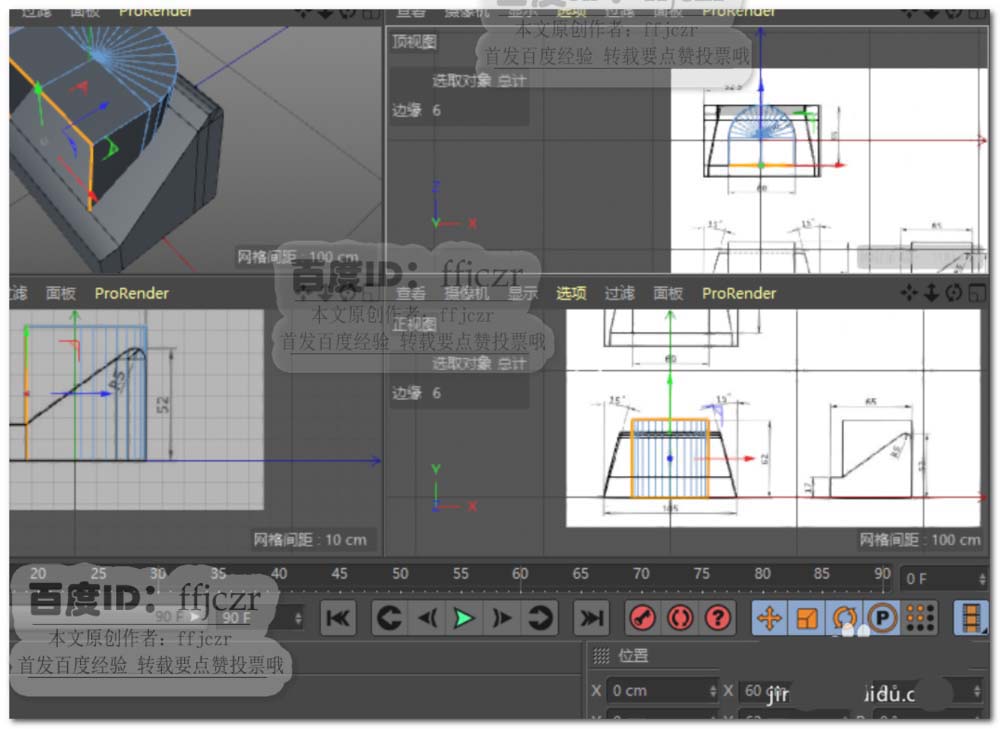

3、将立方体转为可编辑对象，在右视图中添加一组循环边（循环边在图纸上开始产生斜角的地方添加）；正视图中选中对象上方的所有点，参考图纸用缩放工具将点调整到与图纸相应位置一致。如图所示。

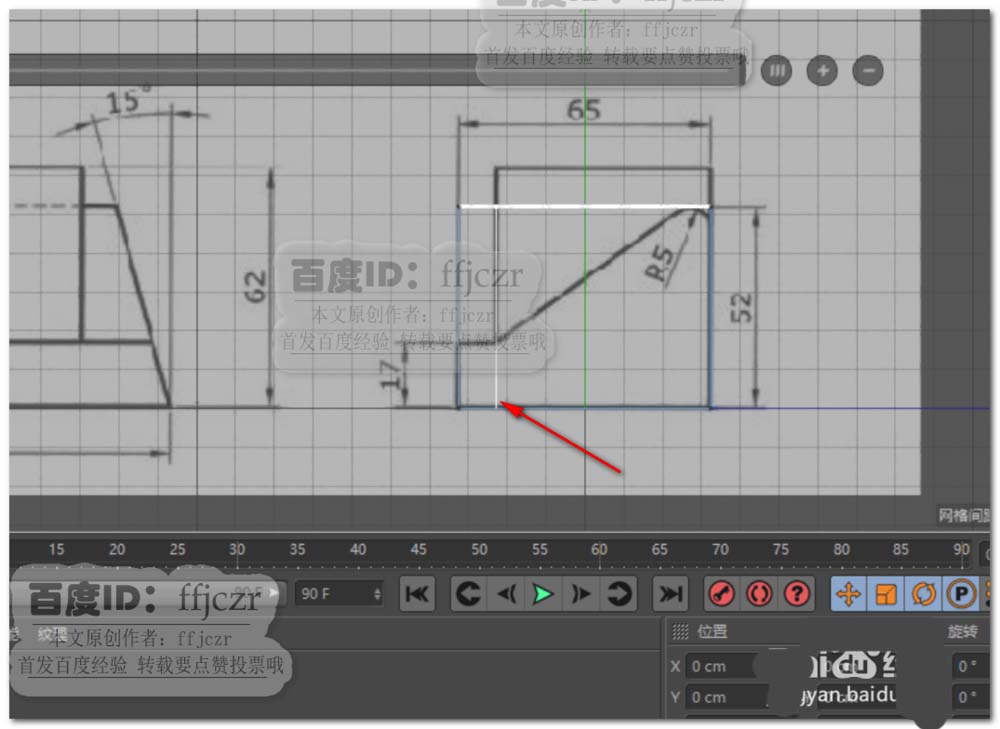

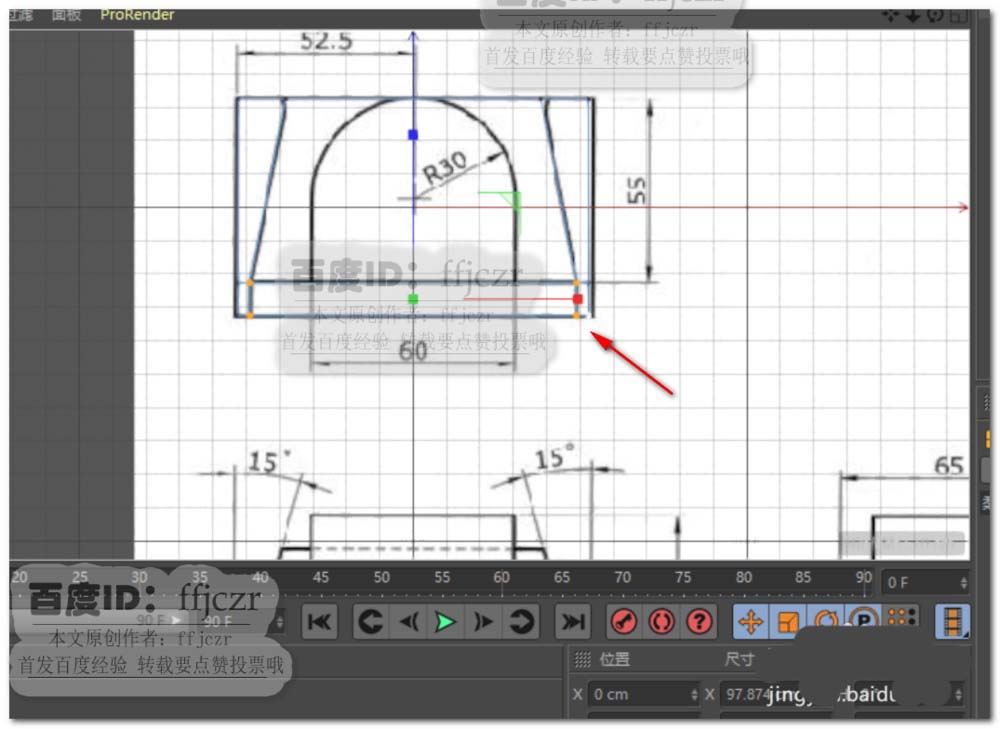

4、顶视图中，选中对象下方的二组点，在右视图中调整到图纸数值为17的位置。

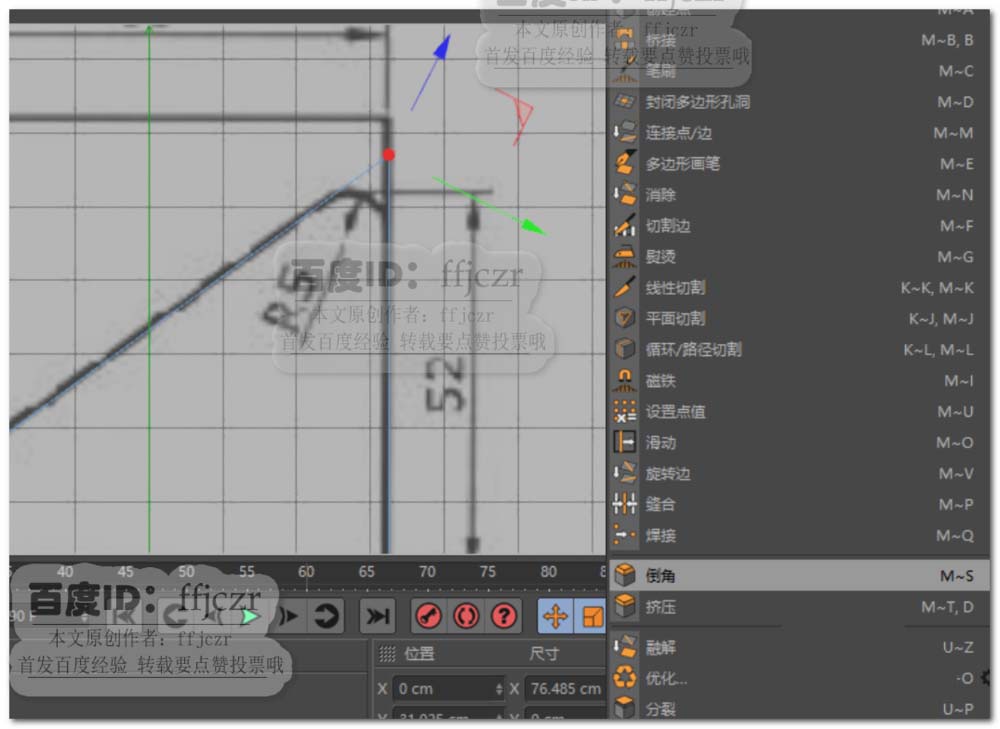

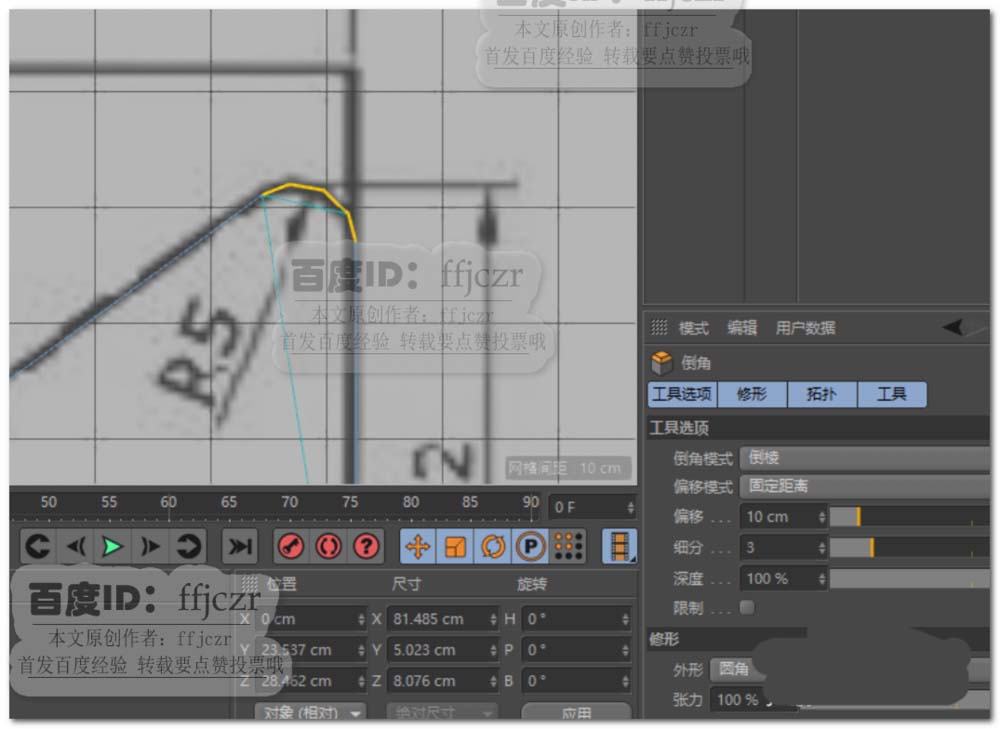

5、选中对象斜面端面上的边，在右视图中参考图纸进行倒角，偏移值为10，细分为3.

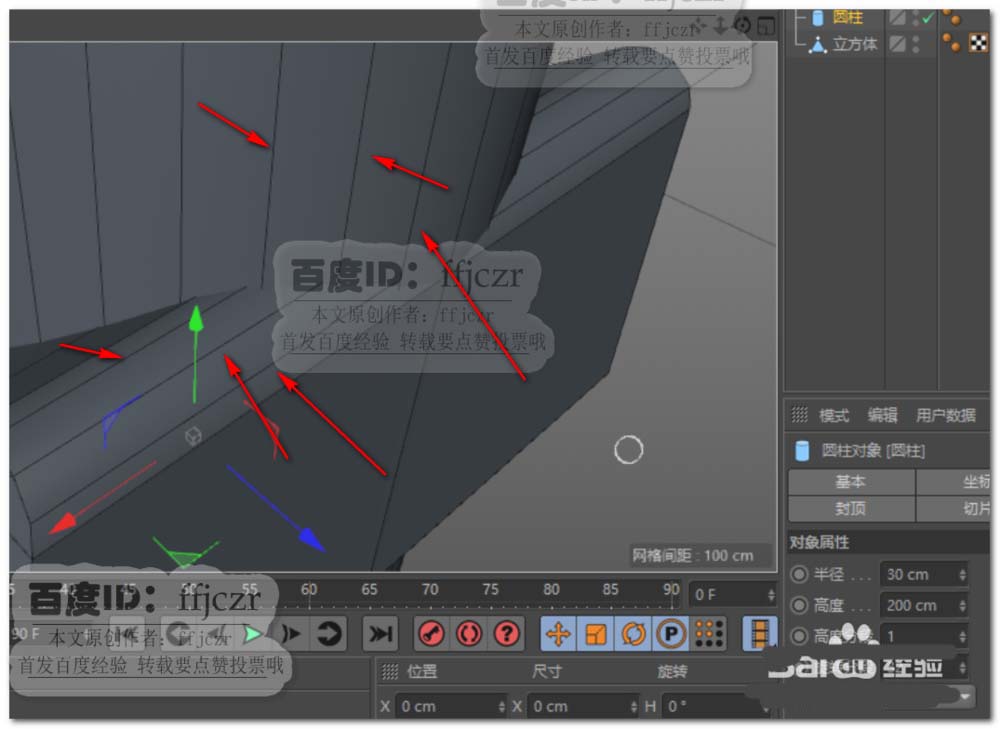

6、调整对象上的结构线使倒角处产生的N-gon线消失，如图所示。

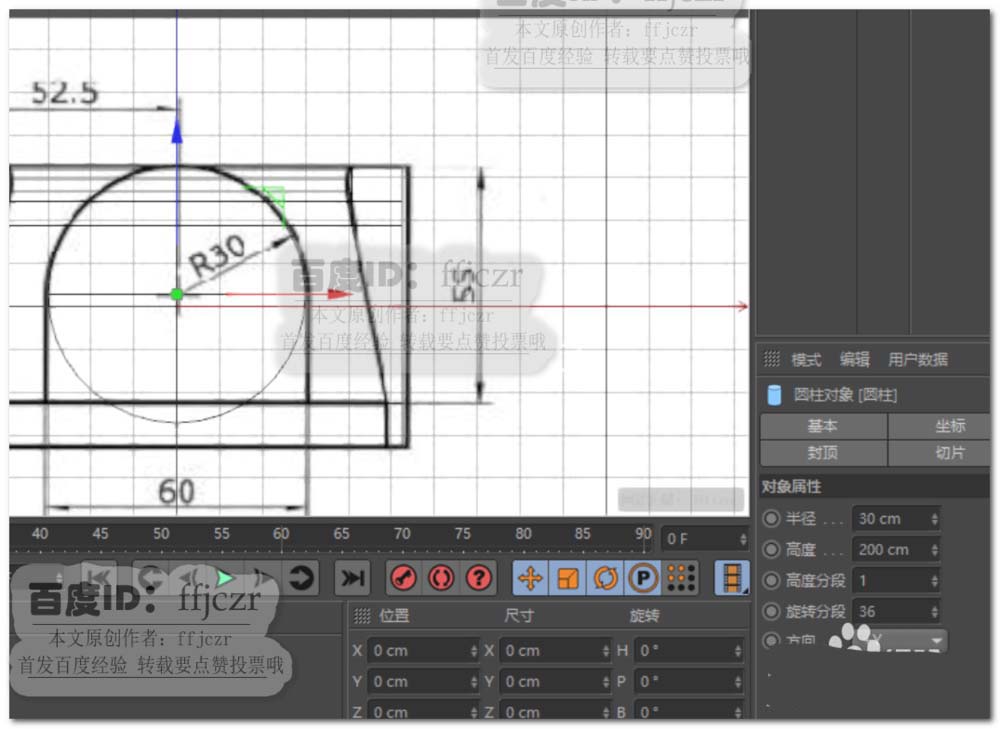

7、创建一个圆柱体，半径为30，高度为62，旋转分段要参考立方体模型倒角处的结构线来确定，这里确定数值为32.

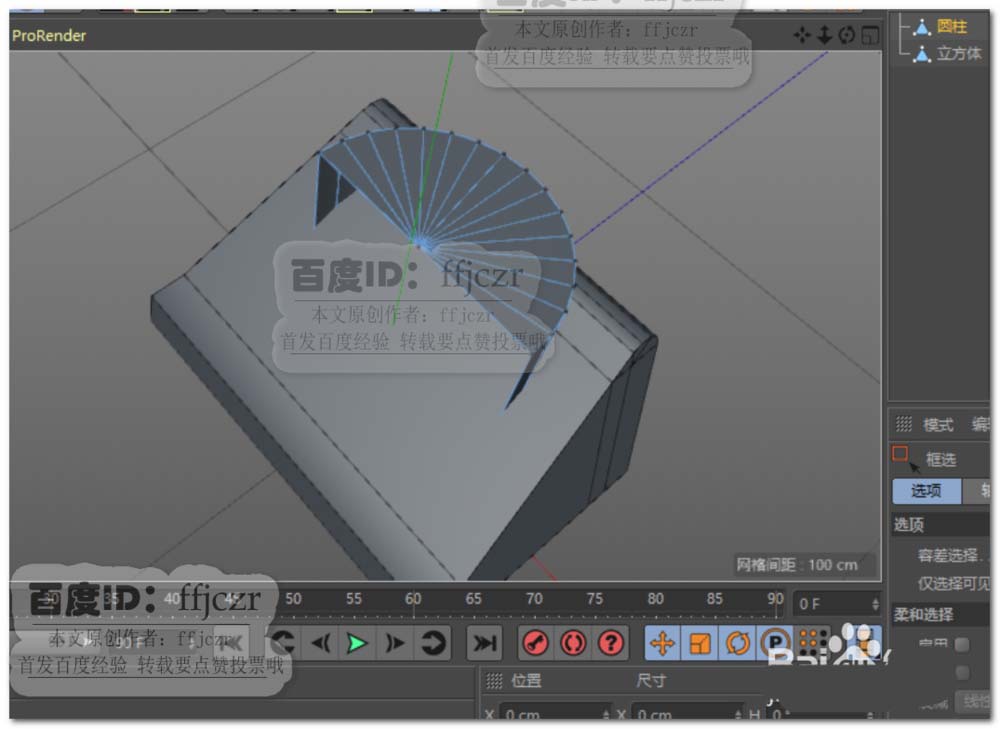

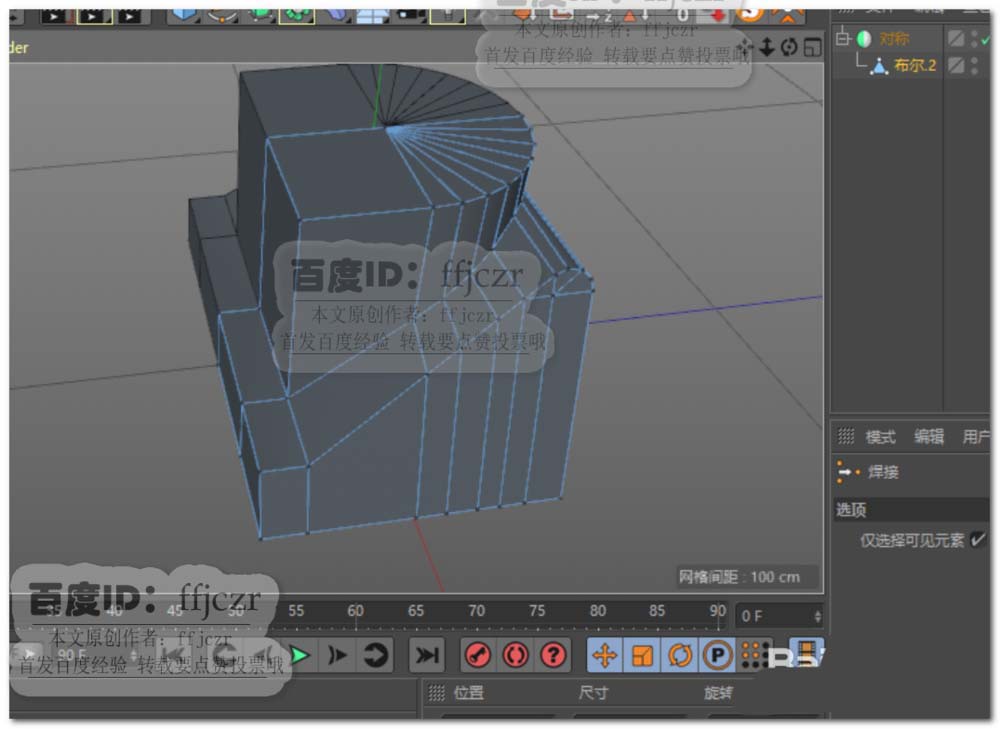

8、将圆柱转为可编辑对象，优化所有点；删除圆柱的一半，选择圆柱剖面轮廓线，向外移动复制至顶视图纸55的距离处；将封口补上。给二个对象添加一个布尔合并，如图所示。

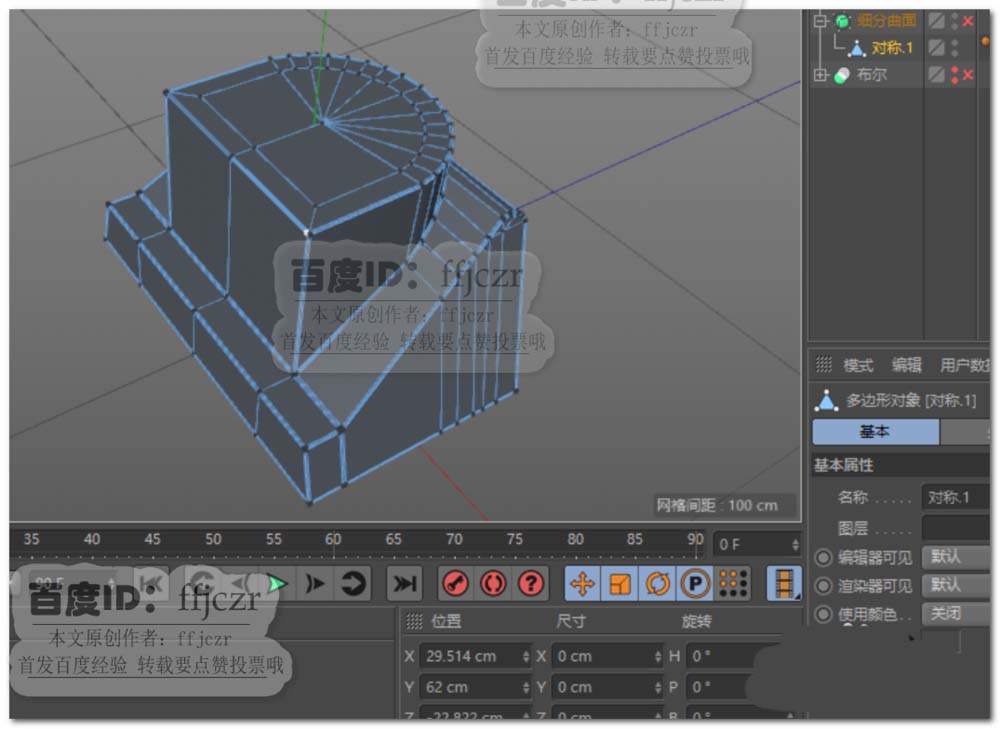

9、将模型转为可编辑对象，以YZ面为剖面，删除模型的一边；再添加一个对称，方便后面对模型的编辑。调整布尔后产生不合理的结构线，如图2所示。选中模型整个轮廓线进地倒角，添加细分曲面，得到圆滑的硬边模型。

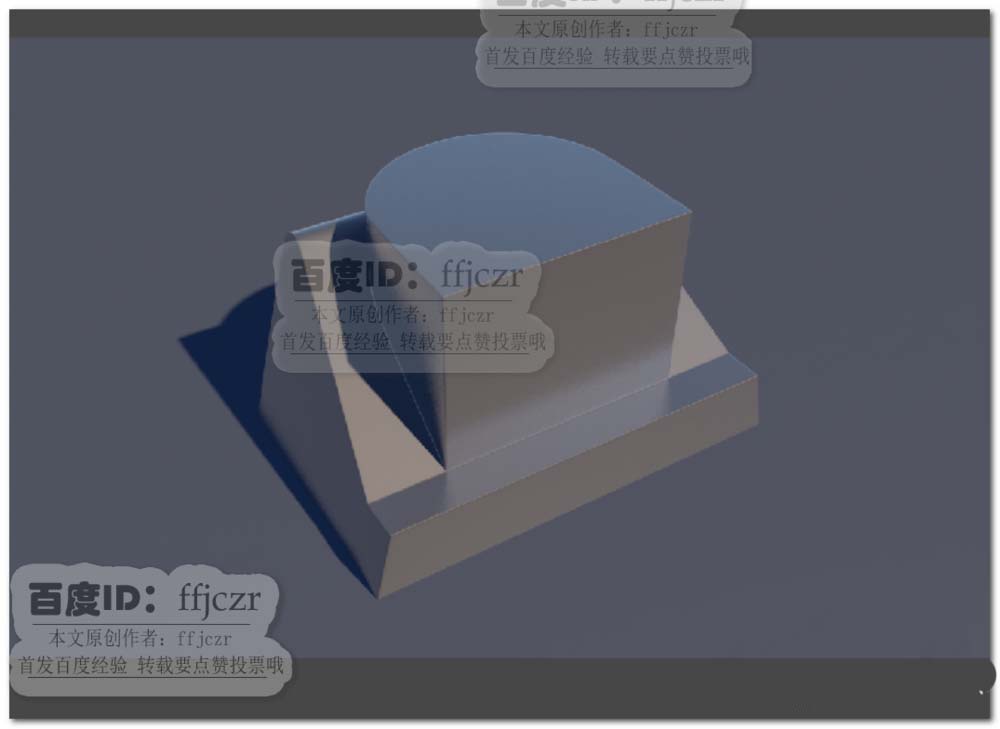

根据图纸创建硬边模型斜面立柱完成。
以上就是C4D根据草图创建硬边模型斜面立柱的教程，希望大家喜欢，请继续关注脚本之家。
