UG10.0工程图怎么绘制局部剖视图?

UG10.0中想要绘制局部剖视图，该怎么绘制呢？下面我们就来看看详细的教程。

ug三维制图软件(UG NX) 10.0 64位 官方安装中文版

• 类型：3D制作类
• 大小：2.67GB
• 语言：简体中文
• 时间：2016-10-25

查看详情

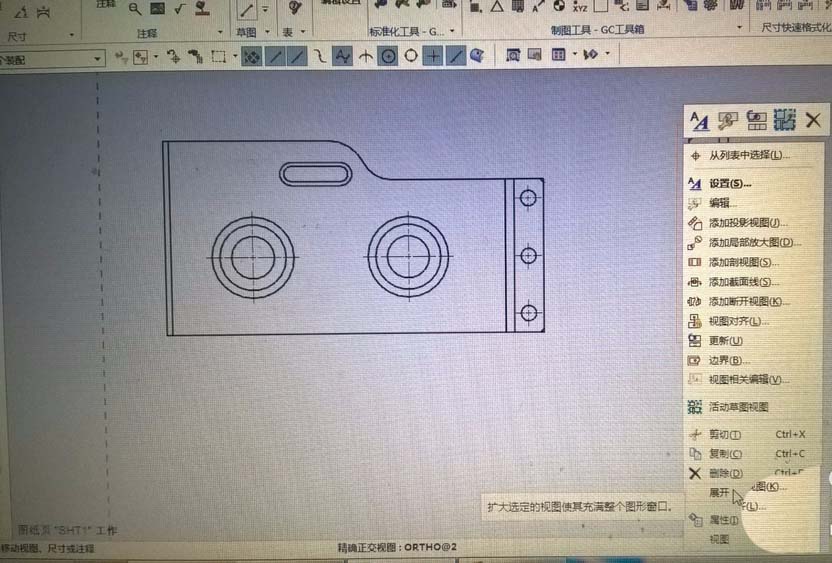

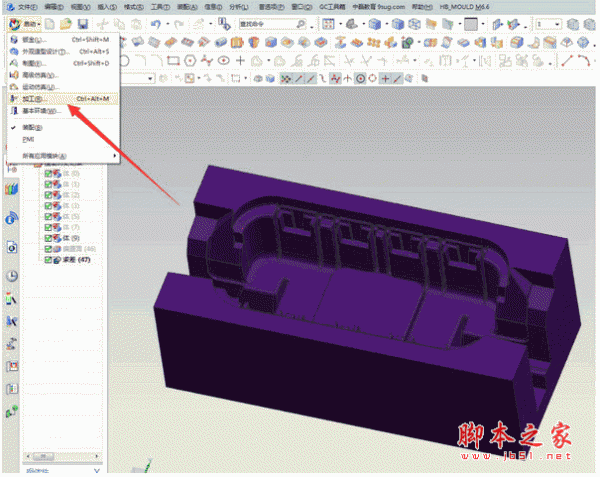

1、打开UG，进入制图模块，在左视图上点击右键，选择“展开”。

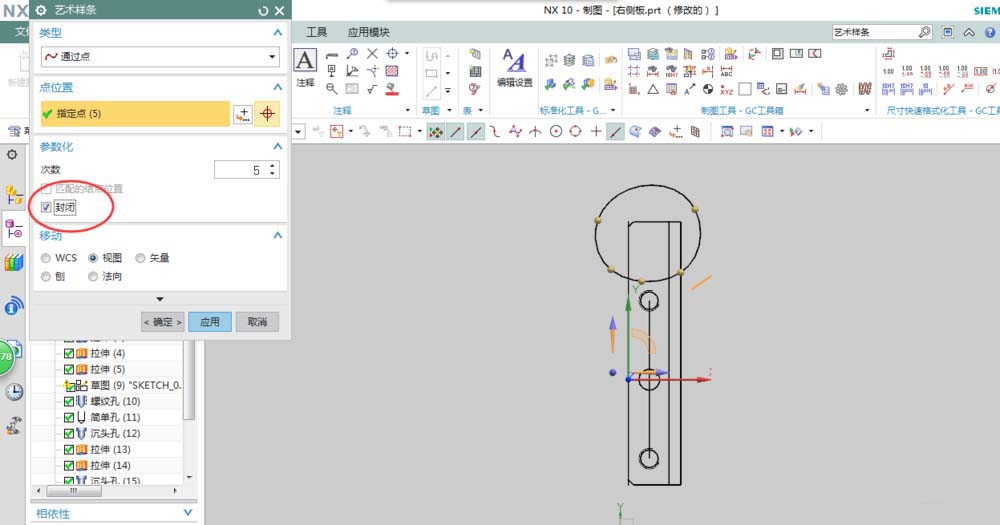

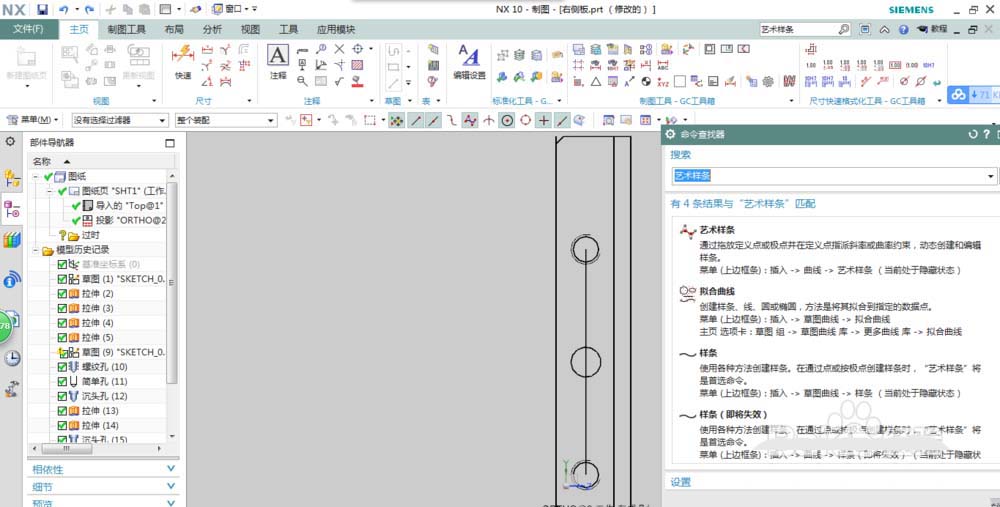

2、从命令查找器查找“艺术样条”命令并启动，在弹出的艺术样条命令对话框中勾选“封闭”选项。绘制样条曲线并调整大小。

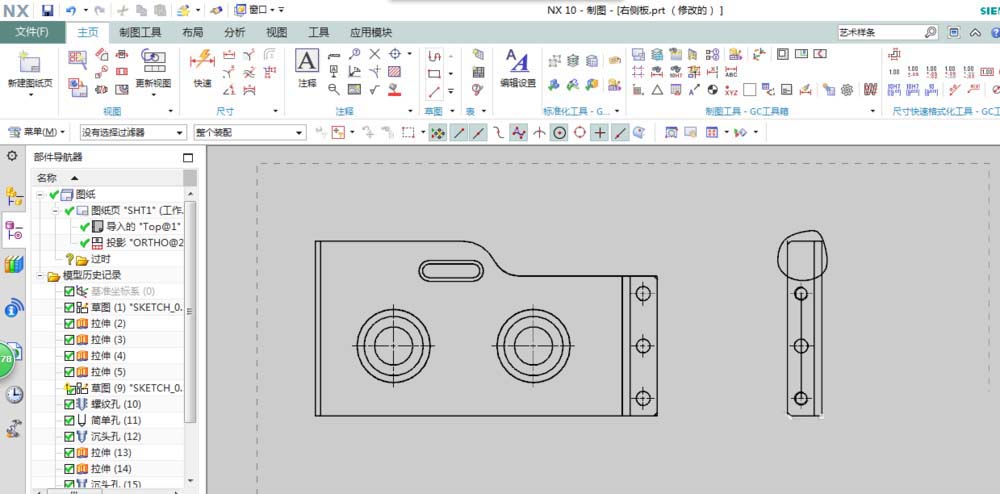

3、右键点击视图，并点击“展开”，进入原先视图。

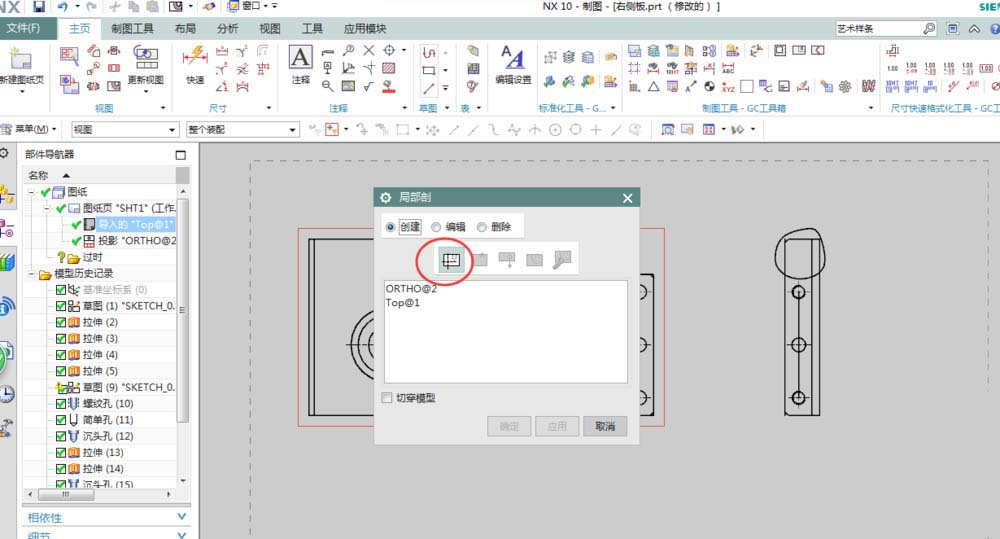

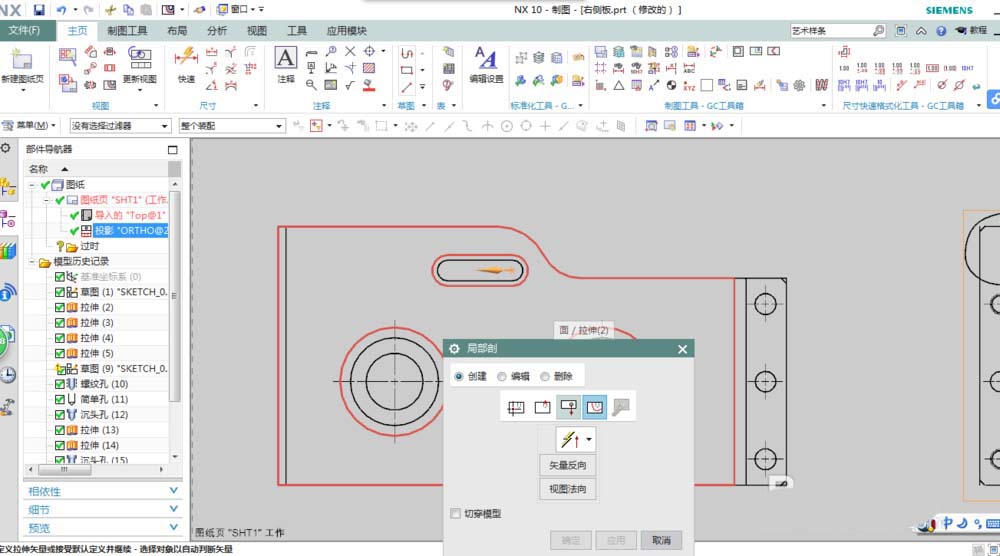

4、从UG工具栏上点击“局部剖”选项，首先选择要剖切的视图。

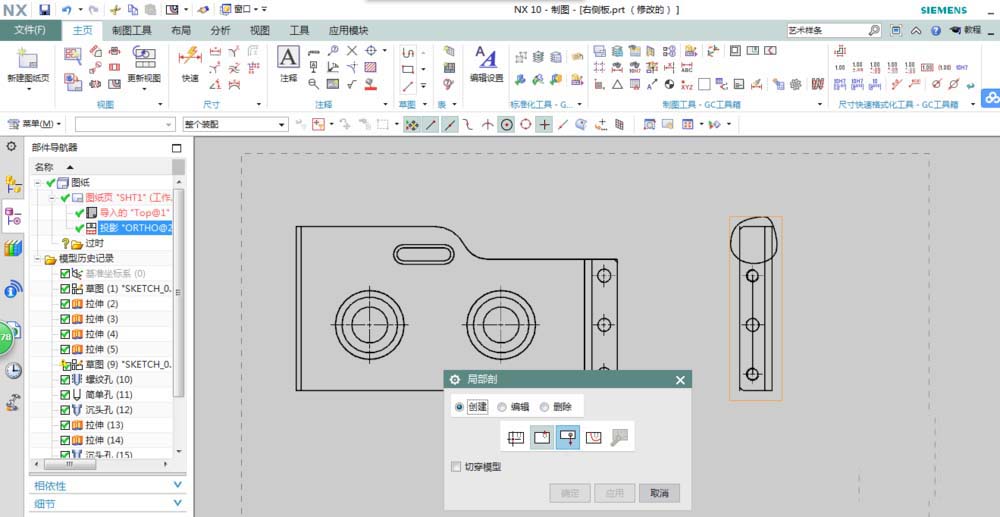

5、在主视图上要观察区域内部上选一点并调整方向矢量。

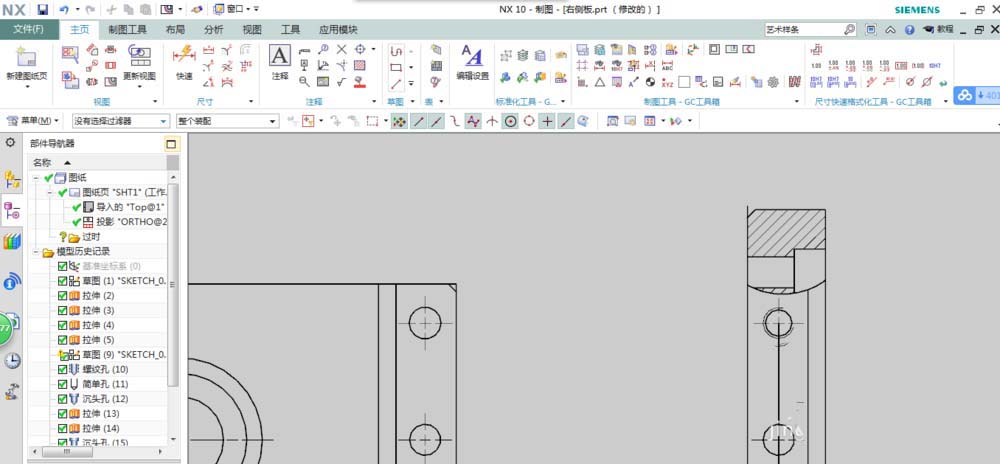

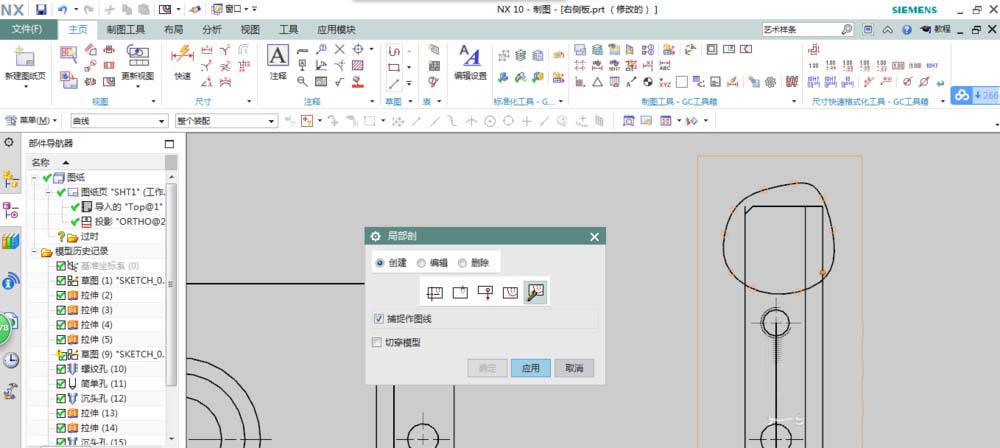

6、选择上面用艺术样条命令画的曲线，点击确定完成局部剖画法。

以上就是UG10.0工程图绘制局部剖视图的教程，希望大家喜欢，请继续关注脚本之家。
