ug中可以绘制草图，也可以建模三维立体额螺旋柱零件，如图所示，螺旋柱为玩具投篮机的组件之一，该怎么创建呢？下面我们就来看看详细的教程。

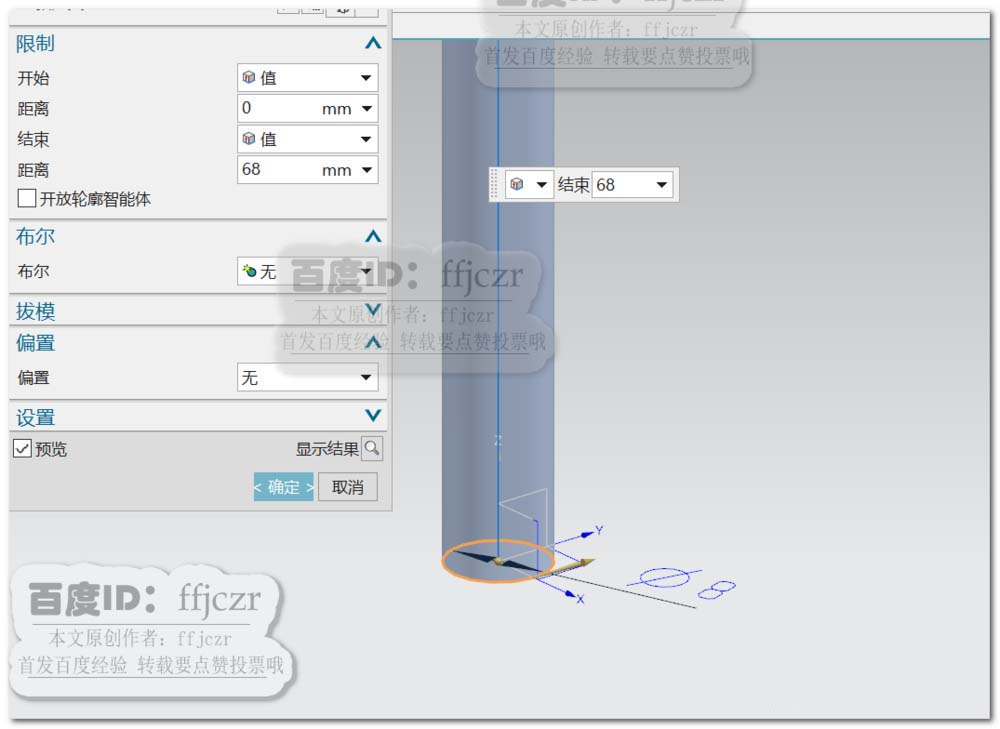

1、以XY面作为草绘平面，画出直径为8的圆作为拉伸截面线；拉伸的高度为68.

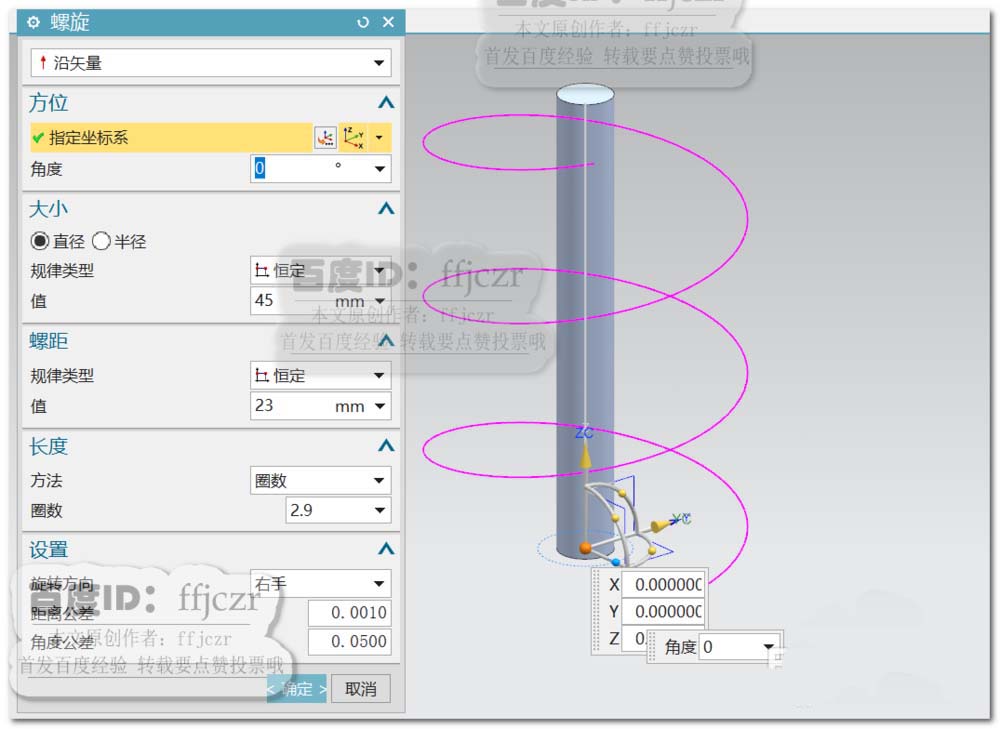

2、选用螺旋命令，以坐标原点为起点，直径为45，螺距为23，圈数为2.9.

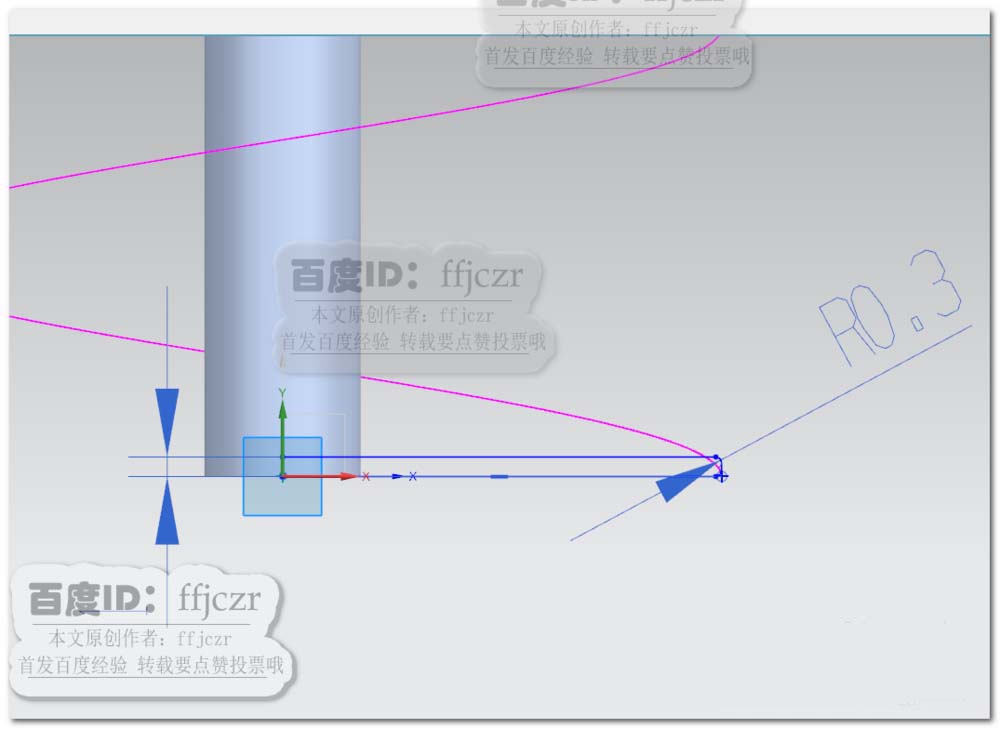

3、以YZ面作为草绘平面，在草绘中以坐标原点为矩形的其中一个对角点，在第一象限绘出一个高为1长度为22.5（螺线的起点处）的矩形；对矩形右侧的两个对角倒半径为0.3的圆角。

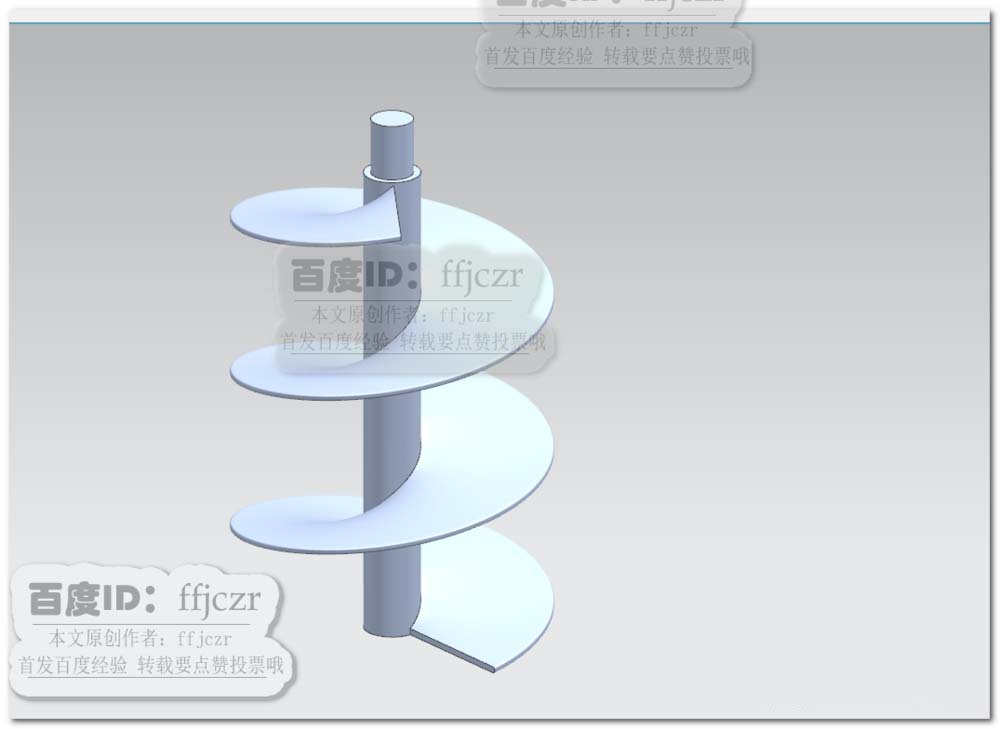

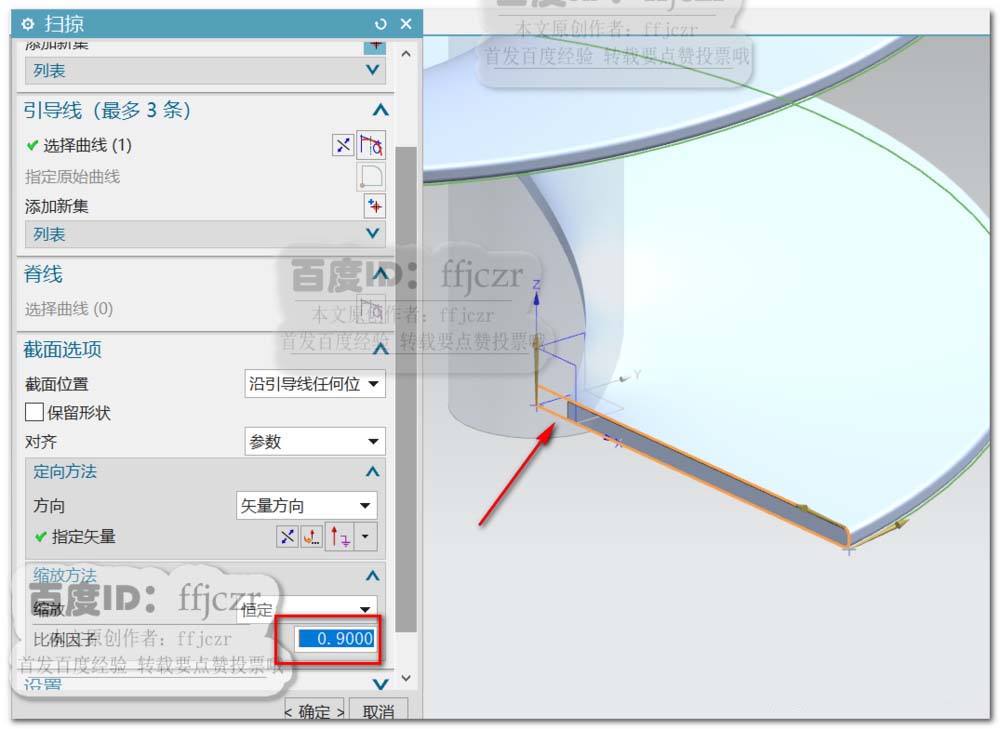

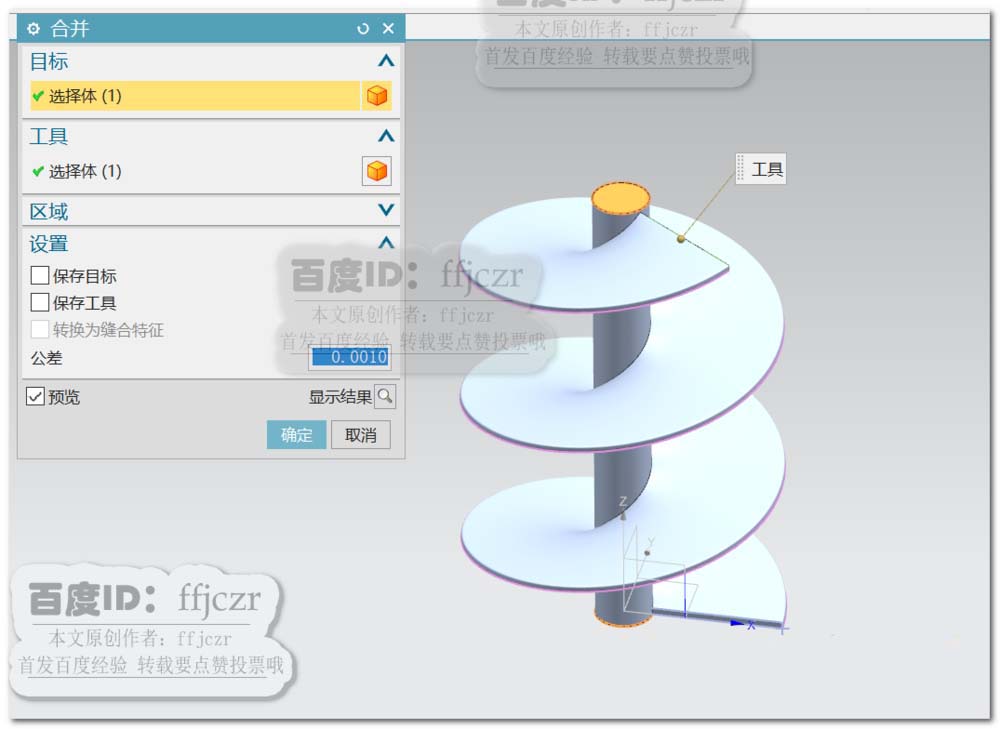

4、选用扫掠命令，截面线为上步草图中的矩形，引导线为为第2步创建的螺旋线，矢量方向为+Z，比例因子为0.9。将扫掠得到的实体与圆柱体用布尔合并成一个整体。

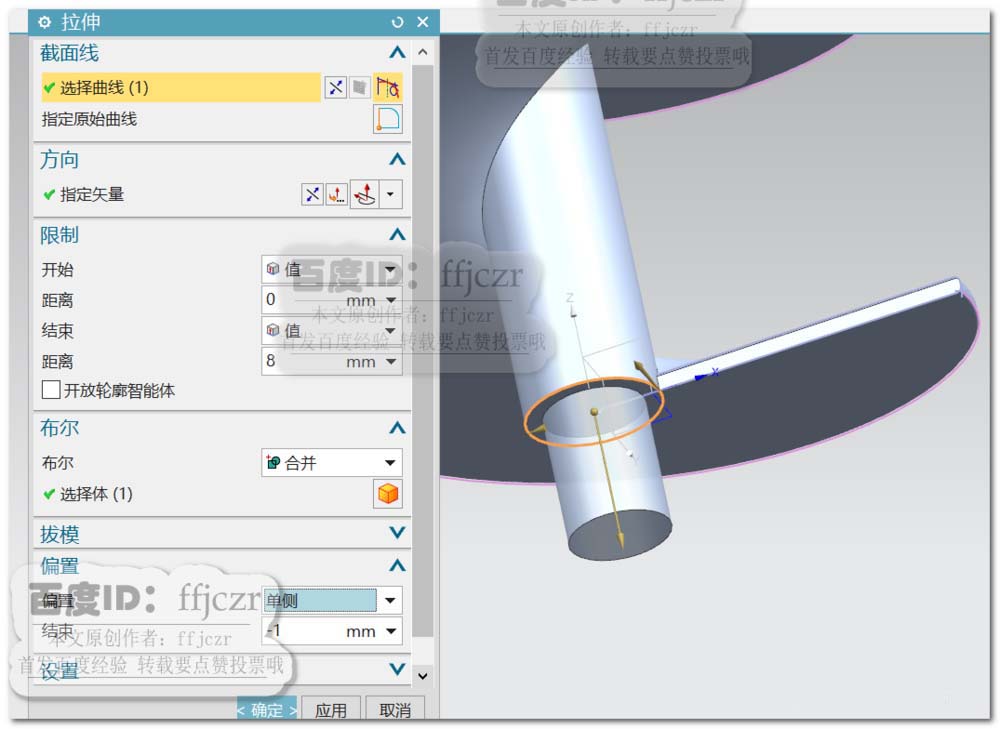

5、选用拉伸命令，选择模型下端面的边作为拉伸截面线；拉伸方向为-Z轴，距离为8，布尔为合并。开启单侧偏置，值为-1。

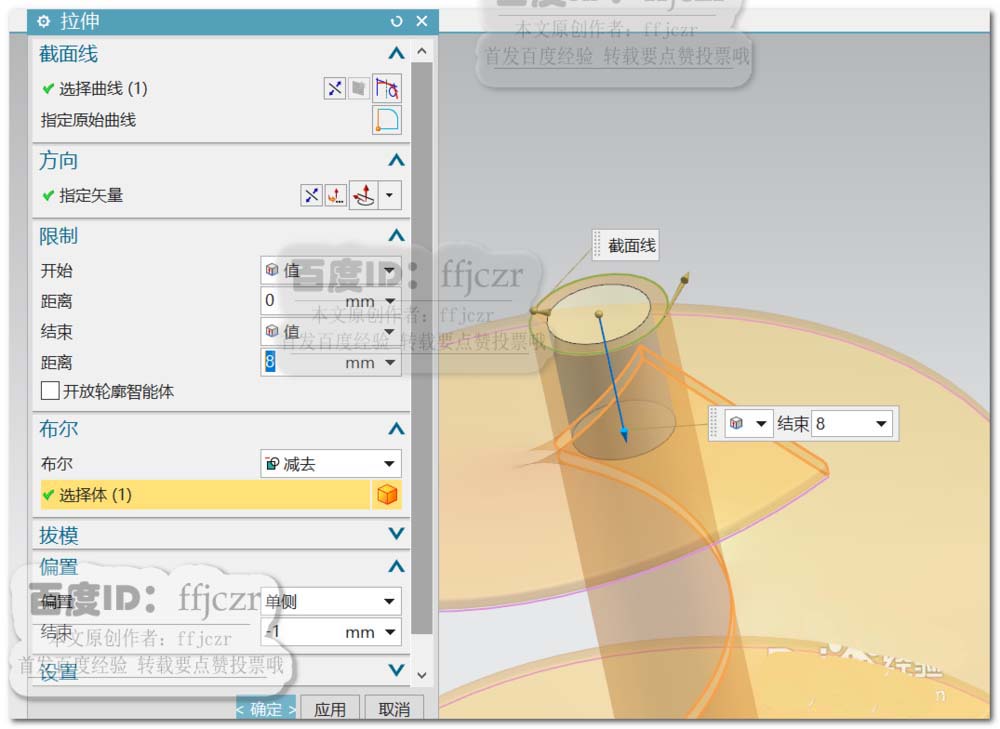

6、选用拉伸命令，选择模型上端面的边作为拉伸截面线；拉伸方向为-Z轴，距离为8，布尔为减去。开启单侧偏置，值为-1。确定后得到圆柱端开孔的效果。玩具投篮机螺旋柱模型创建完成。
