SolidWorks建模零件很简单，想要建模一个托架模型，该怎么建模呢？下面我们就来看看详细的教程。

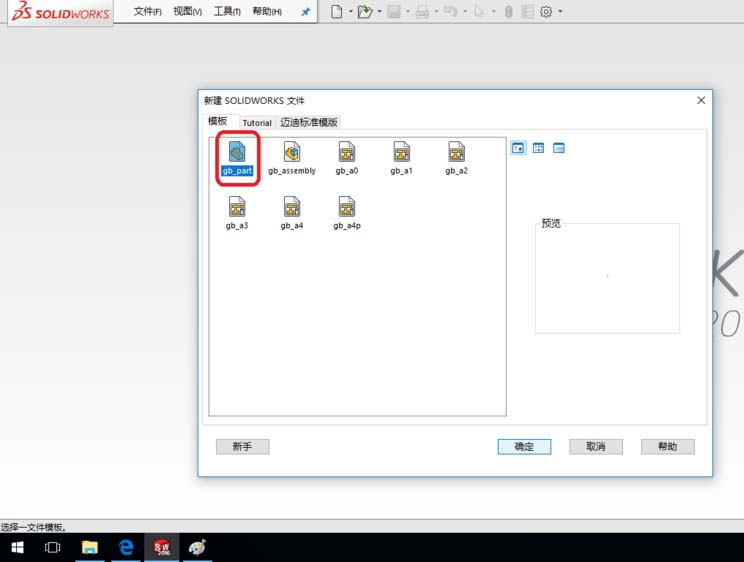

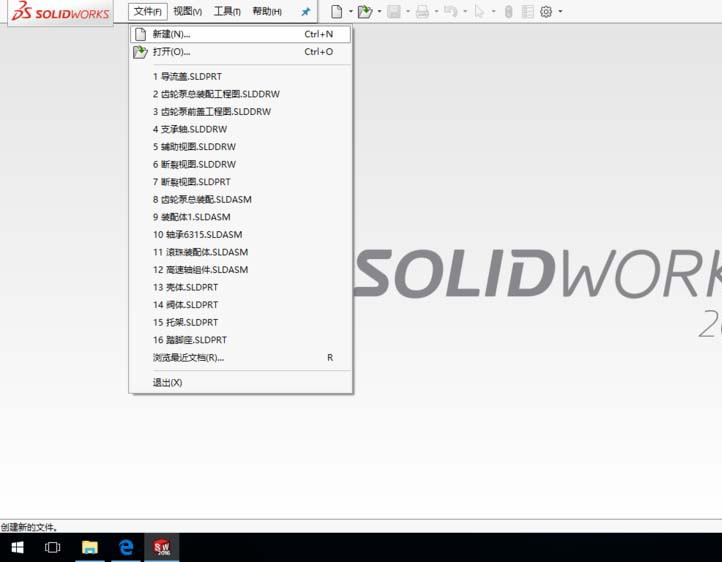

1、打开SolidWorks，新建一个零件文件。

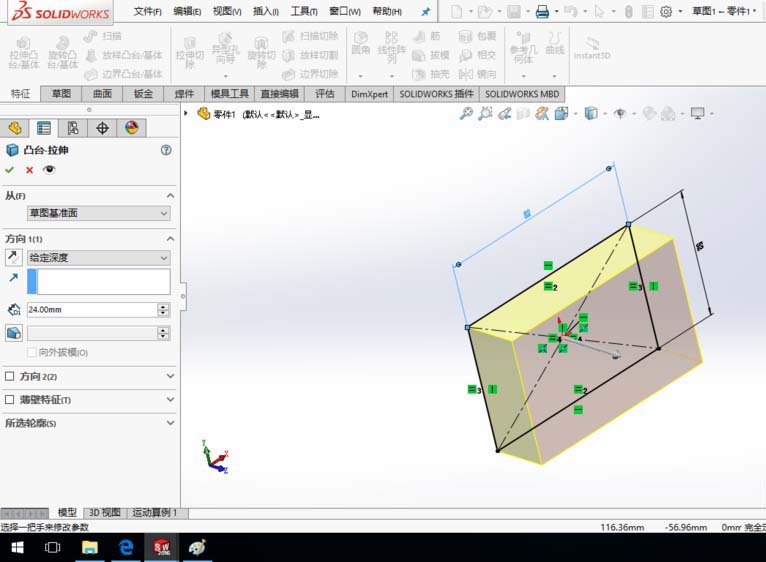

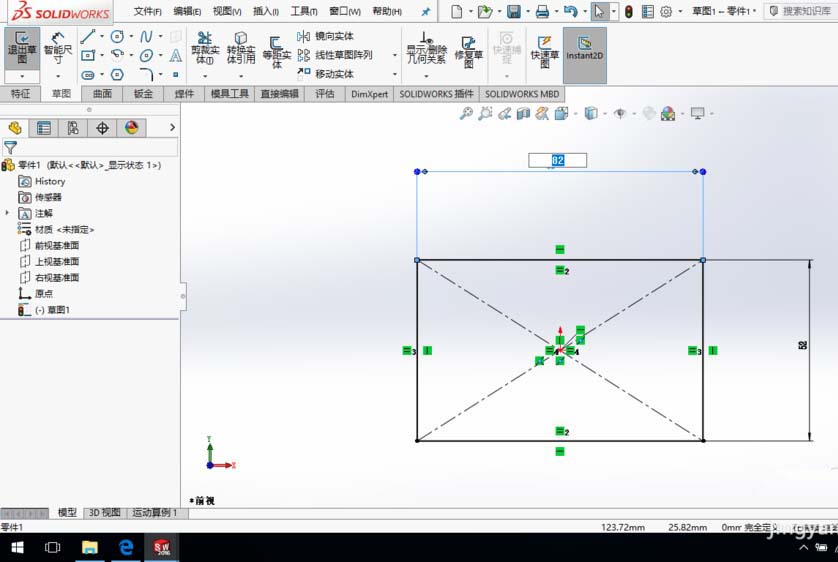

2、在前视基准面上绘制草图如图所示，创建拉伸特征，拉伸深度“24 mm”。

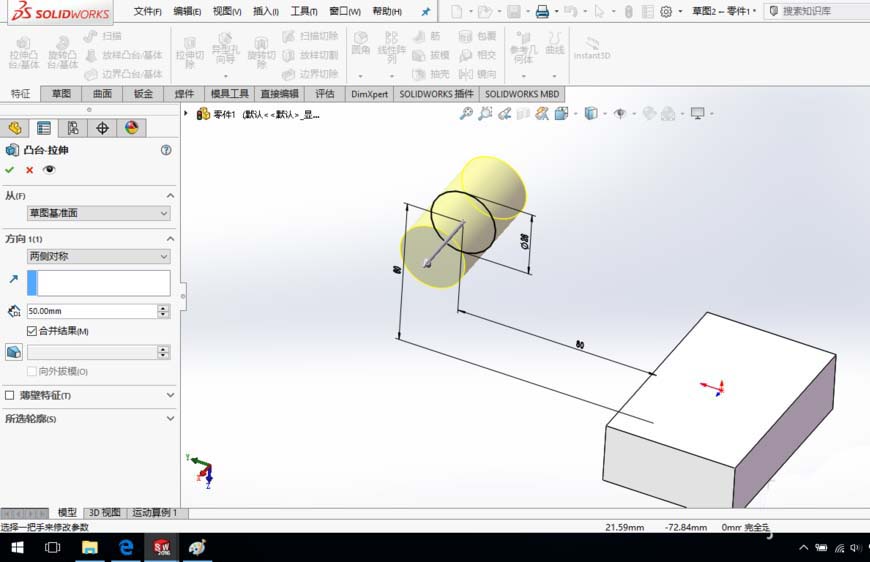

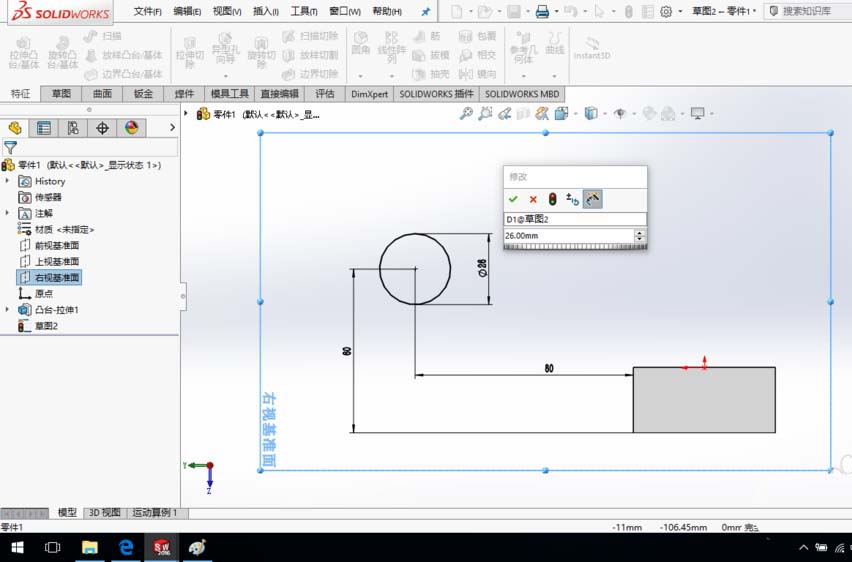

3、在右视基准面上绘制草图，创建拉伸特征，拉伸深度为两侧对称“50 mm”，如图所示。

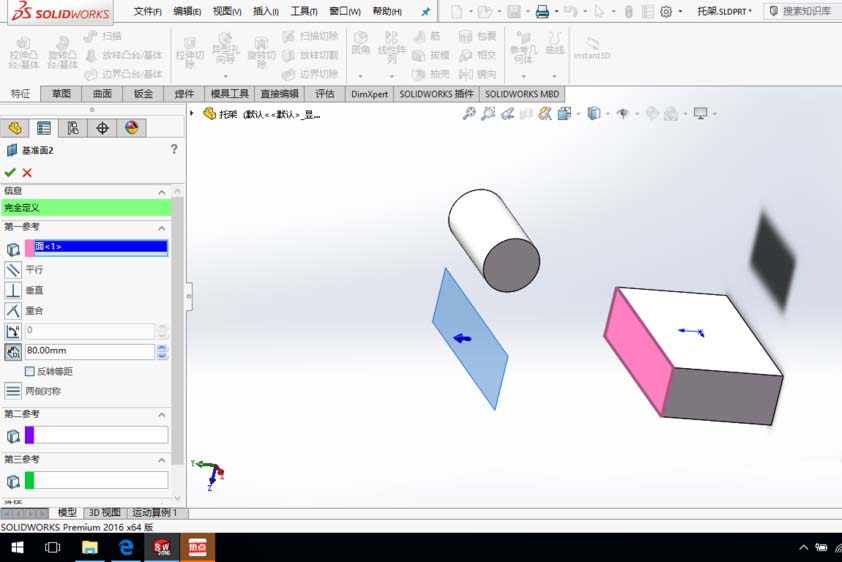

4、创建基准面，选择图示面，偏移距离“80 mm”。

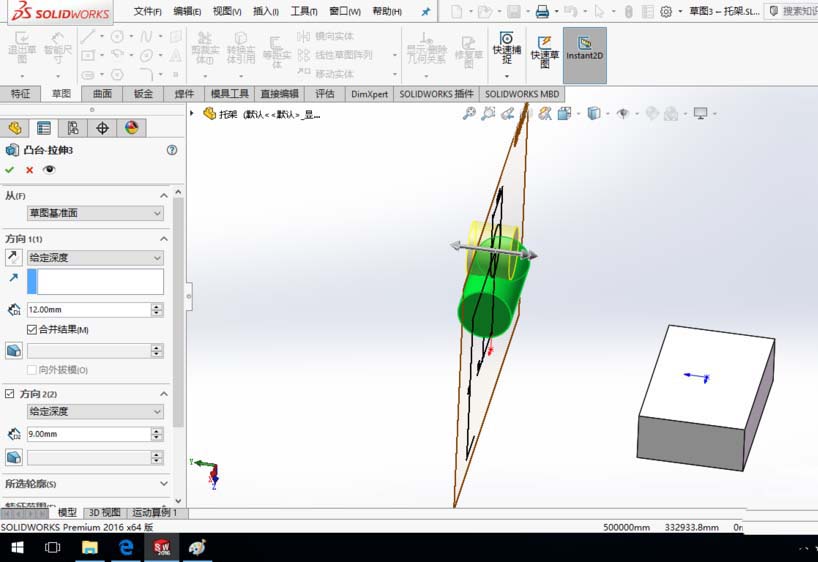

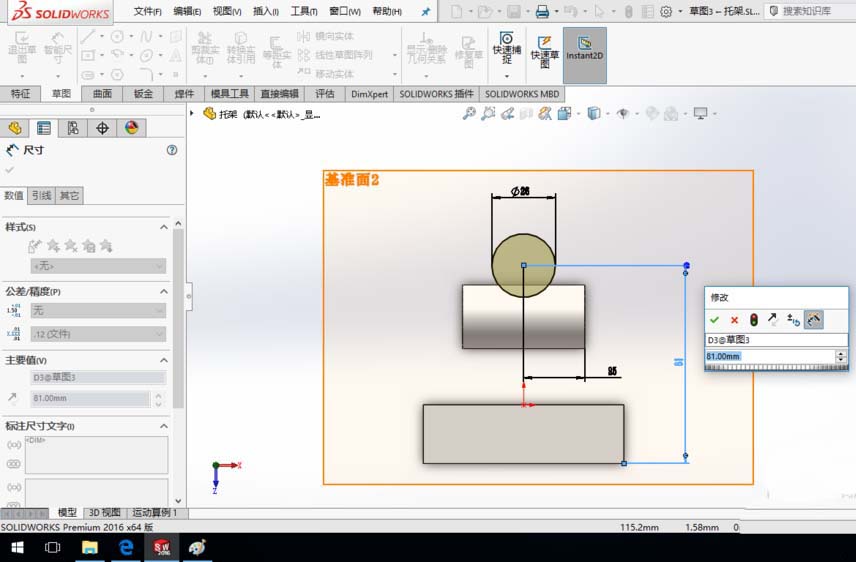

5、在创建的基准面上绘制草图如图所示，创建拉伸特征方向1深度“12 mm”，方向2深度“9 mm”。

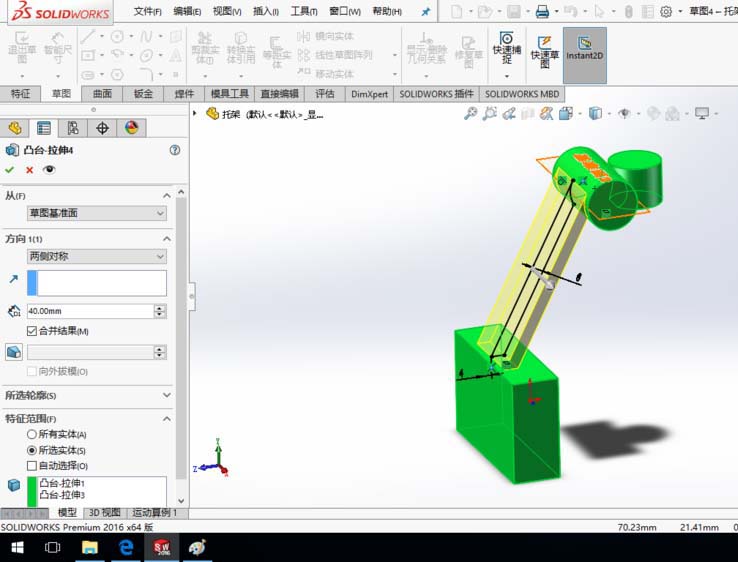

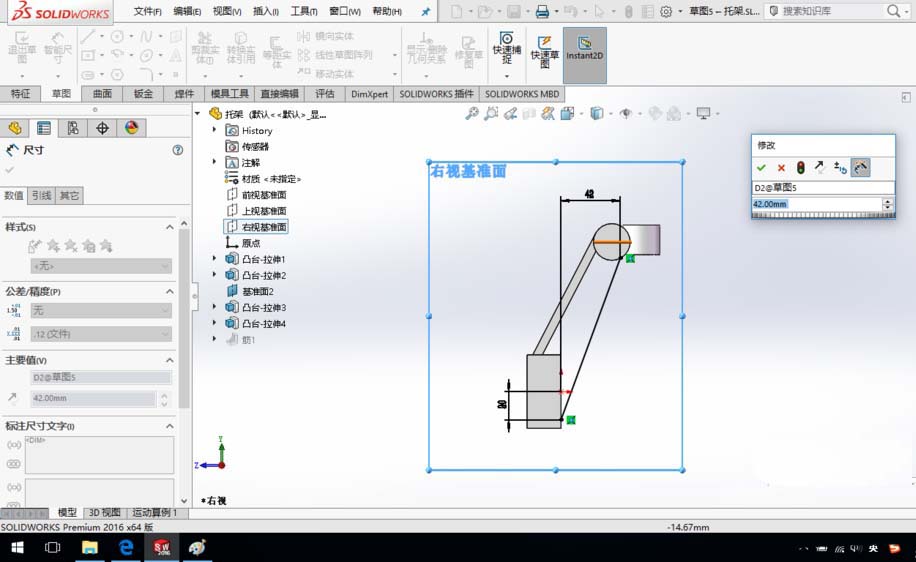

6、在右视基准面上绘制草图如图所示，创建拉伸特征，两侧对称深度“40 mm”。

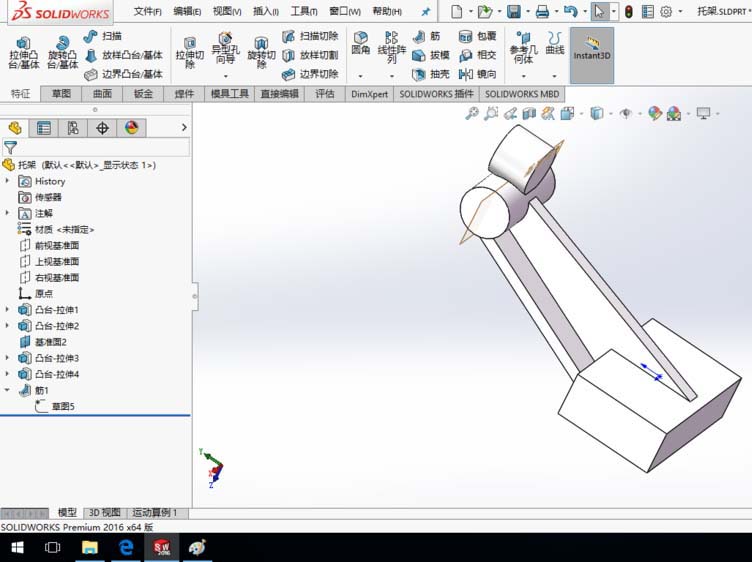

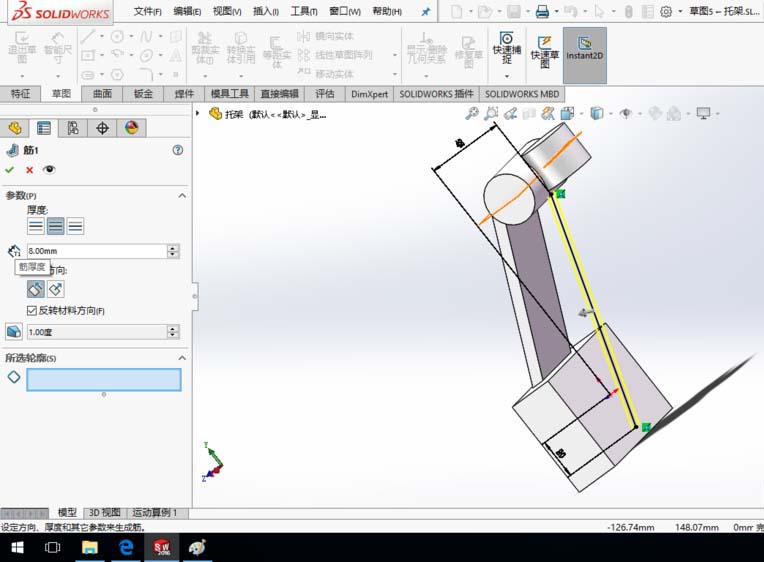

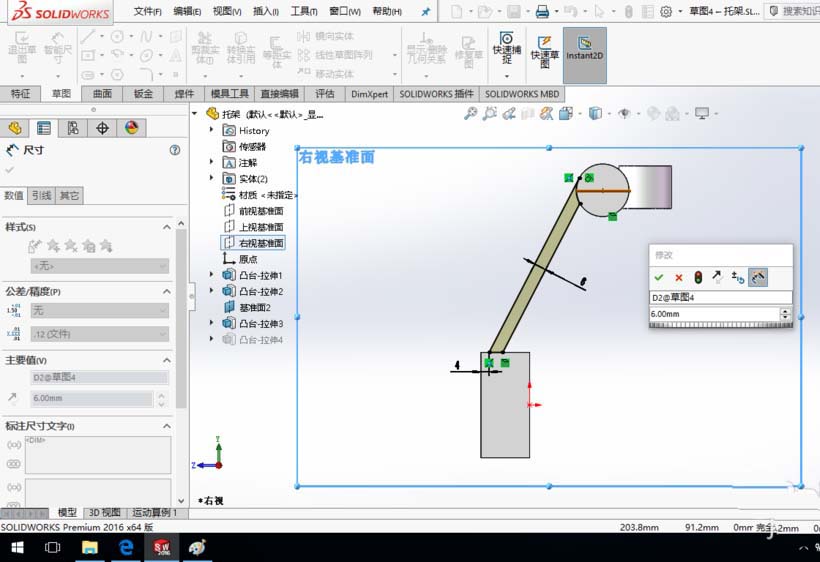

7、在右视基准面上绘制草图，创建筋特征，筋厚度“8 mm”。

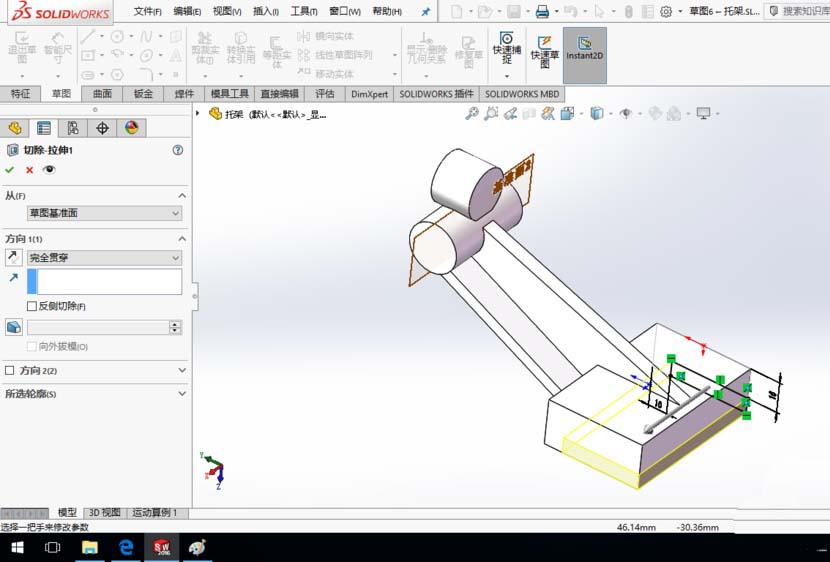

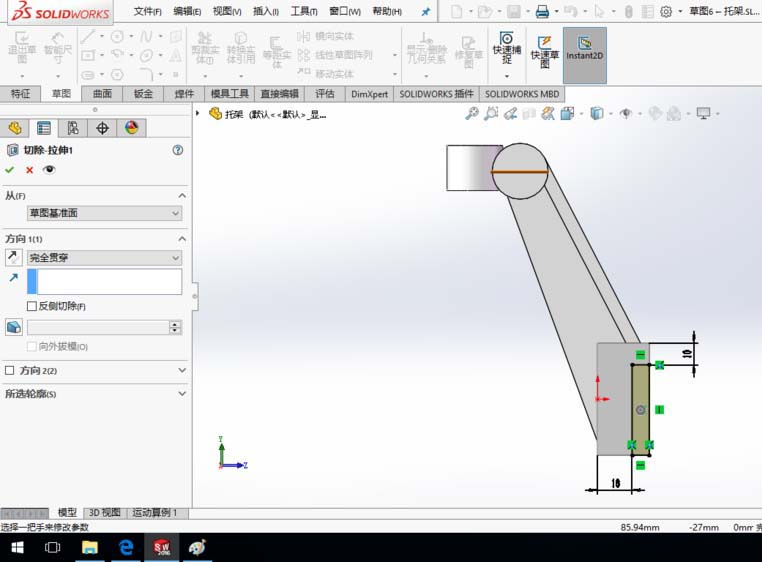

8、在图示端面上绘制草图，创建切除拉伸特征，如图所示。

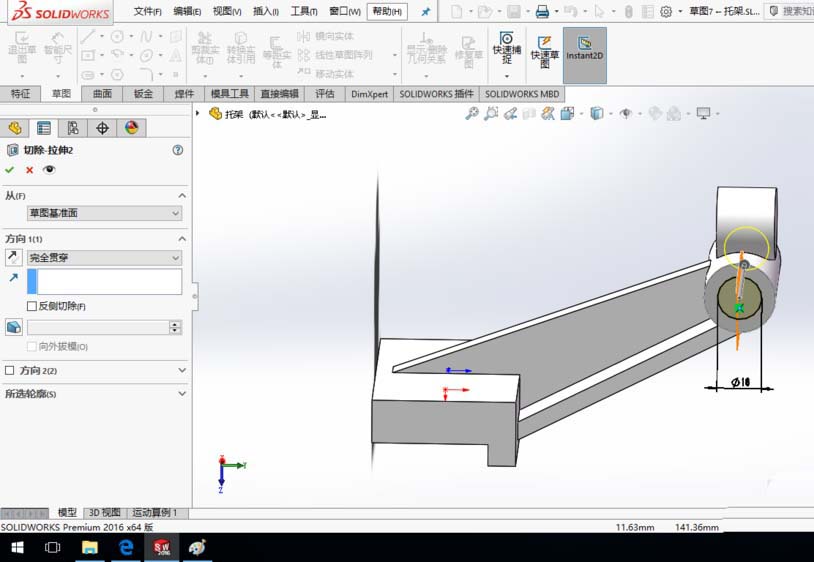

9、在图示端面上绘制一个直径“16 mm”的草图圆，创建切除-拉伸2，如图所示。

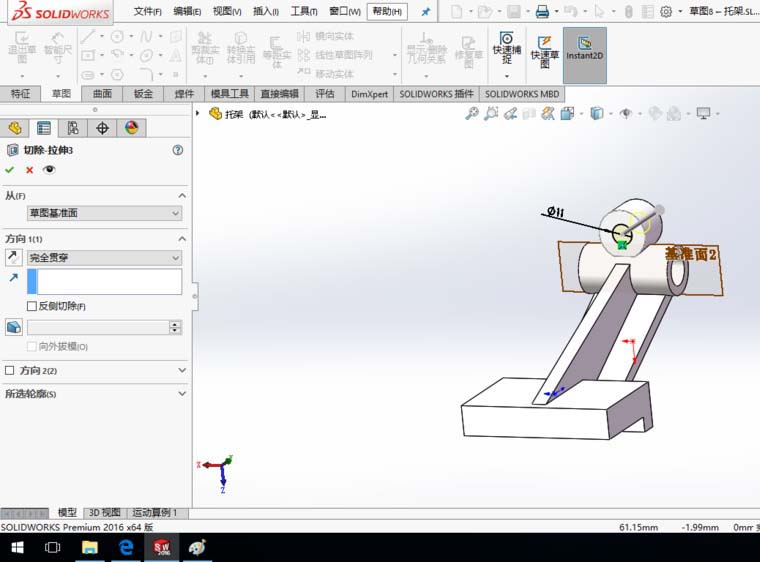

10、在图示端面上绘制一个直径“11 mm”的草图圆，创建切除-拉伸3，如图所示。

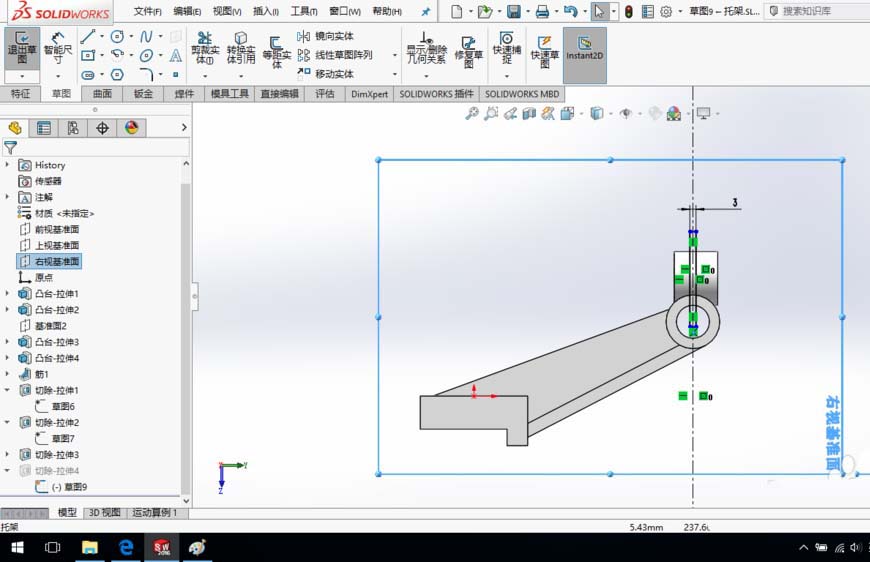

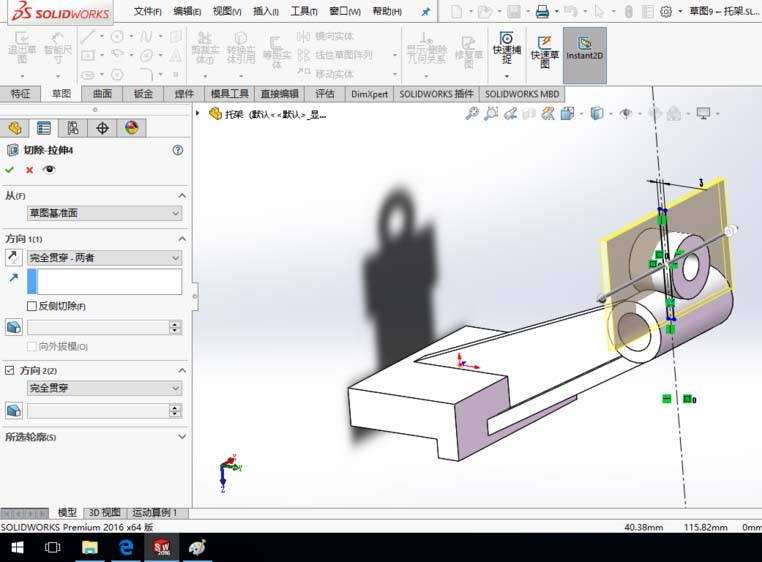

11、在右视基准面上绘制草图如图所示，创建切除-拉伸4。

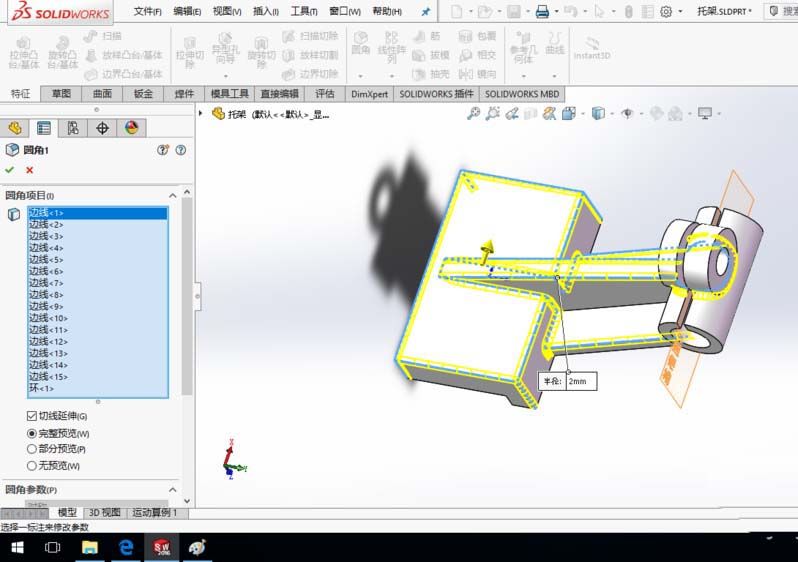

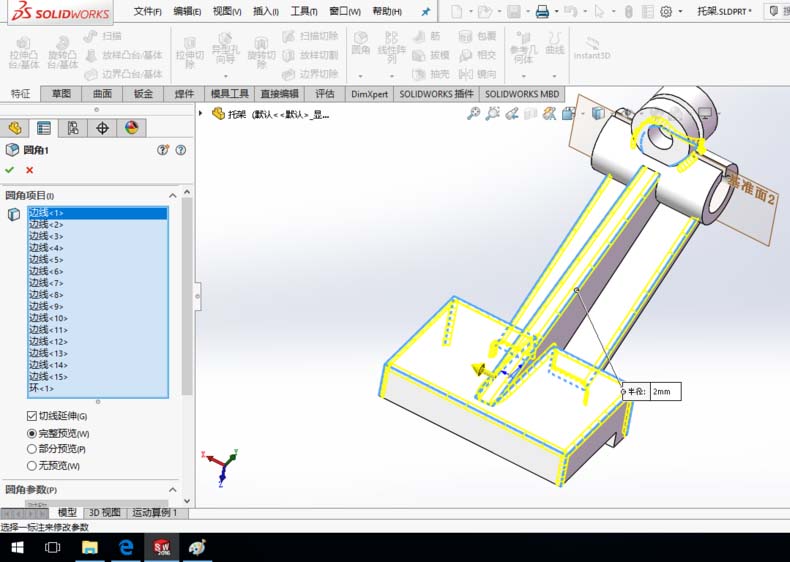

12、创建圆角特征，圆角半径“2 mm”。

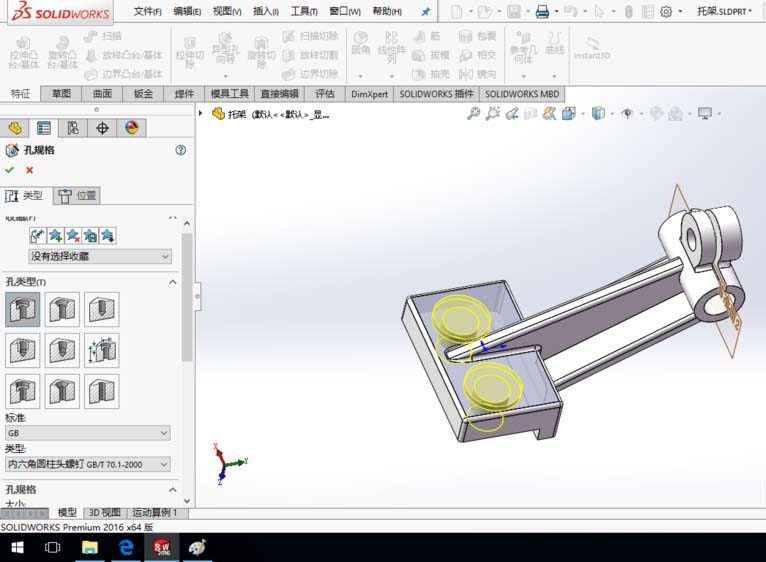

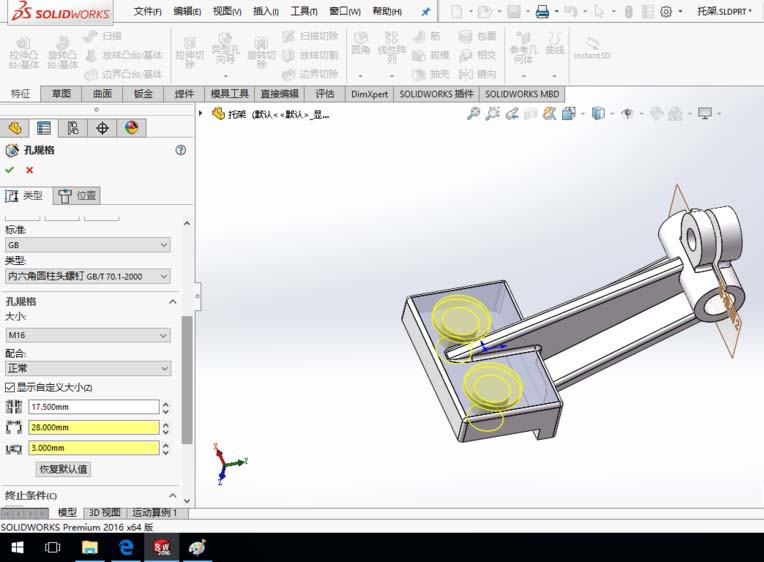

13、创建柱形沉头孔，参数设置如图所示。

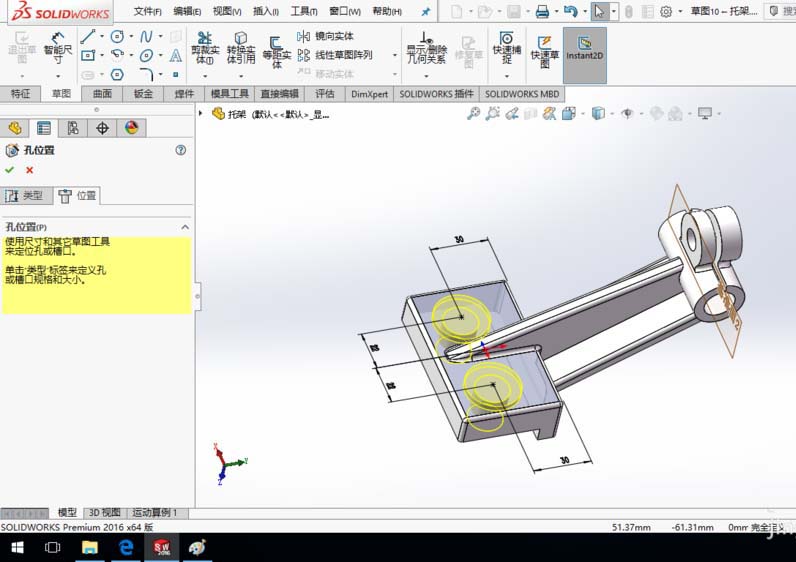

14、给定沉头孔的位置尺寸如图所示，单击确定。

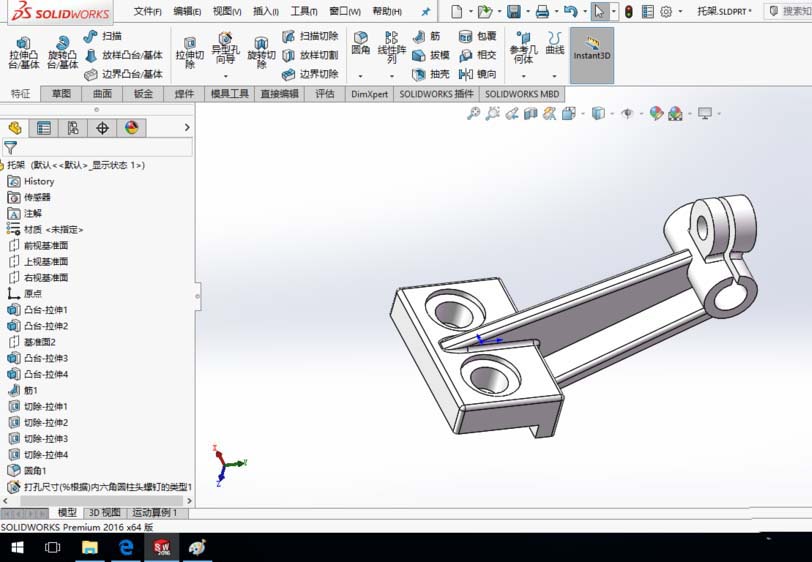

15、至此，托架创建完成。保存零件模型。
以上就是SolidWorks中建模三维托架零件的设计方法，希望大家喜欢，请继续关注脚本之家。
