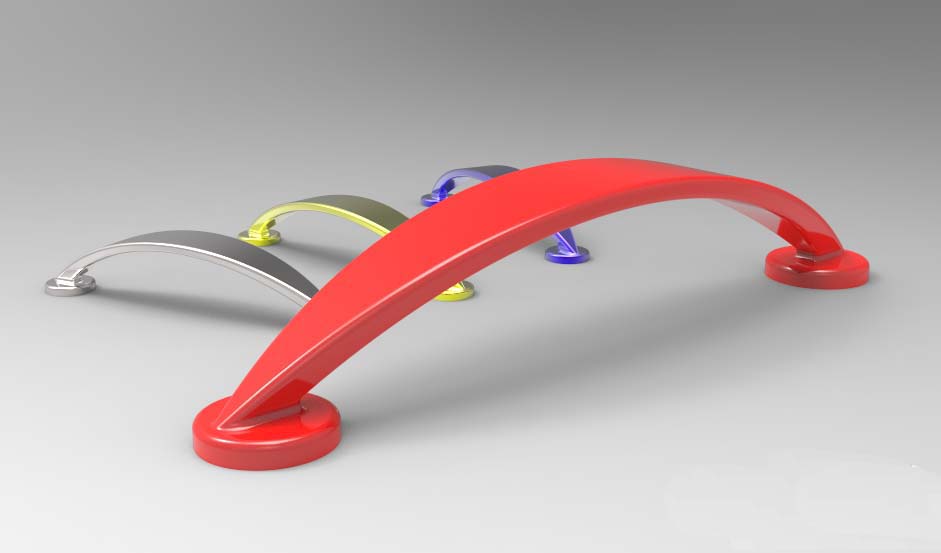

UG10.0中想要绘制把手，该怎么画把手呢？下面我们就来看看详细的教程。

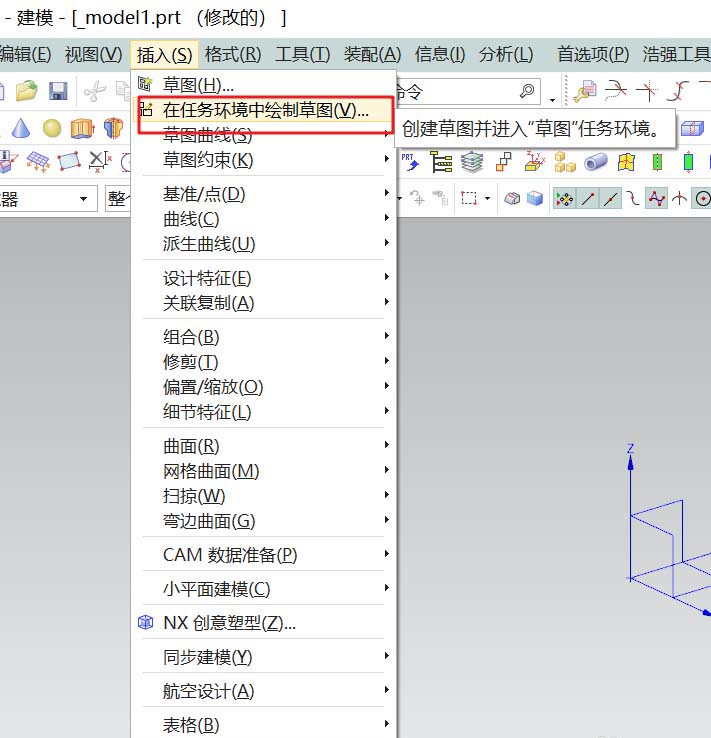

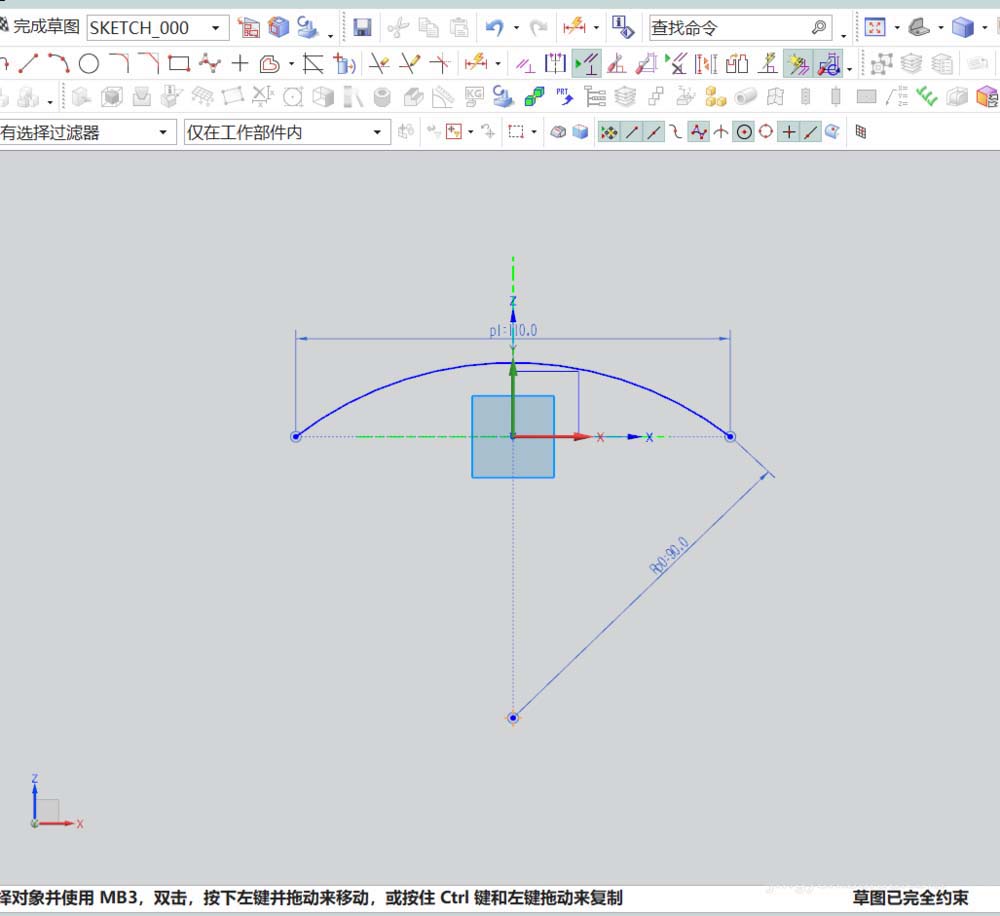

1、新建建模文件，选择在任务环境中绘制草图（XZ面）。把手模型的创建，主体是通过“通过曲线网格”这命令来完成的。“通过曲线网格”这命令需要二组线构成：截面线和引导线。首先绘制模型主体的参考线。

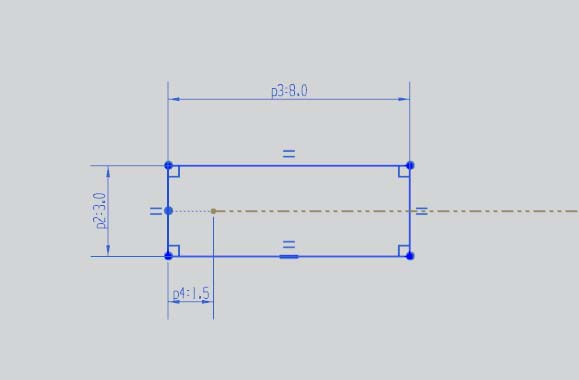

2、完成参考线的绘制后，进行截面线的绘制。有二个截面线是在同一平面的，进入草图模式（XY面）；将刚才绘得的参考线投影到草绘平面上，隐藏参考线；在投影所得线的一端绘出截面线（尺寸及定位如图所示），用镜像曲线命令得 到另一端的截面线。

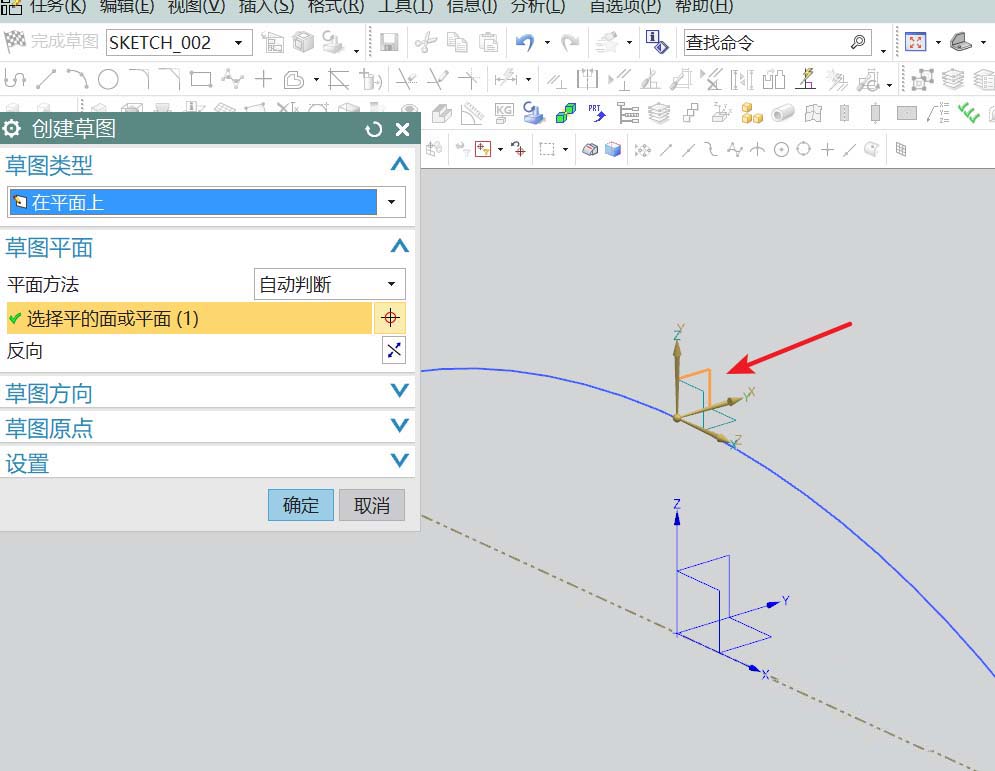

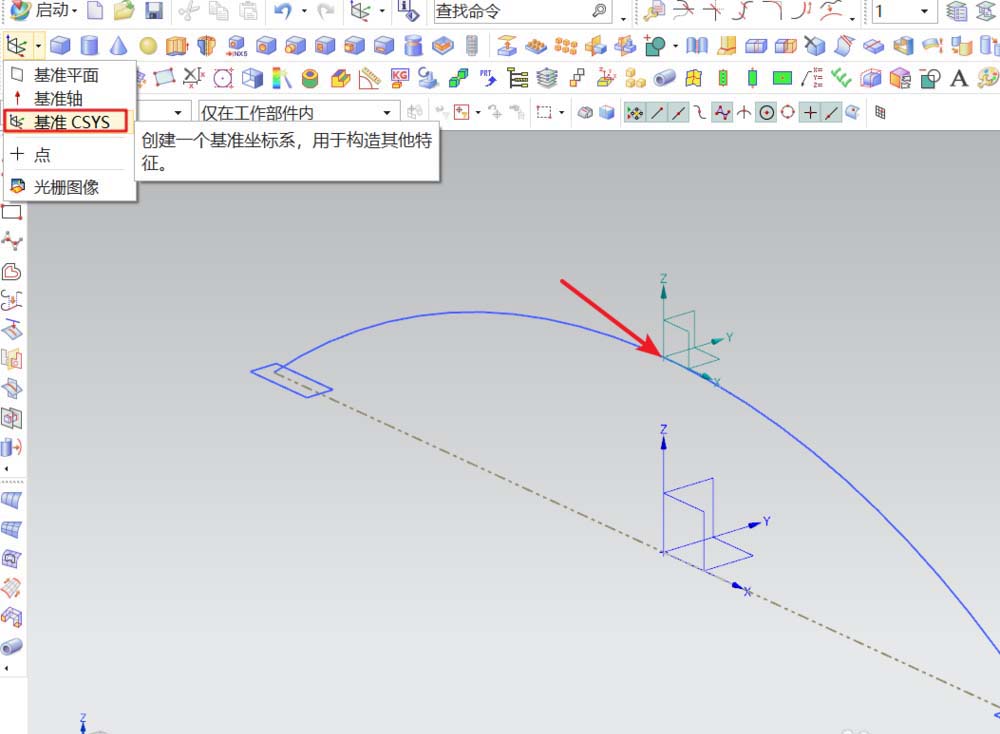

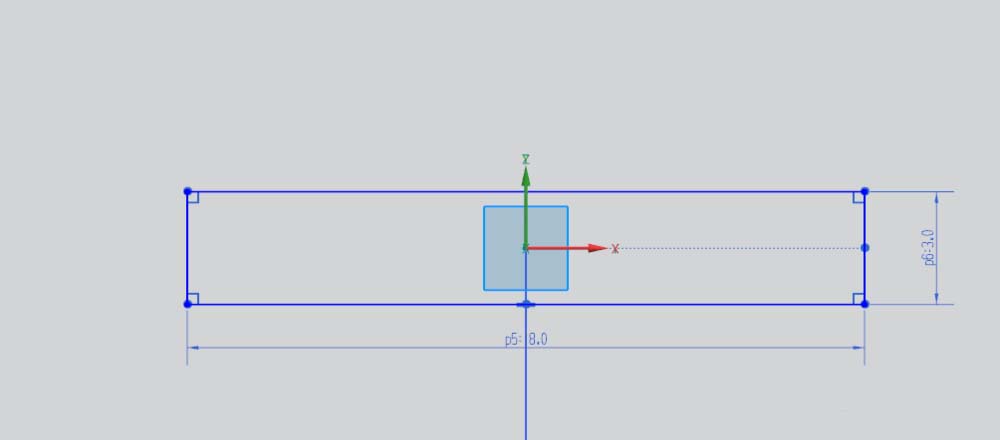

3、另一截面线的绘制。该截面在参考线的中点上；首先在参考线的中点处创建一基准坐标，以新建的基准坐标（yz面）为草绘平面进行截面线绘制。

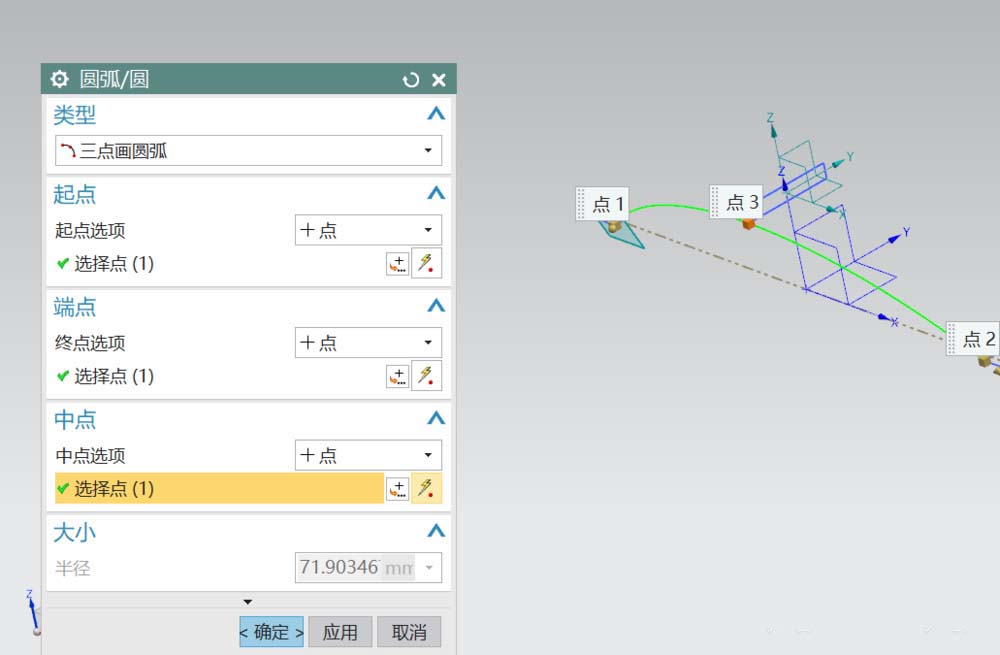

4、在工作区中，选用圆弧，按图所示绘出引导线。

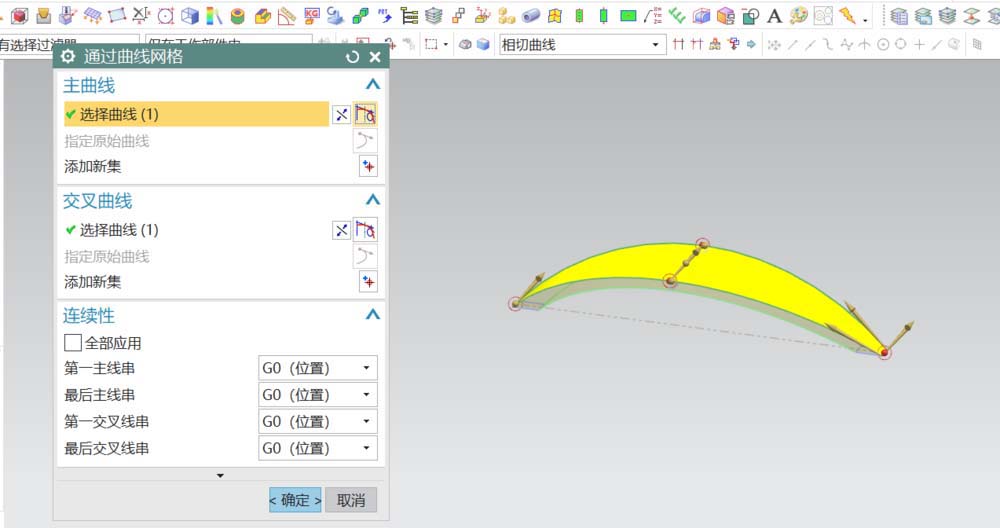

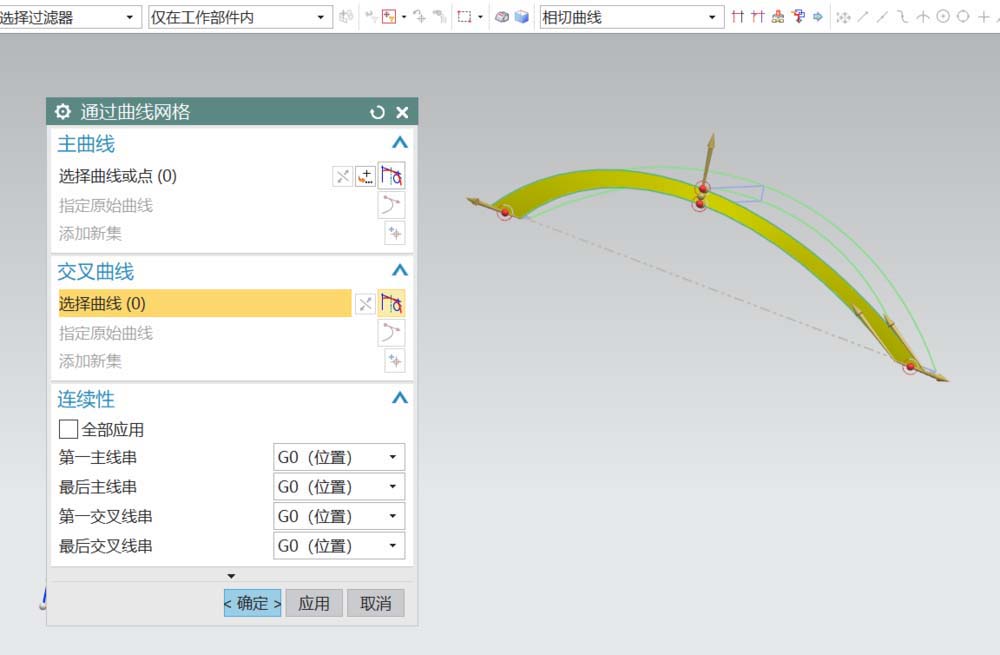

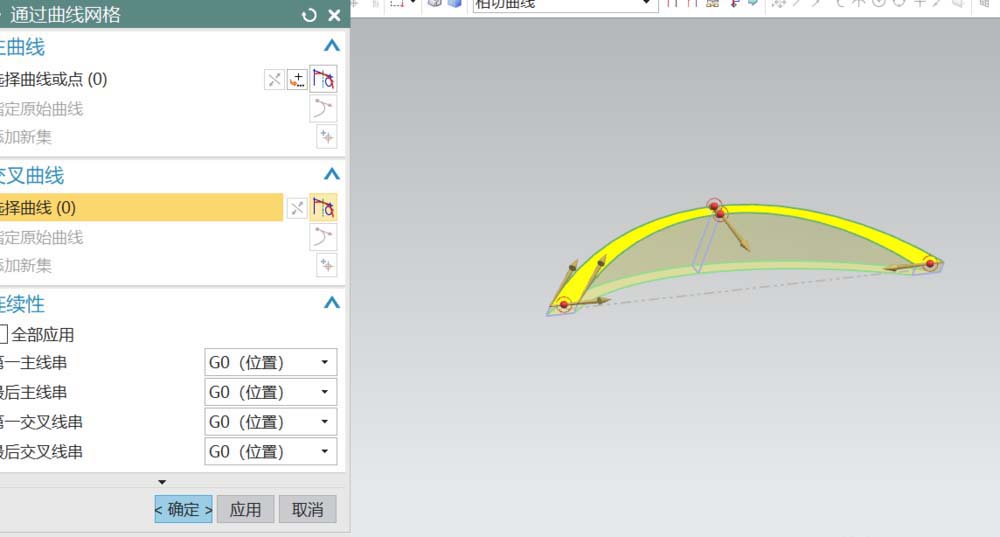

5、使用“通过曲线网格”，选择相应的截面线和引导线创建各个曲面片体（注意选线时的方向）；最后将所有片体面进行缝合成实体。

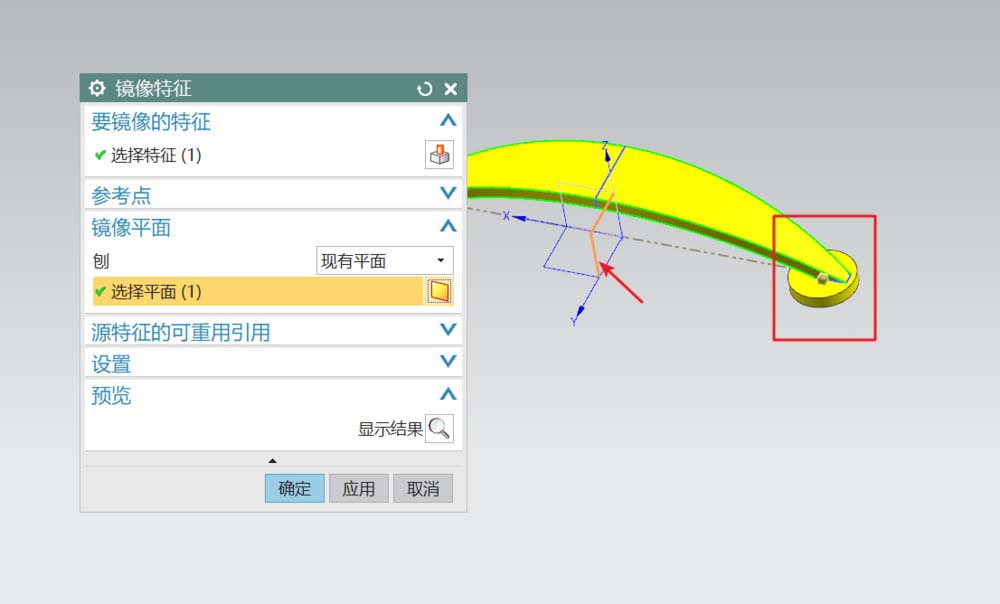

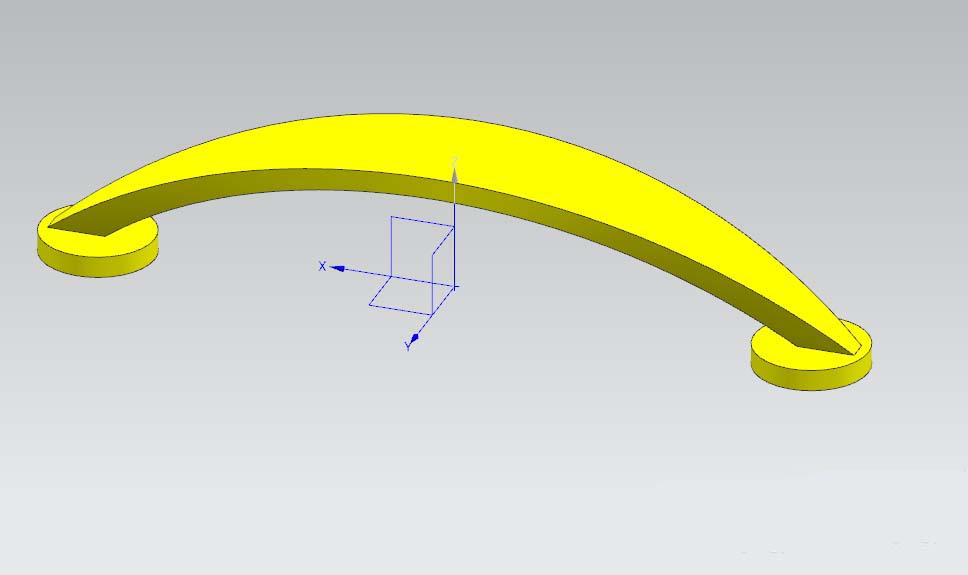

6、用凸台命令和镜像特征命令创建把手的连接处，最后对各边进行倒圆角；得到最终模型。
以上就是UG10.0建模把手零件的教程，希望大家喜欢，请继续关注脚本之家。
