sw中绘制零件很简单，想要给零件添加螺纹线，该怎么添加呢？下面我们就来看看详细的教程。

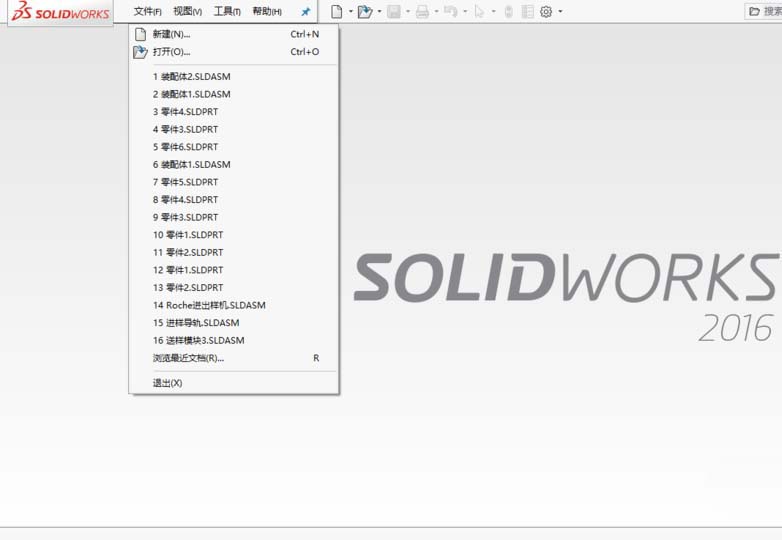

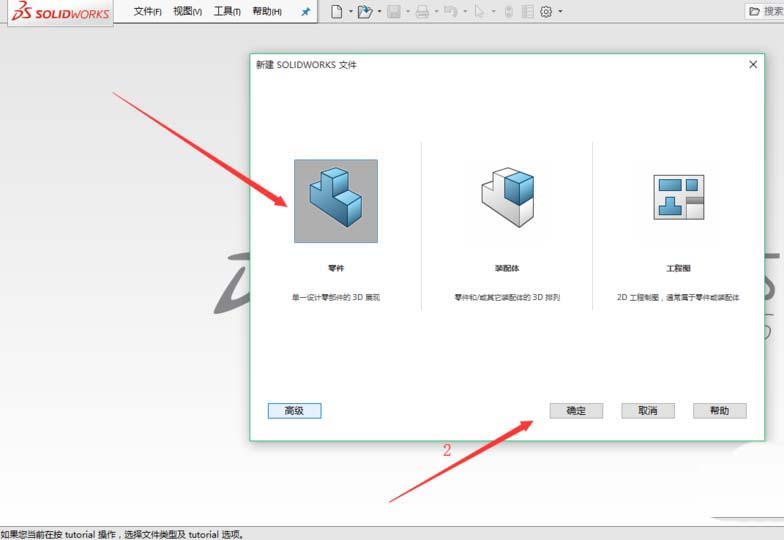

1、首先，在SolidWorks2016软件里新建一个零件（Ctrl+N），如图所示

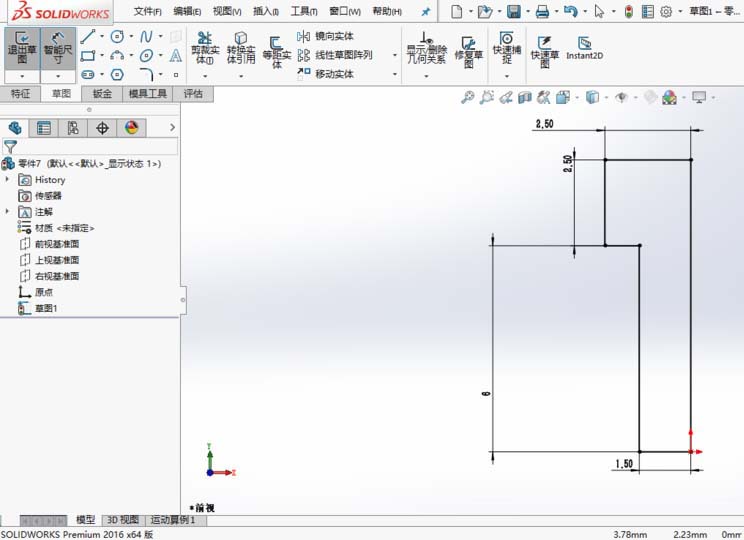

2、首先在前视基准面新建一个草图，绘制下面的图形并定义，如图所示

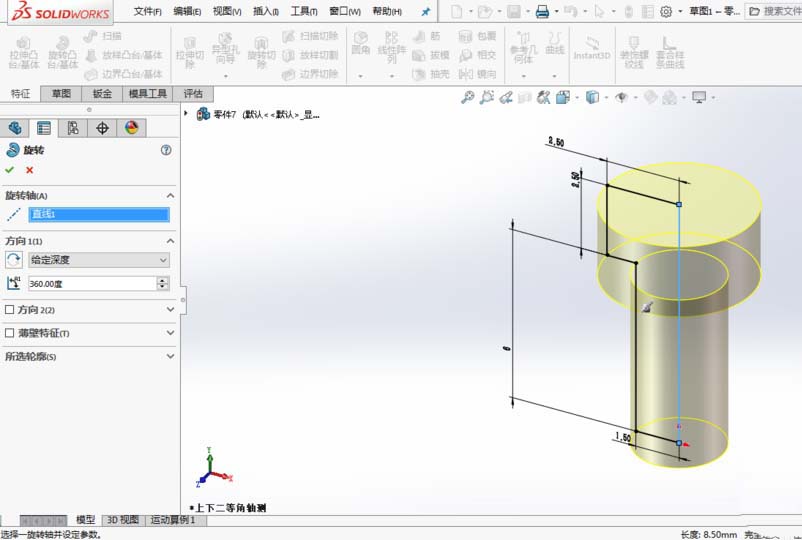

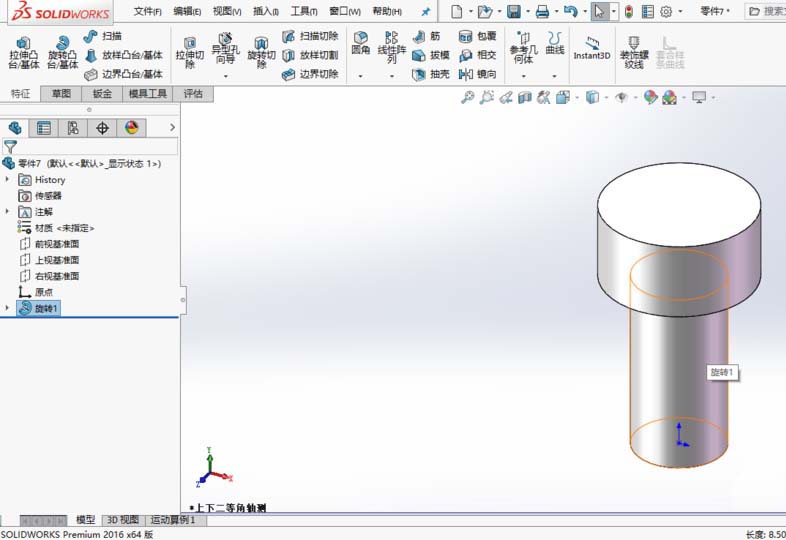

3、然后使用旋转凸台这一特征，生成下面的图形，如图所示

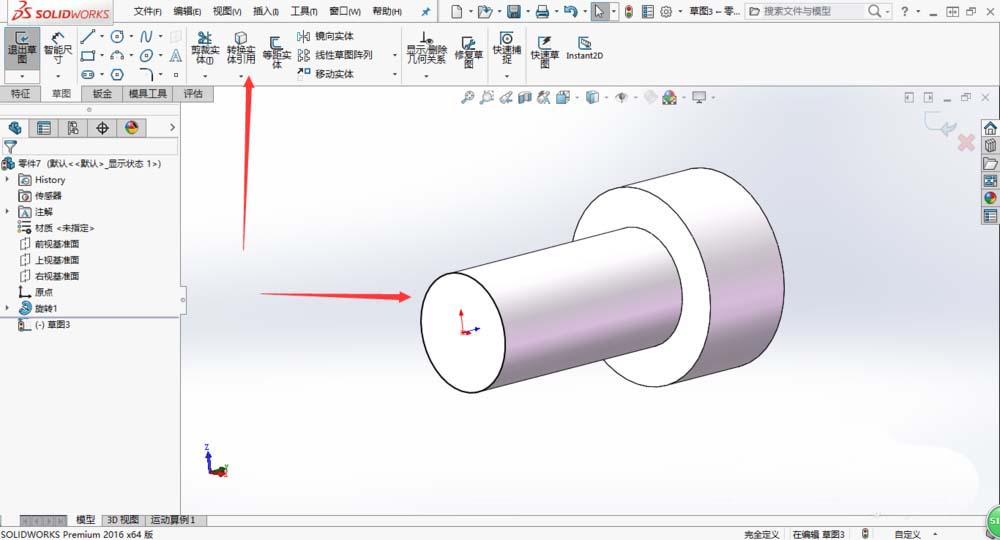

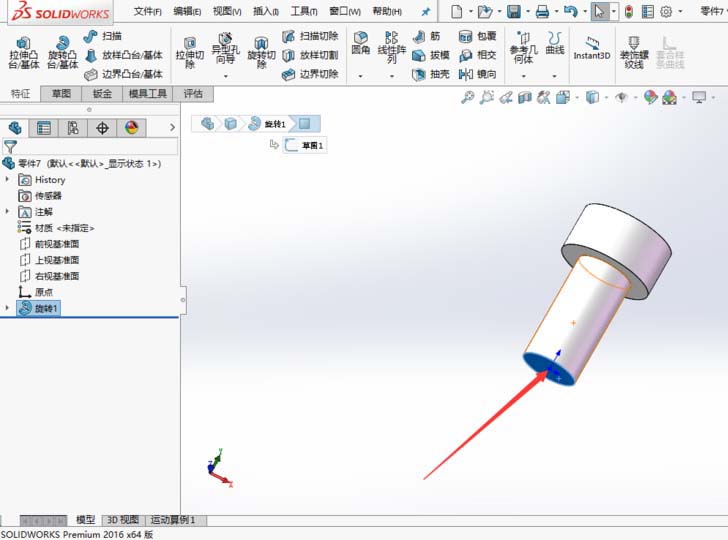

4、然后在实体的底面新建一个草图，使用转换实体特征绘制圆，如图所示

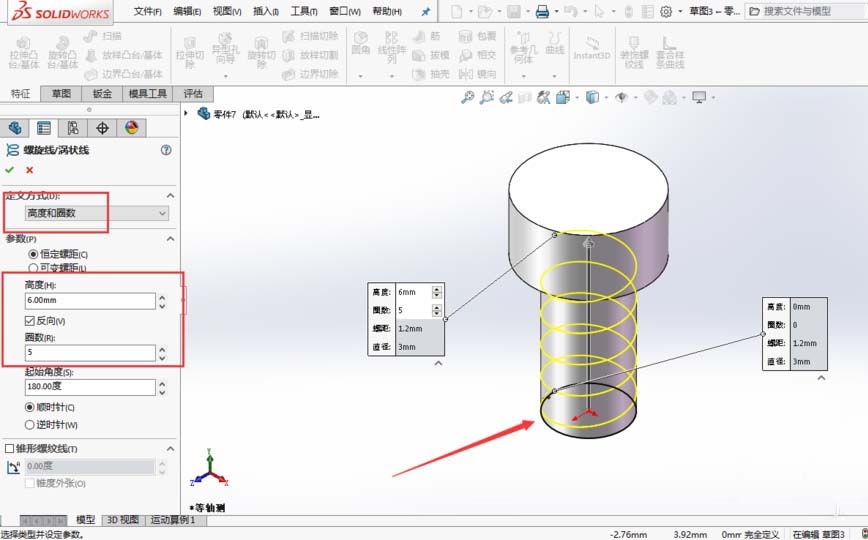

5、然后对草图使用螺旋线这一特征,如图所示

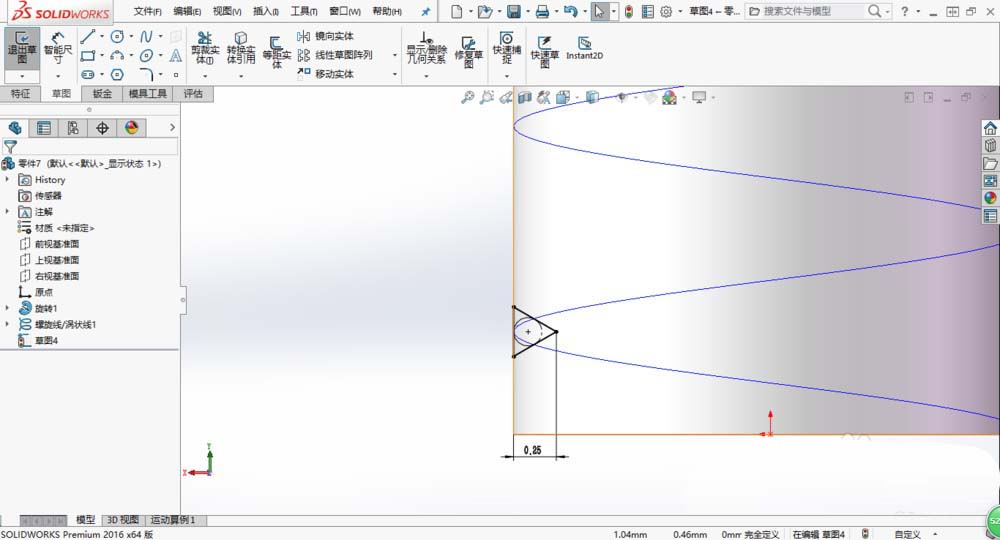

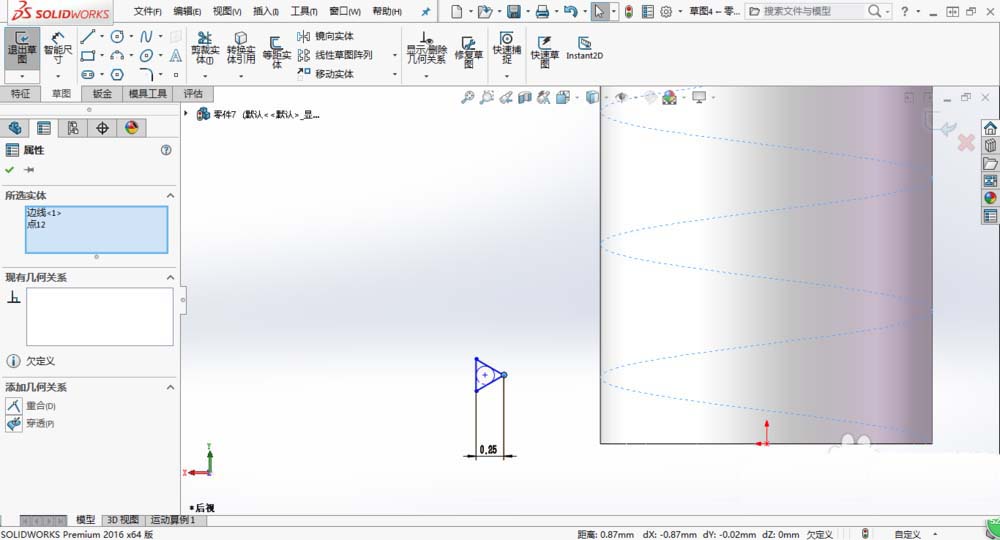

6、然后在前视基准面绘制一个正三角形并定义，然后对三角形的外边的中点与螺纹线添加穿透关系，如图所示

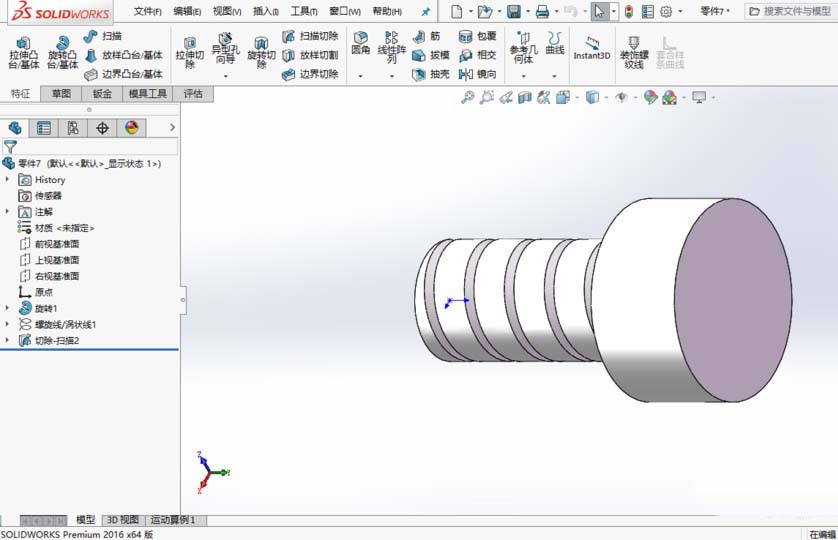

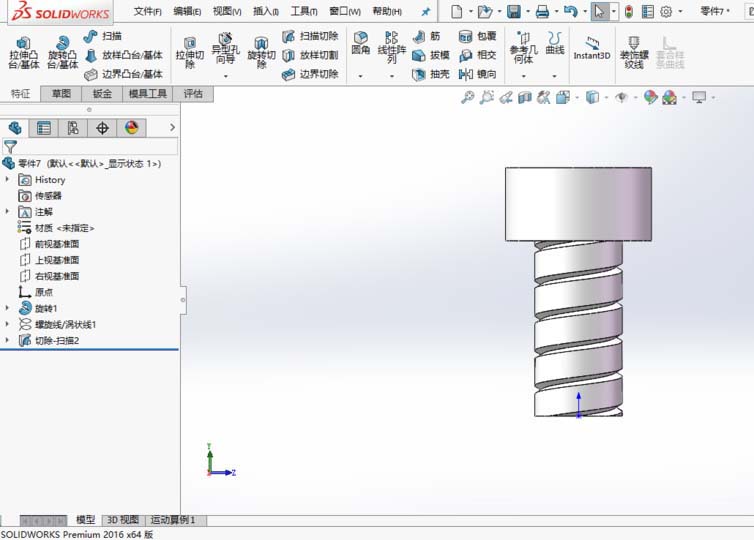

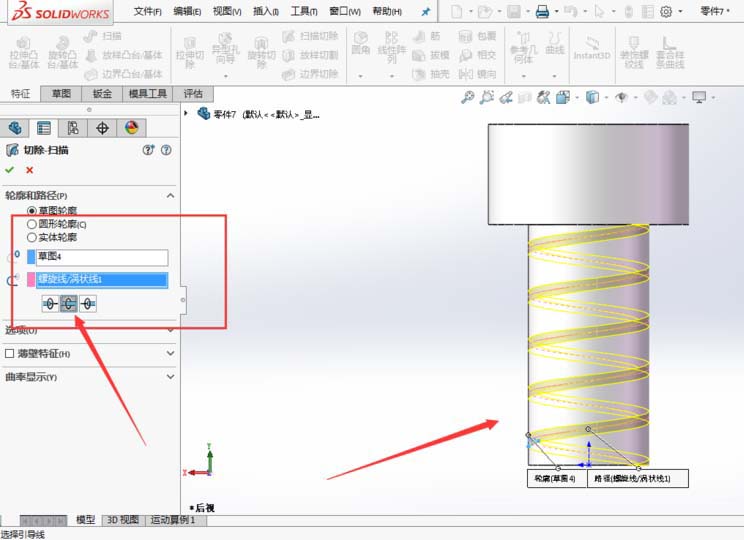

7、然后使用扫描切除这一特征，如图所示
以上就是soildworks给零件添加螺纹线的教程，希望大家喜欢，请继续关注脚本之家。
