ProE空间复杂曲线该怎么创建？可将其分别投影在两个不相互平行的基准面内，每个投影均为二维曲线。基于这一原理，若在两个不相互平行的基准面内分别草绘曲线，然后相交，即可形成空间复杂曲线。后续通过检查曲率，若发现问题可调整每个草绘曲线即可，请看下文详细介绍。

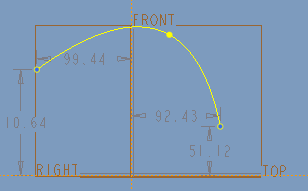

1、打开Pro/E软件，新建零件，在Top面上随意绘制一条曲线，点击√完成并退出草绘。
2、在Right面上随意绘制另一条曲线，点击√完成并退出草绘。

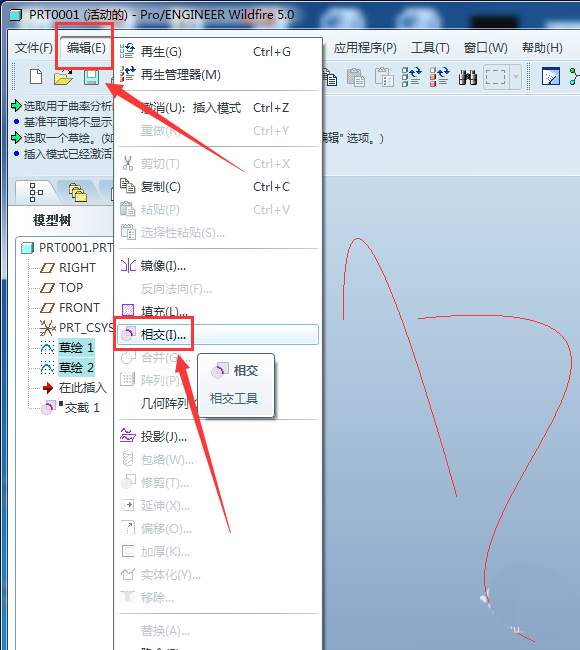

3、选择上述两条曲线，依次点击菜单栏的“编辑”-“相交”。

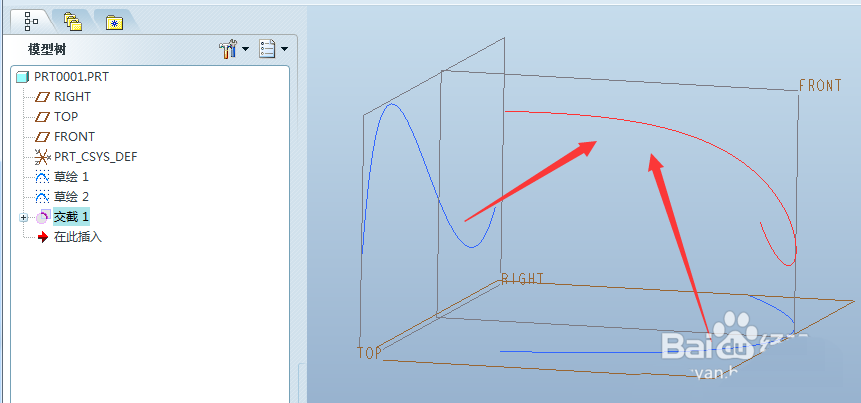

4、两条草绘曲线相交形成的空间曲线如下所示。

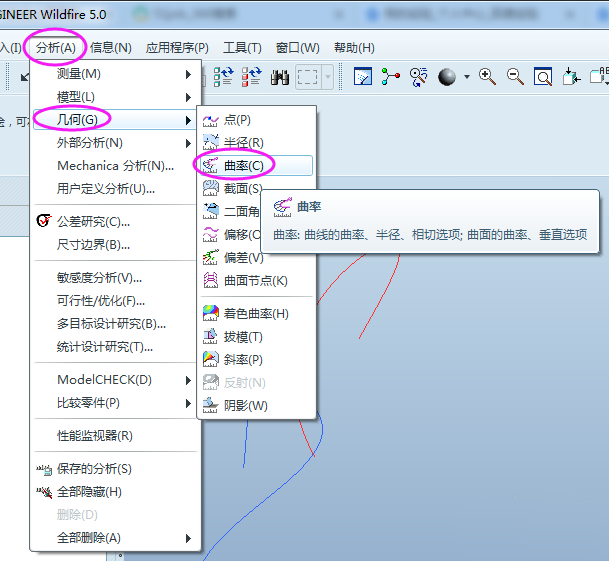

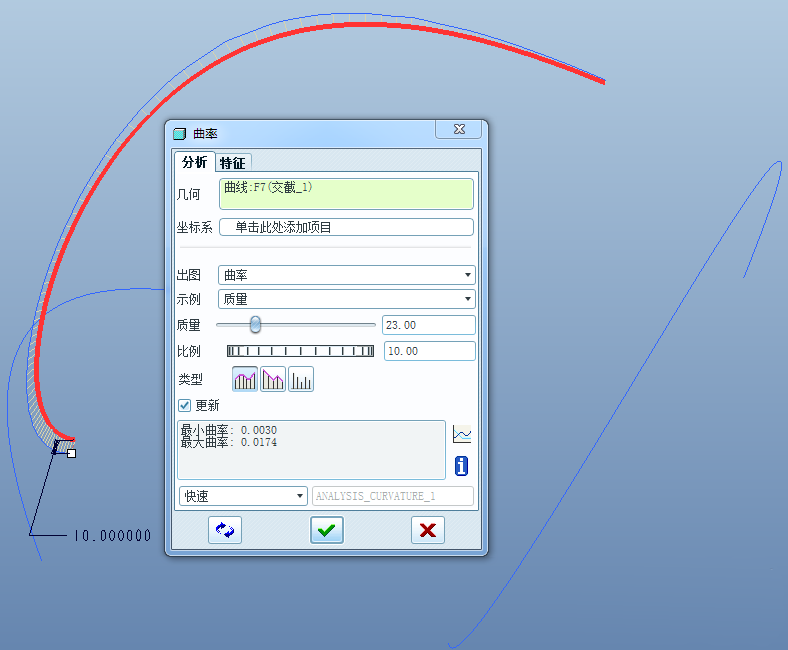

5、依次点击“分析”-“几何”-“曲率”，对该曲线的曲率进行分析，若有问题，可通过调整草绘曲线进行修复。
以上就是ProE空间复杂曲线的创建方法，希望大家喜欢，请继续关注脚本之家。
