UG10.0中想要使用拆分体和删除体命令，该怎么使用呢？“拆分体”主要是针对实体的，一般在用这个命令的时候，都需要用到删除体命令。当实体中的某部分不想要了，先用拆分体命令将它拆分出来，然后用删除体命令将它删除。这就是它们的组合应用方式，请看下文详细介绍。

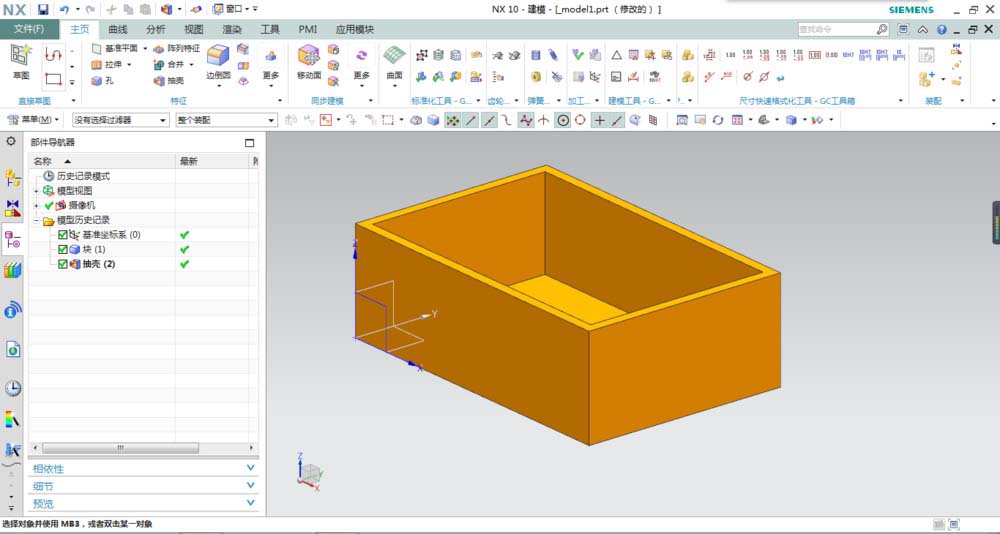

1、打开UG10.0软件，新建一个模型文件。插入一个立方体，抽壳，最终效果如下图所示。

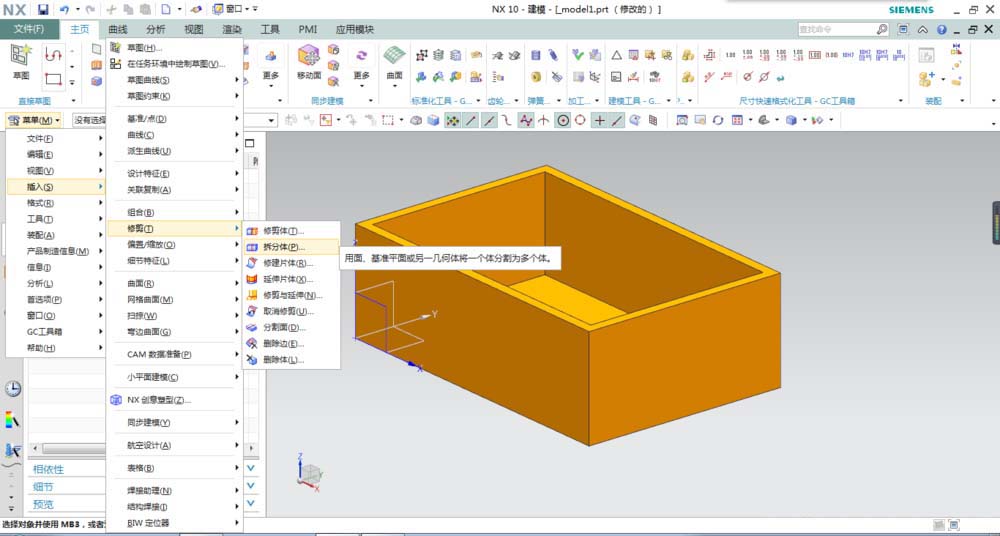

2、激活拆分体命令。方式：执行【菜单】-【插入】-【修剪】-【拆分体】
3、在弹出的拆分体对话框中，可以看到第一个目标是选择体，这时候就需要选择刚刚抽壳完的实体。

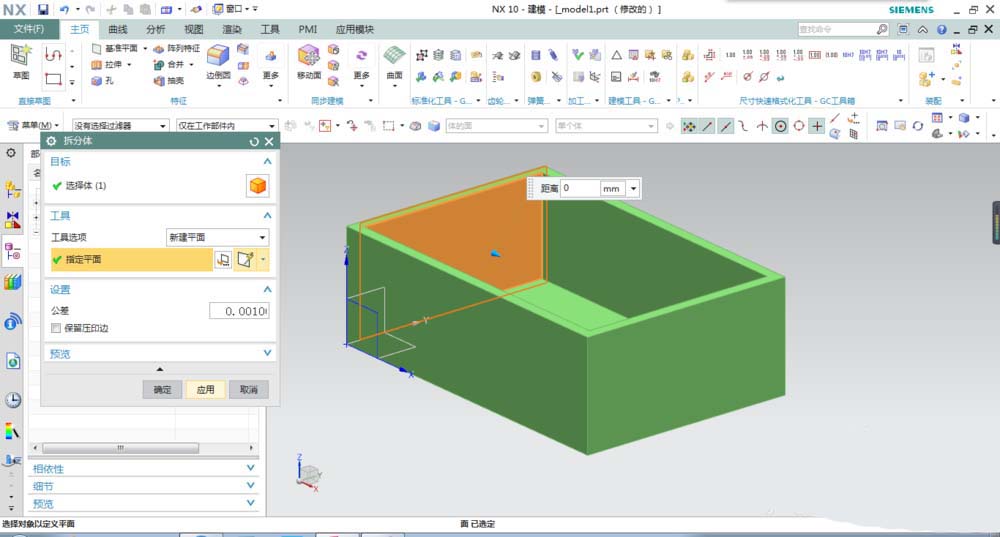

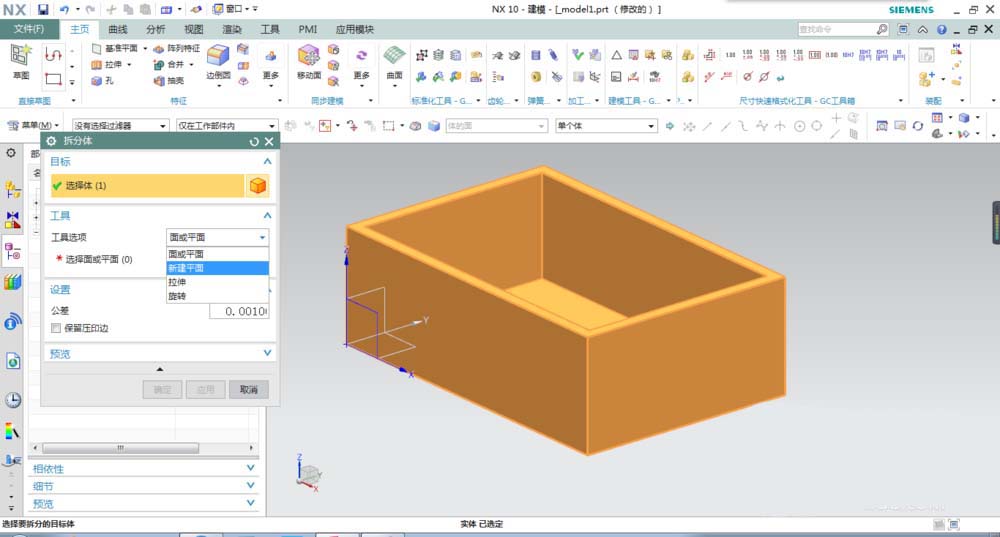

4、拆分体的第二项是工具，工具选项默认的是“面或平面”我们要改成新建平面（当然你也可以不改，只是在这里改了更好用），如下第一幅图。然后指定平面，如下第二幅图，距离可以默认为0。
5、完成以上拆分体的参数设置，就可以点击应用了。（因为后面还需要继续用到拆分体命令，将整个实体完全拆分，所以点击应用，如果只拆分这一个部分，则可以点击确定）
6、继续用拆分体命令将整个实体完全拆分成5份，如下图所示

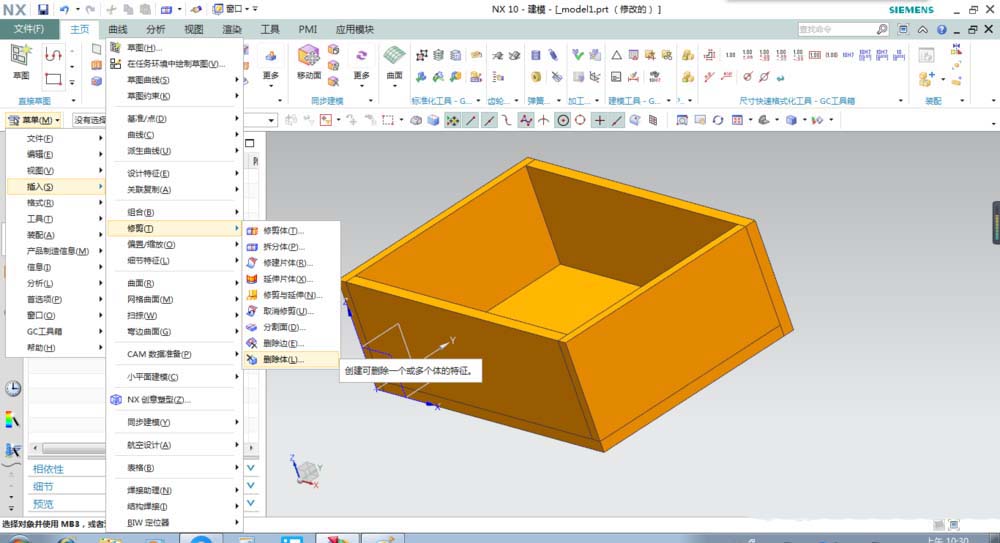

7、以上步骤主要是拆分体命令的使用，将实体拆分完毕，就可以用删除体命令将不需要的实体删除了。执行【菜单】-【插入】-【修剪】【删除体】，激活删除体命令。

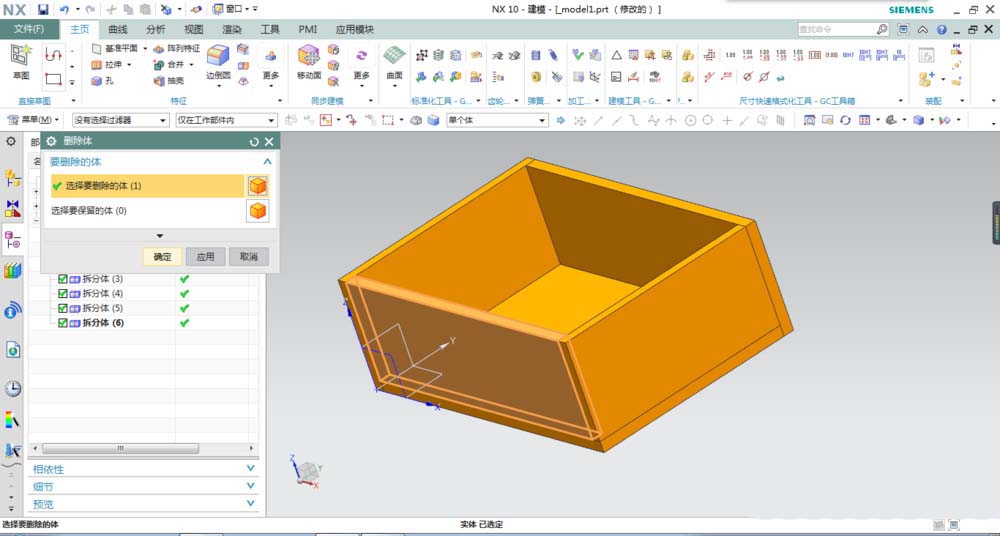

8、选择要删除的体，点击确定。具体可见下图

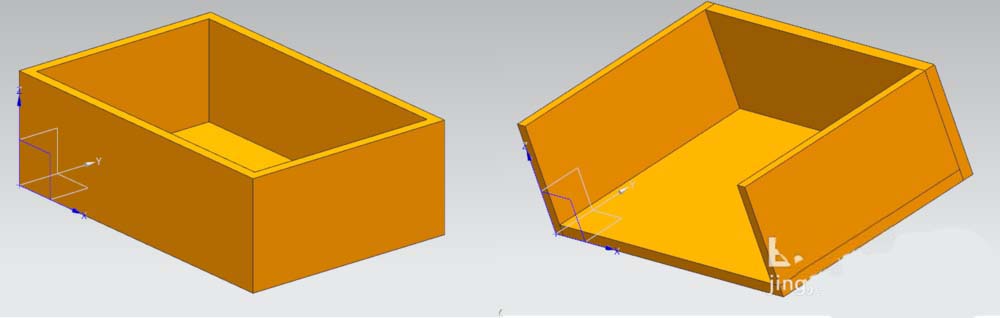

9、删除后的效果如下图所示。
以上就是UG拆分体和删除体命令的是哦用哪个方法，希望大家喜欢，请继续关注脚本之家。
