CAXA中想要画立体的五角星，该怎么绘制五角星模型呢？下面我们就来看看详细的教程。

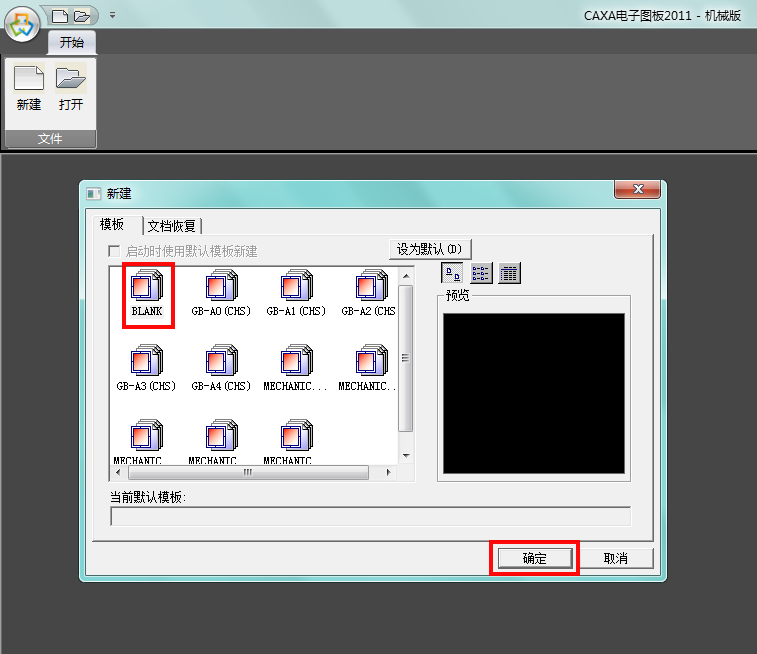

1、首先打开CAXA电子图版，新建空白图纸；

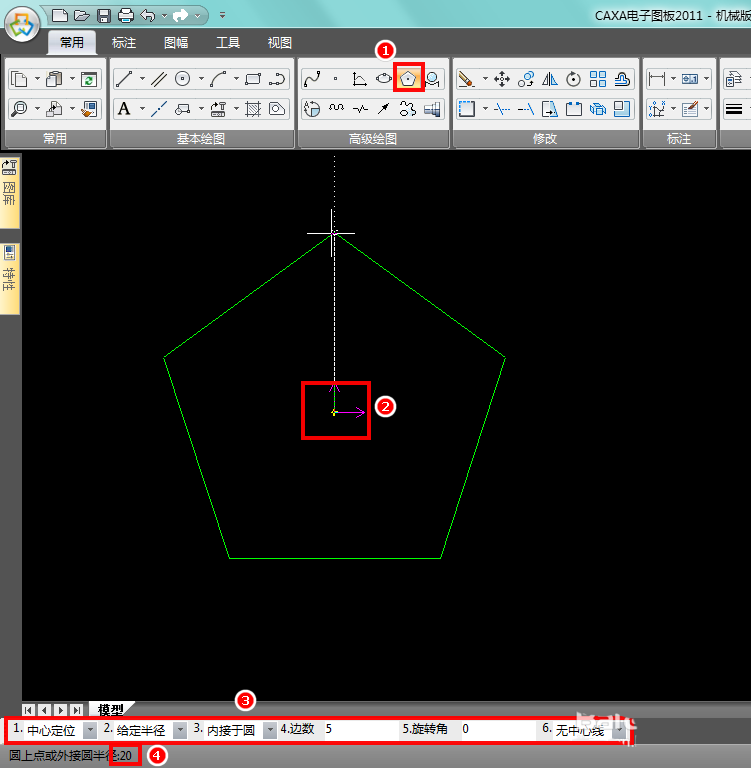

2、图层切换到中心线层，使用多边形命令绘制一个正五边形，外接圆半径设置为20；
3、使用直线命令，隔一个顶点连接相对的两个顶点，形成一个五角星的雏形；
4、使用裁剪功能，将五角星中间的小五边星裁剪掉，五角星的基本轮廓就有了；
5、使用直线命令连接中心和五角星的10个顶点，作为五角星的立体轮廓；

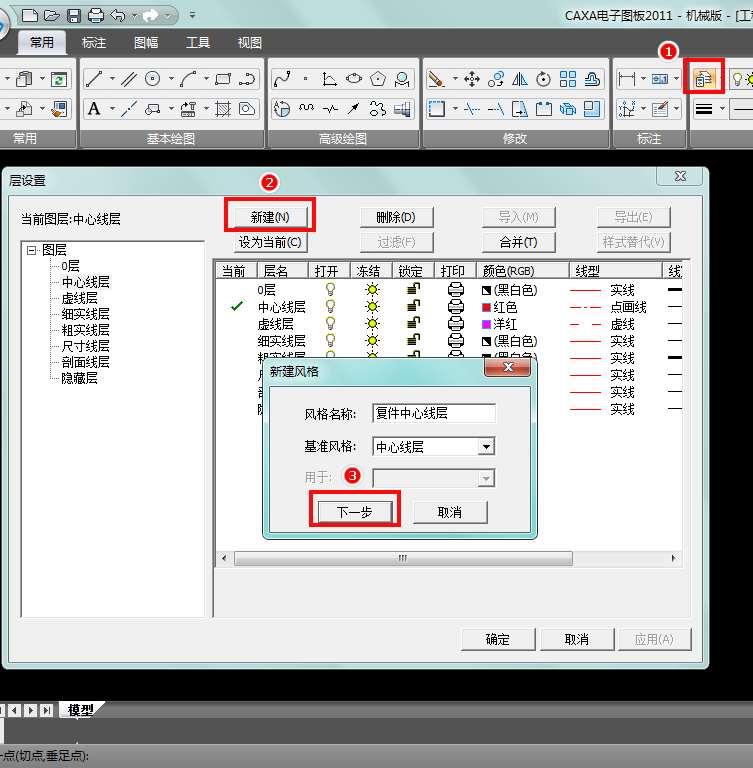

6、新建一个图层，它会自动复制中心线层，点击下一步，确认新建；

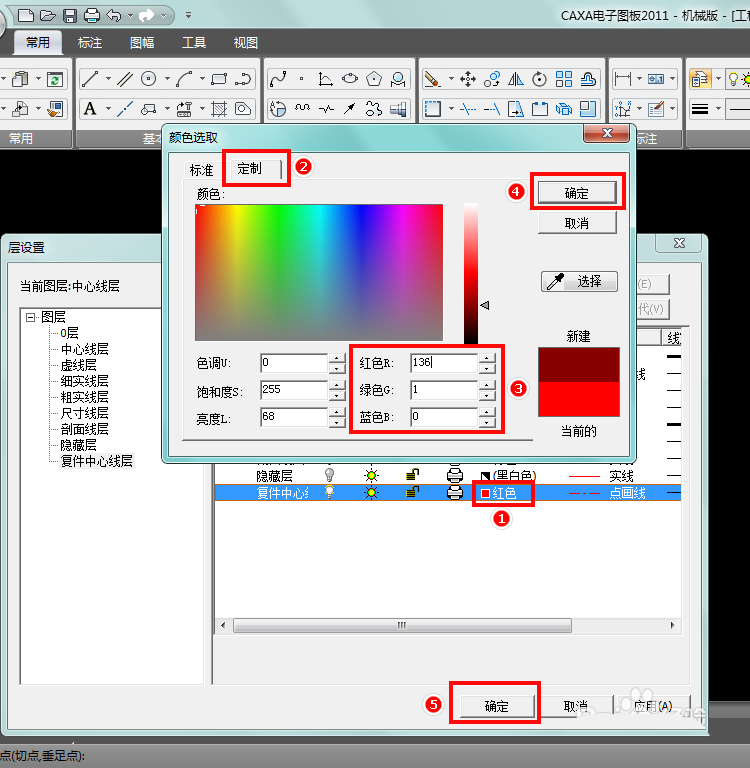

7、点击新图层的颜色，定制RGB为(136,1,0)，一种深红色；

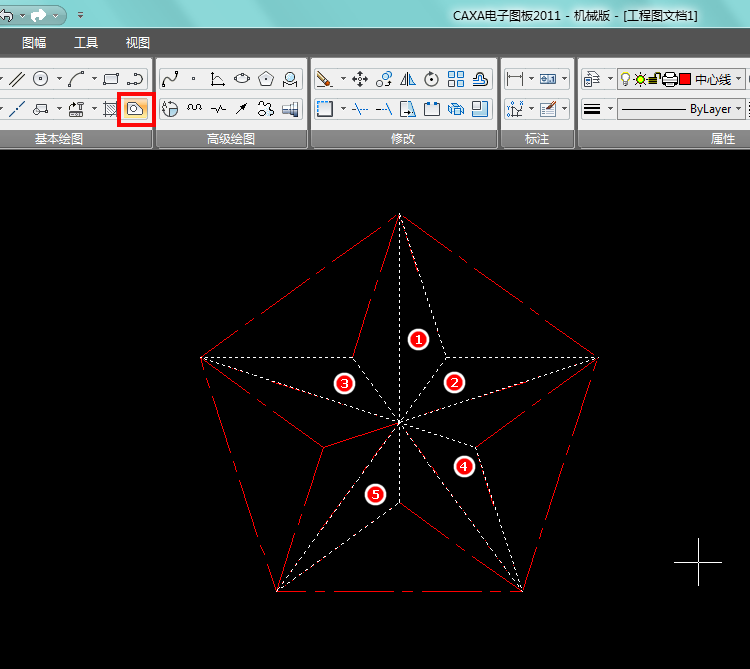

8、新建完图层，当前图层仍为中心线层，不做修改，使用填充功能，选中图示5个区域，做实心填充操作；
9、切换图层到新建的图层，再次使用填充功能，选中图示5个区域，做实心填充操作，五角星的立体效果就出来了；
10、最后删除外边的五边形即可，视觉立体五角星就完成了；
以上就是CAXA画立体五角星的教程，希望大家喜欢，请继续关注脚本之家。
