UG12.0中想要建模钻石模型，该怎么创建钻石模型呢？下面我们就来看看详细的教程。

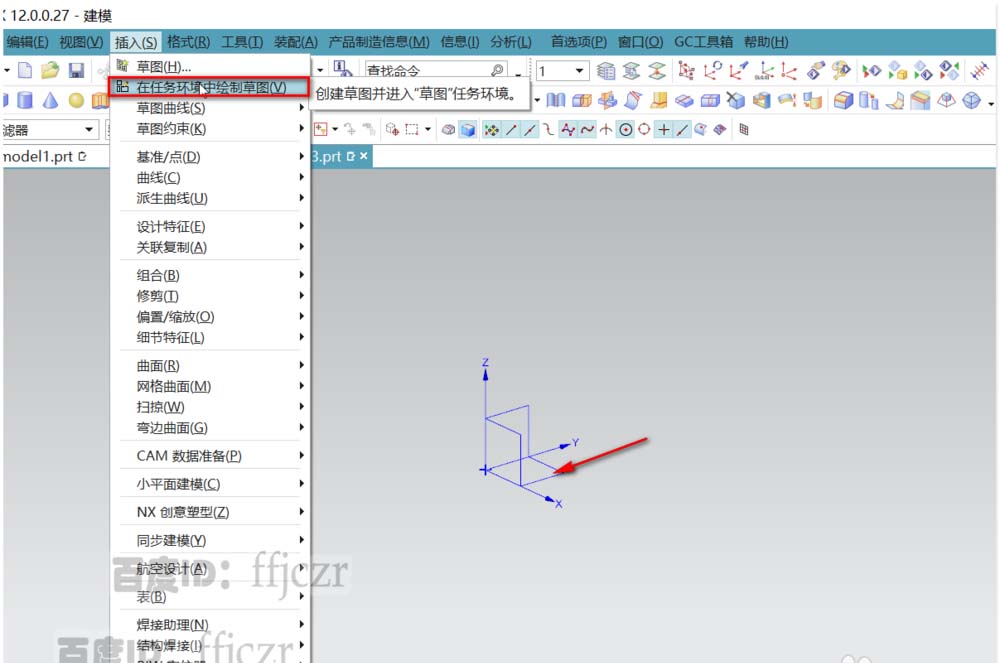

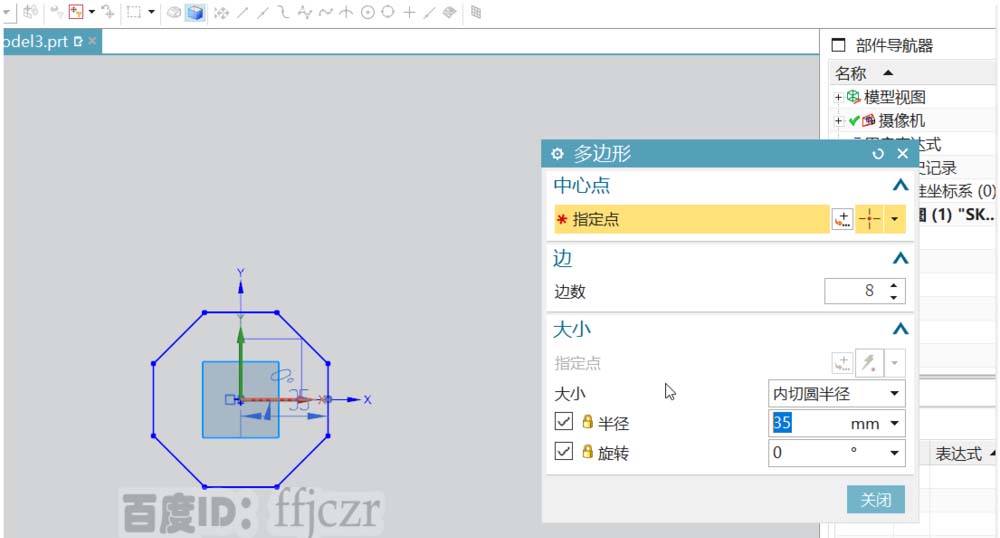

1、通过在任务环境创建草图，以XY平面为草绘平面；绘出一个内切圆半径为35，角度为0的八边形；这个八边形为钻石模型的棱边的基准。

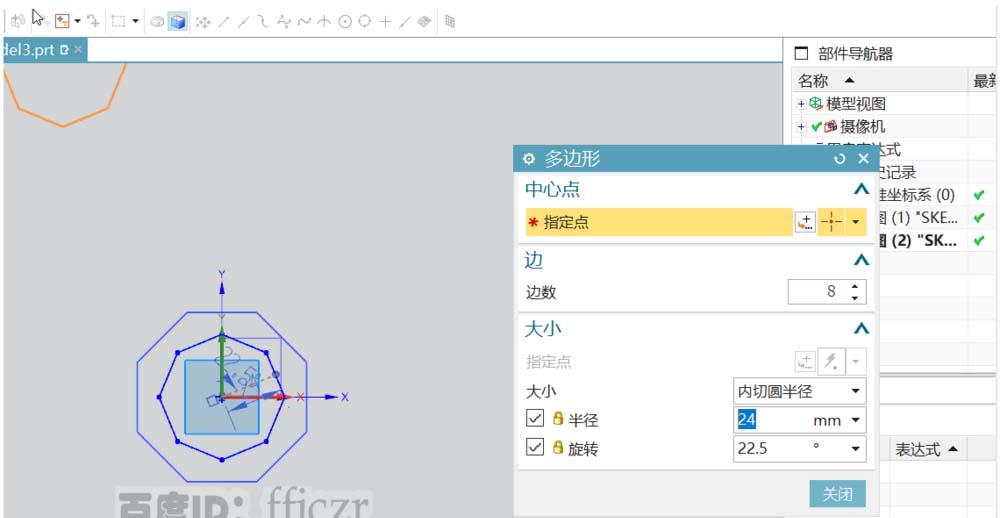

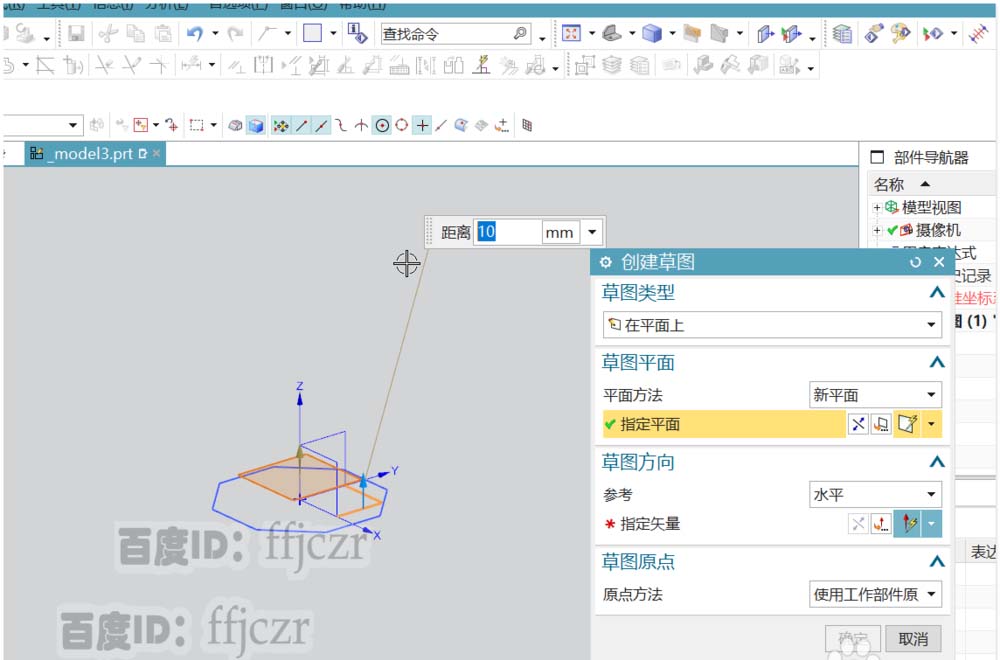

2、通过在任务环境创建草图，以XY平面为基准向上偏置10mm得到草绘平面；绘出一个内切圆半径为24，角度为22.5的八边形；

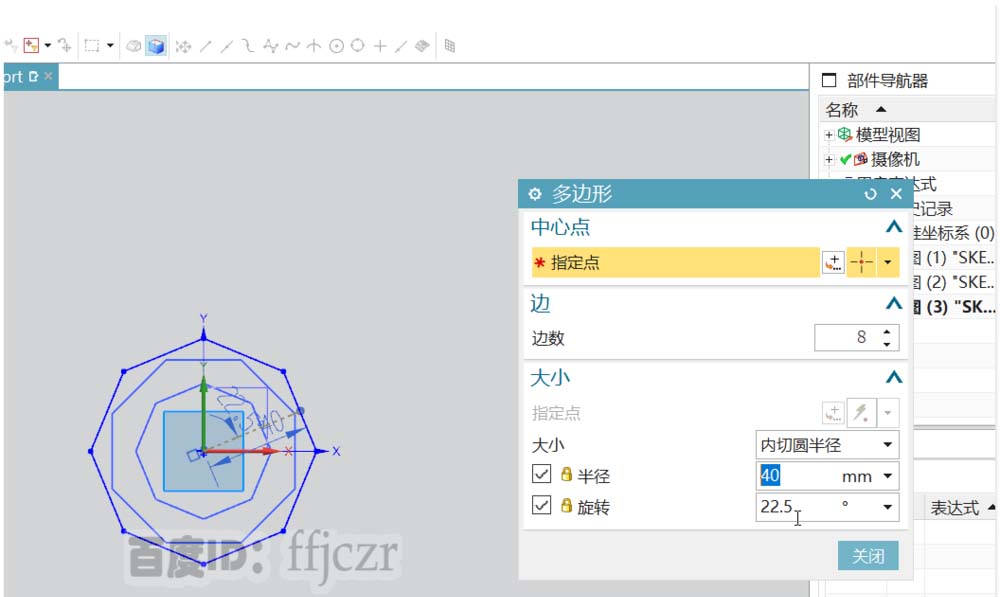

3、通过在任务环境创建草图，以XY平面为基准向下偏置25mm得到草绘平面；绘出一个内切圆半径为40，角度为22.5的八边形；

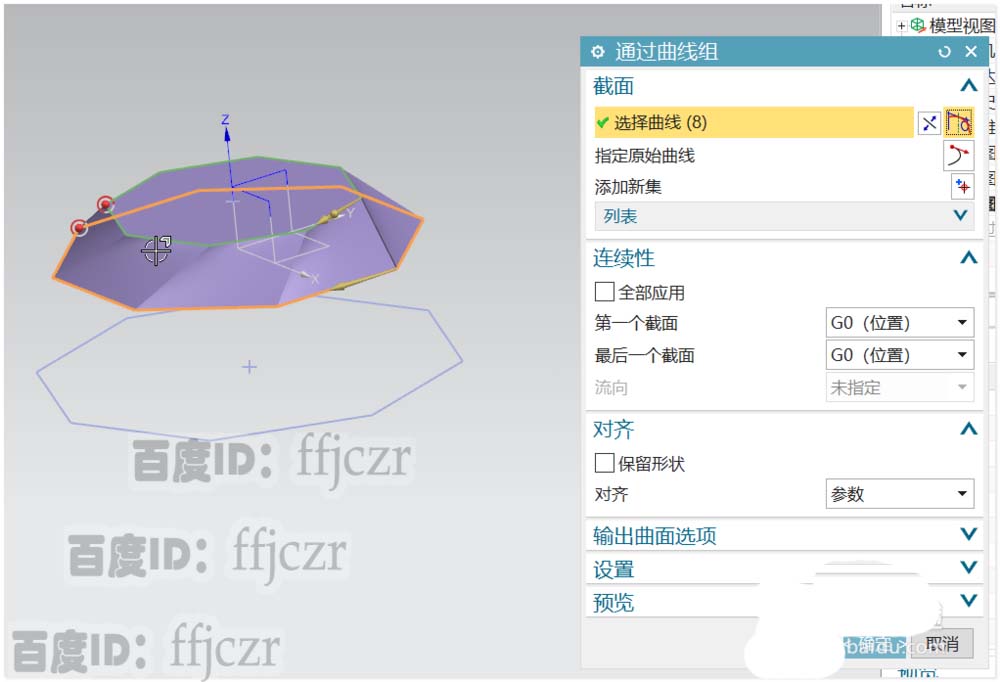

4、选用曲线组命令分别创建二个曲面。第一个，选平面为0的八边形和平面为10的八边形得到一组曲面；第二个，选平面为0的八边形和平面为-25的八边形得到第二组曲面。

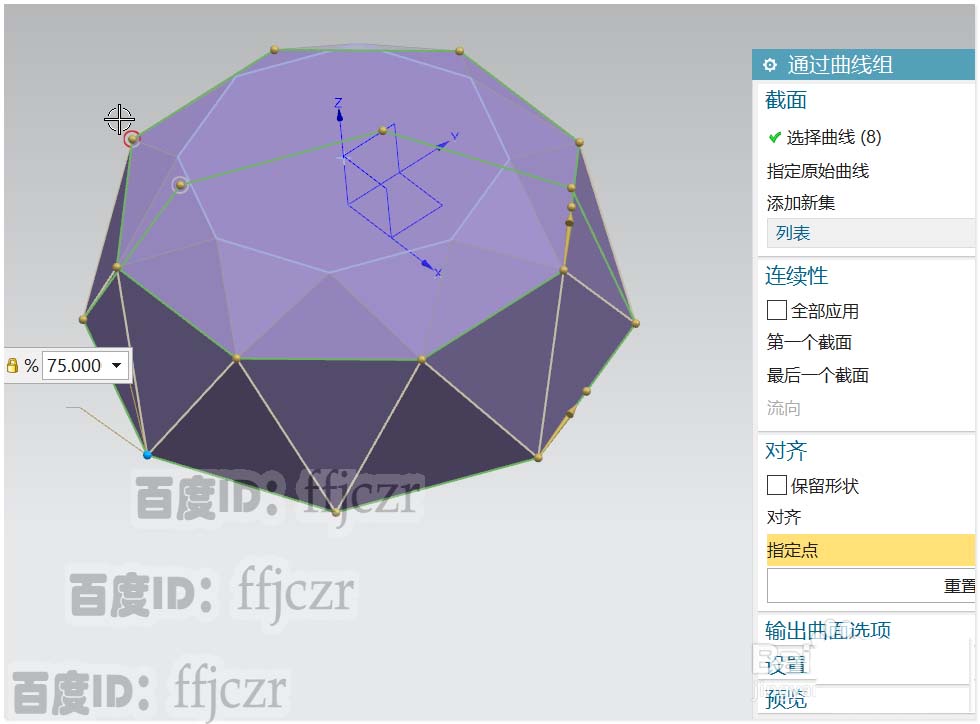

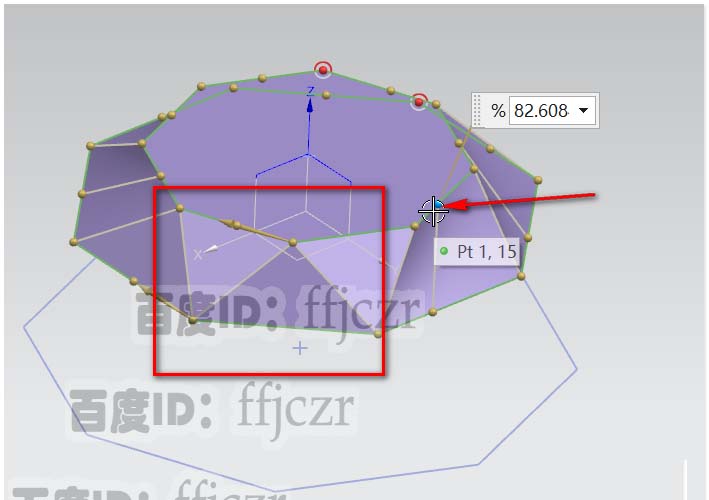

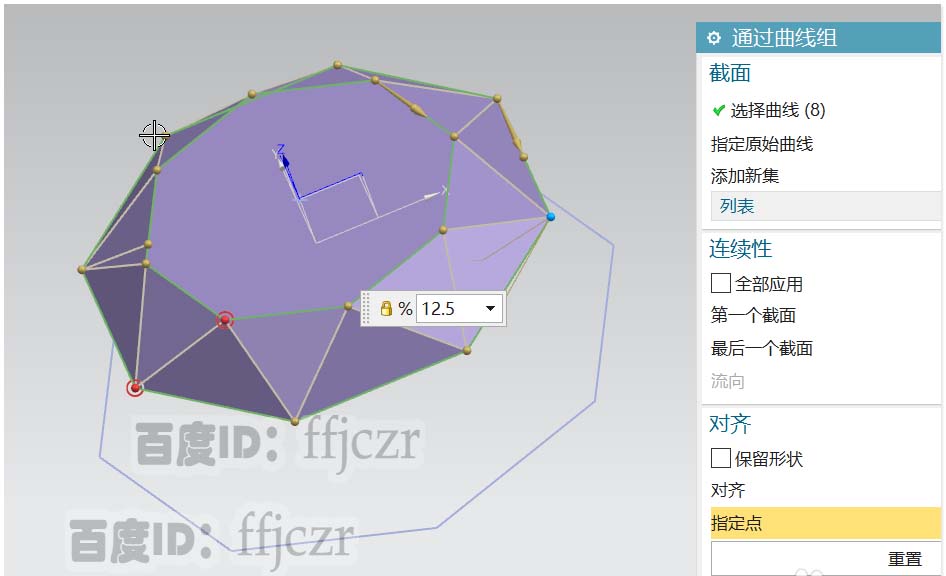

5、双击第一组曲面，进入编辑对话框。在对齐选项中，改用“根据点”，这时激活选择点命令。随意在八边形的八条边上添加点，软件会自动生成相应的结构线。鼠标选中所添加的点在边上进行移动，移动方式如图2所示。最终得到一组钻石上端的棱面。
6、根据上一步的方法，调整对齐方式为根据点，添加点后，用鼠标调整点的位置得到第二曲面的棱面效果。

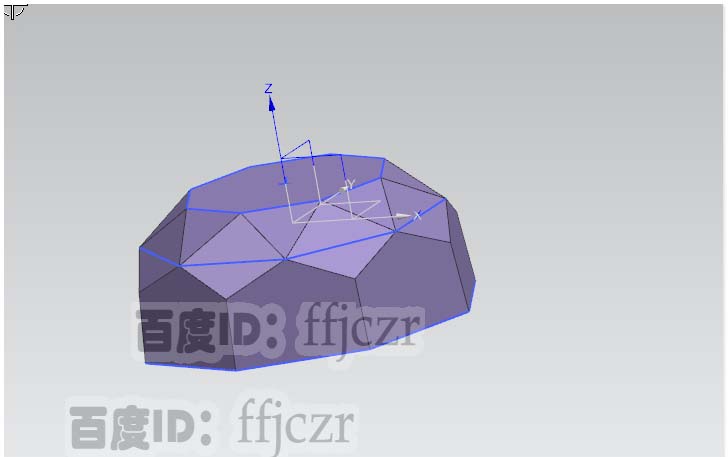

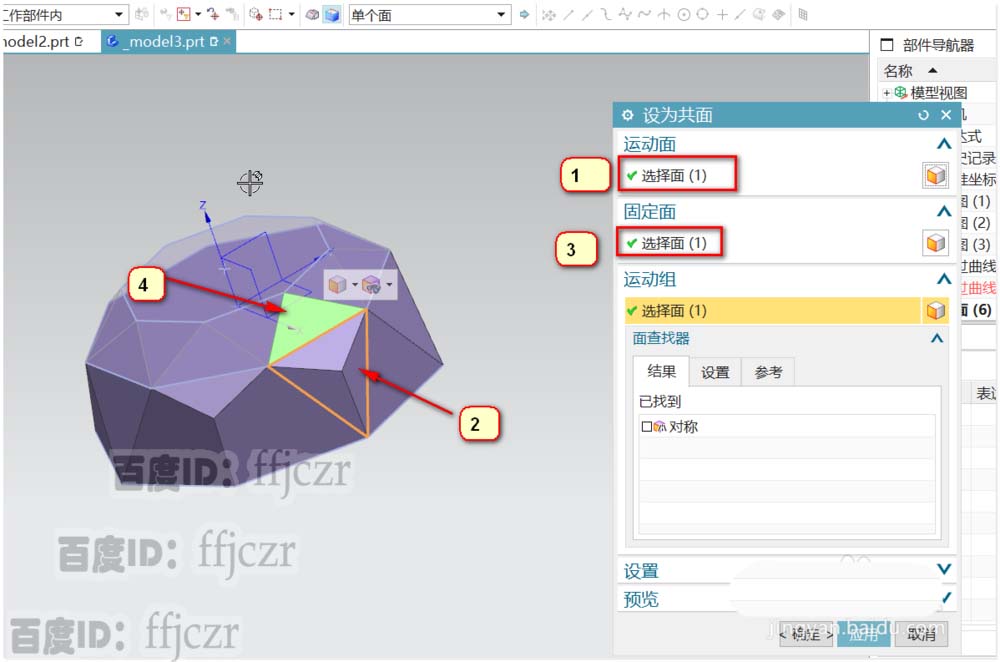

7、选用同步建模的命令中的共面，如图所示选择边相对的面进行共面编辑。

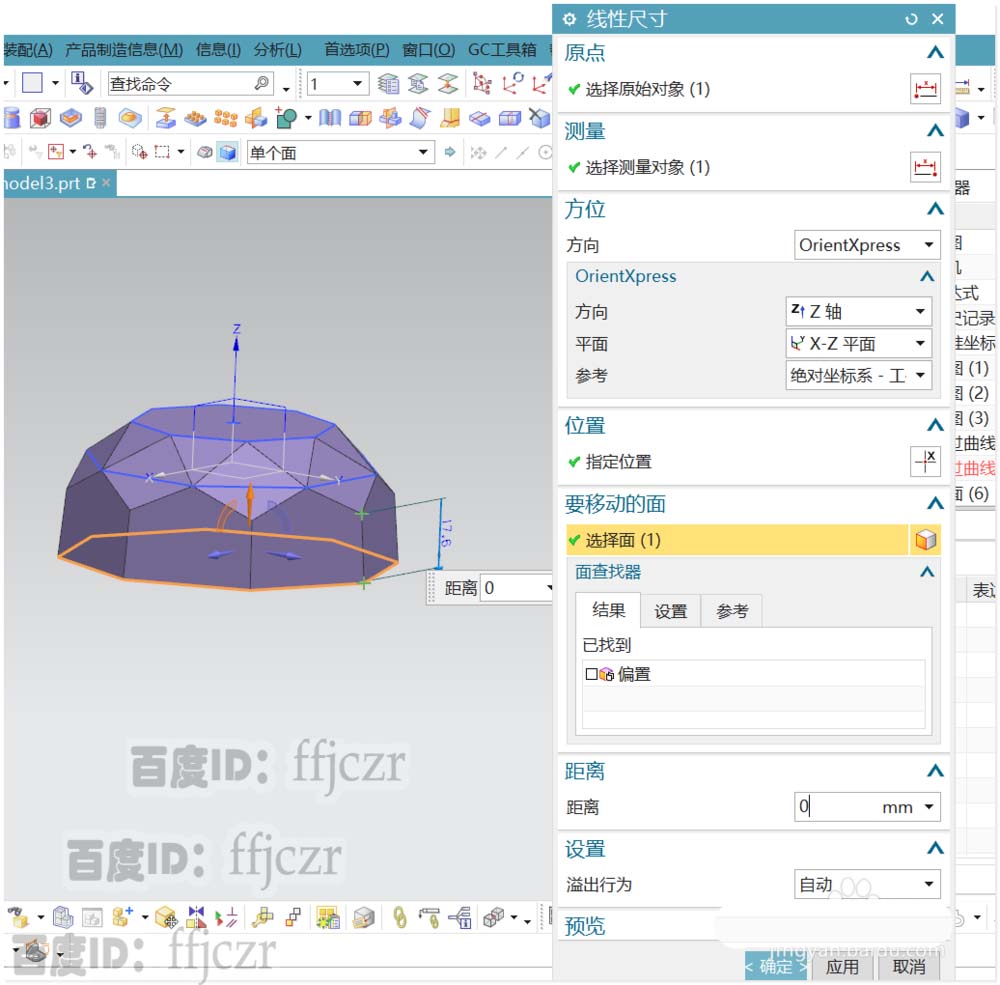

8、选用同步建模的线性尺寸，对直身曲面修改尺寸为0.得到钻石上端面的所有面。

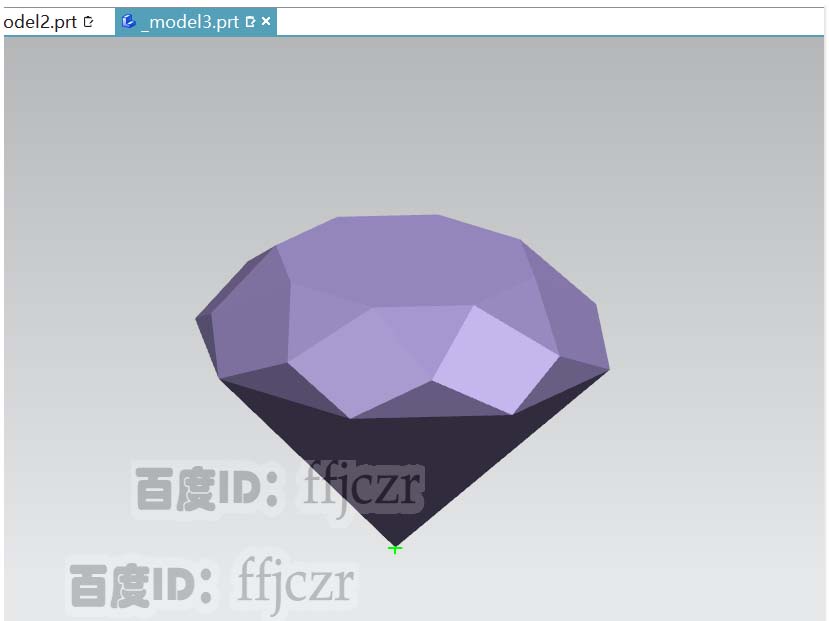

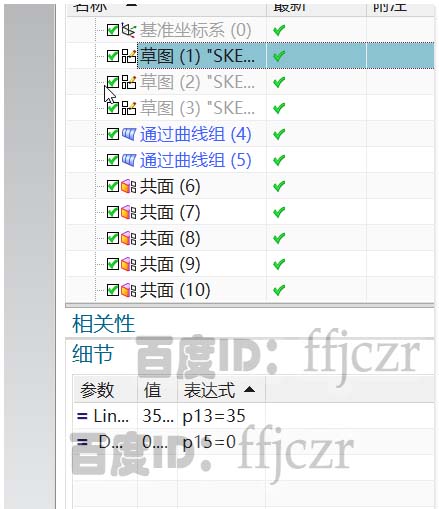

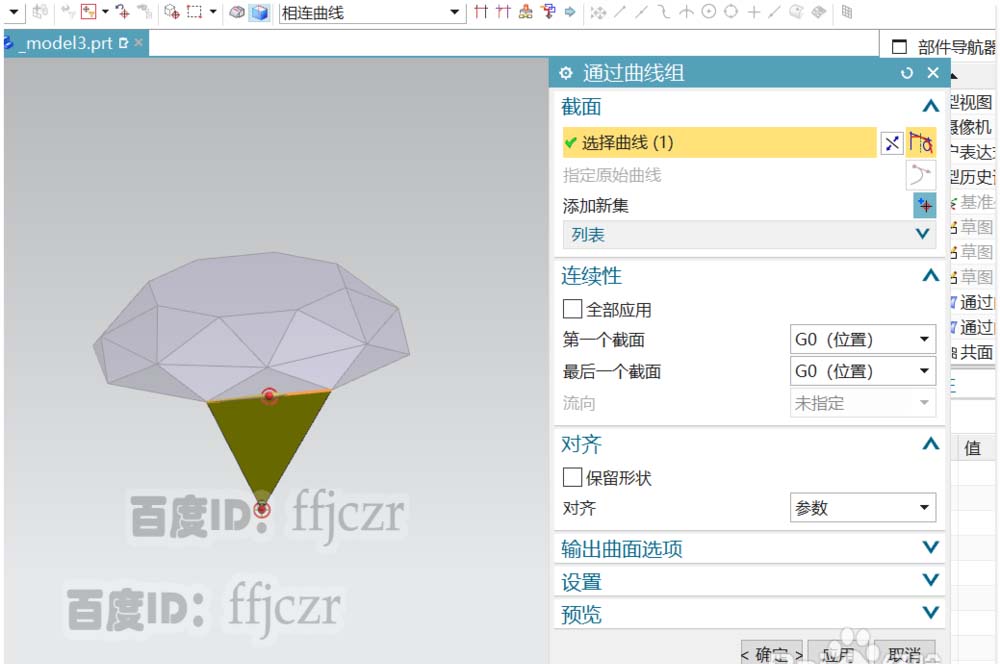

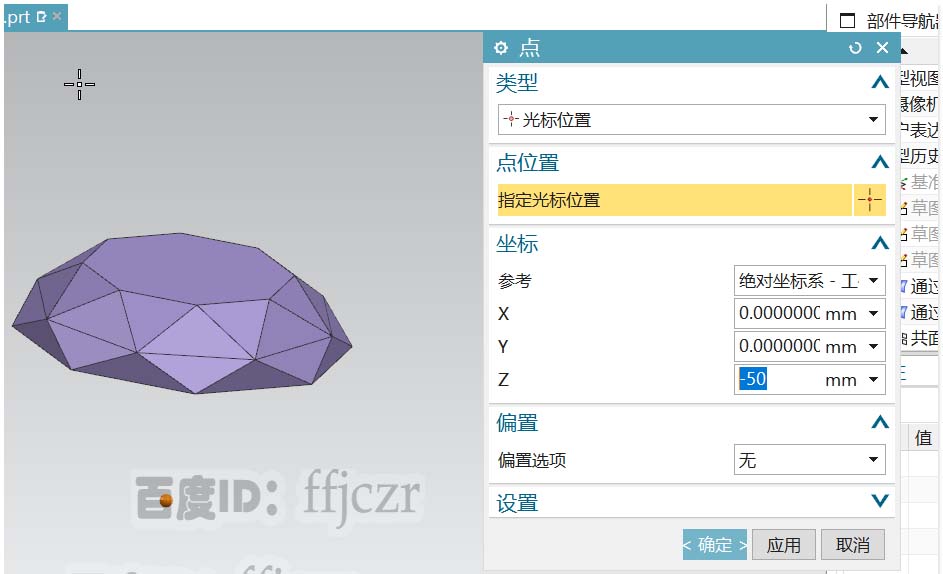

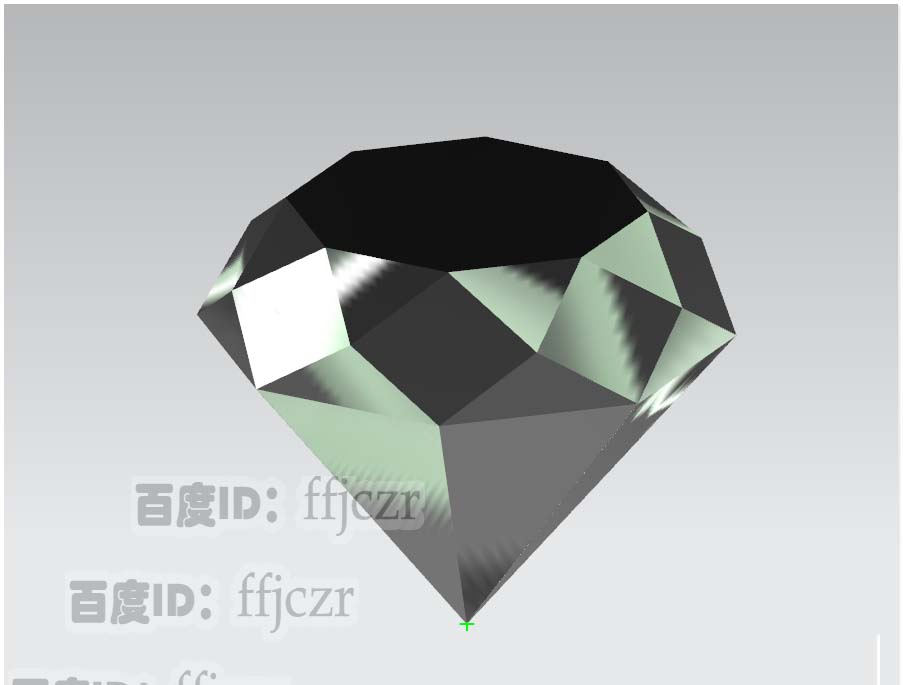

9、创建一个点，在坐标原点向Z轴负轴50的位置。选用曲线组命令，如图所示进行选择相应的曲线，得到钻石的下半部分模型。所得的模型面可能不尽人意，可以通过部件导航器，双击相应的对象进行参数更改，最终得到比例全适的钻石模型。
以上就是ug建模钻石模型教程，希望大家喜欢，请继续关注脚本之家。
