我们往往需要根据折弯之后的钣金件来计算下料的钢板长度，如果使用拉伸命令就是很方便计算了，我们今天一下图为例，如下图所示，左边折弯的图是用“轮廓弯边”命令造的一个简单的折弯件，右边的是用“伸直”命令将这个折弯件伸直之后的图。

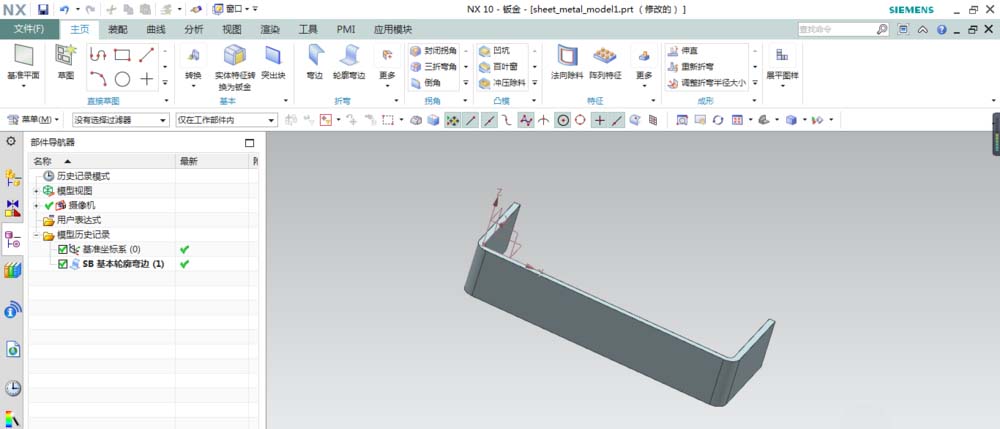

1、打开UG10.0软件，新建一个NX钣金文件，然后用“轮廓弯边”命令造一个简单的折弯件，作为演示所用。
2、激活“伸直”命令。方法有两种：

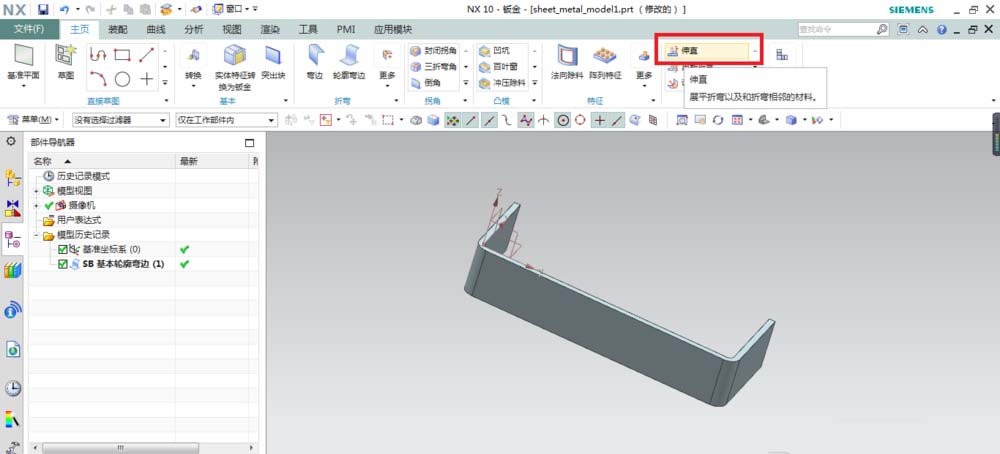

第一种如下图所示，点击快捷图标
第二种是执行【菜单】【插入】【成形】【伸直】
3、如下图所示，在弹出的“伸直”对话框中，首先要选择的是固定的面或边，笔者选择的是下图中红色框选中的表面。（可以看到当你的鼠标移动到哪个面，它就变色）

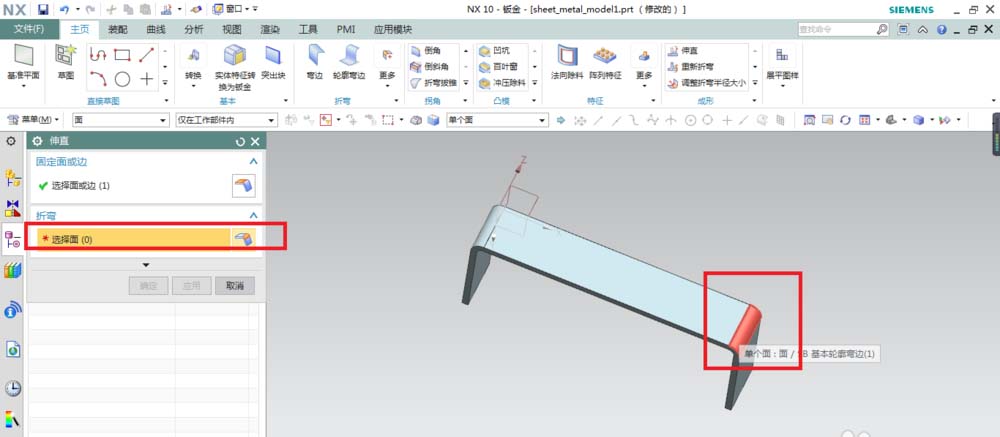

4、如下图所示，需要选择面，看那个变红的圆弧面，这就是笔者选择的面。（这里可以选择多个面）

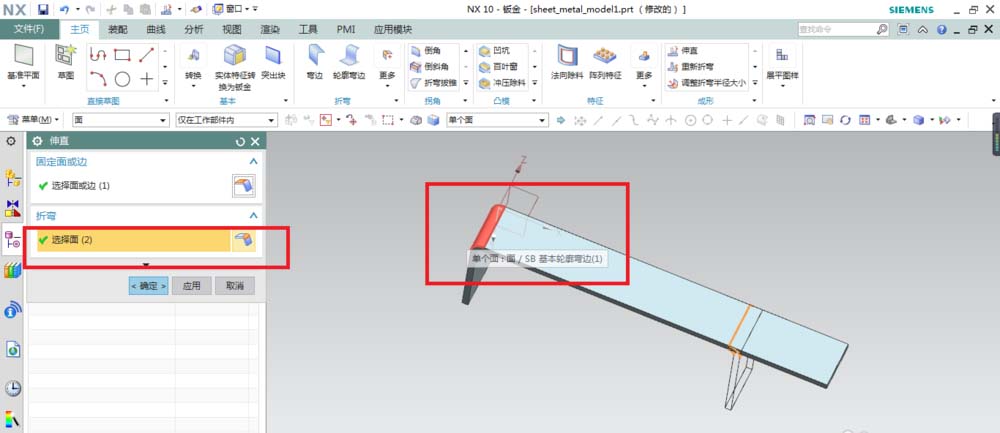

5、上一步刚选中那个圆弧面，就可以看到这边折弯的板伸直了，圆弧面就不见了。然后选择另一边的圆弧面，如下图红色框选所示。

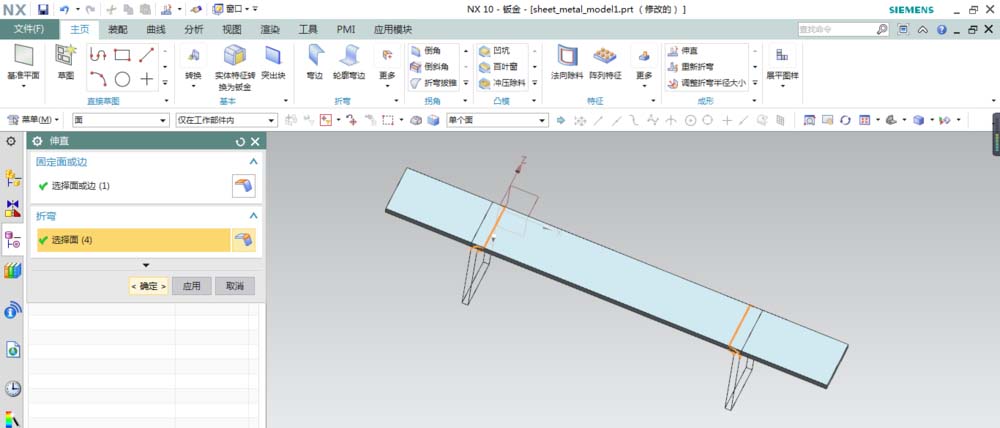

6、两个折弯的圆弧面都选择完了，就点击“确定”

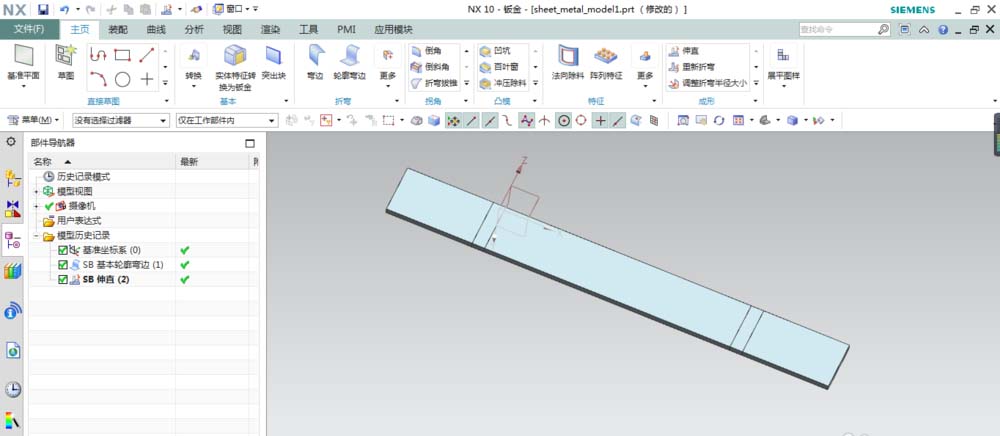

7、可以看到折弯的钣金件伸直了。在生产加工中，这里伸直的钣金件就是需要准备的原材料，然后通过折弯机弯成之前的折弯钣金件。所以可以使用分析命令对这个长板进行尺寸测量，然后根据这个尺寸去备料，去加工。
以上就是UG10.0拉伸命令的使用方法，希望大家喜欢，请继续关注脚本之家。
