sw2017中想要画台框模型，该怎么绘制呢？下面我们就来看看详细的教程。
1、打开solid works2017，并建立一个新的零件。

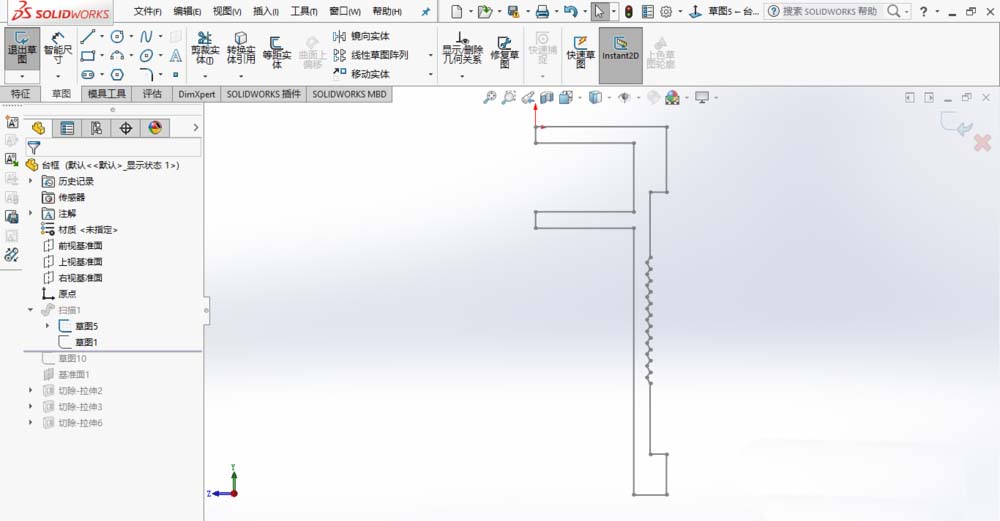

2、选定上视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图1，并设定相关尺寸。
3、选定上视基准面，正视所选基准面，利用直线命令进行绘草图2，并设定相关尺寸。

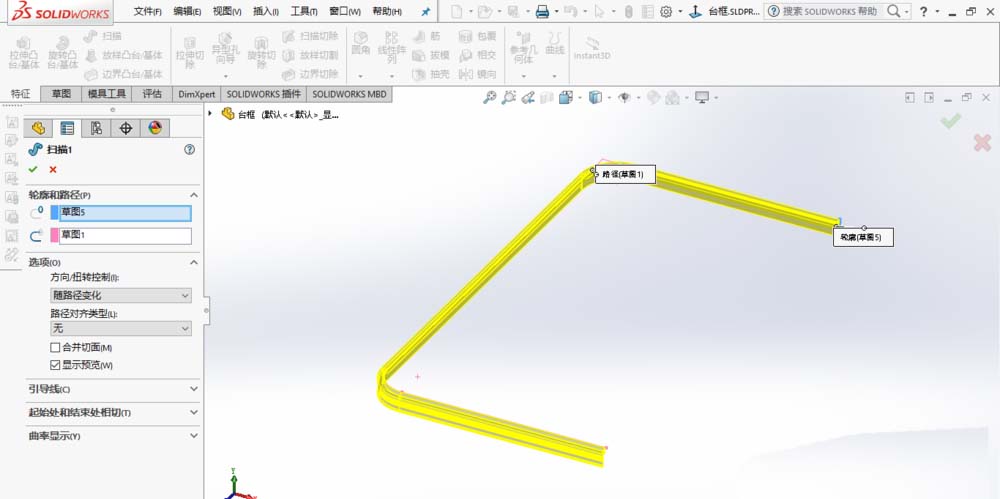

4、采用扫描特征命令，选择好草图轮廓和路径，点击确定。

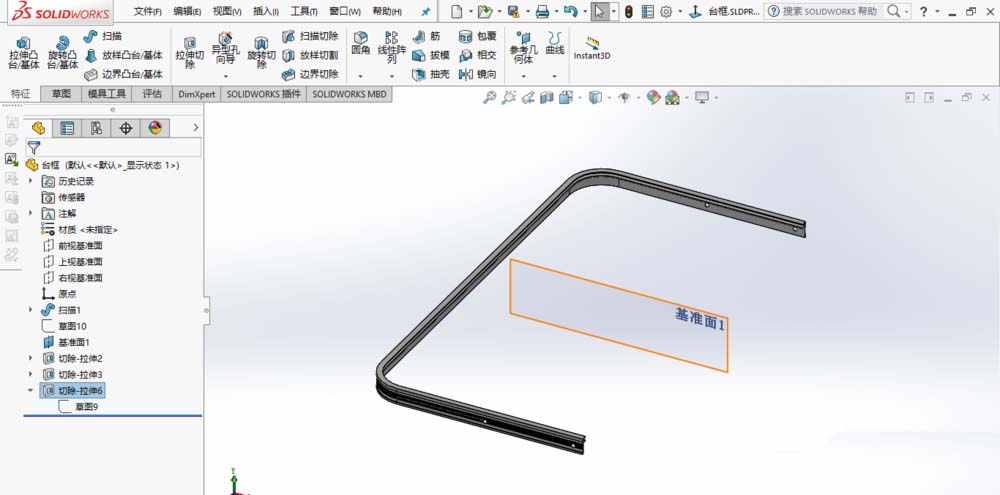

5、以模型左侧面为基准，新建基准面1。

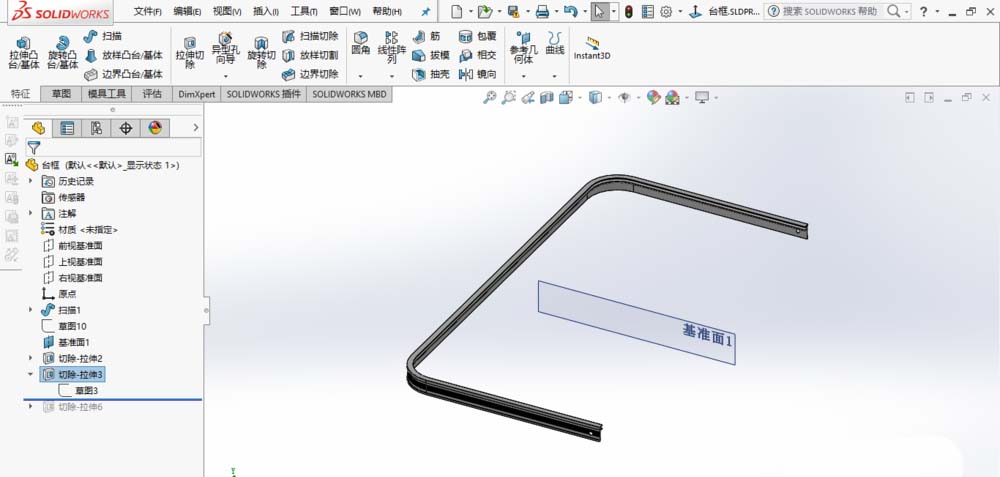

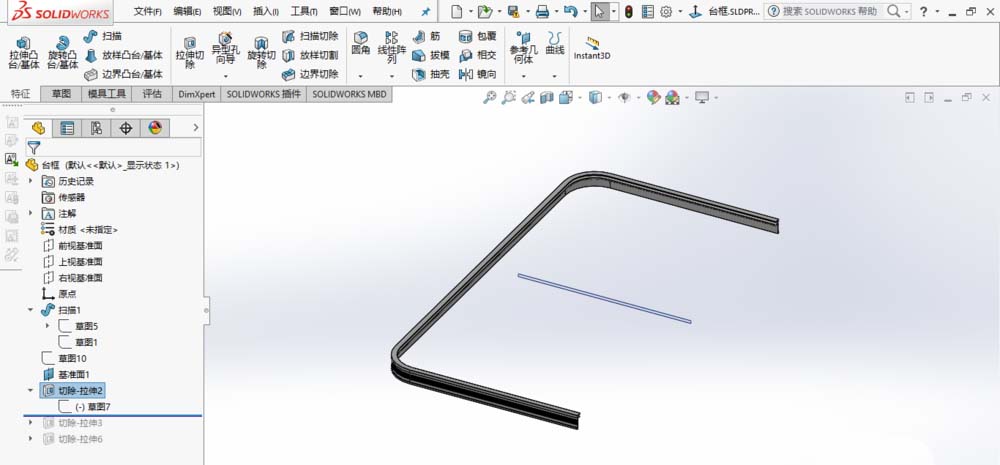

6、选定上视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

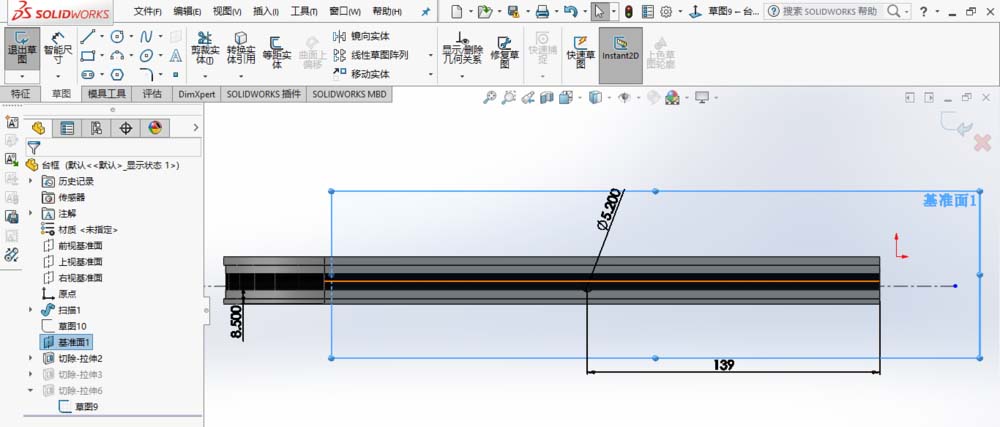

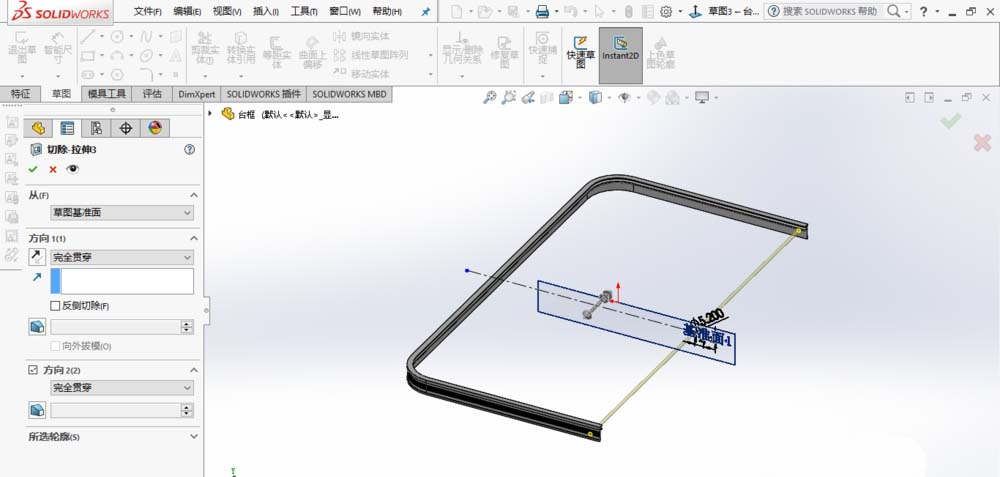

7、选定新建基准面1，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

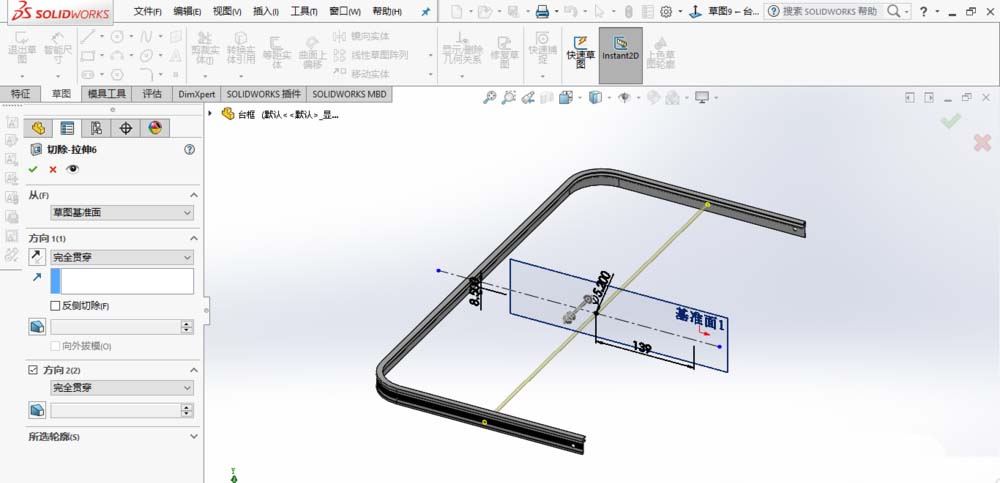

8、再次选定新建基准面1，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。
9、最后一个台框就画好了。
以上就是solidworks2017画台框的教程，希望大家喜欢，请继续关注脚本之家。
