axure中可以绘制流程图，该怎么画流程图并导出呢？下面我们就来看看详细的教程。
一、流程图绘制教程

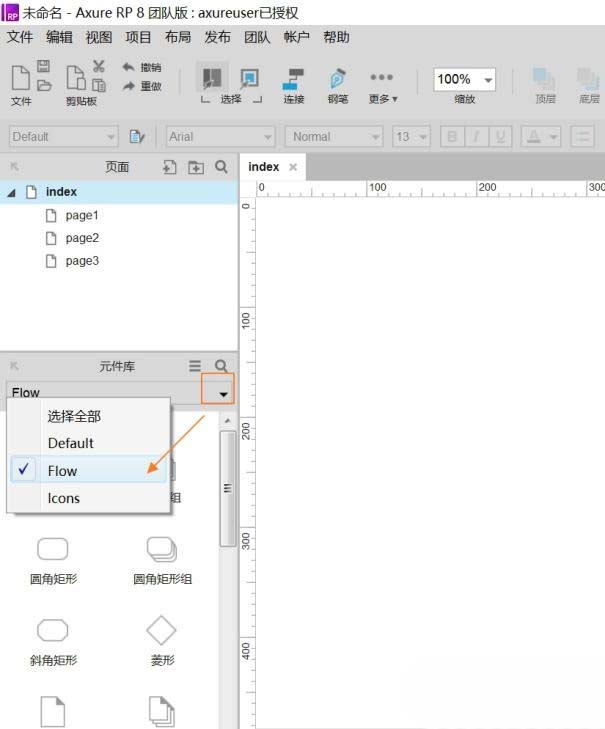

1、打开axure工具，在元件库中选择【Flow】，表示切换到流程图的元件库中。

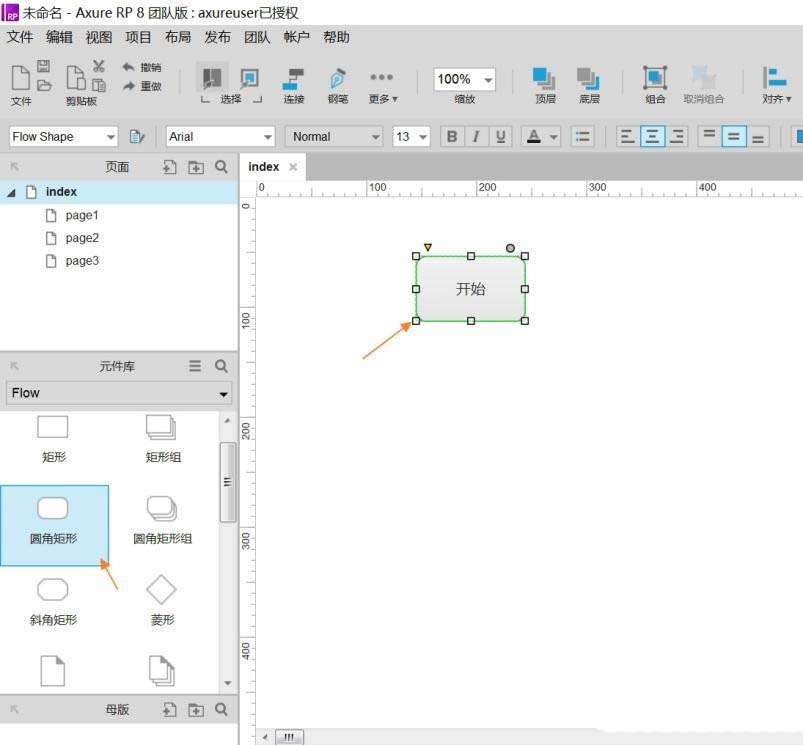

2、圆角矩形代表开始流程，从元件库中拖入一个圆角矩形，双击编辑文字。

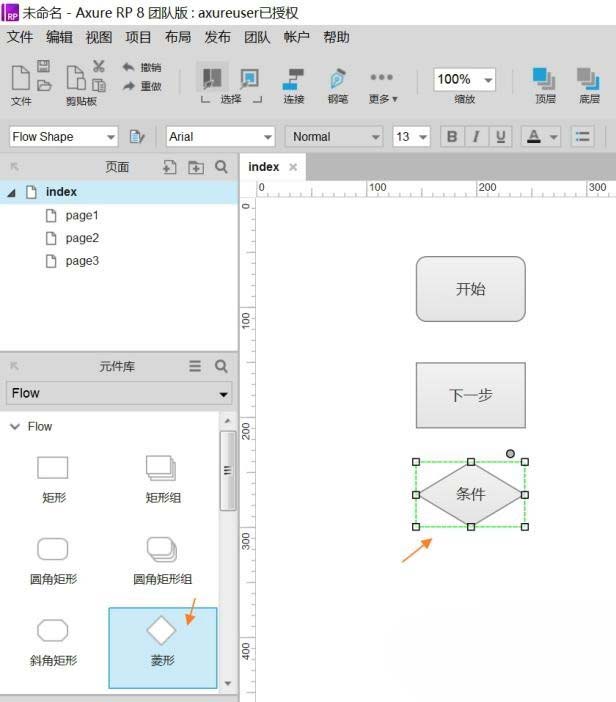

3、菱形代表判断的条件，从元件库中拖入一个菱形，双击编辑文字。
4、最后结束流程，用的还是圆角矩形。开始与结束都是圆角矩形。

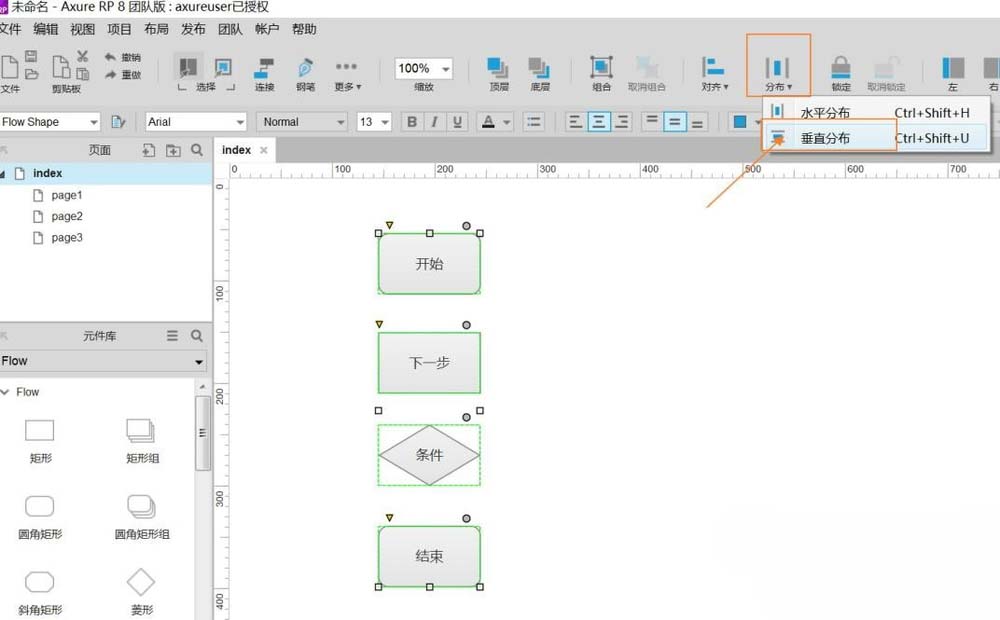

5、设置所有图形的对齐方式，这里是纵向的，所以设置为【垂直分布】。

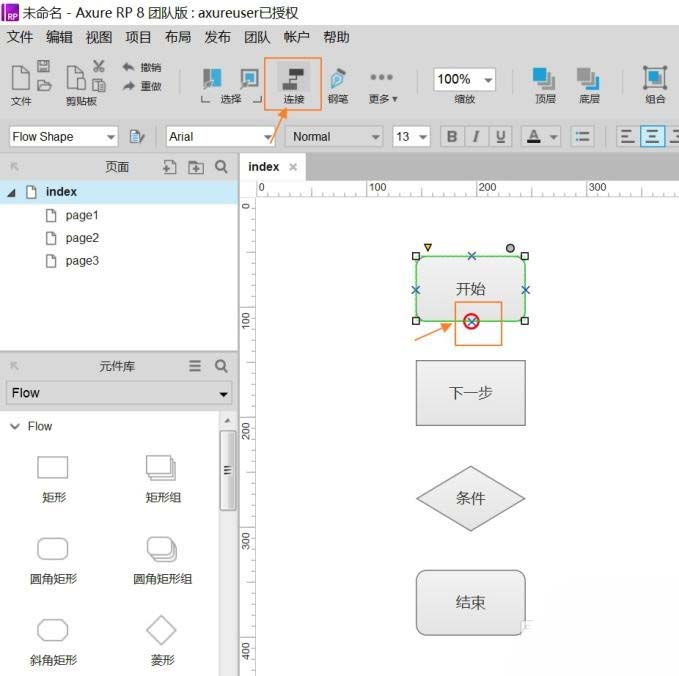

6、接下来画连接线，选择要连接的第一个图形，点击菜单栏下面的【连接】图标，然后点击第一个图形下的标记点，再移到下一个图形上的标记点，即可连接。

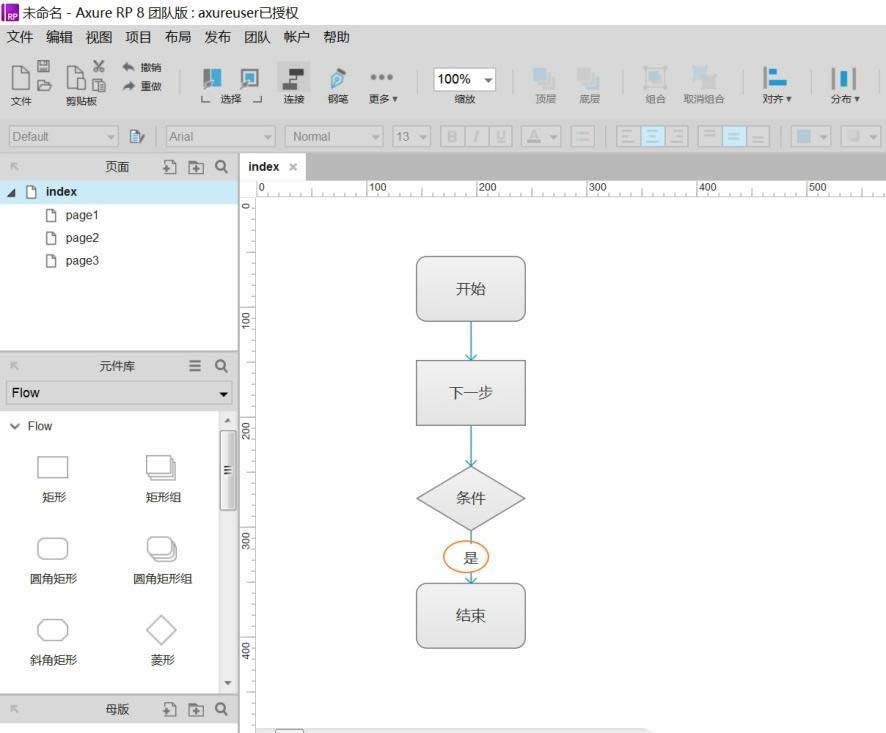

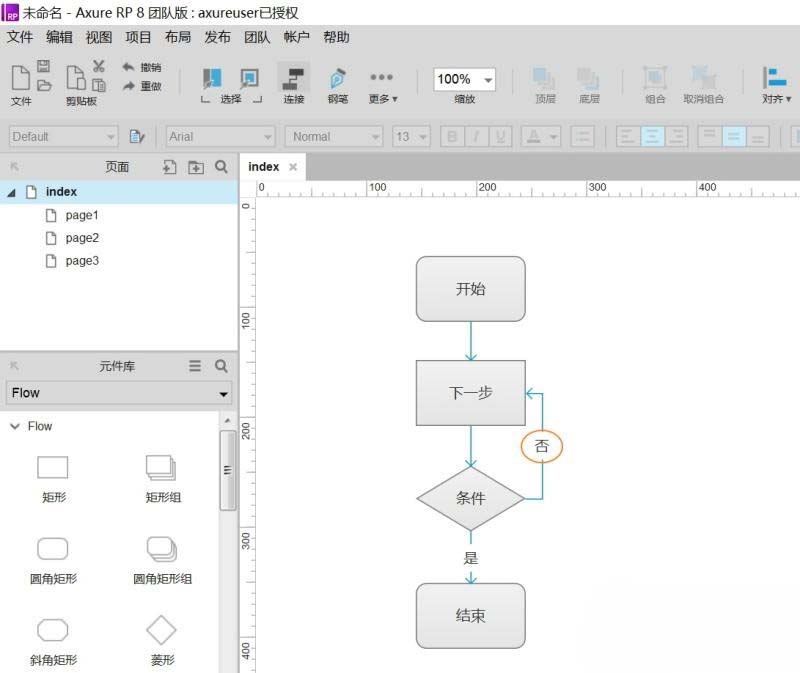

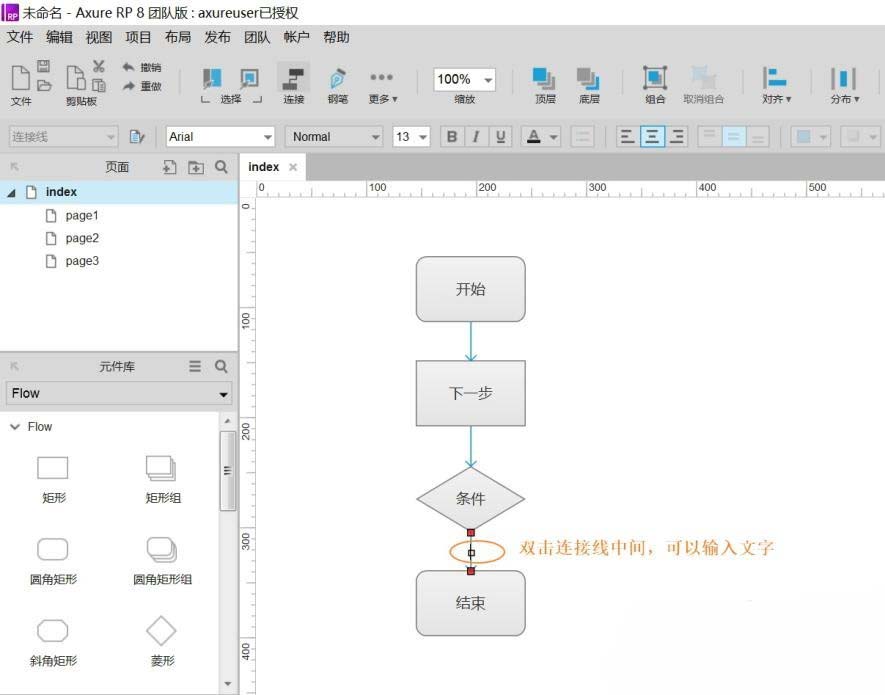

7、在判断条件的连接线中需要输入是否满足条件【是】与【否】，双击连接线的中心点，就可以输入文字。

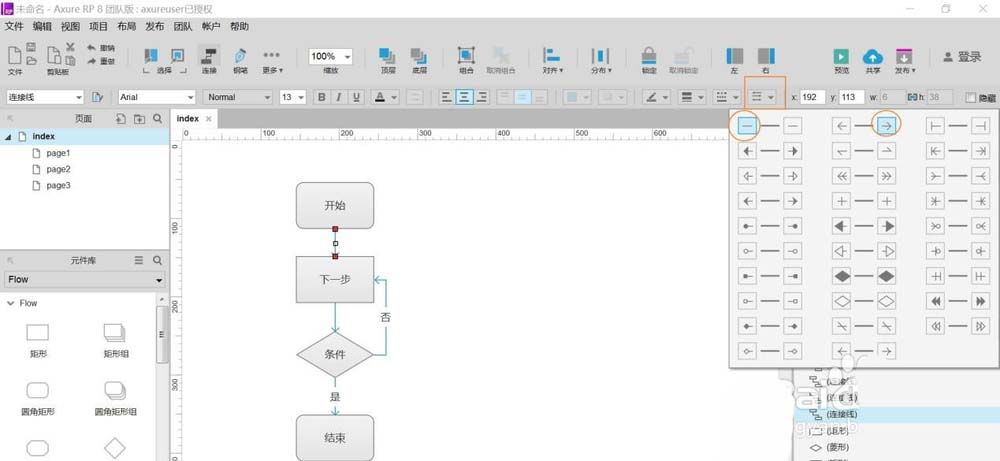

8、设置连接线的样式：选择箭头，点击如下图圈出，分左箭头与右箭头。不需要箭头的话，就设置为第一栏中无箭头样式。

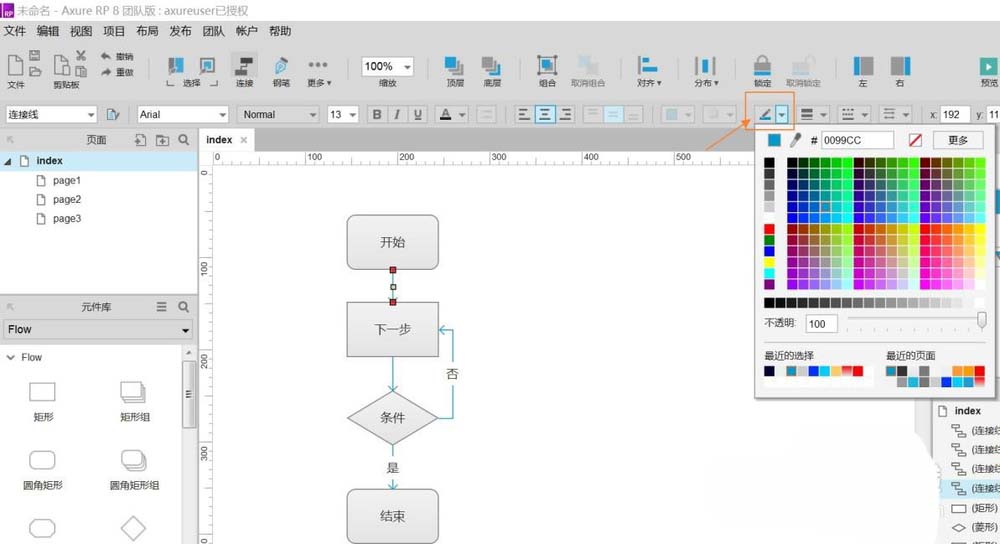

9、设置箭头的颜色：选择要改变颜色的连接线，点击更改颜色的图标，选择需要的颜色即可。
二、导出为图片

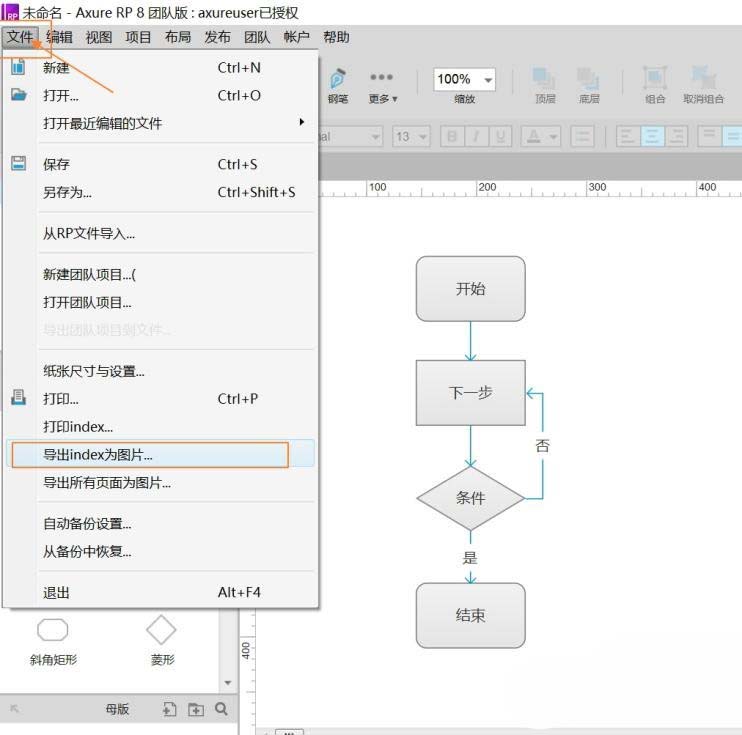

1、导出为图片：选择流程图所在的页面，点击【文件】》导出xxx为图片
注：xxx 为流程图所在页面的页面名称。

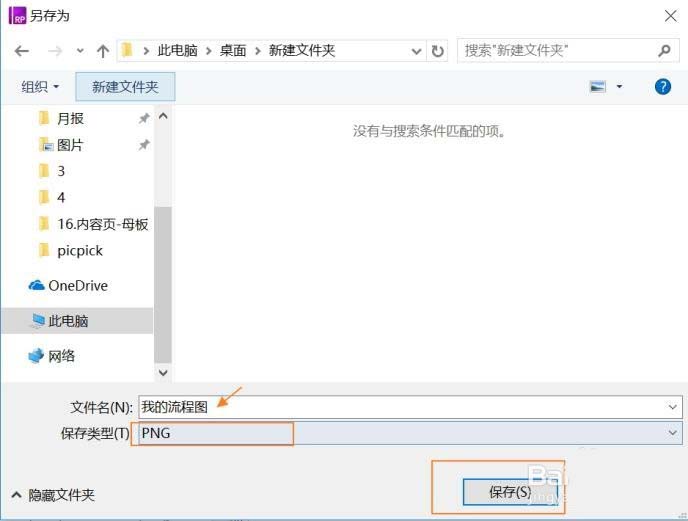

2、选择保存的路径，可设置保存类型的图片格式
3、最终完成的流程图
以上就是axure画流程图的教程，希望大家喜欢，请继续关注脚本之家。
