solidworks2017中创建三维图形很简单，想要画球面五角星，该怎么画呢？下面我们就来看看详细的教程。
1、打开solidworks2017，并建立一个新的零件。

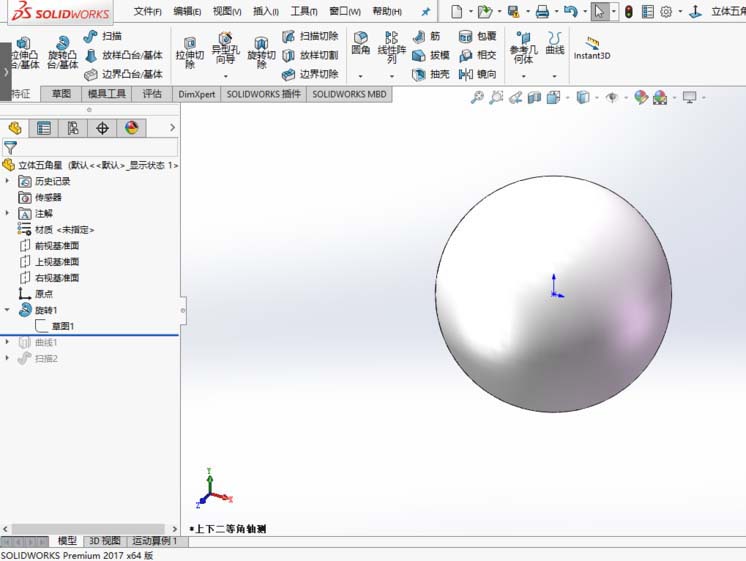

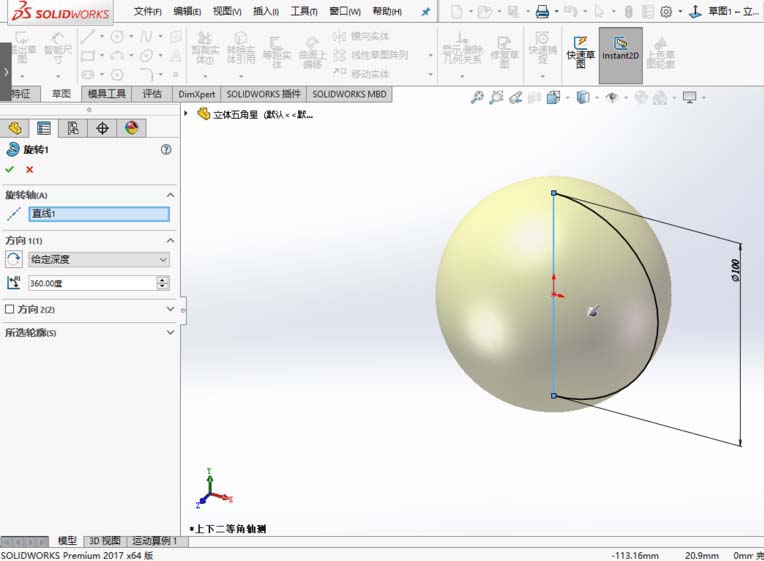

2、选定前视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图，并设定相关尺寸。采用旋转凸台特征命令，点击确定。

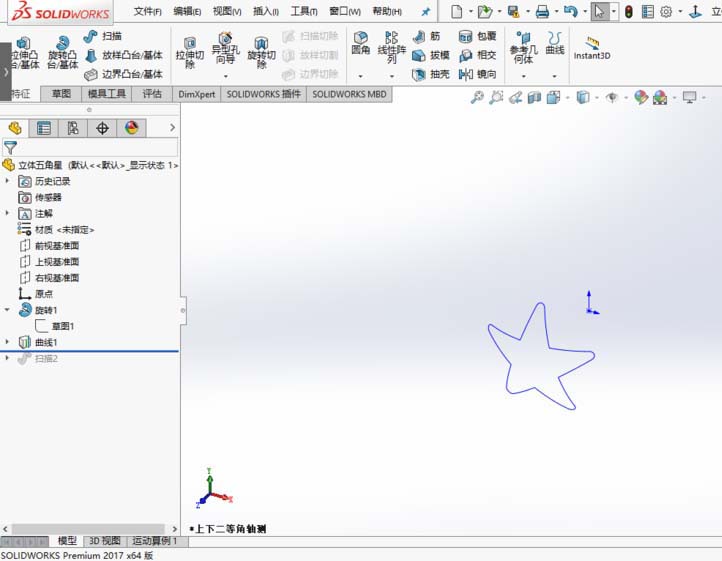

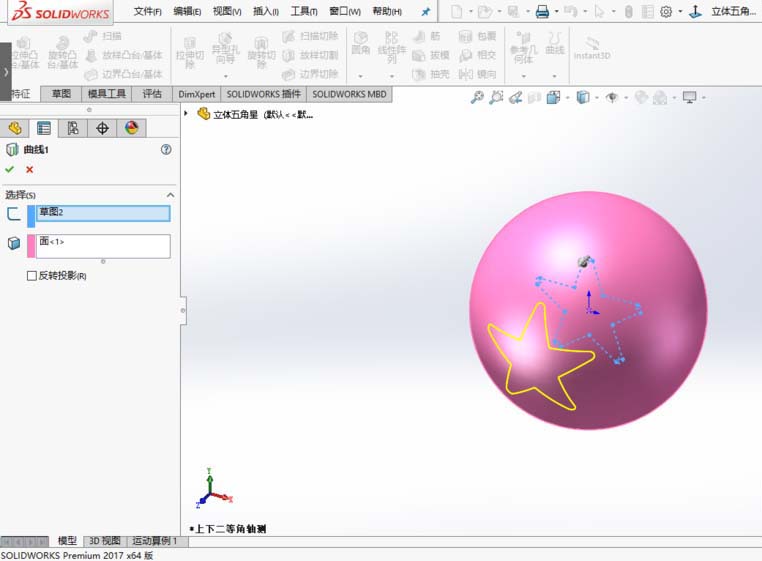

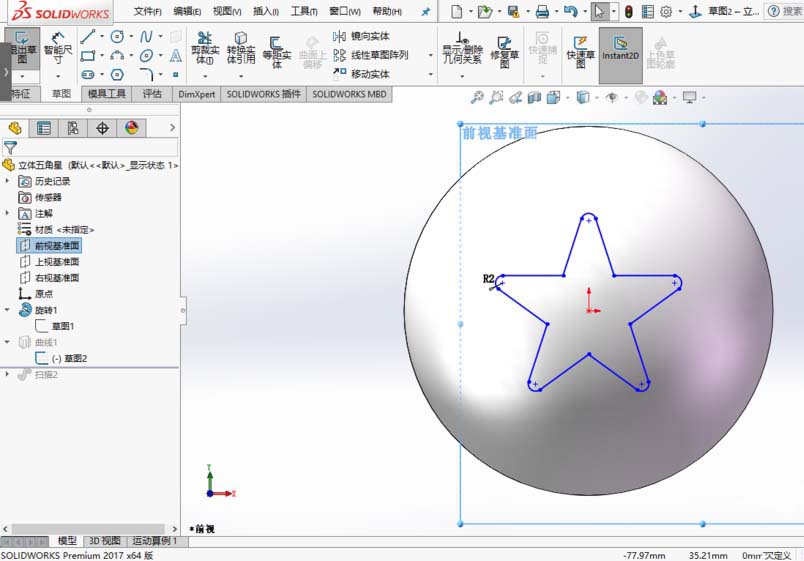

3、再次选定前视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图，并设定相关尺寸。采用投影曲线特征命令，点击确定。

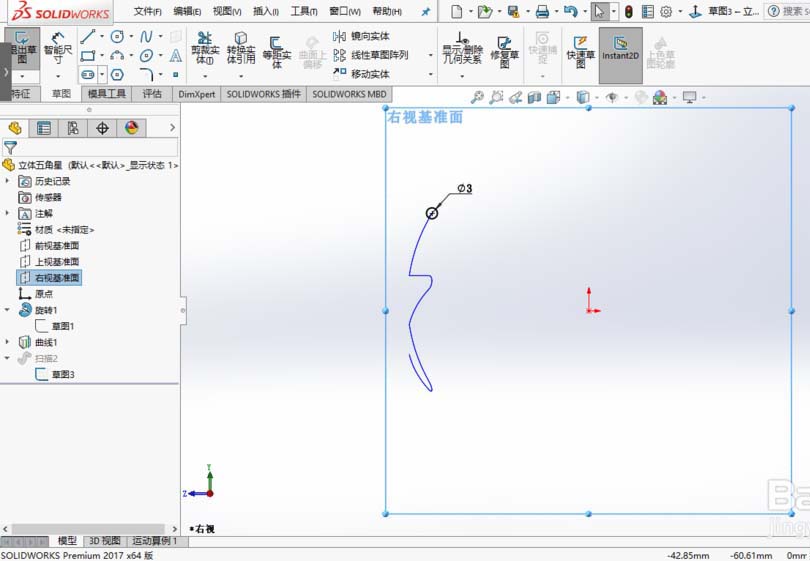

4、选定右视基准面，正视所选基准面，利用圆弧命令进行绘草图，并设定相关尺寸。

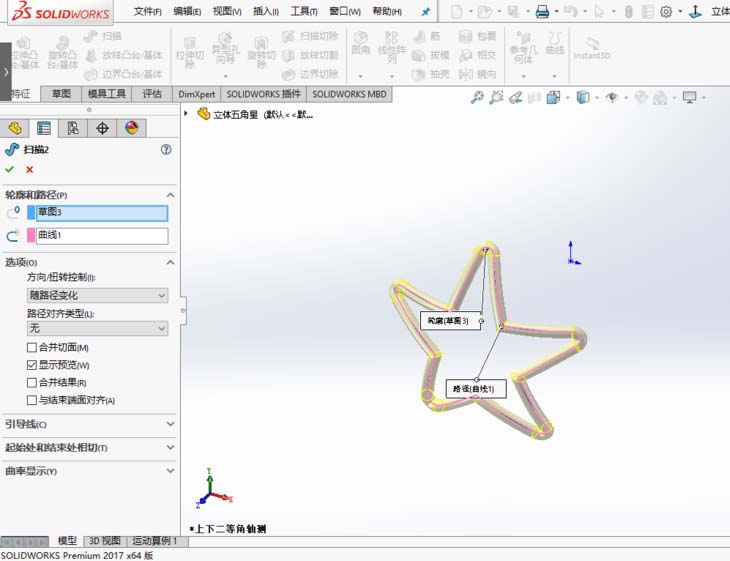

5、采用扫描特征命令，确定好草图轮廓和中心线，点击确定。
6、最后球形五角星就画好了。
以上就是solidworks2017创建球面五角星的教程，希望大家喜欢，请继续关注脚本之家。
