PROE中想要建模四条腿的塑料板凳，该怎么建模呢？下面我们就来看看详细的教程。

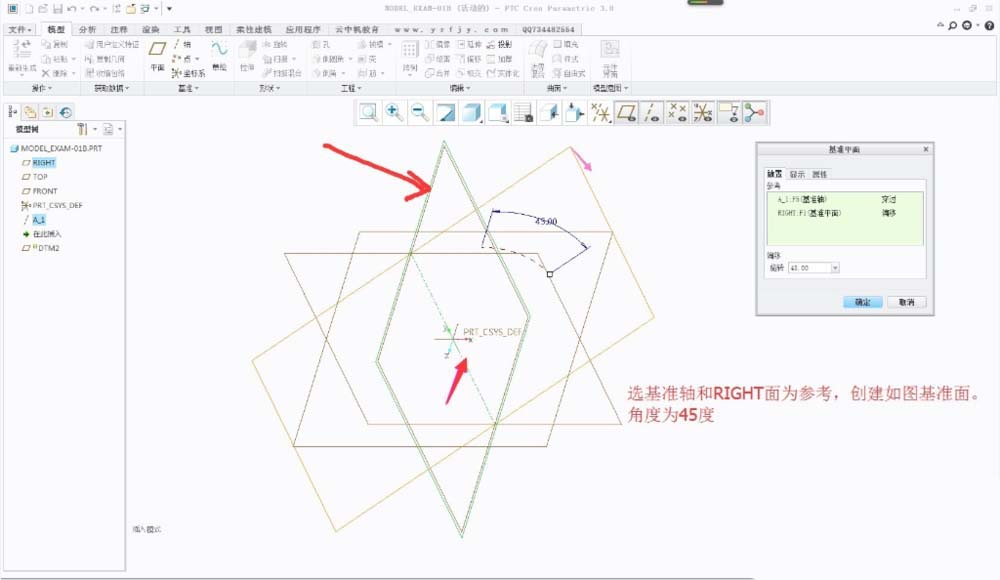

1、打开PRO/E软件，新建零件，在选择草绘平面前，先建立一个旋转45度的参考平面

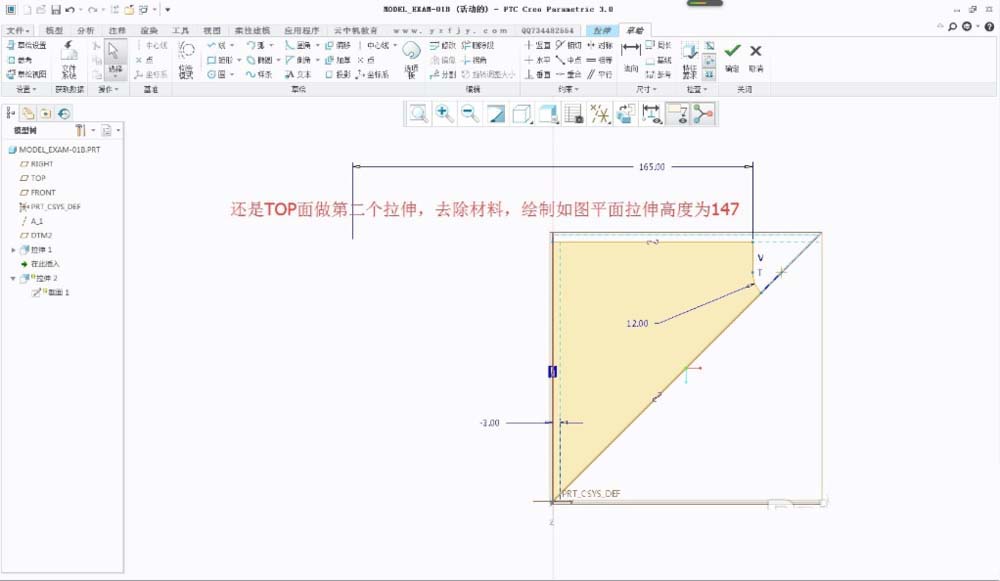

2、选择TOP平面为草绘平面，通过拉伸命令绘制零件图

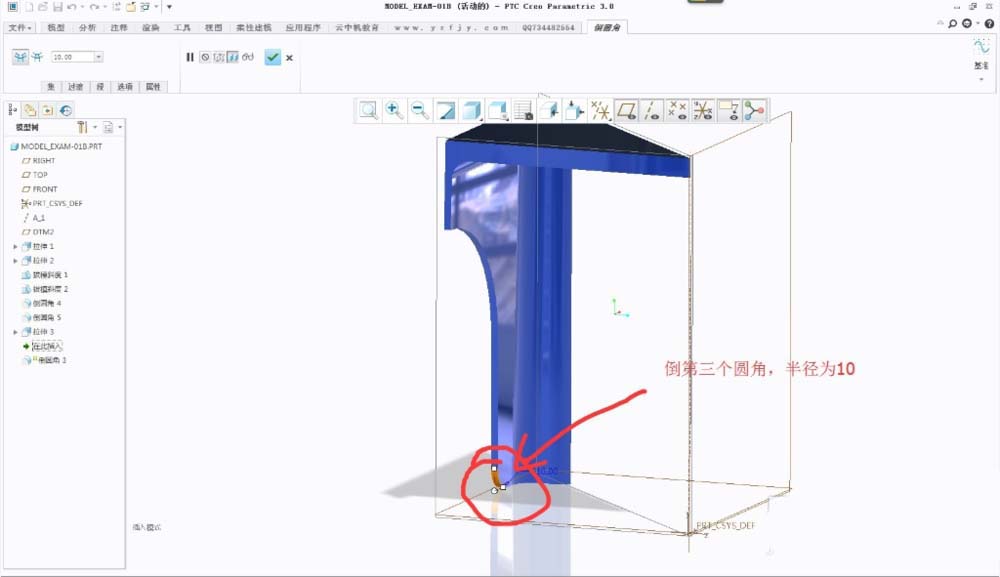

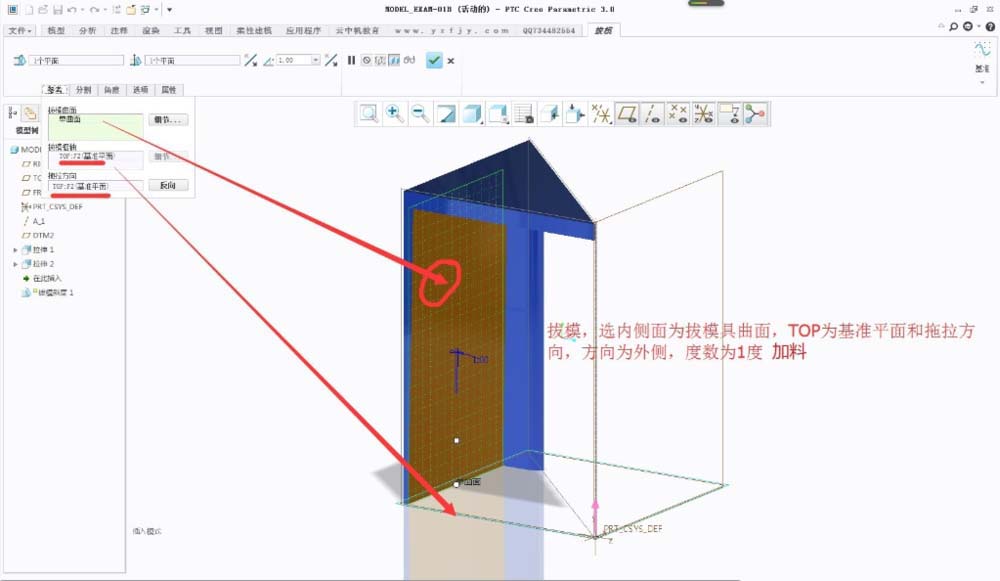

3、对已经完成的实体进行拔模与倒圆角

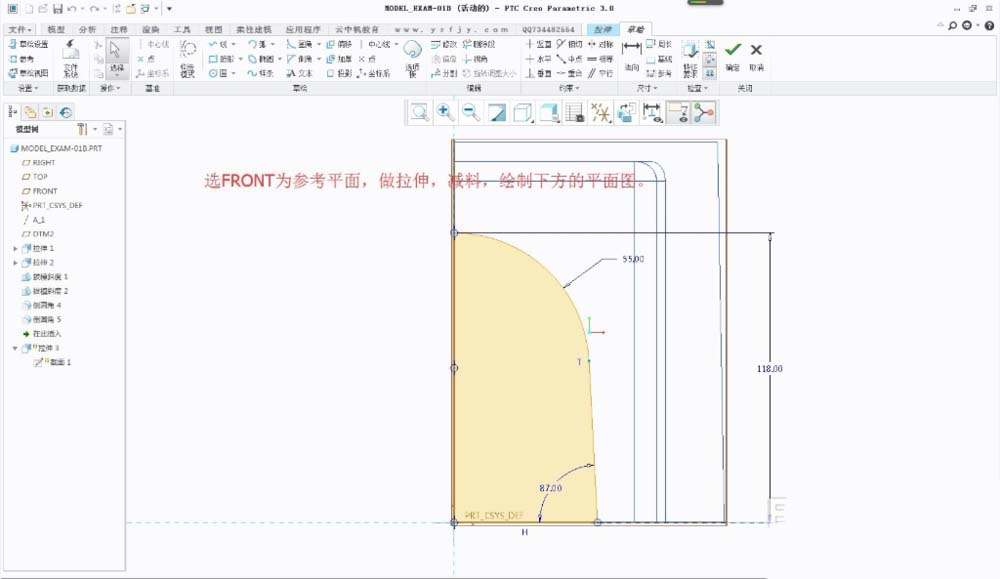

4、选择FRONT平面为草绘平面，通过位伸命令给零件进行减料

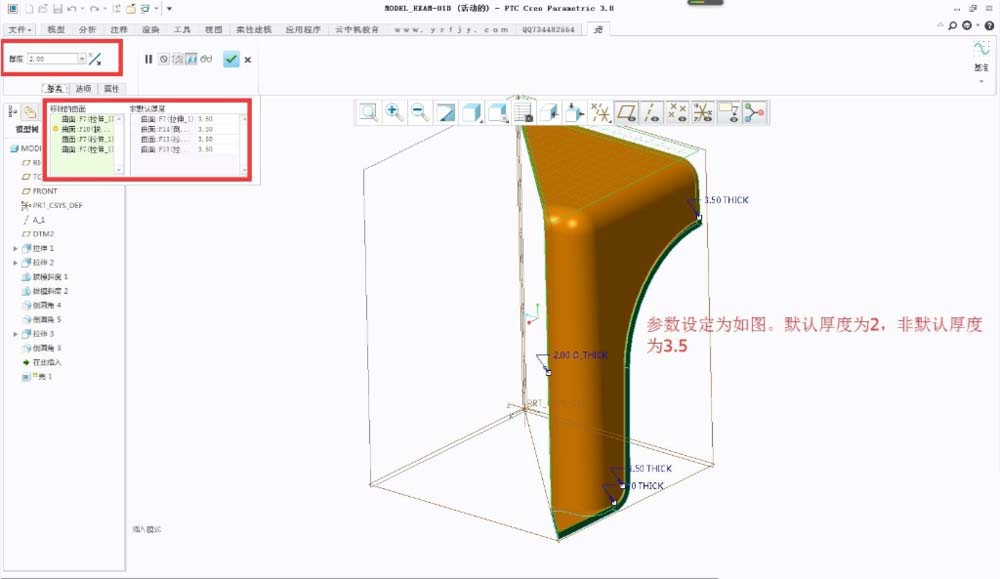

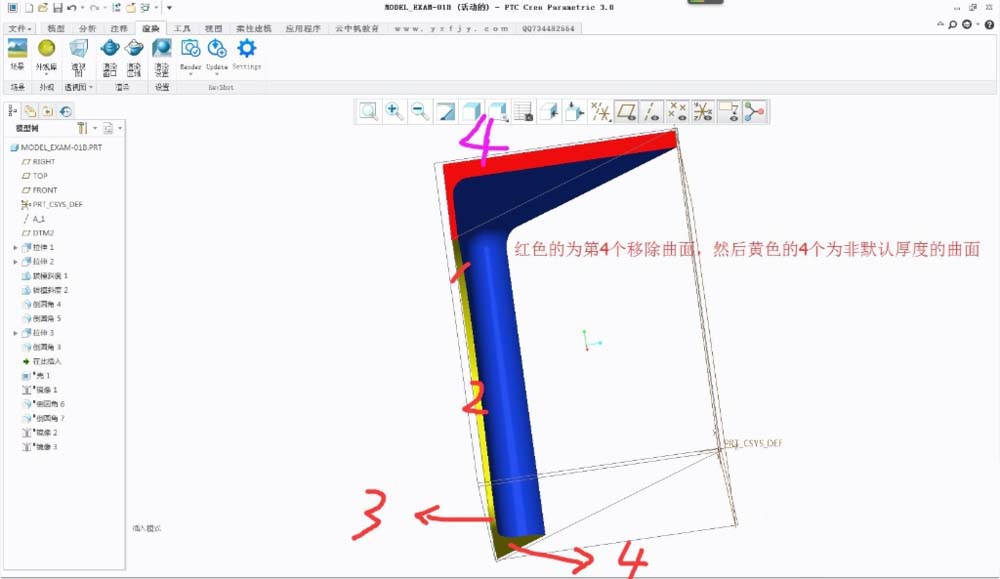

5、利用抽壳命令对零件进行编辑，得到外形有凸出棱边的结构

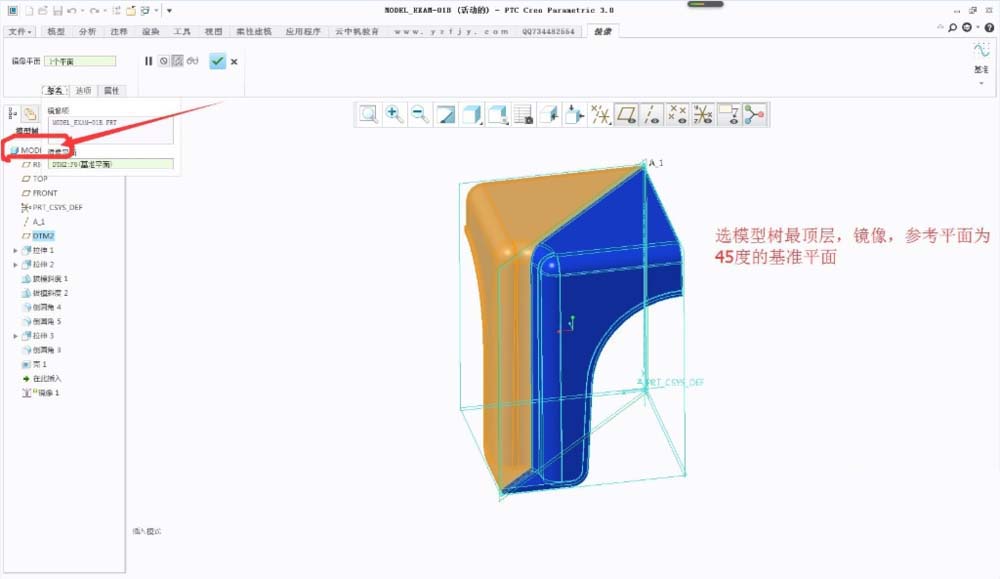

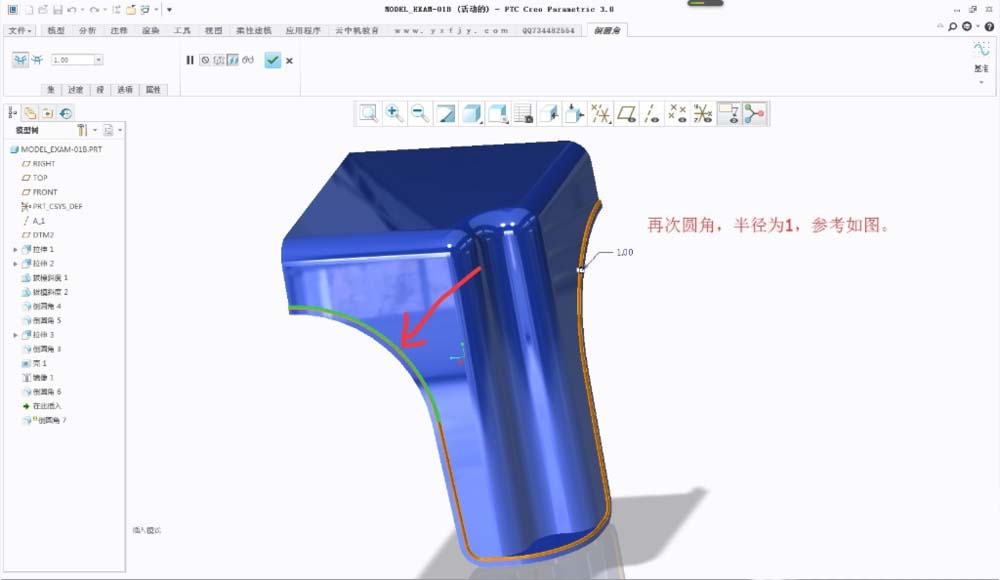

6、利用镜像命令完成小板凳的四分之一，并对零件进行倒圆角

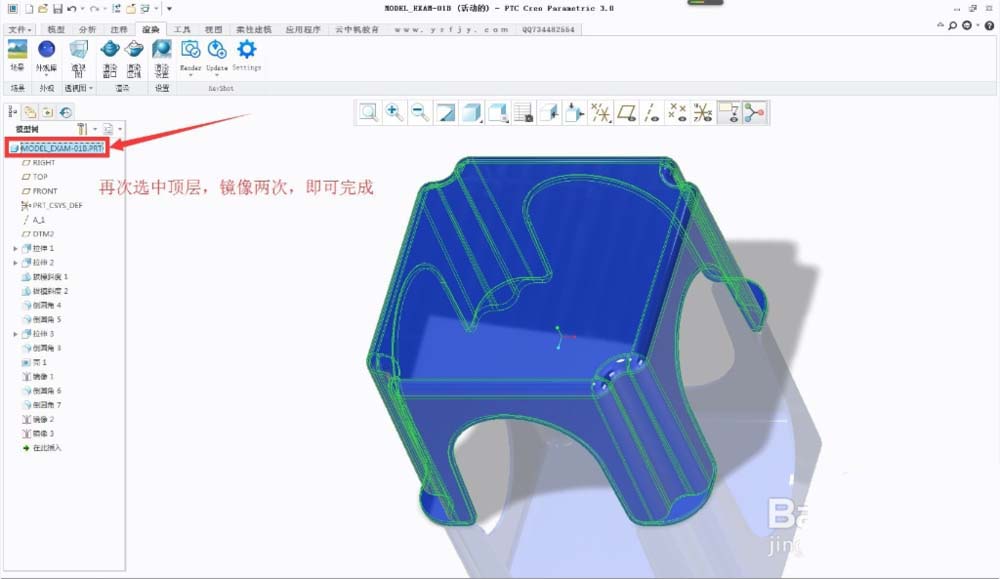

7、再次将得到的零件进行镜像，最终得到了小板凳的效果图
以上就是PROE建模塑料板凳的教程，希望大家喜欢，请继续关注脚本之家。
