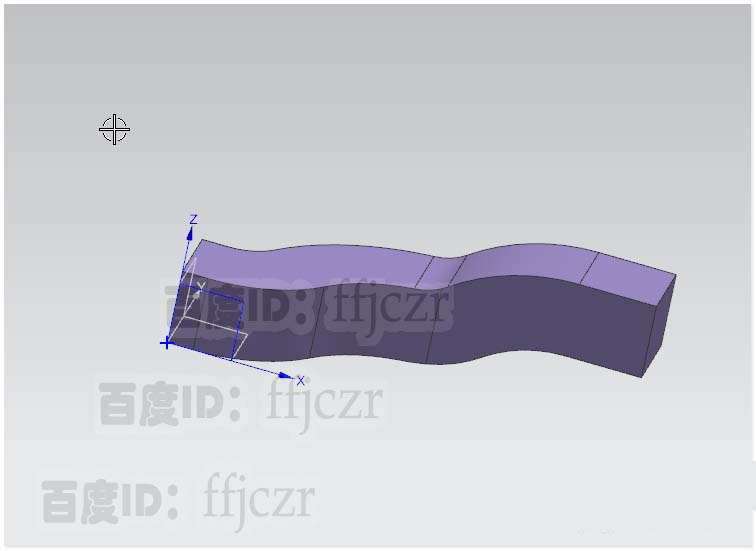

UG12.0中创建零件模型很简单，想要创建如下图的零件，该怎么创建呢？该模型在XZ面有弯曲的造型，在XY面也有弯曲造型；像这种在不同平面有着不同造型的模型是不能直接建模出来的。一般可以通过拉伸求交得到，也可以通过组合投影曲线得到。今天我们就来看看第一种方法创建这个零件模型的教程。

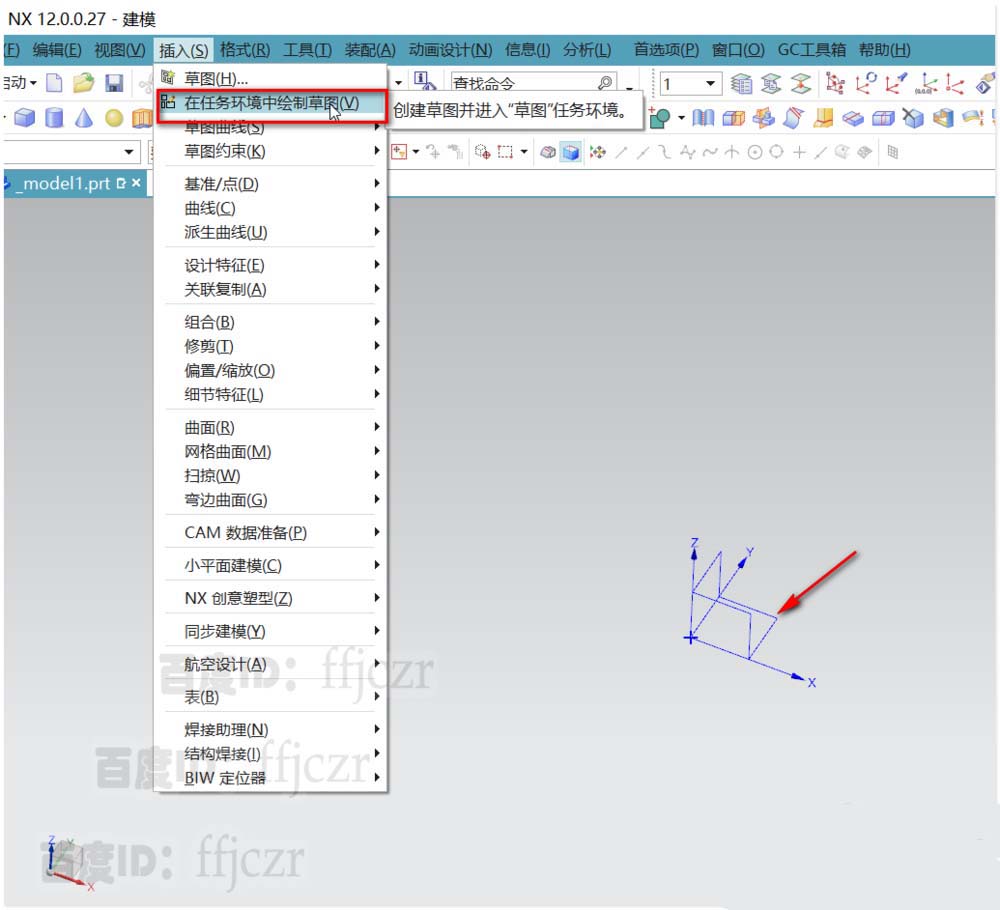

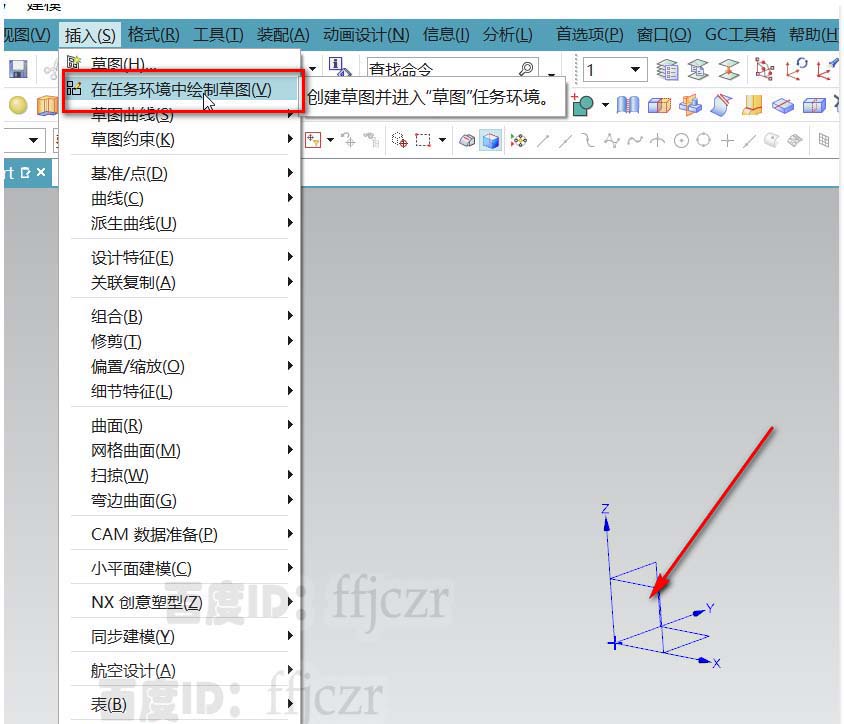

1、选用在任务环境绘草图，以XY面为草绘平面。

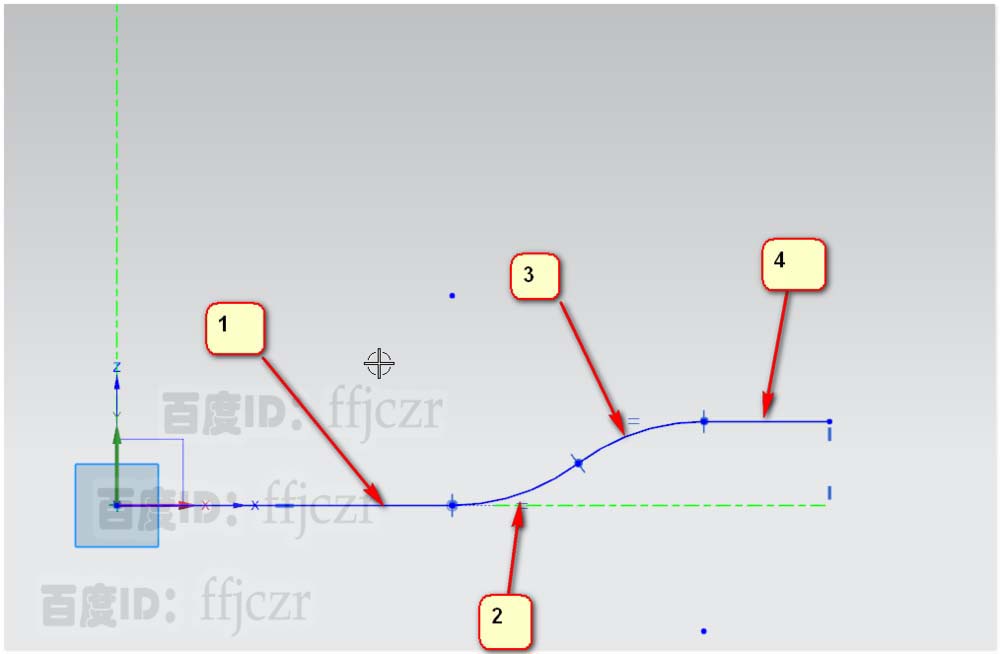

2、在草绘模式中，用轮廓线命令，从坐标原点开始，先用直线模式从原点向右绘一小段直线（线1），再转到圆弧模式，绘出一个与直线直切的圆弧（线2），再用圆弧模式绘出与上一圆弧相切的等半径圆弧（线3），在圆弧的末端绘出一条与之相切的直线（线4）。
3、选用偏置曲线命令，对上步绘出的轮廓线向上进行偏置，值为3；通过标注约束各段线的位置及长度，得到该面的截面线。具体参数如图所示。
4、选用在任务环境绘草图，以XZ面为草绘平面。

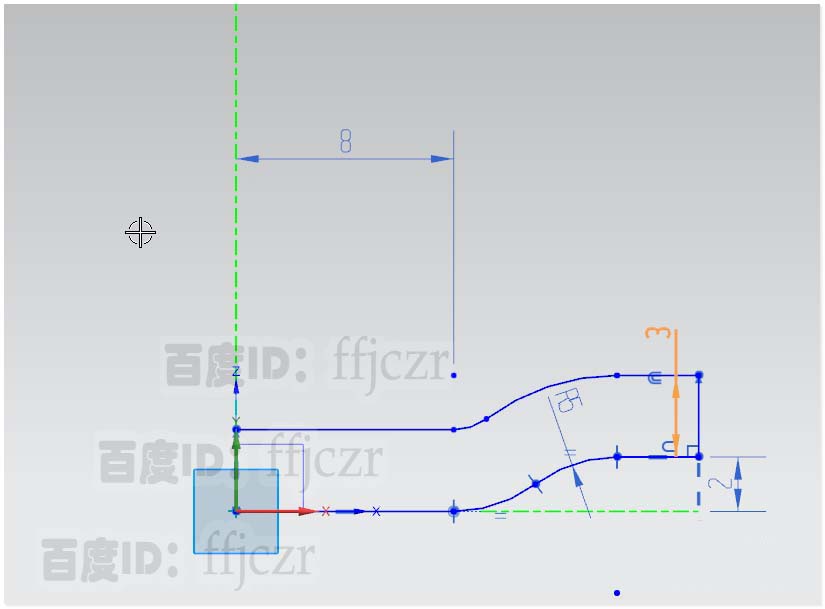

5、在草绘模式中，用轮廓线命令，从坐标原点开始，先用直线模式从原点向右绘一小段直线（线1），再转到圆弧模式，绘出一个与直线直切的圆弧（线2），再用圆弧模式绘出与上一圆弧相切的等半径圆弧（线3），在圆弧的末端绘出一条与之相切的直线（线4）。注意这个平面的截面线绘制的顺序跟上一截面线的绘制顺序和方法是一样的，不同的是各曲线的值，具体参数如图所示。

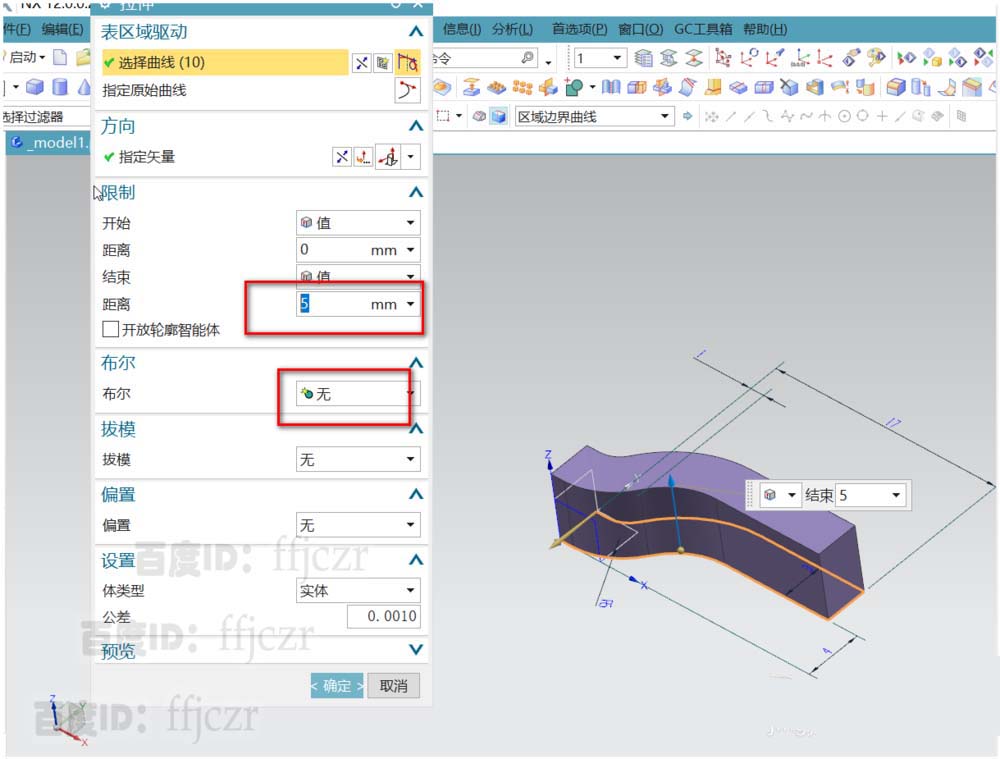

6、选用拉伸命令，拉伸截面为在XY面绘制的截面线；方向为Z正向，距离为5.

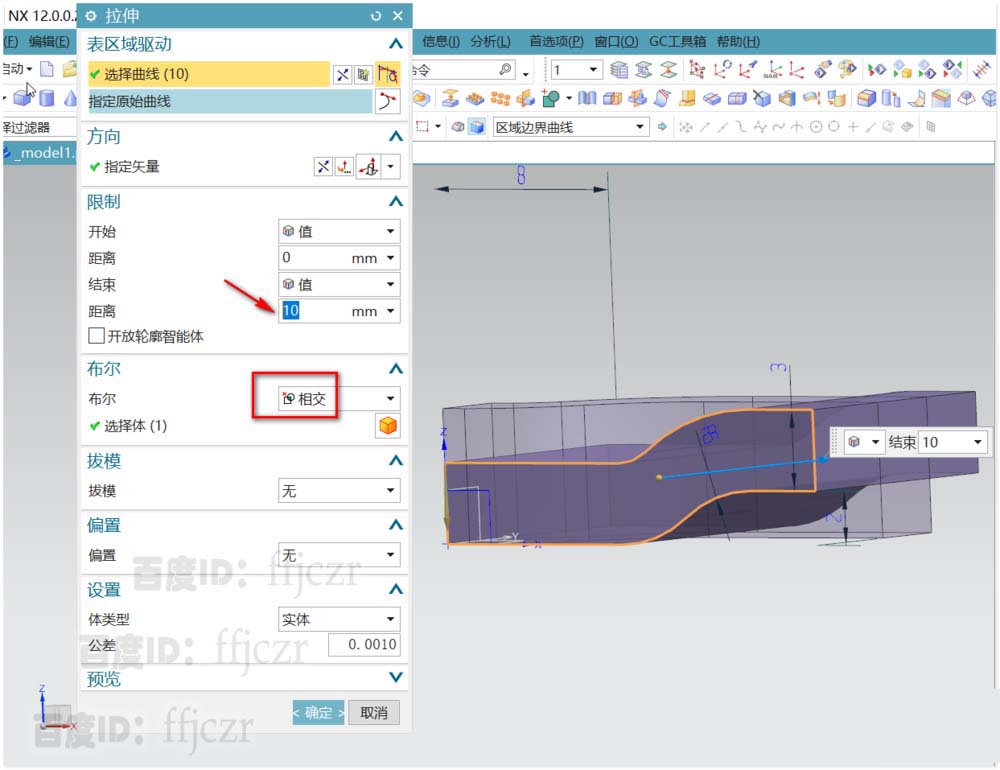

7、拉伸命令，拉伸截面为在XZ面绘制的截面线；方向为Y正向，距离为10.布尔模式为求交。确定后得到二个拉伸实体形成的新实体。

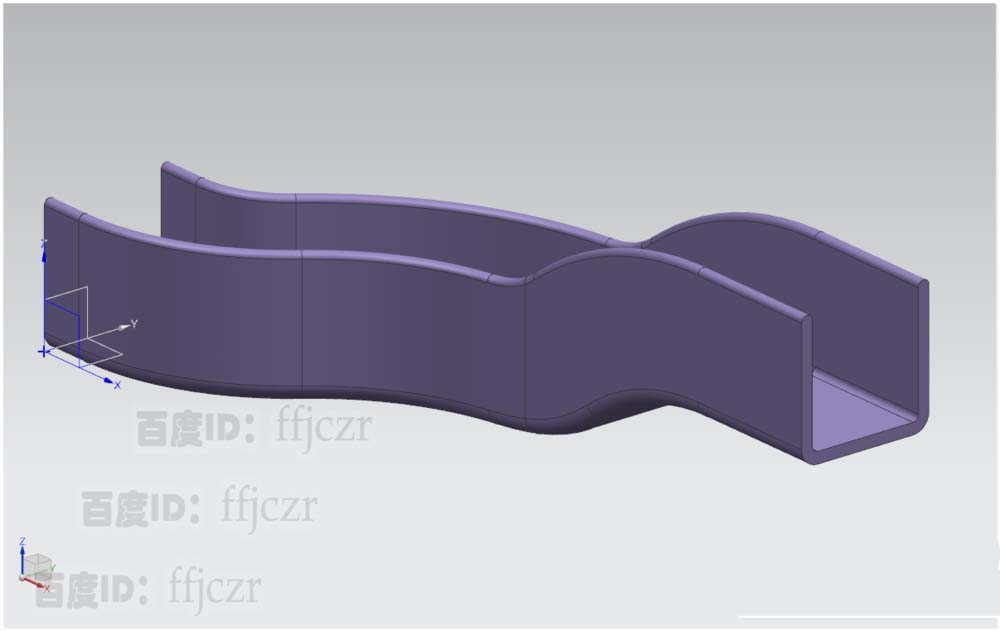

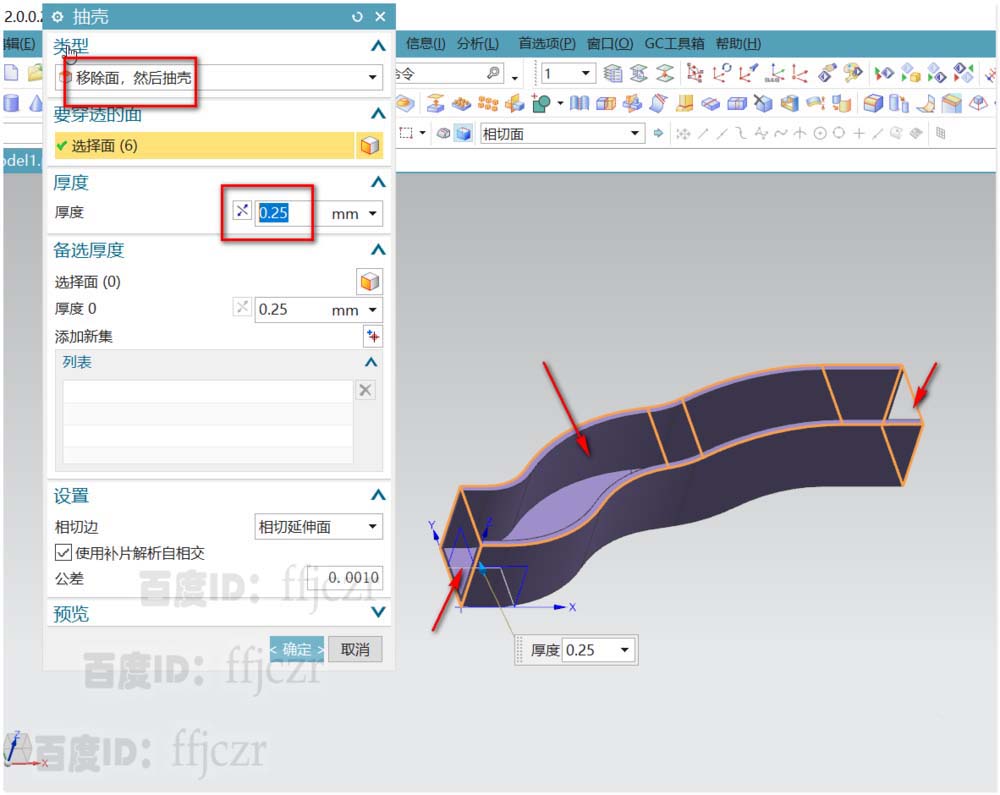

8、选用抽壳命令，选择依图示的面进行移除面抽壳。抽壳厚度为0.25；确定后得到模型的开槽造型。

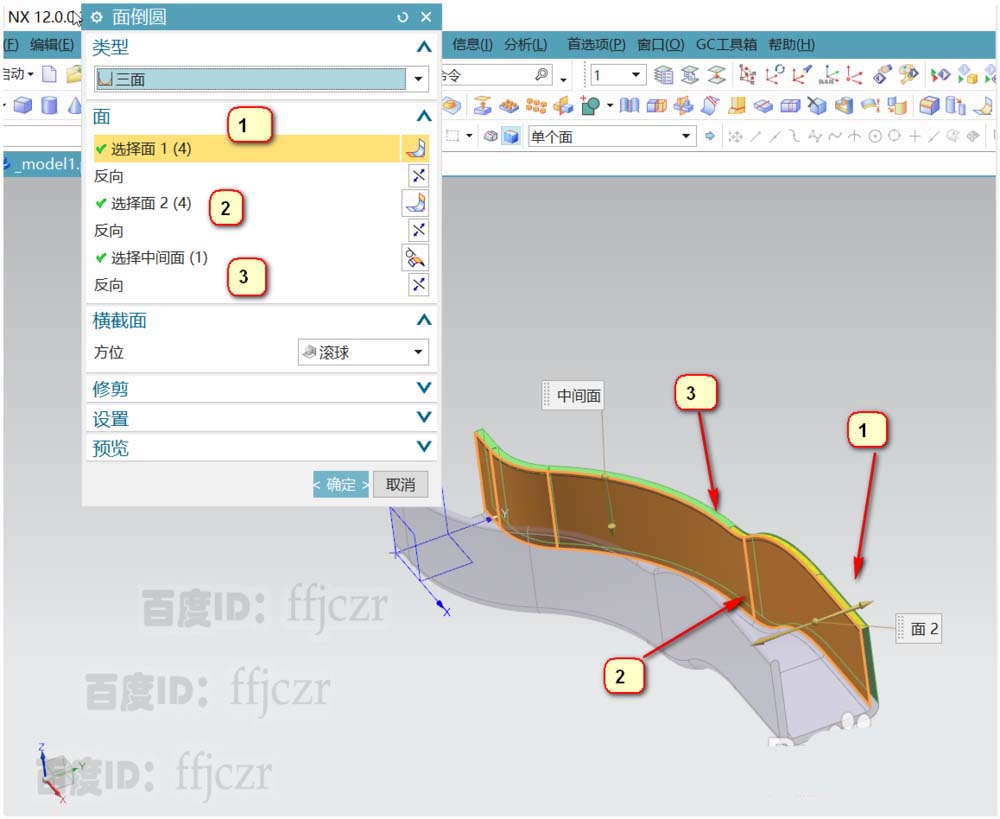

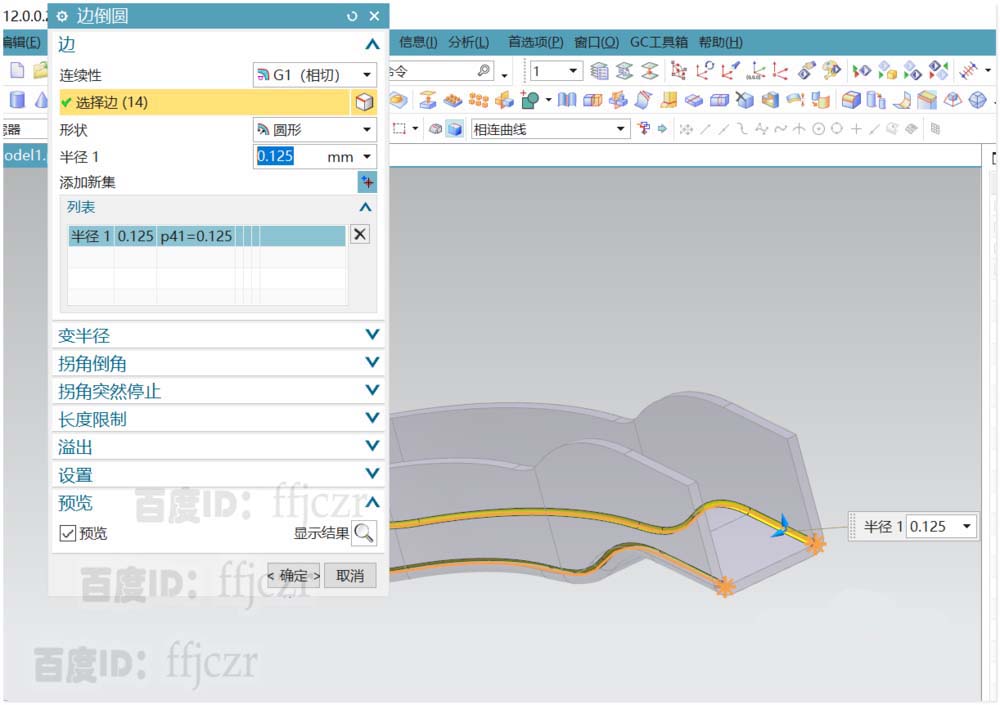

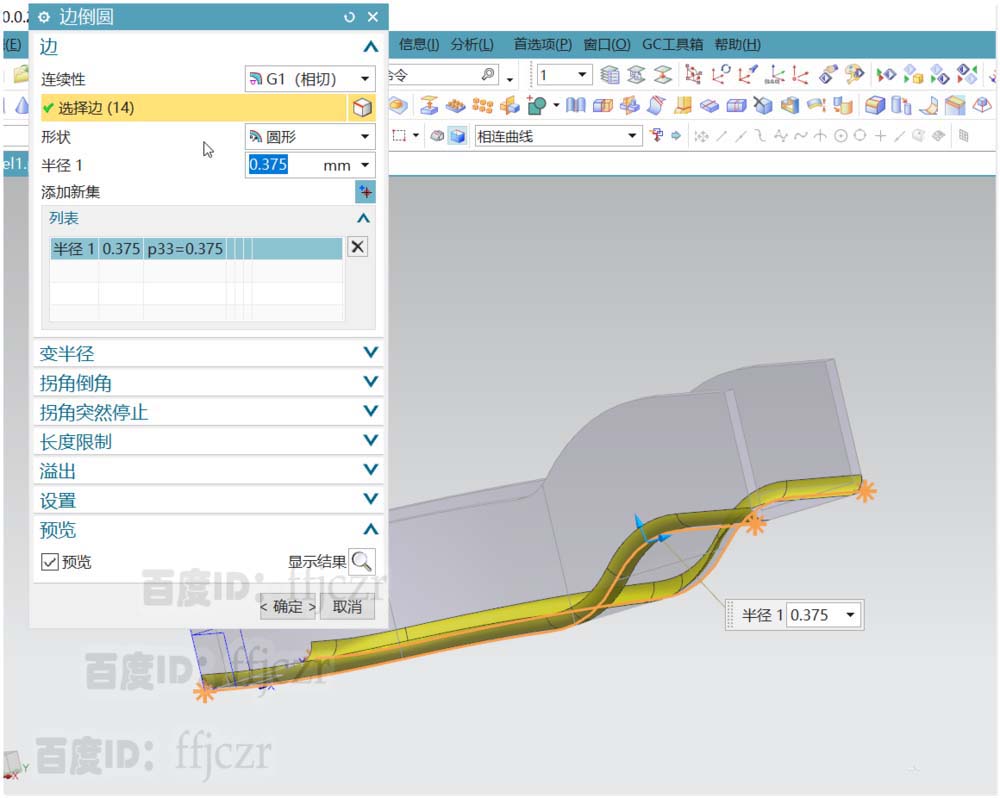

9、选用倒圆角命令，分别对模型的底面边进行倒圆角；底面的外表边倒角半径为0.375，内部底面边倒角半径为0.125；模型的上表选用面倒圆命令进行倒完全圆角，按对话框提示，分别选择，1、2面为两边面，选择3面为中间面；确定后即可得到完全圆角。模型创建完成。
